Caracteristicile radiatoarelor de încălzire din fontă:

Greutatea și dimensiunile radiatoarelor din fontă de încălzire vor depinde în primul rând de numărul de secțiuni dintr-un singur dispozitiv, dar aceleași secțiuni pot fi de asemenea diferite radical unul de altul, deoarece acestea sunt unul, două sau trei canale.

Dar, în ciuda volumului ridicat, bateriile din fontă sunt foarte solicitate pentru sistemele de apă de încălzire centralizată, deoarece corespund pe deplin parametrilor necesari pentru transferul de căldură și durabilitate, în eventualitatea unei sărituri în presiunea purtătorului de căldură.

Este vorba despre aceste dispozitive, cunoștințe, probabil, pentru fiecare cetățean al Rusiei care a ajuns la vârsta conștientă, iar acest lucru va fi discutat și vă vom arăta și un videoclip în acest articol.

Radiatoare din fontă

Radiatorul din fontă este un dispozitiv de încălzire cu coloană cu radiație convectivă care este asamblat din mai multe secțiuni. A fost inventat de Franz San Galli în 1857.

Tipuri și modele

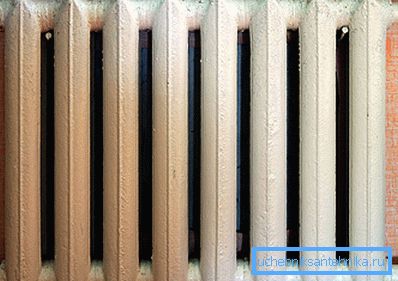

• Așa cum am spus deja, cât de mult cântărește un radiator din fontă, precum și volumul acestuia depinde în mod direct de numărul de secțiuni, precum și de numărul de canale dintr-o singură secțiune a acestui dispozitiv.. De exemplu, considerăm încălzitoarele din seria FM, care sunt fabricate în conformitate cu cerințele GOST 8690-94. Toate sunt destinate instalării, ținând cont de adâncimea deschiderii sub fereastră, adică de adâncimea mică, medie și mare, care poate fi umplută în funcție de numărul de coloane din secțiuni.
• Dispozitivele de încălzire ale seriei FM sunt proiectate pentru sisteme centralizate de încălzire a apei în clădiri rezidențiale, publice și industriale cu o presiune minimă de lucru de 1,2 MPa (12,236 atm) și o presiune de testare la presiune de 1,8M Pa (18,354 atm) și o temperatură a apei de cel mult 150 ° C (prețul lor este cel mai accesibil).

• Desigur, greutatea radiatoarelor din fontă va depinde, de asemenea, de secțiuni., din care sunt asamblate și sunt fabricate din fontă cenușie sub formă de lut de nisip prin metoda injecției, ceea ce permite dispozitivului să reziste la o performanță stabilă de aproximativ 40 de ani sau mai mult.

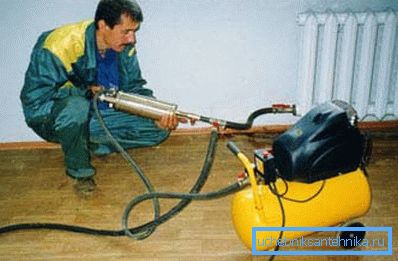

• Fonta este un metal destul de rezistent la un căldură de caldură de calitate scăzută., adică apa poate avea un conținut ridicat de săruri, alcalii și rugină, dar este poroasă, ceea ce contribuie la menținerea diferitelor elemente și la sedimentarea nămolului, astfel încât bateriile au nevoie de spălare regulată.

Setul complet al unui încălzitor din fontă constă, de asemenea, din două dopuri laterale (filetul din stânga G 1?), Precum și două futorki sau, așa cum sunt ele numite, prin prize (G 1? Filet dreapta) și o gaură cu un fir stâng G? pentru fitinguri pentru conducte de căldură. La îmbinarea secțiunilor împreună, garniturile de oțel și garniturile de cauciuc rezistente la căldură sunt utilizate în conformitate cu TU 38.105376-92.

Notă. Unul dintre factorii cei mai negativi care pot caracteriza astfel de dispozitive de încălzire este greutatea radiatorului din fontă și încălzirea sa lungă, motiv pentru care, strict vorbind, nu este utilizat în sistemele de încălzire autonome - costuri mari de energie pentru cazanele pentru orice tip de combustibil. Dar, în același timp, dă căldură de foarte mult timp, ceea ce face posibilă pornirea pompelor pentru circulația apei nu atât de des, astfel încât aceste baterii sunt aproape ideale pentru sistemele centralizate.

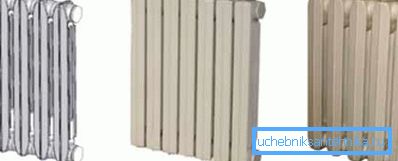

Tabel: caracteristicile tehnice ale unui radiator din fontă pentru unul, două și trei canale

Caracteristicile tabelului FM-1-70-500-1,2

Caracteristicile tabelului FM-2-100-500-1,2

Caracteristicile tabelului FM-3-120-500-1,2

Montaj, dezasamblare

Așa cum am spus, puteți mări sau micșora transferul de căldură și volumul radiatorului din fontă prin adăugarea sau deblocarea secțiunilor, care pot fi de la două până la infinit, deși mai puțin de 15 bucăți sunt puțin probabile.

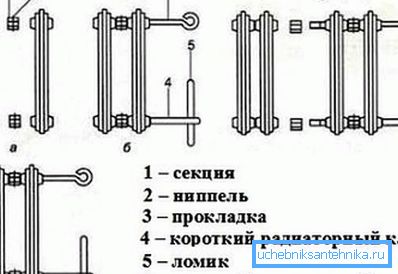

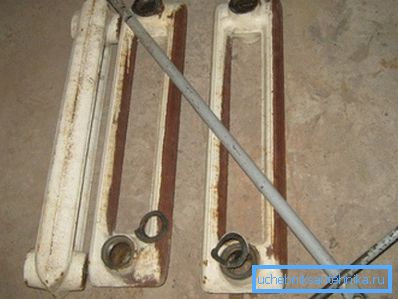

Cel mai adesea trebuie să facem față secțiunilor cu două coloane pe care le vedeți în fotografia de sus - acestea sunt conectate cu ajutorul unui mamelon și a unei garnituri de cauciuc rezistente la căldură. Inelul din interior are o formă rotunjită, cu două planuri paralele, care permite fixarea capului cheii, dar diametrul interior poate fi fie 1? ? sau 1?

În concordanță cu aceasta, se selectează o cheie în care capul poate fi plat sau se poate repeta forma interioară a mamelonului - instrucțiunea cu privire la această problemă este silențioasă. Pentru a deșuruba unul sau mai multe secțiuni, trebuie să împingeți cheia astfel încât capul să ajungă la mamelonul care este situat la joncțiune, prin urmare, mai întâi se aplică peste baterie pentru a marca adâncimea de imersie pe tija.

Eforturile care se fac să se rotească cu ajutorul unei porți nu sunt de obicei suficiente, prin urmare, pârghia este mărită prin tăierea țevii - aceeași pârghie este necesară și în timpul asamblării, astfel încât conexiunea să nu scurgă.

concluzie

Puteți oricând să montați și să dezasamblați radiatorul din fontă cu propriile mâini, dacă pentru aceasta aveți o cheie cu un cap adecvat, trebuie doar să instalați garnituri noi și, uneori, niște sfârcuri noi. Atunci când conectați bateria la circuitul de încălzire, este de dorit să furnizați supape de închidere pentru dezmembrare în timpul sezonului de încălzire.
