Care ar trebui să fie schema de conectare a încălzirii

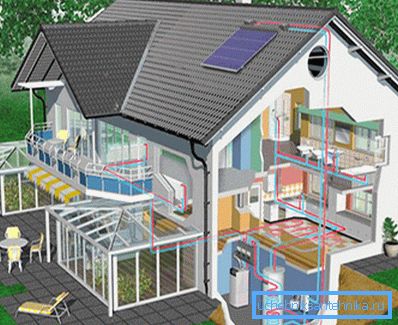

Când conectați încălzirea într-o casă privată, toată lucrarea se face, de obicei, independent. În același timp, există mai multe opțiuni pentru schemele de conectare, fiecare având propriile sale puncte forte și puncte slabe. Înainte de a trece la partea practică, nu va fi superfluu să vă familiarizați cu teoria - metodele existente de conectare și descrierea lor succintă.

Schemă dependentă sau independentă

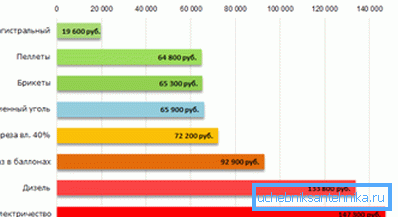

O schemă independentă pentru conectarea încălzirii unei case particulare oferă autonomie maximă. Dacă într-un apartament în oraș radiatoarele sunt deja fierbinți, atunci într-o casă privată va fi necesar un cazan pentru încălzirea acestuia, ceea ce nu are cel mai bun efect asupra costului.

În același timp, versiunea independentă are avantajele:

• munca sa poate fi reglată într-o gamă largă, deoarece toate cazanele sunt echipate cu termostate;
• încălzirea casei devine complet independentă de starea sistemului de încălzire, având în vedere deteriorarea fondurilor de locuințe și utilități, acest lucru este deosebit de important;
• poate controla compoziția agentului de răcire, Acest lucru vă permite să prelungiți durata de viață a conductelor și radiatoarelor.

În ceea ce privește neajunsurile, este posibil să se observe costul crescut față de analogul dependent și complexitatea crescută a instalării. În cazul opțiunii dependente, toate lucrările se îndreaptă spre instalarea conductelor în apartament, instalarea radiatoarelor și prăbușirea în rampă, însă un circuit independent de încălzire va necesita în plus instalarea unui cazan, a unei pompe de circulație, a termostatelor etc.

Fiți atenți! Absolut independent, se poate numi doar o versiune cu cazan de combustibil solid și circulație naturală. În acest caz, lucrările nu vor necesita nici energie electrică, nici gaze, numai lemne de foc, pelete sau orice alt tip de combustibil.

Ce schemă este mai bine de ales

Atunci când proiectați sistemul de încălzire al unei case particulare, trebuie să decideți asupra:

• tipul de circulație (pot fi utilizate sisteme cu auto-curgere sau puteți instala pur și simplu o pompă de circulație);
• metoda de conectare (se va utiliza un sistem cu două sau două țevi).

Compararea sistemelor de încălzire cu circulație forțată și gravitațională

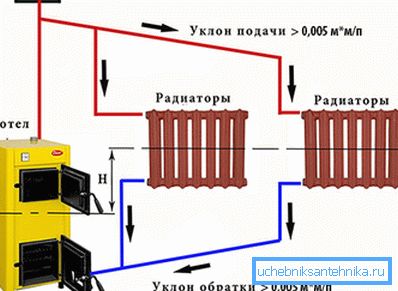

Din punct de vedere al numelui, este clar că într-un sistem cu auto-curgere, circulația are loc fără ajutorul unei pompe. Mișcarea se produce datorită pantei din conductele de alimentare și retur.

Mișcarea agentului de răcire este după cum urmează:

• boilerul încălzește apa, se extinde și o parte este strânsă de-a lungul șanțului;
• apoi, datorită pasului conductelor, lichidul de răcire se deplasează la radiator, îl încălzește și este descărcat înapoi în cazan.

Schema de conectare a sistemului de încălzire cu circulație naturală necesită:

• respectarea strictă a pantelor, este suficient să se asigure o diferență de ordinul a 3-5 mm pe 1 m lungime;
• utilizarea unor diametre mari ale țevilor, ca rezultat, sistemul este mult mai inerțial decât, de exemplu, o contrapondere centralizată.

Fiți atenți! Dacă comparați cantitatea de agent de răcire din sistemul de încălzire cu pompa și în debitul de gravitație, se constată că în primul caz cantitatea acestuia este de 2,5-3,5 ori mai mare (datorită diametrului mai mare al conductei).

Utilizarea unei pompe de circulație vă permite:

• asigură o presiune constantă în sistem și asigură circulația stabilă a agentului de răcire;
• utilizați țevi cu diametru mai mic, ceea ce va reduce cantitatea necesară de lichid de răcire.

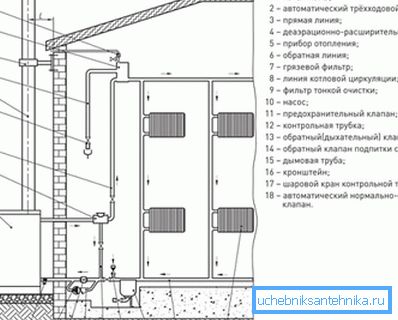

Pentru o casă particulară, este posibilă și existența unui circuit combinat de încălzire a apei - în modul normal, pompa circulă lichidul de răcire, iar atunci când electricitatea este oprită, lucrările vor fi asigurate de panta conductelor. Cu această metodă de organizare a sistemului de încălzire, se trece un by-pass în fața cazanului și se instalează o pompă. Cu ajutorul a două robinete, acesta poate fi oprit în orice moment.

Programe populare

Pentru a organiza încălzire în casă în mai multe moduri:

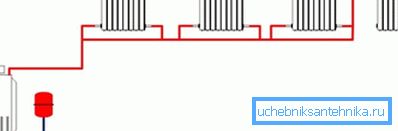

• versiunea cu o singură țeavă - prețul în acest caz este minim, dar din punct de vedere al eficienței, aceasta nu este cea mai bună alegere. Toate radiatoarele sunt conectate în serie, adică lichidul de răcire pentru ultima baterie din inel este alimentat destul de rece. Această opțiune poate fi luată în considerare pentru încălzirea unei case particulare mici;

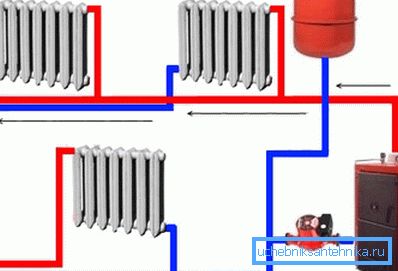

• conducta cu două țevi și debitul sunt separate, adică lichidul de răcire răcit nu este amestecat cu alimentarea din cazan;

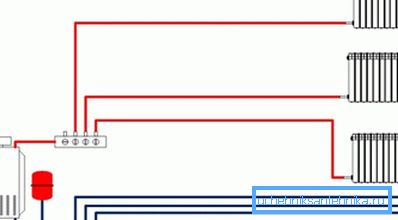

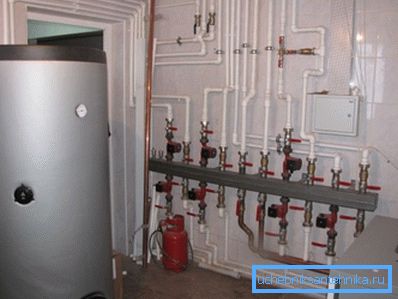

• folosind un colector - conexiunea de încălzire asigură alimentarea individuală și scoaterea lichidului de răcire pentru fiecare radiator.

Fiți atenți! Atunci când se utilizează un colector de încălzire, costurile materialelor cresc, deoarece necesitatea conductelor este maximă. Dar este posibilă reglarea temperaturii în casă într-o gamă largă.

De asemenea, sistemul de încălzire poate fi conectat într-un model vertical sau orizontal:

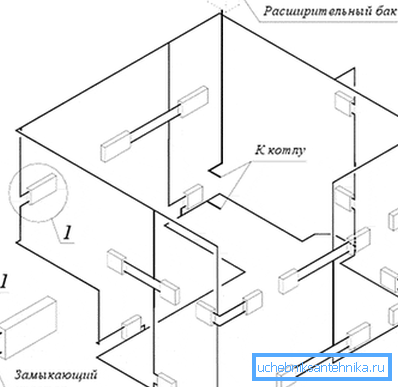

• cu cabluri verticale, alimentarea este organizată de-a lungul mai multor stâlpi, pe fiecare etaj sau mai multe radiatoare sunt conectate la rampă;

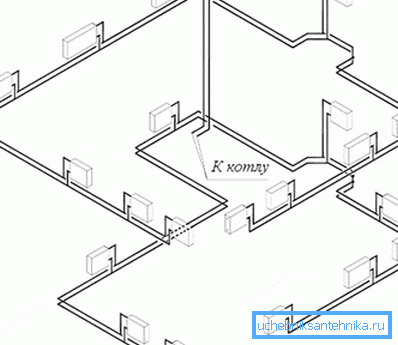

• cu distribuție orizontală, riserul este numai 1. În lungul perimetrului fiecărui etaj sunt amplasate conducte orizontale de diametru mic.

Este posibil să clasificați sistemele de încălzire în direcția mișcării agentului de răcire:

• end-end - așa-numitele sisteme în care lichidul de răcire după trecerea prin baterie începe să se deplaseze într-o altă direcție;
• trecerea - apa se deplasează în aceeași direcție cu cea a bateriei.

Dacă toate lucrările sunt realizate de mâini proprii, atunci pentru a facilita pornirea sistemului de încălzire, este mai bine să opriți opțiunea cu umplutura superioară. În acest caz, conducta de alimentare va trebui să aducă la mansardă. Acest lucru va complica puțin întreținerea, dar riscul de trafic aerian este minim.

Despre performanță

Instrucțiunile pentru instalarea încălzirii într-o casă privată include mai multe puncte:

• instalarea și conectarea cazanului;
• instalarea de șanțuri;
• proiectarea podelei;
• instalarea și conectarea radiatoarelor;
• test de scurgere

Dintre etapele enumerate separat, este necesar să se facă distincția între instalarea și conectarea radiatoarelor. Dacă regulile de instalare a radiatorului nu sunt respectate sau opțiunea de conectare nu este aleasă, eficiența încălzirii poate fi redusă semnificativ.

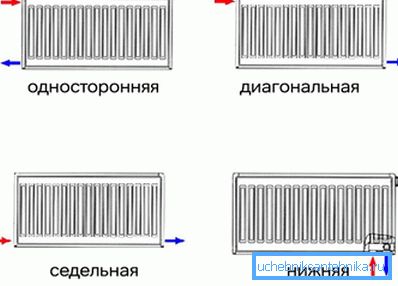

Opțiuni posibile pentru conectarea radiatoarelor:

• partea inferioară - este considerată cea mai puțin eficientă, caz în care conductele de alimentare și de evacuare sunt conectate la radiator în partea inferioară, existând un risc mare ca capătul îndepărtat al bateriei să nu se încălzească;
• unilaterală - apa caldă este furnizată din partea superioară și lichidul de răcire este descărcat din aceeași parte, dar dinspre partea inferioară;
• conducta de alimentare cu șa este conectată la partea inferioară a bateriei și apa este drenată de cealaltă parte a radiatorului;
• diagonală în termeni de eficiență este considerată optimă.

Rezumând

Pentru o casă mică privată, o schemă optimă poate fi considerată un sistem combinat cu o singură țeavă. Aceasta este, în circumstanțe de forță majoră, munca nu se oprește din cauza circulației naturale. Informații despre alte sisteme de încălzire vor fi utile dacă doriți să încălziți o zonă extinsă. Informațiile despre alte opțiuni de încălzire vor fi utile dacă trebuie să încălziți o zonă mare.

Videoclipul se concentrează pe sistemul orizontal de încălzire cu o singură țeavă.
