Care este schema sistemului de încălzire: subtilități

În clădirile industriale, industriale, publice și de locuințe cu mai multe etaje, sistemele de încălzire pot varia foarte mult în ceea ce privește distribuția și eficiența acestora.

Deci, astfel de sisteme pot fi:

• deschise și închise;
• dependentă și independentă;
• cu o conductă și cu două țevi.

Acest lucru poate afecta foarte mult rezultatul final atunci când camera este încălzită. Vom acorda atenție acestor diferențe, vom evalua avantajele și dezavantajele acestora și vă vom arăta și un clip video pe această temă.

deschis

Principiul de funcționare

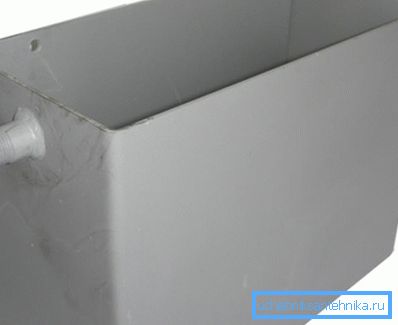

Notă. Principala caracteristică distinctivă a unui sistem deschis de la unul închis este un rezervor de expansiune de tip deschis, din care se evaporează apa. În plus, aceste contururi sunt independente.

Sistemele de încălzire deschise sunt independente, deoarece agentul de răcire circulă în jurul circuitului ca rezultat al presiunii naturale, fără utilizarea unei pompe de circulație. De regulă, în astfel de situații, cazanele cu combustibil solid, inclusiv generatoarele de gaz, precum și sobele și semineele cu jachetă de apă (rezervoare pentru încălzirea apei) pot fi utilizate ca încălzitoare.

Prin numãrul de circuite, schema poate fi atât mono-, cât ºi cu douã țevi, dar este necesar sã se respecte panta la instalarea a 0,01% din punctul de alimentare inițial al lichidului de rãcire. Deoarece este destul de dificil să se facă astfel de calcule, este posibil să se procedeze din calculele unei pante de 8-10 mm pe metru liniar.

Pentru funcționarea normală a unui astfel de contur, rezervorul de expansiune trebuie să fie deasupra conductei de alimentare cu lichid de răcire orizontală pentru a crea o presiune a coloanei. Aceasta înseamnă că apa caldă din boiler în timpul expansiunii intră în circuit.

Dar când presiunea depășește norma, ea este pur și simplu aruncată în rezervorul de expansiune, iar atunci când lichidul de răcire se răcește, ca urmare a presiunii coloanei, acesta revine la circuit. Astfel de containere în case private, de regulă, sunt instalate în pod.

Circulația de apă în astfel de sisteme este destul de lentă, însă aceasta permite încălzirea uniformă a țevilor, care ar trebui să aibă în acest caz cel puțin 40 mm în diametru. Din acest motiv, aceste contururi sunt cel mai adesea fabricate din oțel, deși pot fi de asemenea fabricate din polipropilenă.

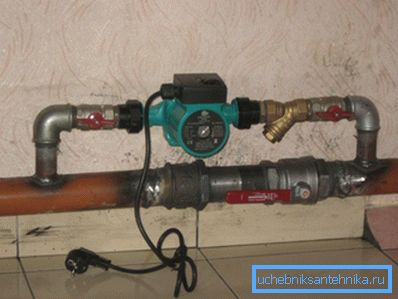

Dar instrucțiunea nu interferează deloc cu instalarea unei pompe auxiliare într-un sistem independent de tip deschis pentru a crește eficiența. După cum puteți vedea în fotografia de sus, pe conducta principală, între cursa pentru pompă există o supapă de închidere.

Se oprește și apa începe să se miște prin pompa de circulație, iar atunci când se produce o întrerupere a luminii de urgență, tubul principal se deschide și cursa se suprapune. Creșterea vitezei de circulație a agentului de răcire afectează în mod semnificativ eficiența încălzirii spațiilor.

avantaje

• Principalul avantaj al unui sistem deschis cu o singură țeavă sau cu două țevi este independența totală față de transportatorii de energie terți. (Linii electrice, diesel sau generator de carburant electric).
• Instalarea sistemelor deschise nu necesită cunoștințe speciale, precum și o licență sau admisie la instalarea și conectarea unui cazan pe gaz sau electric.
• Cazanele cu combustibil solid sau sobele, de regulă, nu sunt pretențioase în utilizarea combustibilului - În plus față de cărbune și lemn de foc, poate fi orice material organic într-o stare uscată.

deficiențe

• Apa din vasul de expansiune poate îngheța, deci trebuie încălzită, dar trebuie adăugată antigelul astfel încât lichidul să nu înghețe este strict interzis.
• Atunci când se formează dopuri de aer în aceste locuri, conductele se supun coroziunii, deoarece presiunea naturală nu este capabilă să împingă aerul. Pentru a elimina prizele, trebuie să pompiți apă în circuit până când tot aerul este oprit.
• Eficiență redusă.

închis

Principiul de funcționare

Notă. Sistemele de încălzire închise sunt dependente, deci circulația lichidului de răcire aici este posibilă numai cu ajutorul unei pompe de circulație care funcționează pe bază de energie electrică, prin urmare, depinde de o sursă de energie terță parte (linii electrice, diesel sau generator de carburant).

În majoritatea cazurilor, sistemele de tip închis funcționează din cazane de încălzire cu gaze, electrice, diesel și combustibili solizi și sunt direct dependente de electricitate. În ciuda felului de combustibil pe care funcționează boilerul însuși - pompa de circulație funcționează exclusiv cu ajutorul electricității.

Cu toate acestea, astfel de sisteme au obținut aprobarea universală și popularitatea datorită eficienței și fiabilității ridicate, precum și a unei metode automate de control - în situații de urgență pe o linie de transmisie de putere, un generator de carburant sau diesel poate fi o sursă de energie electrică.

Un astfel de sistem funcționează pe principiul dezaerării sau al reglării automate a presiunii susținute folosind un rezervor de expansiune special, etanșat ermetic. Această capacitate constă din două sectoare, separate printr-o membrană din cauciuc rezistent la căldură.

Într-un compartiment există aer sau azot (dacă injecția a fost efectuată de producător), iar în cel de-al doilea compartiment, lichidul de răcire curge prin supapa de siguranță dacă presiunea depășește un prag predeterminat. Când lichidul de răcire se răcește, presiunea din sistem scade și gazul stoarce lichidul acumulat acolo din rezervor înapoi în circuit.

avantaje

• Rezervorul de expansiune în astfel de sisteme poate fi instalat oriunde (deasupra, la sau sub circuitul de încălzire) - în orice caz, o pompă electrică este responsabilă pentru circularea fluidului.
• Nu este nevoie să controlați volumul lichidului de răcire din sistem (ajustat automat).
• Antigelul poate fi utilizat pentru a inversa posibilitatea dezghețării sistemului.
• Pentru încălzirea circuitului, puteți folosi cazanele de rezervă, de exemplu, pe lângă cazanul principal pentru instalarea unui alt combustibil solid sau unitate electrică. De asemenea, toate aceste încălzitoare pot funcționa împreună ca grup.
• Toți parametrii sistemului sunt reglați automat, prin urmare, pot fi lăsați nesupravegheați pentru o perioadă lungă de timp prin setarea modului de care aveți nevoie.

deficiențe

• Astfel de sisteme au un cost mai mare de instalare și echipament.
• Dependența de electricitate.

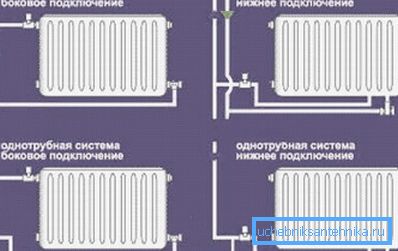

Circuit dublu

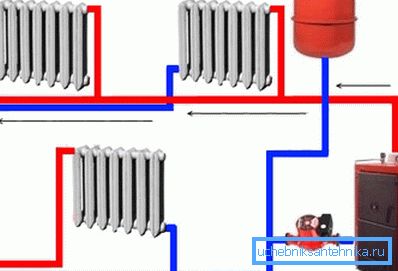

Schemele de conectare cu două țevi ale sistemelor de încălzire în momentul de față pot fi numite cele mai comune pentru sectorul privat, deoarece acestea vă permit să mențineți o temperatură uniformă a radiatoarelor în întreaga casă. Reglarea fiecărui dispozitiv individual este efectuată cu ajutorul unui termostat sau al unei valve convenționale, care reduce fluxul de lichid de răcire în baterie.

Esența lucrării circuitului de încălzire cu două conducte este următoarea:

• elementul de încălzire din încălzire intră în conducta de alimentare;
• unde alternativ este distribuit pe radiatoare;
• și după trecerea fluidului prin secțiunile dispozitivului, acesta intră în conducta de retur prin care este alimentată înapoi la cazan.

Rezervorul de expansiune în astfel de cazuri poate fi deschis sau închis - totul depinde de tipul de sistem.

Marele avantaj al sistemului cu două țevi este că lichidul de răcire nu este practic răcit pe tot parcursul debitului. Aceasta înseamnă că temperatura acesteia rămâne aceeași pe toată lungimea țevii, deoarece lichidul răcit intră într-o conductă complet diferită.

Feedul este inelat pe ultimul radiator, unde se poate schimba pentru a se întoarce fie prin aceeași conductă, fie prin baterie, ceea ce practic nu are nicio diferență - depinde doar de ușurința instalării.

Circuit cu un singur tub

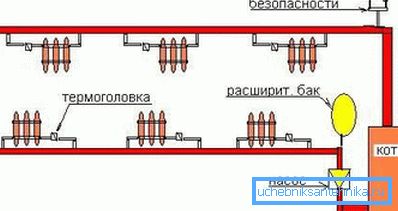

Instalarea cu o singură țeavă a sistemelor de încălzire este mai puțin eficientă, dar este mult mai ieftină. În consecință, ele se găsesc adesea în clădirile înalte ale perioadei sovietice.

În acest caz, fluxul de lichid de răcire de aici poate fi realizat atât de jos cât și de deasupra, de exemplu, aproape toate casele lui Hrușciov (cel mai mare număr de clădiri din perioada sovietică) au debitul superior, dar în brejnevka puteți întâlni adesea fluxul de lichid de răcire de jos în sus. Adesea, în casele echipate cu o alimentare mai mică, după cum arată practica, există probleme cu încălzirea.

Esența sistemului cu o singură țeavă este foarte simplă și constă în următoarele: din centrala de cogenerare, centrala centrală, punctul de distribuție a căldurii (TP) sau lichidul de răcire fierbinte, care este distribuit alternativ la radiatoare.

Numai după trecerea prin secțiuni, lichidul răcit nu este descărcat în tubul de retur, ci ajunge acolo, de unde a venit. Se pare că, cu cât radiatorul este mai departe de la începutul alimentării, în funcție de numărul de serie, cu atât mai rece va fi agentul de răcire.

Ideal pentru un sistem cu o singură buclă, sunt trei sau patru radiatoare pe o conductă - cu pierderi mai mari de căldură, devin tangibile. Pentru a reduce pierderea de energie termică, în fața radiatorului este instalat un bypass - o punte de conductă prin care se întoarce o parte din lichidul fierbinte fără a intra în secțiunea bateriei. Acest lucru este posibil datorită diferenței de secțiune transversală (bypass-ul este mai subțire decât cel principal).

concluzie

Poți (dacă ai anumite abilități) să colectezi cu mâinile tale oricare dintre schemele de încălzire de mai sus. Cel mai important lucru este calculul corect al puterii cazanului și a dispozitivelor de încălzire în raport cu suprafața totală încălzită.
