Care sunt modalitățile de a lega radiatoarele

17-07-2018
Încălzire

Unul dintre pașii de proiectare a unui sistem de încălzire este o modalitate de a conecta bateriile sau de a le lega. Astfel, este posibil să se sporească eficiența muncii sale și să se facă mai confortabil funcționarea încălzitoarelor. De exemplu, legarea radiatoarelor de încălzire cu polipropilenă face posibilă reglarea transferului de căldură, iar în cazul lucrărilor de urgență, reparații sau întreținere, acestea pot fi deconectate rapid de la conducte.

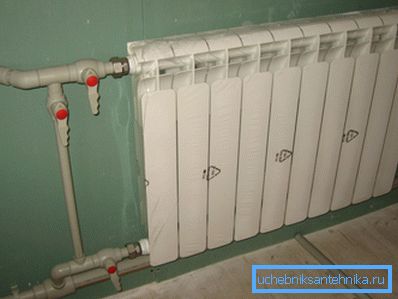

În fotografie - conectarea bateriei la sistem cu polipropilenă

Ce să caute

Vă recomandăm să selectați în prealabil tipurile de registre, precum și configurația acestora, pentru a crea un sistem de încălzire în conformitate cu proiectul dezvoltat.

Pe lângă acestea, ar trebui să includă:

  • cazan;
  • conducte;
  • supape de închidere și control;
  • pompa (dacă este necesar).

Procesul de instalare a dispozitivelor de încălzire nu este deosebit de dificil:

  • selectați în prealabil un loc pentru încălzirea dispozitivelor în funcție de proiect;
  • duceți-i la conducte sau conducte;
  • Conectați bateriile și conductele de trunchi cu propriile mâini.
Legarea radiatorului depinde de proiectul dezvoltat.

Racord de țeavă din polipropilenă

Mai jos vom analiza procesul de conectare a sistemelor de încălzire la sistemul de încălzire, unde sunt utilizate țevi PP, ale căror preț este astăzi unul dintre cele mai scăzute.

Legarea cu ajutorul

În prezent există două moduri:

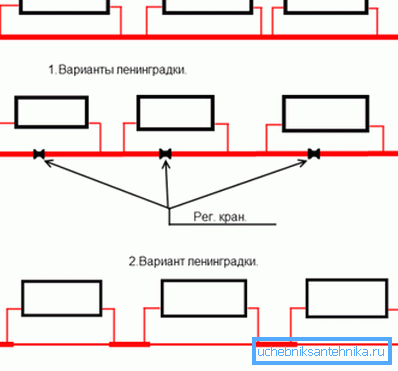

Monotube sau Leningradka În acest caz, lichidul de răcire, cel mai adesea apa, curge imediat în întreaga clădire, curgând de sus prin conducte instalate în apartamente separate. Un astfel de sistem este adesea utilizat în clădirile de apartamente. Luați în considerare dezavantajele sale:
  • nu permite reglarea temperaturii registrului (îl puteți rezolva utilizând echipamente costisitoare);
  • cea mai mare parte a căldurii se acumulează la etajele superioare, în timp ce cele mai joase primesc mai puțin din ea;
  • în timpul instrucțiunilor de lucru de reparații necesită deconectarea întregului șanț;
  • Este foarte dificil să vă deconectați de la sistemul de încălzire centrală.
Tub dublu
  1. Sunt utilizate două țevi:
  • primul furnizează apă caldă pentru baterii;
  • a doua (retur) - îl îndepărtează de dispozitivele de încălzire.
  1. În acest caz, bateriile sunt conectate în paralel.
  2. Se utilizează pentru încălzirea locuințelor private, apartamente cu sistem de încălzire autonom.
  3. avantaj:
  • vă permite să reglați temperatura fiecărui încălzitor;
  • registrul poate fi deconectat de la sistem fără a închide întregul raft.

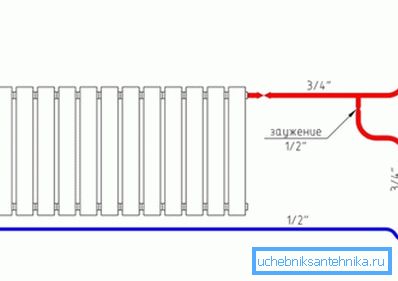

Schema cu două țevi a tubulaturii radiatorului de încălzire

Ambele sisteme constau din următoarele elemente:

  • radiatoare care au o supapă de aerisire în partea de sus și un dop de la partea de jos. În modul de conectare inferior, acesta din urmă este instalat pe partea superioară;
  • conector de trecere a radiatorului;
  • termostat și supapă pentru sistem cu 2 conducte;
  • coadă;
  • stopcock;
  • piulițele de blocare cu care sunt fixate cuplajul și registrele;
  • bypass pentru sistemul cu 2 țevi;
  • conducte din polipropilenă, polietilenă, metal-plastic sau metal.

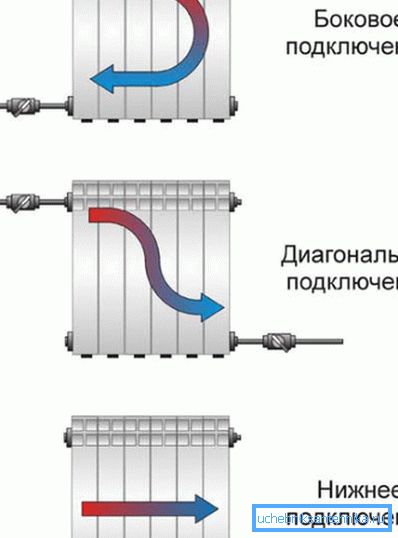

Opțiuni diferite de legare

Modalități de conectare a radiatoarelor

Există 3 tipuri principale de conexiuni:

  1. Side unilateral este considerat cel mai acceptabil. Debitul se face în tubul superior, revenirea fiind conectată la partea inferioară. Metoda permite transferul maxim de căldură, care asigură cea mai mare eficiență.

Sfat: nu conectați alimentarea de jos, în acest caz pierderea puterii sistemului va fi de aproximativ 8%.

  1. Diagonal este uneori utilizat în baterii cu o lungime suficient de mare. În acest caz, încălzirea are loc uniform în toate secțiunile echipamentului, fără a crea diferențe de temperatură, ceea ce le afectează eficiența. Alimentarea este conectată la dopul superior de pe o parte a produsului, revenind la cel inferior pe cealaltă.

Sfat: nu aduceți lichidul de răcire fierbinte de jos, în acest caz, sistemul de încălzire va pierde până la 10% din putere.

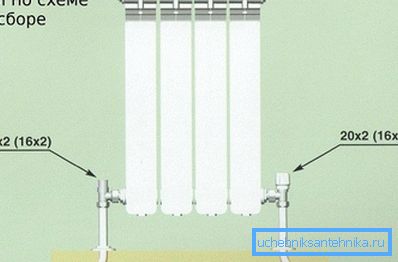

Metoda inferioară de legare a dispozitivelor de încălzire
  1. Partea inferioară este recomandată pentru a fi utilizată numai atunci când instalați țevi în podea. În acest caz, pierderea de energie va fi, de asemenea, de până la 10%.

Sfat: instalați radiatoarele sub ferestre, nu pe laturile lor. Respectați corect distanța dintre perete și pervazul ferestrei în înălțime și liniuță.

Tipuri de radiatoare

La instalarea unui nou sistem de încălzire, se recomandă utilizarea noilor dispozitive de încălzire. Piața de astăzi poate oferi mai multe variante de registre din aluminiu, fontă, oțel sau folosind combinații de metale.

Trebuie doar să alegeți modelul potrivit, care poate fi:

  1. Tablou de oțel solid și subțire, conectare la care este posibil numai de la partea inferioară sau laterală.
  2. Aluminiu secundar ușor sau bimetalic. Astfel de baterii sunt conectate în toate cele trei moduri pentru care țevile din polipropilenă sunt ideale.

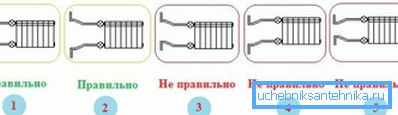

Cum să conectați bateriile în lateral

Vă recomandăm să înlocuiți bateriile grele din fontă cu baterii bimetalice în apartamente cu încălzire centrală. Ei au un transfer mare de căldură și transferă alcaline mai bine, care se adaugă la lichidul de răcire. Radiatoarele din aluminiu sau din oțel sunt cele mai potrivite pentru încălzire independentă într-un apartament și într-o casă privată, deoarece presiunea în astfel de sisteme este scăzută.

concluzie

În acest articol am stabilit sarcina de a vă spune despre modalitățile de legare sau conectare a diferitelor tipuri de radiatoare la sistemul de încălzire centrală și autonomă. Dintre cele trei metode disponibile - inferioare, diagonale și laterale, acestea din urmă sunt considerate cele mai optime.

Prin aceasta, puteți crește eficiența încălzirii până la 8%, în rest scade cu aproximativ 10%. Videoclipul din articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
