Care sunt sistemele de încălzire și pe ce motive sunt acestea clasificate? Trebuie să ne cunoaștem atât schemele de funcționare pe termen lung, utilizate în clădirile private și cele de apartamente, cât și soluțiile relativ noi, care încep să câștige popularitate. Deci, să începem.

Încălzirea apei

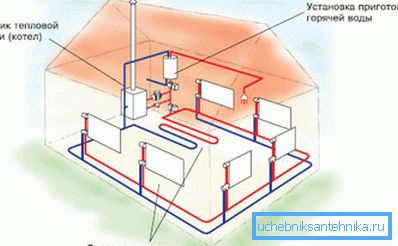

Aceste tipuri de sisteme de încălzire au o caracteristică comună: lichidul de transfer termic este utilizat pentru a transporta căldura de la sursa de căldură la încălzitoare.

Notă: spre deosebire de nume, apa nu joacă întotdeauna acest rol. Soluțiile de sare, etilenă și propilenglicol, uleiul de motor utilizat sunt de asemenea utilizate. Se compară favorabil cu apa la un punct de îngheț mult mai scăzut, ceea ce face posibil să nu vă fie teamă de dezghețarea țevilor și bateriilor.

Tipul de încălzire a apei, la rândul său, poate fi clasificat în funcție de o serie lungă de semne.

Sursă de căldură

În acest rol pot fi:

• Cazanul sau CHP. Răcirea este transportată în casă pe două rânduri ale traseului termoizolat (alimentare și retur); La intrarea în casă se montează un ansamblu de ascensoare, stabilizând parametrii de temperatură ai încălzirii datorită implicării unei părți a lichidului de răcire în recirculare. Principalul dezavantaj al schemei este pierderea mare de căldură în timpul transportului.

Fiți atenți! Aceste pierderi sunt plătite de utilizatorul final. De aici - mulți oameni doresc să treacă de la încălzirea centrală la tipuri autonome de încălzire.

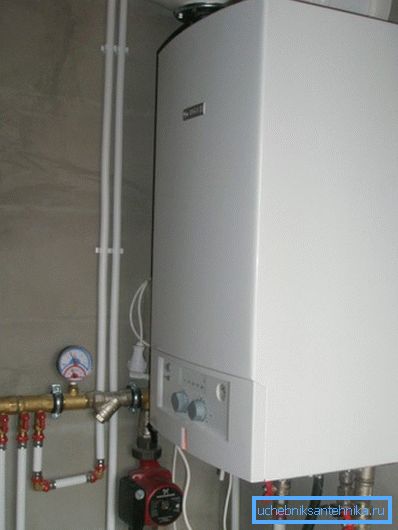

• Gaz principal. Cazanul pe gaz oferă costuri minime de încălzire (aproximativ 70 de copeici pe kilowați-oră de căldură). În prezent și în viitorul apropiat, aceasta este soluția cea mai profitabilă. Gazele din buteliile de gaz și rezervoarele de gaz sunt mult mai scumpe - de la 1,8 la 2,8 ruble / KW * h.

• Lemn de foc, carbune. Costurile sunt ușor mai mari (1,1 - 1,4 ruble / KW * H). Principalul dezavantaj este autonomia scăzută a cazanelor: acestea necesită încărcare periodică a combustibilului și îndepărtarea cenușii.
• Boiler pentru combustibil diesel, dimpotrivă, nu necesită atenția proprietarului timp de câteva săptămâni. Dezavantajele includ necesitatea de a stoca o cantitate mare de combustibil, miros, un nivel ridicat de zgomot în timpul funcționării arzătorului solar și costul ridicat al căldurii (3,2 ruble / KW * h).
• În cele din urmă, cazane electrice de orice fel. (Tenovy, inducție și electrod) sunt cele mai convenabile în exploatare și în siguranță. Acestea nu necesită întreținerea frecventă sau îndepărtarea produselor de ardere. Pentru toate binele pe care trebuie să-l plătiți; în acest caz, bani destul de specifici la o rată de aproximativ 3,6 - 3,8 ruble pe kilowatt-oră.

Răcirea lichidului

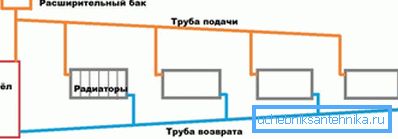

Poate fi natural și forțat.

Util: scheme de instalare practicate care pot funcționa în ambele moduri. În acest caz, inserția pompei în umplutura diametrului mare (de la DN 32) este furnizată cu un bypass. Este necesar ca restricționarea conductei să nu reducă capul hidraulic deja scăzut în modul de circulație naturală.

Direcția de mișcare a agentului de răcire

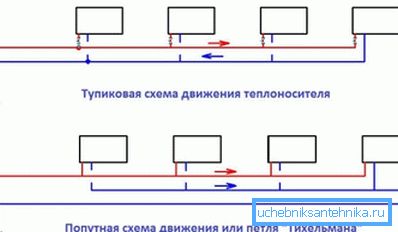

Poate să fie blocată și să treacă.

1. Tipul de închidere al sistemului de încălzire implică faptul că în diferite părți ale circuitului agentul de răcire se mișcă în direcții opuse.
2. În urma traficului înseamnă că apa, antigelul, uleiul etc. nu sunt în nici un punct al circuitului. nu schimbați direcția mișcării la contrariul.

Imbuteliere de sus și de jos

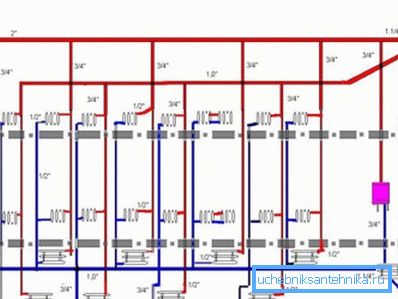

Totul este simplu aici: schema cu umplutura superioara presupune ca patul de alimentare cu incalzire (ramura orizontala a conductei care conecteaza crestele) este la mansarda, iar patul de retur este in subsol.

În cazul îmbutelierii mai mici, ambele case de lemn sunt divorțate în subsol. Coloanele sunt conectate în perechi; fiecare pereche este conectată printr-un jumper la ultimul etaj al casei sau în subsol.

aranjament

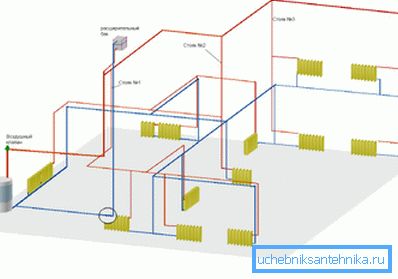

Separați cablajul vertical și orizontal; termenii, se pare, sunt intuitiv de înțeles și nu au nevoie de comentarii. Merită totuși să clarificăm faptul că în lumea reală, tipurile combinate de sisteme de încălzire sunt mai frecvente. De exemplu, într-o clădire tipică de apartamente, riser este un aspect vertical, dar îmbutelierea este orizontală.

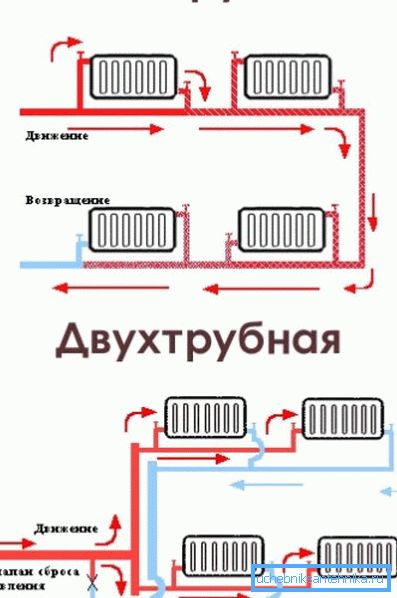

Conectarea dispozitivelor de încălzire

Pe această bază se disting circuitele cu o singură țeavă și cu două țevi.

1. În primul caz, umplerea este un inel între țevile de admisie și evacuare ale boilerului sau supapele de acasă ale ansamblului elevator. Dispozitivele de încălzire îl rup în afară sau, mult mai rezonabil, se prăbușesc paralel cu îmbutelierea.
2. A doua schemă implică faptul că fiecare radiator sau convector este un jumper între umplutura de alimentare și cea de întoarcere.

Notă: în general, un circuit cu două țevi necesită reglarea fiecărui instrument și echilibrarea sistemului atunci când a fost utilizat un impuls. Instrucțiunea este legată de faptul că, în caz contrar, întreaga circulație va trece prin dispozitivele cele mai apropiate de cazan sau lift, care este plină cu dezghețarea radiatoarelor cu rază lungă de acțiune.

exotice

Care este încălzirea în plus față de schemele uzuale și utilizate pe scară largă cu lichid de răcire?

aer

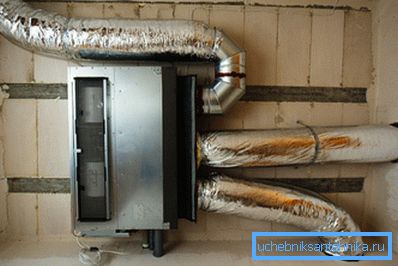

În rolul agentului de răcire se servește aerul obișnuit. Deoarece capacitatea sa specifică de căldură este mică, trebuie transportate volume mari; Sistemele de încălzire a aerului sunt adesea combinate cu ventilația.

Soluția este interesantă în absența dispozitivelor de încălzire în interior. Principalul dezavantaj este că instalarea ascunsă a conductelor de aer este posibilă numai în stadiul de construcție sau reparații majore ale casei.

Suprafață caldă

În rolul încălzitorului se servește întreaga suprafață a podelei. În acest scop, o țeavă cu suport pentru căldură, un cablu de încălzire sau un încălzitor de film este plasată în șapă sau sub stratul de finisare. Lucrarea poate fi făcută cu ușurință manuală, fără implicarea specialiștilor.

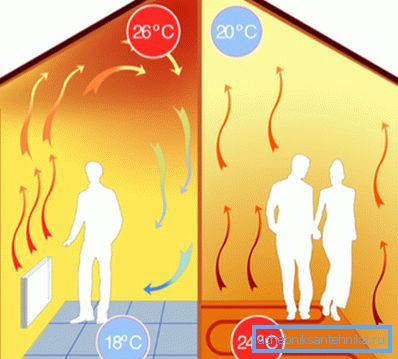

Podeaua încălzită este interesantă pentru eficiența acesteia. Nu, prețul unui kilowatt-oră de căldură nu se schimbă: depinde doar de sursa de căldură. Economiile sunt realizate printr-o distribuție mai eficientă a temperaturii și mai puțină scurgere prin tavan.

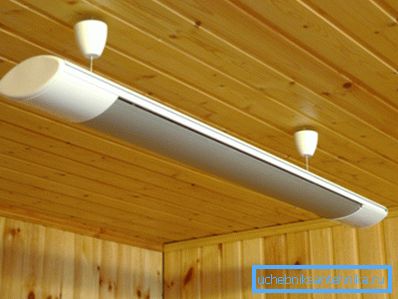

infraroșu

Cea mai mare parte a căldurii este transferată de la elementul de încălzire la obiecte și persoane din cameră datorită radiației termice și nu a convecției. Deoarece încălzitoarele afectează în mod direct receptorii de temperatură ai locuitorilor casei, temperatura în cameră poate fi redusă la 15-16C fără nici cea mai mică disconfort. Prin urmare, din nou economii de energie.

concluzie

Desigur, revizuirea noastră în miniatură a posibilelor soluții în domeniul încălzirii nu se pretinde a fi completă. Videoclipul atașat îl completează cu materiale utile și educative. Mult noroc!
