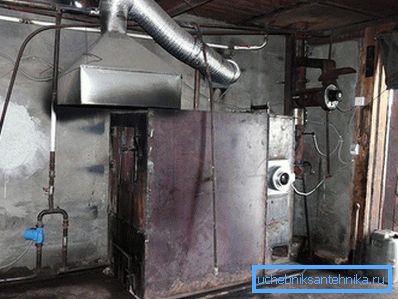

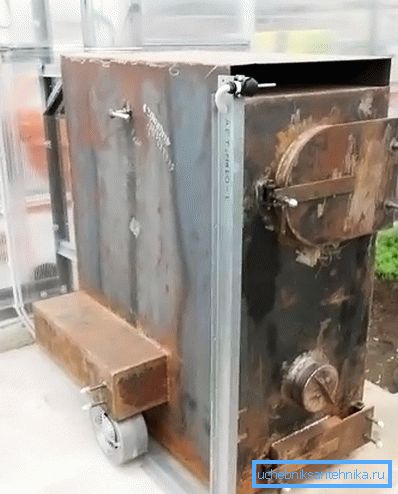

Cazan de încălzire pentru combustibil solid

Costul unui cazan de încălzire realizat printr-o metodă industrială (indiferent de tipul de combustibil, cu excepția electricității) începe de la 13 mii de ruble. Acestea sunt eșantioane cu putere redusă care pot încălzi o mică casă de țară. Majoritatea proprietarilor de case nu sunt potrivite. În plus, nu este întotdeauna posibilă utilizarea gazului natural pentru încălzire. Este necesar să se considere combustibil solid alternativ, ulei uzat, energie electrică. Pentru mulți, combustibilul solid este mai potrivit: lemn, cărbune, brichete. Artizanii preferă să facă un cazan de încălzire pe combustibil solid cu propriile mâini. Acest lucru economisește bani și mâinile au ceva de făcut.

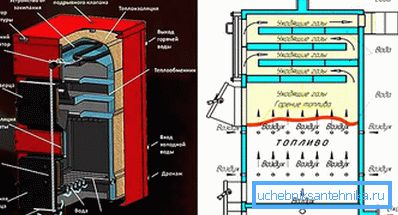

Componentele principale

Cazanele cu combustibil solid sunt compuse din următoarele componente:

• departamentul pentru încărcarea combustibilului;
• colector de aur;
• clapete de accelerație;
• grătare de grătare;
• rezervor de stocare a apei;
• schimbător de căldură;
• coș de fum.

tipuri

Conform metodei de amplasare a schimbătorului de căldură, cazanele cu combustibil solid sunt:

• orizontal - schimbătorul de căldură este amplasat în plan orizontal;
• vertical - schimbătorul de căldură este instalat în cazan.

O caracteristică a locației orizontale a schimbătorului de căldură este poziția sa înclinată. Între punctul de vârf și punctul inferior (ieșirea lichidului de răcire în sistem) diferența de nivel este de 1 cm. Cazanele cu schimbător de căldură vertical se utilizează în principal pentru încălzire.

În principiu, orice cazan cu combustibil solid poate fi folosit pentru gătit. Pentru aceasta, este necesar să se asigure o suprafață de gătit în proiectare.

unelte

Pentru a asambla cazanul, veți avea nevoie de unelte și materiale.

Instrumente:

• arc de sudare mașină;
• unelte de șlefuit și unelte pentru tăierea metalului;
• clește;
• burghiu electric cu un set de burghie;
• nivel și ruleta.

materiale:

• Caramida refractara
• Nisip cernut.
• Clay.
• Foi de metal cu grosime de 5-8 mm. Este mai bine să utilizați oțel inoxidabil, dar puteți folosi oțel.
• Fonta din fonta.
• Colțul metalic.
• Țevi de oțel pentru apă de secțiune dreptunghiulară și rotundă.
• Uși pentru compartimentul de combustibil, receptor de aur.
• Șaiba de coș.
• Bypass sau circulator numai.

Dacă circulația forțată este fundamentală, iar sistemul de încălzire gravitațional trebuie salvat ca rezervă - este instalat un bypass. Când lucrați numai cu circulație forțată, instalați o pompă.

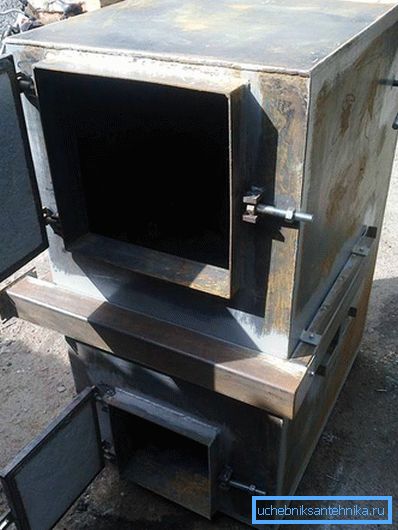

Prelucrarea si montajul pieselor

Începeți să lucrați la instalarea cazanului cu mâinile proprii, prin întocmirea schemei și a desenelor ansamblului. Potrivit acestora, dimensiunile sunt aplicate pe foi de metal. Prin marcarea se taie pereții frontali, din spate, laterali și partea inferioară a cazanului. În fața deschiderilor decupate pentru ușile rezervoarelor de combustibil și de aur.

Dacă tăiați orificiile cu un tăietor de gaz, apoi pentru ca oțelul să nu "conducă", găurile sunt forate prin colțurile piesei de prelucrat, apoi se taie metalul de la mijloc spre marginile de-a lungul marcajului.

Dacă utilizați mașina de șlefuit, găurile din colțurile burghiului nu sunt necesare. Doar tăiați metalul pe conturul dorit. De asemenea, în funcție de mărime, toate părțile metalice ale cazanului sunt tăiate.

Instalarea schimbătorului de căldură începe cu realizarea de găuri în țevi proiectate pentru rafturi. Acestea au o secțiune transversală pătrată de 40 - 60 cm. În țevile verticale, care sunt situate în față, se taie 4 găuri de 5 cm în diametru cu un tăietor de gaz, așezându-le uniform pe toată lungimea piesei de prelucrat.

În stâlpii din spate se execută găuri rotunde cu dimensiunile de 4 și 5 cm. Din partea inferioară a schimbătorului de căldură viitor se fac găuri de alimentare cu apă a cazanului (retur), iar de sus - pentru alimentarea cu apă a sistemului de încălzire (alimentare). Toate deschiderile trebuie să fie netede fără influxurile, care sunt eliminate cu ajutorul "mașinii de șlefuit". Sudarea țevilor într-o întreagă producție, menținând unghiurile de 90? atât pe verticală, cât și pe orizontală, prin prăbușirea deschiderilor de capăt ale țevilor dreptunghiulare (rafturi).

Sudurile schimbătorului de căldură terminat sunt verificate pentru scurgere. În acest scop, linia de retur este temporar tăcută (astfel încât apa să nu curgă) și prin curgere este umplută cu apă.

Montarea cazanului în locul în care este planificată instalarea, deoarece toate detaliile sunt foarte grele și se mișcă în formă finită este problematică. O fundație refractară trebuie mai întâi echipată. Este construit din cărămizi refractare. Pentru ca zidaria să nu se disperseze, poate fi întărită cu colțuri metalice pe margini și cărămizi între ele pentru a cimenta mortarul. Cea de-a doua variantă a fundației este o "pernă" din beton monolit.

Dimensiunile fundației trebuie să fie puțin mai mari decât baza cazanului. O țaglă de oțel este așezată pe fundație - partea inferioară a coșului de cenușă.

Pereții rezervorului în care este instalat schimbătorul de căldură sunt amplasați pe acesta din cărămizi refractare, sunt echipate un buncăr de combustibil și un receptor de cenușă. Distanța dintre schimbătorul de căldură și perete este de 1 cm. În partea inferioară a compartimentului de combustibil sunt instalate bare de grătare. În peretele din caramida din față există deschideri pentru ușa recipientului de combustibil și ușa pentru recipientul de aur.

Pereții exteriori ai cazanului sunt acoperiți cu metal, care este interconectat de colțurile dispuse vertical. Ușile sunt atașate la carcasa metalică. Pentru a elimina gazele de monoxid de carbon montate pe coș. Cum se instalează acest nod depinde de prezența sau absența suprafeței de gătit.

Dacă boilerul va fi utilizat pentru gătit, coșul este montat lateral, în caz contrar - pe partea superioară a cazanului.

La ieșirea din cazan, coșul de fum este echipat cu o supapă de închidere pentru reglarea efortului. Materialul pentru țeavă poate fi diferit: cărămidă ignifugă, metal, azbest. Principalul lucru este atingerea nivelului dorit de tracțiune pentru a organiza procesul de ardere.

Pentru funcționarea în siguranță a unui cazan pe bază de combustibil solid, puteți instala un rezervor de expansiune deschis, senzori de temperatură de tracțiune și apă și un ventilator.

Pentru a preveni supraîncălzirea lichidului de răcire și explozia cazanului, este necesar să monitorizați constant nivelul apei și temperatura de ardere. Dacă utilizați numai circulația forțată, atunci la oprirea electricității în timpul funcționării cazanului, riscul de explozie a schimbătorului de căldură crește dramatic. Fii atent.

video

În materialul video furnizat, veți putea să vă familiarizați vizual cu designul cazanului cu combustibil solid:

desene

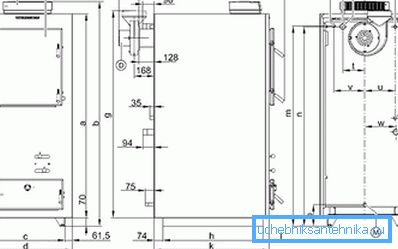

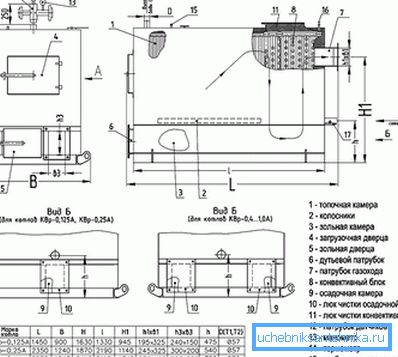

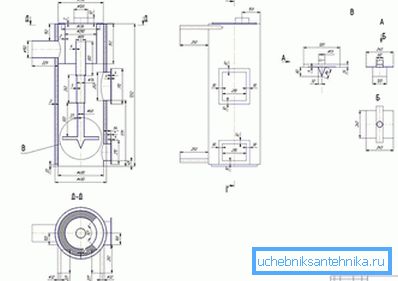

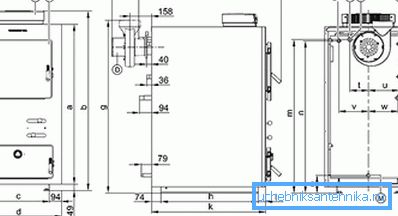

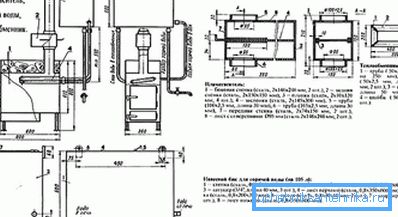

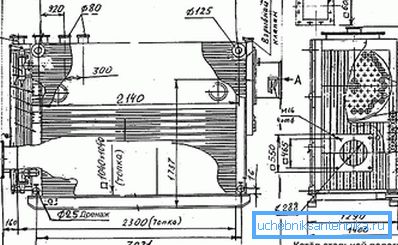

În desene, puteți lua în considerare caracteristicile de proiectare ale unui cazan de încălzire pe bază de combustibil solid:
