Cazan electric galant: ce este?
Utilizarea energiei electrice pentru încălzirea camerelor se găsește acum destul de des, în special în zonele care nu sunt gazeificate. Și unul dintre tipurile de astfel de echipamente este încălzirea cazanelor electrice Galan.
Principiul de funcționare al acestor unități este fundamental diferit de dispozitivele TENovyh, însă această diferență este benefică doar pentru că eficiența procesului crește și consumul de energie scade. Desigur, ultimele două calități pot fi puse în prim plan, prin urmare, în acest articol vom vorbi despre astfel de echipamente, precum și să vă arătăm un videoclip care să reflecte acest subiect.

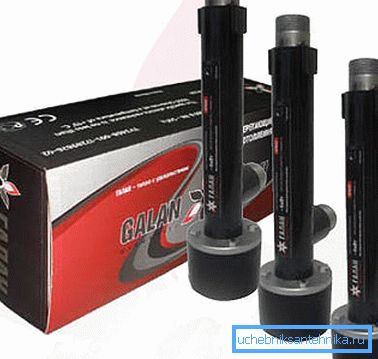

Cazane cu electrozi
Cum funcționează
Notă. În primul rând, trebuie remarcat faptul că orice cazan de încălzire electrică GALAN, indiferent de mărimea și puterea acestuia, este un sistem tip de flux cu metoda ionică de încălzire a agentului de răcire. Toate aceste unitati impreuna cu circuitul de incalzire, fie radiatoare, fie incalzire prin pardoseala, in conformitate cu standardele si cerintele instalatiilor electrice si GOST 12.1.030-81 au permisiunea de a functiona numai daca exista impamantare.
În practică, centrala de încălzire GALANT este un rezervor cu doi electrozi polari și două deschideri pentru intrarea și ieșirea lichidului de răcire (cel mai adesea încălzitoarele au o formă cilindrică).
Tensiunea de alimentare a dispozitivului, în funcție de modificarea acestuia, poate fi:
- fie 220V;
- sau 380V.
Dar, în orice caz, frecvența curentă rămâne egală cu 50 Hz, iar această cifră este dată dintr-un motiv. Se pare că principiul încălzirii se bazează pe închiderea circuitului, la fel ca în cazul elementelor de încălzire, numai acolo spirala de niromor serveste ca un jumper, iar aici purtătorul de căldură însuși.
Când lichidul de răcire trece prin rezervor, polaritatea electrozilor se schimbă de 50 de ori pe secundă. În consecință, ionii trebuie de asemenea să schimbe direcția mișcării cu aceeași frecvență. De la o astfel de viteză, temperatura lichidului crește, adică în limba fizică, există un proces de ionizare (nu electroliza, cum cred unii).
Pentru cei care sunt tulburați de un electrod scufundat cu lichide (indiferent de cât de rău se întâmplă!), Putem spune că instrucțiunile de siguranță exclud această posibilitate și de aici.
Curentul, după cum știți, trece de-a lungul căii de rezistență minimă și această cale este doar între cele două extremități ale tijei și nu poate în nici un fel să afecteze lichidul din circuitul de încălzire, cu excepția încălzirii. Puteți, de asemenea, să vă liniștiți pe cei care se tem de incendiu în caz de scurgere a capacității încălzitorului - în caz de scurgere de lichid, circuitul dintre electrozi se deschide și sistemul, desigur, se oprește.
| Categorie de măsurare | Posibilitatea utilizării cazanelor după nume | |||||||
| Încălzirea 2 | Vatră 3 | Vatră 5 | Încălzire 6 | Geyser 9 | Gheizerul 15 | Volcano 25 | ||
| Dimensiunile camerei în metri cubi (m3) | 80 | 120 | 200 | 250 | 340 | 550 | 850 | |
| Consum nominal de putere (kW) | 2 | 3 | 5 | 6 | 9 | 15 | 25 | |
| Tensiunea nominală (V) | 220 | 220 | 220 | 220 | 380 | 380 | 380 | |
| Consumul mediu de energie cu izolație suficientă a încăperii (kW / h) | 0.5 | 0,75 | 1.25 | 1.5 | 2.5 | 4 | 6.6 | |
| Rezistența maximă la curent a fiecărei faze (A) | 9.1 | 13.7 | 22.7 | 27.3 | 13.7 | 22.7 | 37,5 | |
| Curent nominal pentru automatizare în varianta electromecanică (A) | 10 | 16 | 25 | 32 | De la 3 la 16 | 3 la 25 | 3 până la 40 | |
| Sârmă de cupru (mm2) | 220 | 4 | 4 | 4 | 6 | - | - | - |
| 380 | - | - | - | - | 4 | 4 | 6 | |
| Cantitatea necesară de lichid de răcire (recomandată) în sistemul de încălzire (l) | 20 - 40 | 25- 50 | 30 - 60 | 35 - 70 | 50 - 100 | 100 - 200 | 150 - 300 | |
| Diametrul interior (DN) al țevilor la intrarea și evacuarea lichidului de răcire din cazan (mm) | 25 | 25 | 25 | 25 | 32 | 32 | 32 | |
| Lungimea unității (mm) | 250 | 275 | 320 | 335 | 360 | 410 | 460 | |
| Greutatea unității (kg) | 0,85 | 0.9 | 1,05 | 1.1 | 5 | 5.3 | 5.7 |
Utilizând acest tabel, puteți alege modificarea cazanului pentru casa dvs.
Notă. Sistemele de încălzire care funcționează din diferite modificări ale sistemului Galan pot fi completate cu termostate. Acestea pot fi instalate fie pe radiatoare, fie pe automatizări de cazane și vor monitoriza starea microclimatului din încăpere.
conexiune

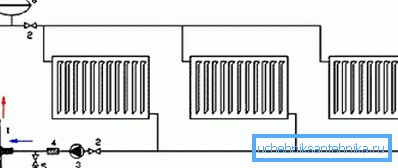

- În diagrama superioară, puteți vedea cum este conectat încălzitorul electric GALAN la circuitul de încălzire al radiatorului.. Totul este foarte simplu - cel mai important lucru este că puteți calcula corect raportul dintre puterea cazanului însuși și necesitățile sistemului, dar acest lucru este ușor de făcut - în pașaportul radiatoarelor și în pașaportul cazanului puteți citi întotdeauna aceste date. Dar nu trebuie să uităm că, în primul rând, trebuie să calculați puterea necesară pentru cameră.

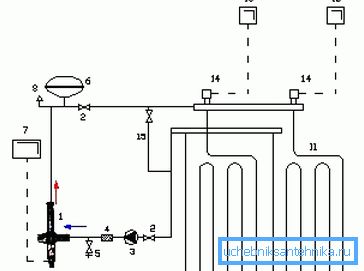

- Când conectați un sistem de încălzire prin pardoseală, asigurați-vă că ați spălat-o și că este de dorit ca acesta să fie un inhibitor. Proiector - dacă a existat un alt încălzitor înainte, atunci este necesar sarea în circuit care nu vă va permite să reglați densitatea fluidului pentru a regla boilerul. Alimentarea sistemului trebuie să fie apă distilată.

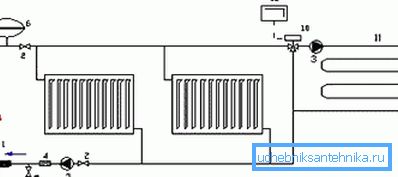

- De asemenea, puteți conecta propriul dvs. sistem cu două circuite - radiatoare și o podea încălzită, în care instalarea cazanului este similară celor două instalații superioare. Dar aceste circuite necesită o temperatură diferită a lichidului de răcire, astfel încât o supapă cu trei căi (10) este blocată în conducta de alimentare de pe podeaua încălzită. Acest dispozitiv va descărca automat apă caldă în țeavă de retur atunci când se atinge o temperatură suficientă în sistemul de încălzire prin pardoseală.
concluzie
Trebuie remarcat faptul ca pretul GALAN in comparatie cu cazanul de incalzire cu aceeasi capacitate va fi mai mic. De asemenea, nu uitați că încălzitorul trebuie să fie întotdeauna deasupra conductei de alimentare și să fie în poziție verticală. Primele 120 cm de iesire trebuie sa fie din teava galvanizata.
