Cazane cu combustibil solid din fontă - clasice ale genului

28-06-2018
Încălzire

Dacă proiectarea sistemului de încălzire se concentrează pe autonomia maximă, atunci cazanul nu poate face acest lucru. Cazanele cu combustibil solid din fontă pot fi considerate ca bază a unui sistem de încălzire fiabil și durabil. Datorită faptului că pentru producerea cazanului nu se utilizează decât oțelul obișnuit și fonta, acesta obține o serie de proprietăți utile, acestea vor fi discutate mai jos.

Cazan de fontă din combustibil solid

Tipuri de cazane pe combustibil solid

La prima vedere, principiul funcționării oricărui cazan este același - combustibilul este ars (solid, lichid sau gazos), iar căldura rezultată este trimisă la agentul de răcire încălzit. De fapt, pot exista mai multe moduri de combustie, iar proiectarea cazanelor difera semnificativ una de cealalta.

În ceea ce privește dispozitivele cu combustibil solid, este posibil să se distingă astfel de tipuri de cazane ca:

  • cazan simplu din fontă solidă - cuvântul simplu înseamnă că combustibilul arde în focar. Poate lucra pe lemn, cărbune, peleți, industria prelucrării lemnului etc.

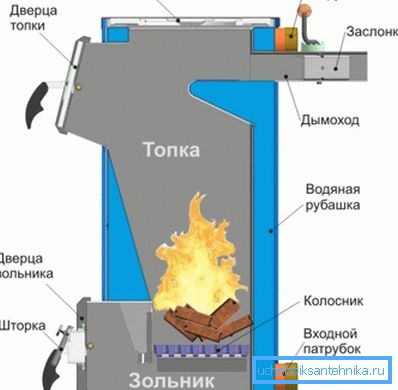

Schema cazanului simplu
  • tip generator de gaz (este un cazan sau o piroliză lungă) - în acest caz accentul se pune pe arderea cea mai completă a combustibilului. Pentru aceasta, focul constă din 2 zone, combustibilul este într-unul, iar gazul de piroliză este ars în cealaltă. Mai multe despre principiul funcționării unor astfel de dispozitive - mai târziu în articol;

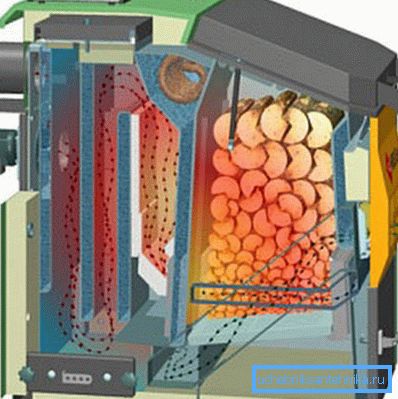

Diagrama arată că gazul de piroliză pe calea către ieșire are timp să ardă complet
  • cazanul Stropuva - este interesant în primul rând prin designul său. Cuptorul sub formă de cilindru este plasat într-un alt cilindru, iar spațiul dintre pereți este umplut cu agent de răcire. Datorită volumului mare al cuptorului, un astfel de cazan poate funcționa până la câteva zile.

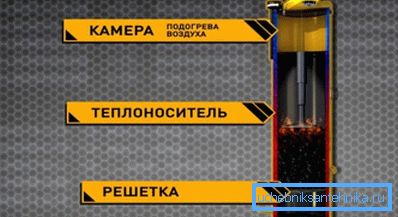

Dispozitivul cazanului Stropuva

Fiți atenți! Lucrările unui astfel de cazan sunt destul de ușor de reglat, iar popularitatea acestuia este facilitată de simplitatea designului. În comparație, de exemplu, cu un cazan pe peleți prețul unei astfel de "matryoshka" va fi mult mai mic.

  • dispozitive complet automate - Toate cazanele enumerate trebuie să fie curățate în mod regulat, deoarece combustibilul nu arde la 100%. Prin urmare, chiar și în cazanele cele mai moderne, producătorii aranjau gropi de cenușă - pentru curățare. În cazanele automate, nu numai procesul de curățare este automatizat, ci și procesul de alimentare cu combustibil la cuptor.

Fiți atenți! Alimentarea cu combustibil este de obicei organizată de o bandă transportoare, astfel încât un astfel de sistem de încălzire să depindă de electricitate. Acest lucru trebuie luat în considerare atunci când proiectați încălzirea în afara orașului, unde întreruperile de energie electrică nu sunt o astfel de raritate.

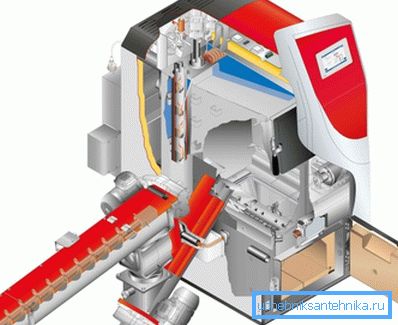

Alimentarea automată cu combustibil este organizată printr-o bandă transportoare.

Compararea cazanelor din oțel și fontă

Atunci când alegeți un cazan, este necesar să înțelegeți că dispozitivele din fontă diferă într-o serie de parametri din cele din oțel.

Comparând cazanele din fier și oțel, se poate observa că:

  • fonta în comparație cu oțelul este material mult mai fragil, respectiv șocurile în timpul transportului sunt contraindicate;
  • dacă oțelul se încălzește destul de repede, structura fontă este mult mai lentă. Dar pentru a răci un astfel de cazan nu va fi la fel de rapid ca oțelul;
  • Fonta nu este, practic, supusă coroziunii. Mai degrabă, să spunem că acest proces are loc cu metalul de câteva ori mai lent decât cu oțelul. Maximul care se va întâmpla este că rugina se va manifesta pe exteriorul metalului, dar practic nu va ajunge adânc în ea;
  • Un cazan din oțel este un dispozitiv monolit, adică în timpul instalării și transportului, pot apărea anumite dificultăți. Cazane din fontă solidă - construcția blocurilor, adică poate fi dezasamblată în blocuri separate și mutată într-o altă locație;
  • Fonta nu tolerează modificările bruște ale temperaturii. Dacă apare apă rece pe metalul fierbinte, de exemplu, cel mai probabil se va sparge doar.

Fiți atenți! Pentru a nu risca, nu se recomandă încărcarea chiar și a unui combustibil prea rece în cuptor.

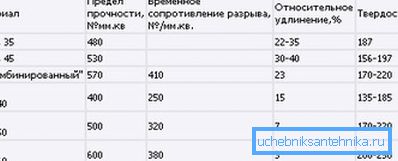

Compararea caracteristicilor fontei și a anumitor tipuri de oțel

Cum se poate o oală de fontă

În fabricarea cazanelor din oțel se folosește sudarea, datorită căreia se obține o structură monolită la ieșire. În cazul fontei, sudarea nu este utilizată, iar elementele necesare sunt realizate prin turnare. Apoi secțiunile individuale sunt conectate într-una, schimbând numărul de secțiuni, puteți ajusta puterea cazanului.

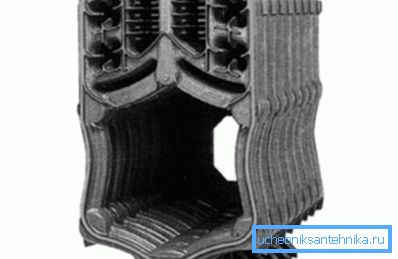

Pe o secțiune foto din fontă

În general, fonta poate fi sudată, este suficient să vă armonizați cu electrozii de fier-nichel (UTP 86FN) și tăiați adânc cusătura. Dar acest proces este destul de dificil, deci nu este potrivit pentru producția de masă.

Fiți atenți! Chiar și atunci când sudarea este efectuată conform tuturor regulilor, cusatura poate fi fragilă, prin urmare, dacă o secțiune are o fisură, atunci numai înlocuirea completă va ajuta, este mai bine să nu gândiți la reparații.

Dispozitiv și principiu de funcționare

Încălzirea cazanelor din fontă pentru combustibilii solizi poate diferi nu numai la putere și dimensiune, ci și în formă. Pot fi dispozitive formate din secțiuni în formă de L, astfel de structuri sunt așezate în formă finală deasupra cărămizilor din cărămizi refractare, cuptorul și conductele sunt realizate din acesta, iar suportul de căldură circulă prin canalele interioare ale secțiunilor.

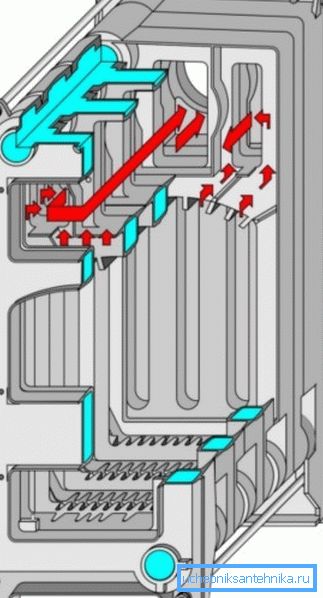

Un exemplu de cazan, săgețile indică direcția de mișcare a aerului încălzit

Secțiunile făcute în forma literei "O" sunt situate în jurul cuptorului, astfel încât designul este tipic pentru cazanele pe gaz.

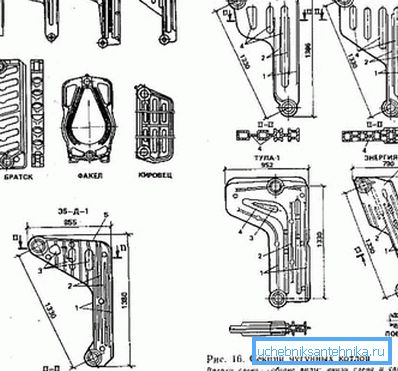

Astfel arată secțiunile pentru asamblarea cazanelor de la diferiți producători

În ceea ce privește asamblarea secțiunilor, atunci pentru fiecare cazan este diferit, este posibil să se noteze doar punctele generale:

  • pentru asamblare în stadiul de producție a secțiunilor, fabricantul furnizează găuri;
  • Conductoarele conice și bolțurile de îmbinare (care vor trece prin șuruburi la asamblare) trebuie furnizate împreună cu boilerul.
  • la instalare, trebuie acordată o atenție deosebită etanșeității îmbinării, pentru a realiza acest lucru se utilizează cordonul de azbest și pasta de grafit. Instrucțiunile de instalare permit asamblarea secțiunilor individuale pentru a acoperi îmbinarea cu o mastic specială. Distanța dintre secțiunile individuale mai mare de 2 mm nu este permisă.
Elemente principale

În ceea ce privește principiul funcționării, admisia agentului de răcire răcit este, de obicei, organizată de la fundul din spate al structurii. Apa trece în mod constant prin canalele corespunzătoare din secțiunile conectate și vine în partea din față a cazanului deja fierbinte, ibid (în partea de sus) și fluxul de agent de răcire în circuitul de încălzire este organizat. Din exterior, structura este acoperită cu o carcasă metalică decorativă.

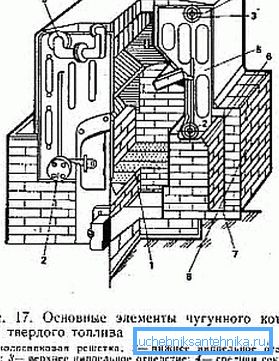

Partea din fontă poate fi așezată direct deasupra zidăriei

Nu este de dorit să se utilizeze cazane din fontă, dacă temperatura agentului de răcire va depăși 105 ° C, iar presiunea în sistem - 0,7 kgf / cm2. După cum sa menționat deja, materialul din fontă este fragil, iar înlocuirea secțiunilor nu este o plăcere ieftină.

Cazane automate simple

Cazanele de încălzire din fontă pentru combustibilii solizi pot fi achiziționate pur și simplu în magazin și pregătite pentru proiectarea instalației. În acest caz, procesul de instalare al cazanului se reduce la faptul că acesta este instalat simplu pe o suprafață plană, iar țevile sistemului de încălzire sunt conectate la prize.

Cele mai simple dispozitive sunt o incintă convențională în care sunt arse combustibilul și un schimbător de căldură, în care apa este încălzită la o temperatură de aproximativ 90-95 ° C. Mult mai interesant este dispozitivul de piroliză (boiler generator de gaz).

Principalul dezavantaj al arderii simple a combustibililor solizi este faptul că gazul de piroliză este pur și simplu atras în coșul de fum și, de fapt, atunci când este ars, se eliberează o mulțime de energie. Cazanele de piroliză de această lipsă sunt lipsite de lemne de foc mai degrabă decât arderea intensivă, iar gazul eliberat este ars înainte de a intra în coșul de fum.

Un astfel de cazan din fontă solidă are o cameră de incendiu împărțită în două camere - prima este încărcată cu combustibil, iar cea de-a doua este alimentată cu gaz de piroliză și este arsă în ea. O atenție deosebită în astfel de dispozitive este plătită pentru reglarea fluxului de aer, acesta trebuie măsurat pentru ca întregul volum de carburant să fie expus la temperaturi ridicate, dar să nu se ardă.

Fotografia arată că, în plus față de cutia de foc, există o cameră pentru arderea gazului de piroliză

Ce să caute atunci când alegi

Atunci când alegeți un model specific de cazan, costul este adesea principalul criteriu, dar aceasta nu este chiar cea mai bună abordare, deoarece trebuie să luați în considerare fiabilitatea, utilitatea și alți parametri.

Din punct de vedere tehnic, trebuie să acordați atenție acestor caracteristici:

  • dacă există o căptușeală în camera de combustie - căptușeala protejează pereții de efectele temperaturii ridicate. Dacă nu, crește consumul de combustibil;
  • strat de izolație - este de dorit ca cazanul să fie izolat din fabrică, va contribui la minimizarea pierderilor de căldură;
  • În continuare trebuie să decideți ce ar trebui să fie sistemul de încălzire. Dacă este necesar să se obțină o autonomie maximă, atunci nu se recomandă utilizarea unui aspirator de fum, supraîncărcare, dar dacă nu există probleme cu alimentarea cu energie electrică, cazanele supraîncărcate sunt o alegere bună. Din acest motiv, chiar și în condiții meteo nefavorabile, va fi bine.

Există unele subtilități atunci când legați cazanul, mai ales dacă instalarea se face manual. Este necesar să se asigure că lichidul de răcire răcit care intră în cazan nu este prea frig - în caz contrar, schimbătorul de căldură se poate sparge în momentul cel mai neadecvat.

Pentru a evita acest lucru, se adaugă la circuitul de încălzire o supapă simplă cu 3 căi (cu termoelement). Datorită lui, înainte ca agentul de răcire rece să pătrundă în boiler, va exista o cupolă de apă fierbinte din conducta de alimentare.

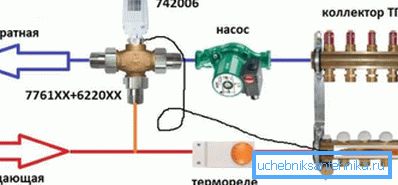

Exemplu de conectare pentru supapa cu trei căi

Atunci când alegeți, trebuie să luați în considerare încă un lucru - în comparație cu producătorii autohtoni, omologii importați au uneori un perete de schimbător de căldură mult mai subțire. Acest lucru se datorează tehnologiei avansate de turnare, astfel încât pentru fiecare cazan o diferență de temperatură acceptabilă să fie diferită.

Rezumând

În ciuda unor dezavantaje, cum ar fi inerția ridicată, costurile și greutatea ceva mai mari, cazanele din fontă rămân populare. Nu în ultimul rând, acest lucru se datorează durabilității ridicate și rezistenței la coroziune a metalului.

Materialul propus vă va permite să vă familiarizați cu principalele caracteristici ale cazanelor cu combustibil solid încălzit din fontă și să decideți dacă un astfel de dispozitiv este potrivit pentru sistemul de încălzire.

Videoclipul arată punctele forte și punctele slabe ale cazanelor din fontă și oțel.
