Cazane de încălzire autonome: cum să alegeți designul

Într-o casă de țară este adesea o problemă urgentă de încălzire în sezonul rece. Sobe convenționale pe bază de cărbune sau arderea lemnului nu sunt foarte eficiente: costurile cu combustibilul lor sunt iraționale, durează mult timp pentru îndepărtarea funinginii și a cenușii, iar în camere există o scădere a temperaturii. O soluție excelentă a problemei vor fi cazanul de încălzire.

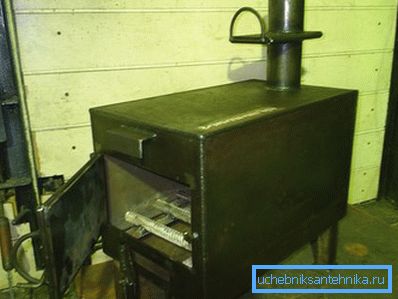

Astfel de unități sunt mai moderne și mai eficiente decât cuptoarele. Cu o putere suficientă, dispozitivul va putea încălzi nu numai o clădire rezidențială, ci și o clădire comercială industrială. Dacă se dorește, o astfel de unitate poate fi făcută manual.

Cum funcționează boilerul pentru încălzire

Toate cazanele de încălzire sunt aranjate în conformitate cu același principiu - arderea combustibilului transferă energia termică către schimbătorul de căldură. Aceasta încălzește suportul de căldură - apă, ulei, antigel (a se vedea și articolul Calculul radiatoarelor de încălzire: nevoia de energie termică și numărul de secțiuni).

Pentru eficacitatea unității sunt doi indicatori.

1. Nivelul de ardere a combustibilului. Atunci când o cantitate insuficientă de oxigen cu deșeuri de ardere elimină vapori de combustibil lichid sau gaz de piroliză și pot renunța la multă energie în timpul arderii, atunci cazanul de încălzire de casă trebuie modificat.
2. Dispozitiv schimbător de căldură. Cu cât este mai mult zona de contact a camerei de ardere și a rezervorului de apă, cu atât mai multă energie termică este transferată de pe suportul de căldură combustibil pentru o anumită perioadă de timp.

Fiți atenți! Pe această bază, temperatura deșeurilor de ardere ar trebui să fie cât mai scăzută. Odată cu căderea acestui indicator la randamentul cazanului crește. În plus, cu cât temperatura din coș este mai scăzută, cu atât este mai durabilă și funcționarea unității este mai sigură.

Alegerea designului dispozitivului

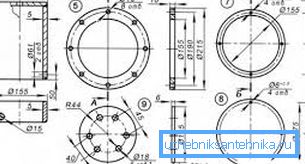

Când faceți desene de cazane de încălzire la domiciliu, disponibilitatea materialelor și un anumit tip de combustibil în zona dvs. vor afecta aspectul și funcționarea acestora.

1. Disponibilitatea materialelor. Oțelul rezistent la căldură este mai potrivit pentru unitățile de încălzire decât oțelul inoxidabil obișnuit. Dar acesta din urmă este folosit mai des. Ideea este că materialul este ușor accesibil, iar prețul său este mai mic.
2. Capacitatea de procesare. Oală de fontă nu se poate face acasă.

Prin urmare, atunci când sunt fabricate cazane de combustibil solid pe bază de combustibil solid, cel mai comun material pentru acestea este tabla.

1. Grosimea oțelului ar trebui să fie de 4/5 mm. Aveți posibilitatea să se ocupe de o mașină de șlefuit, de sudură cu gaz sau electric.
2. Dispozitivul unității depinde de tipul de combustibil selectat.
3. Designul este influențat de metoda de circulație a apei în circuit.
4. Instrucțiunea arată că, pentru ca apa să fie încălzită să circule prin convecție naturală, este necesară o înălțime considerabilă a rezervorului și o secțiune mare a duzei, precum și circuitele de încălzire. Cu cat diametrul este mai mic, cu atat rezistenta hidraulica este mai mare si cu atat viteza de circulatie este mai mica.
5. Dacă puneți pompa, aceasta va crește viteza debitului de apă, permițând astfel reducerea secțiunii transversale a țevilor și a înălțimii rezervorului.

Atunci când cazanele de încălzire pentru casa sunt montate, merită să vă amintiți câteva recomandări.

1. Este mai bine să se facă circuitele de încălzire și duzele unității din țevi cu o secțiune transversală de cel puțin 32 mm.
2. De când pompa este oprită, debitul agentului de răcire scade, temperatura crește. Prin urmare, circuitul de încălzire trebuie să fie din țevi galvanizate. Analogii de plastic (rezistența scăzută la temperaturi ridicate), chiar și întărite, este mai bine să nu se folosească.

Tipuri de unități

Cele mai comune cazane de lemn.

Agregate din lemn

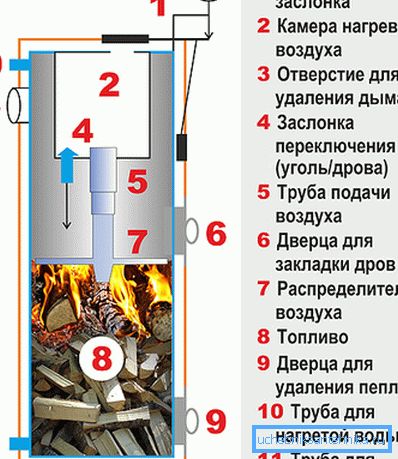

1. Cea mai simplă boiler de încălzire pe bază de lemn are aspectul a doi cilindri, dintre care cel mai mic este situat în interiorul celui mai mare.
2. Structura interioară este o cutie de foc, iar cea exterioară este un rezervor de apă.
3. Pentru a minimiza lucrările de sudură, este posibilă utilizarea unei țevi cu secțiune mare cu pereți groși ca corpul unității.

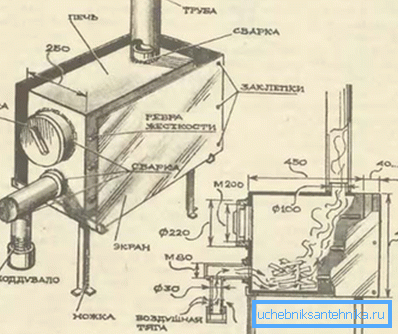

4. Boilerul de uz casnic pe lemn poate avea dimensiuni și forme diferite, în funcție de disponibilitatea acestor sau a altor materiale. Deci, puteți monta un cuptor dreptunghiular sudat în interiorul unui rezervor cilindric de apă. Ca o opțiune - pentru a pune în cuptor o bobină sau un schimbător de căldură de la un număr de țevi dispuse longitudinal sau transversal.
5. Cazanele din lemn pot fi depozitate pe orice tip de combustibil solid. Pentru ei, cărbune adecvat, pelete, lemn de foc obișnuit, brichete de turbă uscată etc.

Principalul dezavantaj al acestor dispozitive este eficiența lor scăzută.

Analogii de piroliză

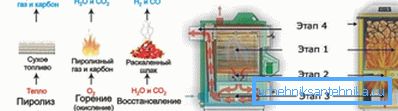

1. În astfel de cazane, la temperaturi de 200/800 ° C și o cantitate limitată de oxigen, lemnul emite căldură în timpul arderii și este transformat în gaz de piroliză și cocs de lemn. Mai mult, aerul este amestecat în gazul încălzit, ceea ce face ca substanța să se aprindă prin eliberarea unei cantități mari de energie termică.
2. Rezultatul este eficiența ridicată a dispozitivelor, ajungând la 92%. Pe o porțiune a unității de combustibil se poate opera 10/12 ore. Cazanul obișnuit cu combustibil solid are un indicator de 4 ore.
3. Combustibilul din unitate arde cu o cantitate minimă de deșeuri. Arderea gazului poate fi reglată prin intermediul automatizării.

Fiți atenți! Atunci când fracțiunile gazoase și solide ale combustibilului sunt arse separat, cerințele pentru conținutul de umiditate al lemnului de foc cresc. Cu o valoare a gazului mai mare de 30%, cu un volum mare de arsuri de vapori de apă, nu contează.

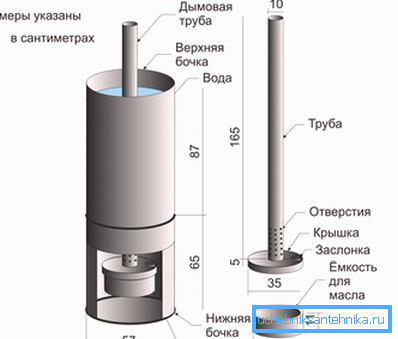

Unități de ulei uzat

Cazane interesante pentru a lucra. Se evaporă uleiul înainte de a arde. Când unitatea atinge temperaturile de funcționare, picurarea în paletul încălzit este transformată instantaneu în gaz, care, atunci când este ars, încălzește schimbătorul de căldură.

Ca combustibil în astfel de unități, puteți utiliza motorină.

Echipamente electrice

Boilerul de uz casnic pentru încălzire este foarte simplu în proiectare. În interiorul țevii de secțiune mare au încălzitor. Țeava de retur este sudată de carcasă de dedesubt, alimentarea este montată pe partea superioară.

Trebuie remarcat faptul că nu este permisă conectarea cazanelor electrice cu o capacitate mai mare de 7 kW la rețea la 220 volți.

Tensiunea la 380 nu este peste tot.

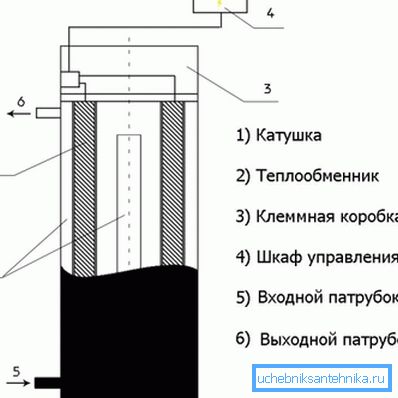

1. Cazan de incalzire cu incalzire de casa mai complicat.

1. Designul său cel mai simplu constă dintr-o țeavă de plastic groasă cu pereți groși. Șnurul smalț este înfășurat în jurul acestuia în 100 de rotații.
2. Este conectat la un invertor de sudare cu un curent de ieșire de 15 A.
3. În interiorul casei există elemente încălzite cu curent vortex - bara de oțel de tăiere sau sârmă groasă.
4. Conducta de retur este conectată la carcasă de dedesubt și la alimentarea de sus.
5. Circuitul este umplut cu lichid de răcire, iar unitatea este conectată la sursa de alimentare.
6. O pompă nu este necesară pentru un astfel de dispozitiv. Circulația asigură convecția apei încălzite.

concluzie

Cazanele de încălzire se pot realiza independent. Astfel de dispozitive sunt mult mai eficiente decât cuptoarele și pot crește performanța sistemului de încălzire (vezi și articolul Sistemul de încălzire cu auto-curgere: Caracteristicile dispozitivului).

Videoclipul din articol conține încă multe lucruri interesante.
