Cazane de încălzire cu două circuite - garanție termică în

Nu intotdeauna sistemul de incalzire centralizata si apa calda functioneaza perfect. De cele mai multe ori există situații în care temperatura apei din baterii lasă mult de dorit, aceeași problemă apare și în cazul apei calde. Cazanul de încălzire cu două circuite va fi o adevărată salvare în această situație.

Ce este instalarea cazanului?

Cea mai importantă realizare este independența față de funcționarea sursei de alimentare cu apă caldă și încălzirea centralizată. Principalul lucru este să mențineți fluxul de apă rece, iar încălzirea acestuia va furniza cazanul.

Cazanul cu două circuite oferă avantaje precum:

• cazanele nu ocupă prea mult spațiu, astfel încât acestea să poată fi instalate chiar și în apartamente de mici dimensiuni, unde lipsa spațiului liber este un fenomen comun. Nu este nevoie să le alocați o cameră separată;

• Marea majoritate a modelelor moderne sunt prevăzute cu dispozitive pentru reglarea funcționării încălzirii. Datorită acestui fapt, este posibilă obținerea unui microclimat optim în apartament;

Fiți atenți! Pe lângă ajustarea funcționării încălzirii, există și o economie semnificativă a costului încălzirii.

• siguranța după instalarea cazanului la domiciliu nu este redusă, producătorii folosesc protecție multi-dispozitiv împotriva supraîncălzirii, deci chiar dacă un arzător nu reușește, se va opri pur și simplu și nu se va întâmpla nimic groaznic.

Există câteva defecte minore:

• apa caldă va începe să curgă nu imediat, dar după un timp, este tipic pentru funcționarea apei calde. Faptul este că un cazan de încălzire cu circuit dublu trebuie să aibă rapid timp pentru a încălzi apa rece care trece prin țeavă și asta va dura ceva timp;

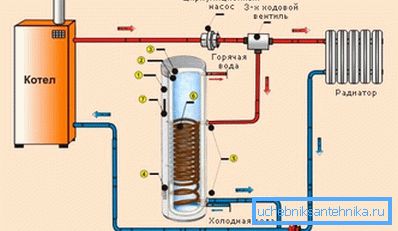

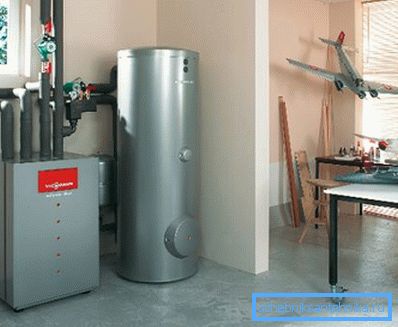

Fiți atenți! Dacă nevoia de apă fierbinte este mare, atunci este logic să vă opriți la schema de alimentare cu apă caldă cumulată (HWS). În acest caz, este instalat un cazan în care sunt depozitate câteva zeci de litri de apă fierbinte.

• atunci când se utilizează pentru alimentarea cu apă caldă, apa caldă este furnizată numai la un punct de demontare. Dacă suprafața apartamentului este mare, nu este foarte convenabilă;
• conducerea unui cazan de încălzire cu două circuite este mai complicată decât una cu circuit unic.

Clasificarea cazanului dublu

Clasificarea unui astfel de dispozitiv poate fi efectuată în funcție de mai multe criterii, de exemplu, după tipul de aprindere, metoda de instalare, tipul de combustibil etc. Înainte de a alege un anumit model, ar fi frumos, cel puțin într-o formă generală, să vă familiarizați cu tipurile de astfel de dispozitive.

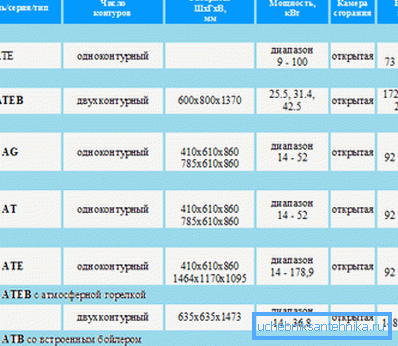

Prin metoda de instalare pot fi identificate:

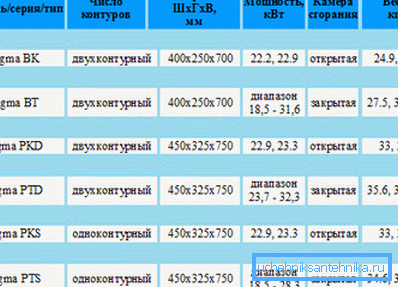

• modele de perete - frecvent utilizate în apartamentele orașului;

• analogii de podea - sunt mai puternice, dar ocupă și locuri care nu sunt un exemplu. Astfel de modele sunt cele mai des folosite în case particulare, iar pentru ele sunt oferite camere separate.

Cazanele cu două circuite pot fi clasificate pe tipuri de lucrări:

• cu o cameră de combustie deschisă (a doua denumire este atmosferică) - se disting prin costuri reduse, dar eficiența este scăzută, temperatura gazelor la ieșire este de aproximativ 1000 ° C. Aerul pentru arderea combustibilului este luat direct din încăperea unde este instalat cazanul;
• modelele turbo-încărcate - aici camera este deja închisă și arderea combustibilului are loc cu o eficiență mai mare;

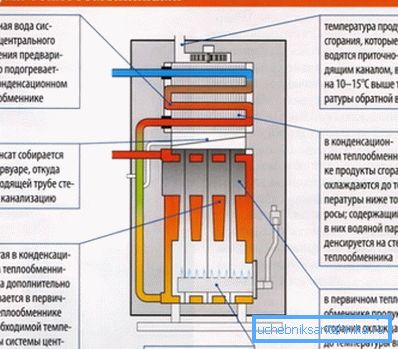

• Boilerele de condensare - până în prezent, din punct de vedere al eficienței, probabil cea mai bună opțiune. La ieșire, gazele au o temperatură deja de ordinul a 500 ° C, adică eficiența dispozitivului este mai mare (în funcție de producători, cu aproximativ 30% în comparație cu analogii atmosferici). Singurul dezavantaj este costul, prețul modelului de condensare poate fi de câteva ori mai mare decât valoarea "aspiratului".

După tipul de aprindere pot fi identificate:

• modele cu aprindere electronică, în acest caz automatizarea va controla funcționarea arzătorului pe baza temperaturii lichidului de răcire;
• și dispozitive în care aprinderea este efectuată cu ajutorul unui piezo. Principalul avantaj poate fi considerat independența de electricitate, astfel de dispozitive sunt cel mai adesea folosite în casele de țară și în casele de țară unde există întreruperi de energie.

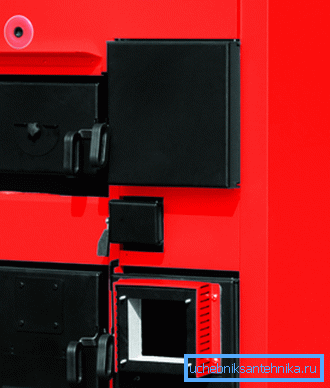

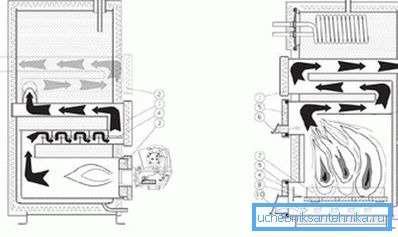

Separați cazanele de încălzire cu circuit dublu. Astfel de dispozitive sunt destinate utilizării simultan a 2 tipuri de combustibil. Se utilizează legături cum ar fi lemne de foc - gaze, gaze - motorină, lemne de foc - motorină, gaz - electricitate etc. Principala diferență față de dispozitivele convenționale este aceea că există 2 camere de combustie simultan (una pentru gaze și combustibil solid).

De asemenea, destul de des ele sunt în plus dotate cu încălzitoare electrice, cu toate acestea, în acest caz, energia electrică acționează ca o asigurare, și nu principala sursă de căldură. Când înlocuiți combustibilul, este suficient doar să schimbați arzătorul, acest lucru se face manual, fără a solicita specialiști.

Fiți atenți! Este posibil să conectați mai multe sisteme de încălzire la astfel de dispozitive, deoarece există mai multe ieșiri. Astfel, lucrările a două sau chiar mai multe circuite de încălzire pot fi prevăzute cu un cazan cu combustibil dublu.

Mai multe despre dispozitiv și principiul de funcționare al cazanului cu două circuite

Pe scurt, principiul funcționării oricărui cazan poate fi descris foarte simplu. Combustibilul este ars, energia eliberată este utilizată pentru încălzirea apei, care este apoi alimentată fie la conductele sistemului de încălzire, fie la conductele de apă caldă menajeră. Aceasta este o abordare destul de simplistă, deci este logic să se ia în considerare funcționarea și dispozitivul cazanului în mai multe detalii.

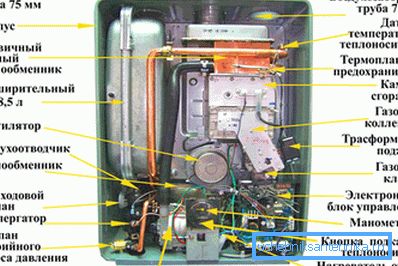

Dispozitiv cazan cu 2 circuite

O caracteristică caracteristică a unui astfel de dispozitiv este prezența a 2 schimbătoare de căldură, dintre care unul este utilizat pentru preîncălzirea lichidului de răcire, iar al doilea - pentru a satisface nevoile apei calde menajere. În piață puteți alege între 2 opțiuni:

• încălzirea cazanelor cu două circuite cu 2 schimbătoare de căldură separate (primar și secundar). Primarul este format din tuburi de cupru cu aripioare de plăci de cupru - aveți nevoie de transfer termic maxim într-o zonă mică, deci numai cupru. Secundar - utilizat pentru alimentarea cu apă caldă;


• în unele modele se utilizează schema de "țeavă în țeavă", adică în interiorul unei țevi cu diametru mare (apa se deplasează de-a lungul acesteia pentru încălzire), se află o conductă mai mică, iar apa pentru ACM curge de-a lungul acesteia.

Cum funcționează un cazan cu 2 circuite

Reglarea modurilor de funcționare a cazanului se realizează prin intermediul unei supape cu trei căi, care este responsabilă de locul în care se deplasează apa caldă - la sistemul de încălzire sau la conducta de apă caldă menajeră.

Sunt posibile 2 moduri de operare:

• în modul de încălzire al casei, schimbătorul primar de căldură se încălzește în timpul arderii combustibilului, iar supapa blochează curgerea apei în conducta de apă caldă;
• în modul de preparare a apei calde menajere, totul se întâmplă exact opusul - încălzirea temporară a sistemului de încălzire temporar, iar toată apa caldă intră în sistemul de preparare a apei calde menajere.

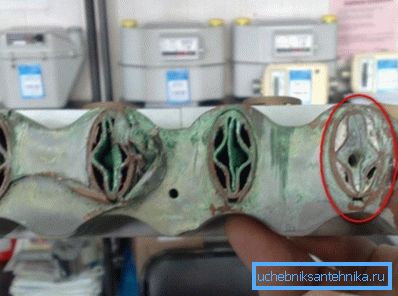

Având în vedere acest mod de funcționare al cazanului, este mai bine să rămâneți pe model cu 2 schimbătoare de căldură separate. Faptul este că face reparațiile mai ușoare. În timp, compoziția apei de la robinet își va face treaba, iar schimbătorul de căldură va trebui să fie schimbat, dacă există 2, înlocuirea va fi mai ieftină.

Este posibil să se utilizeze simultan mai multe cazane

Uneori, această împărțire a modurilor de funcționare nu este adecvată, caz în care se pune întrebarea dacă este posibilă instalarea unui cazan separat pentru încălzire și necesarul de apă caldă menajeră.

Se poate argumenta că:

• din punct de vedere pur tehnic, acest lucru este posibil, dar conectarea a două cazane pentru încălzire, cu condiția ca una dintre ele să fie utilizată în mod specific pentru alimentarea cu apă caldă, este ilogică. De fapt, în acest caz, puteți uita de ajustarea apei în mixer, în acest caz este mai convenabil să instalați o coloană pentru încălzirea apei;

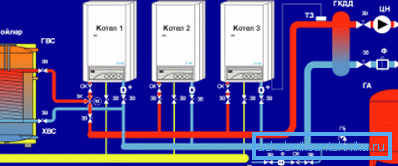

• Puteți conecta mai multe cazane de joasă putere într-o cascadă (adică, în serie). În acest caz, fiecare următor va fi inclus în lucrare după ce puterea celor precedente nu este suficientă. Aceasta va oferi opțiunea cea mai flexibilă pentru reglarea operațiunii de încălzire, pot fi utilizate atât cazane convenționale, cât și combustibili cu combustibil dublu.

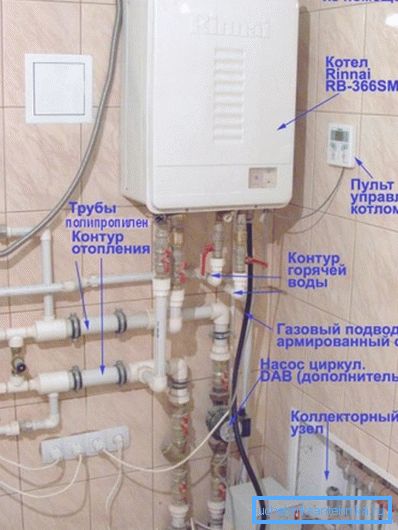

Caracteristici de legare

Sub bandă se înțelege conectarea corectă a cazanului la sistemul de încălzire. Dacă doriți, puteți lista mai mult de o duzină de moduri. potrivite pentru situații diferite. Principala diferență față de conectarea unui boiler cu un singur circuit este aceea că, în loc de unul, este necesar să se lucreze cu 2 iesiri - sistemul de încălzire este conectat la unul și iar DHW către celălalt.

Luați în considerare câteva recomandări generale:

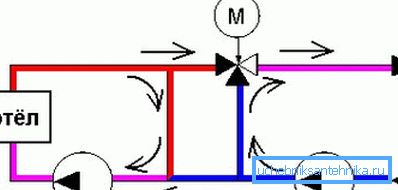

• Există adesea consumatori cu niveluri de putere semnificativ diferite în circuitele de încălzire (de exemplu, radiatoarele convenționale sunt însoțite de un sistem de încălzire "în anumite încăperi"). În acest caz, în circuitul de încălzire se introduce un separator hidraulic (cunoscut și sub denumirea de anuloid sau hidroabsorbator). Acest lucru permite o separare maximă a circuitului cazanului și a circuitului prin includerea unor încălzitoare cu putere redusă;

• conductele pot fi simplificate în mod semnificativ dacă cazanul are deja astfel de elemente ale sistemului de încălzire ca o pompă de circulație, rezervor de expansiune, sistem de securitate;

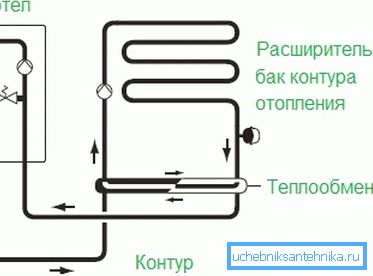

• același boiler poate fi utilizat pentru un sistem combinat de încălzire, apa poate fi utilizată într-o parte separată a acestuia și antigel în altă zonă. Instrucțiunea de legare în acest caz necesită instalarea unui separator. De fapt, acest dispozitiv împarte sistemul de încălzire în 2 circuite, sursa de energie pentru ele este comună, dar celelalte elemente (pompă, rezervor de expansiune etc.) sunt comune;

• Alimentarea cu apă caldă este conectată la a doua priză de pe cazan.

Rezumând

Utilizarea unui cazan cu 2 circuite va reduce dependența casei de încălzirea centralizată și de apa caldă. Desigur, costul unui astfel de dispozitiv este semnificativ, dar confortul și economiile obținute prin reglarea funcționării sistemului de încălzire merită. Materialul propus va permite, în termeni generali, să se familiarizeze cu tipurile de cazane, cu dispozitivul și principiul de funcționare, precum și cu nuanțele conexiunii lor.

Videoclipul arată un exemplu de legare a unui cazan cu două circuite.
