Cazane de încălzire pe casă: o prezentare generală și

Pentru a încălzi conacele în acest moment se utilizează sobe, seminee, suflante, precum și cazane de uz casnic pe gaze, electrice, diesel și combustibili solizi, care pot fi modificări diferite și pot funcționa conform unor principii diferite.

Instalarea unui anumit dispozitiv de încălzire depinde de condițiile tehnice ale proiectului de construcție, precum și de posibilitatea utilizării unuia sau a altui tip de resursă energetică, adică dacă aveți gaz natural sau dacă casa dumneavoastră este electrificată.

Cu toate acestea, vă veți alege, dar vă vom spune de la care modele puteți face această alegere în general, adică vom explica modul în care funcționează și vom afișa un videoclip în acest articol.

Cazane cu combustibil solid

tradițional

Să aruncăm o privire asupra funcționării cazanelor de combustibil solid pe bază de combustibil solid pe modelul DAKON DOR 12 - acest model are o autonomie completă (nu depinde de electricitate) și practic aici se utilizează orice combustibil solid (lemn și cărbune), dar materialul optim pentru ardere este cărbunele. Reglarea puterii se efectuează cu ajutorul amortizoarelor (regulator termomecanic), care măresc sau scade fluxul de aer în camera de combustibil și sângerăm.

Schimbătorul de căldură pentru DAKON DOR 12 este fabricat din oțel extra-rezistent la căldură, dar există și modele în care schimbătoarele de căldură sunt realizate din fontă - datorită pereților groși, durata de viață a unității crește. În acest caz, arderea combustibilului asigură o eficiență ridicată a combustiei, datorită designului special al camerei de combustibil.

Utilizează aer primar și secundar, care este reglat nu numai de supape, ci și de un sistem de rotire și înclinare a grătarului, precum și de o manevră care se află pe partea laterală a cazanului.

Segmentele rezistente la căldură și plăcile de sticlă din camera de combustie sunt catalizatori de combustie și, în plus, sporesc durata de viață a aparatului (nu arde prea repede). Un buton de ajustare este montat pe ușa scobitului de cenușă, care este, de asemenea, un catalizator de combustie - reglează fluxul de aer primar. Pe panourile laterale, în partea lor mijlocie, există deschideri speciale pentru alimentarea și reglarea aerului secundar.

Notă. Pârghia de scut, disponibilă în aproape toate modelele, face posibilă eliminarea deschiderii focarului pentru a separa cenușa sau zgura de combustibilul ars. Aproape toate cazanele de acest tip au un termomanometru pe partea din față. Combustibilul poate fi încărcat de sus, din lateral sau automat, printr-un container de încărcare cu care sunt furnizate unele cazane.

Generator de gaze

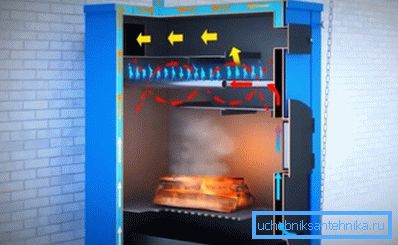

Piroliza sau cazanele de uz casnic generatoare de gaz pentru încălzirea cu combustibili solizi funcționează destul de diferit, spre deosebire de unitățile tradiționale, produc o emisie minimă de produse de combustie în atmosferă, deoarece combustibilul arde aproape complet.

Principiul de funcționare este eliberarea gazului de piroliză la o temperatură de 200 ° C și lipsa de oxigen, amestecarea acestuia cu aer secundar fierbinte și arderea finală a acestui gaz în post-arzător.

În mod simplu, combustibilul solid este pus în camera primară de combustibil și, după o aprindere suficientă, accesul aerului primar, care prin suflanta sub grătar susține arderea, este redus foarte mult - lemnul sau cărbunele pur și simplu fumează, ceea ce înseamnă evoluție intensă a gazului de piroliză. Reglarea se face folosind vane speciale.

Gazul de piroliză eliberat (produsul de descompunere termică a combustibilului) intră în camera de ardere și în timpul trecerii cazanului la modul de generare a gazului, aerul secundar intră și în camera de ardere care ajunge la temperatura cerută de-a lungul căii (prin cuptor) și intră într-o reacție termochimică cu gazul de piroliză.

Acest aer secundar încălzit nu curge în mod arbitrar, ci prin deschideri special calibrate în post-arzător, ceea ce vă permite să reglați viteza procesului și, prin urmare, puterea cazanului.

Notă. La arderea combustibilului solid așa cum este descris mai sus, cel puțin 90% din materialele solide și produsele de descompunere termică ard, ceea ce indică o puritate ecologică ridicată a cazanelor generatoare de gaz. Eficiența acestor cazane este de până la 85%, iar modulul de comandă a puterii poate funcționa în intervalul de la 60% la 65%.

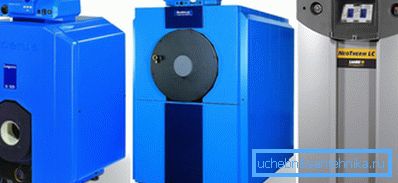

Cazane cu motorină

Cea mai solicitată tip de combustibil pentru astfel de cazane este solare și instruirea insistă asupra depozitării separate a combustibilului, adică nu în încăperea cazanului, ci într-o altă încăpere sau într-un fel de container pentru a evita incendiul.

Unitățile ele însele pot fi făcute:

• fie din oțel;
• fie din fontă.

Dar pentru casele de tara, preferinta, de regula, este acordata celei de-a doua optiuni - pozitia sa in timpul functionarii este cea mai fiabila. Dar modelele de oțel sunt fabricate pentru podea și pentru montarea pe perete, deși versiunea montat nu este în niciun caz cel mai bun vânzător, în ciuda faptului că are un strat gros de izolație termică.

Actuala întreținere profesională a acestui tip de unitate se traduce, de obicei, la controlul tehnic al duzei de combustibil și a arzătorului, precum și la curățarea regulată a coșului de fum. Conform metodei de producere a energiei termice, cazanele cu combustibil lichid sunt împărțite în tradiționale și condensate, unde a doua opțiune este mai productivă, deoarece permite utilizarea cantității maxime de energie a instalației în sine.

Principiul de funcționare al unei unități diesel este de a încălzi schimbătorul de căldură, care este, de obicei, făcut din fontă mai puțin frecvent din oțel rezistent la căldură, care apare cu un arzător și aici principala diferență este că pot fi:

• singură etapă,
• în două etape,
• modulare.

Diferența de grade este amploarea intervalului de ajustare. Astfel, arzatoarele cu o singura treapta nu sunt reglementate deloc, adica au o putere de incalzire constanta, arzatoarele in doua trepte, respectiv, au doua nivele, dar modularea poate fi setata la orice mod adecvat pentru un caz dat.

Boilerele diesel pentru încălzirea locuințelor de tip modern sunt echipate cu un sistem electronic de comandă care controlează automat sistemul și îl oprește în cazul unor probleme de echipament, menține temperatura pe care o setați și are mai multe niveluri de protecție. Unitățile pot fi monocurent - proiectate numai pentru încălzirea clădirii, dublu-circuit - cu funcția suplimentară de apă fierbinte prin scurgere și dublu-circuit cu cazan, unde funcția de apă caldă este în mod constant.

Atenție! Nu încercați să căutați vânzarea unui arzător atmosferic pentru combustibil lichid - acestea nu există! Procesul de ardere a combustibilului are loc numai după ce este pulverizat de către duza.

Cazane electrice

Element de încălzire

Explicarea fotografiei:

1. Incalzitoarele sunt situate în partea de sus și de jos;
2. Schimbător de căldură lichid;
3. Strat lichid izolant;
4. Rezervor de expansiune;
5. Supapă de siguranță OB;
6. Senzor de presiune;
7. Grupul hidraulic (țevi, robinete și supape);
8. Ventilul de aerisire al schimbătorului de căldură: A - revenire din sistem, B - alimentarea sistemului

De cele mai multe ori, cazanele care lucrează la elementele de încălzire produc tip montat pentru montare pe perete și sunt destul de justificate. Adâncimea dispozitivului nu depășește de obicei 25-30 cm, ca să nu mai vorbim de designul excelent al unităților, care se potrivește foarte bine în orice interior al camerei.

Puteți alege un microclimat corespunzător pentru cameră prin setarea temperaturii dorite și această funcție este furnizată de supapele termostatice declanșate, echipate cu senzori care monitorizează temperatura în încăpere și în circuitul de încălzire.

Încălzitorul tubular electric este fabricat din oțel, cupru sau titan, iar în acest tub există o spirală care este fabricată din nirom și tijele de contact sunt lipite la capete. Spirala din tubul metalic este presată de nisip de cuarț, iar tijele de contact sunt fixate cu dopuri de porțelan, astfel încât nicromul nu are contact cu mediul extern.

Puterea cazanelor care funcționează din rețeaua 220 / 380V poate fi foarte diferită una de cealaltă, însă pentru uz casnic se utilizează de regulă unități monofazate (220V), în cazul în care producția poate fi cuprinsă între 2 și 30 kW.

De exemplu, în fotografia de sus se află modelul german WAILLANT eloBLOCK, care ocupă locul doi în lume în popularitate pe piață. Puterea unui astfel de dispozitiv poate fi de aproximativ 6-28 kW, astfel încât să puteți alege întotdeauna modelul potrivit pentru un conac cu orice zonă de spațiu încălzit.

Modelul WAILLANT eloBLOCK are un regim maxim de încălzire a apei de până la 85 ° C, ceea ce este tipic pentru majoritatea cazanelor similare care funcționează pe elementele de încălzire. În această modificare, rezervorul de expansiune are o capacitate de 7 litri, iar presiunea de lucru poate varia între 0,8 și 3,0 bar, deși intervalul optim recomandat este de 1-2 bari. Un astfel de dispozitiv cântărește doar 34 kg, iar dimensiunile (înălțime / lățime / adâncime) sunt 740x410x330 mm.

electrozi

În cazanele cu electrozi, principiul încălzirii căruciorului de căldură este fundamental diferit de toate celelalte metode, fie că este vorba despre unități de gaz, diesel sau combustibil solid - aici sursa de încălzire a circuitului de încălzire este lichidul însuși. Principiul de funcționare este foarte simplu aici - în rezervor există doi electrozi polari, care sunt în permanență în contact cu lichidul de răcire.

Indiferent dacă este vorba despre un cazan de 220V sau 380V, acesta rămâne încă la o frecvență de 50 Hz, deci polaritatea electrozilor se schimbă de 50 de ori pe secundă, ceea ce, cu aceeași frecvență, determină mutarea ionilor în direcții opuse. Din această viteză de mișcare a ionilor, lichidul se încălzește și intră în circuitul de încălzire într-o stare fierbinte, se obține un fel de cazan cu debit, numai că nu există schimbător de căldură și arzător.

Se pare că lichidul de răcire închide electrozii și dacă apare o scurgere, circuitul se deschide și sistemul se oprește din cauza absenței unui scurtcircuit în circuitul de tensiune.

Folosind acest tabel, puteți alege modificarea dorită a cazanului.

gaz

Convecție (tradiționale) cazane

În Federația Rusă se utilizează cel mai adesea cazanele tradiționale pe gaze, care funcționează pe principiul convecției - un arzător cu gaz care este amplasat în camera de încălzire, încălzind schimbătorul de căldură și, într-un cerc închis, dă apă fierbinte sistemului.

Schema de lucru este destul de simplă, dar, în același timp, căldura care este în cameră nu este consumată pentru încălzire, ci este evacuată în tubul de aerisire de evacuare ca produse de ardere a deșeurilor. Ca urmare, eficiența lor nu depășește 90%, deși puterea de ieșire poate fi diferită - de la 16 kW la 36 kW și chiar mai mult, dar acest lucru crește semnificativ consumul de gaze.

Unitățile tradiționale de gaz pot fi montate sau montate pe podea, precum și cu un singur circuit, care sunt utilizate numai pentru sistemul de încălzire sau cu circuit dublu, unde cel de-al doilea circuit este proiectat pentru alimentarea cu apă caldă (HWS). Toate aceste instalații sunt echipate cu senzori electronici care alcătuiesc supapa de control, o pompă de circulație integrată și o aprindere electronică.

Schimbătoare de căldură

• Cel mai important dezavantaj al unui astfel de echipament îl reprezintă schimbătoarele sale de căldură, care pot fi fabricate din oțel, fontă și aluminiu, iar punctul slab aici este condensul otrăvitor care apare ca urmare a arderii gazului și a gazelor. Punctul de formare a condensului este la 55-57 ° C, și de aceea temperatura optimă pentru cazanele de condensare este de 60-80 ° C.
• Dacă vorbim despre materiale, atunci cel mai fiabil, probabil, poate fi numit fontă din cauza zidurilor sale groase, însă, de fapt, dispozitivele din oțel rezistent la căldură au o durată de funcționare mai lungă, deși dacă respectați regulile de funcționare, puteți apela oricare dintre ele bine.

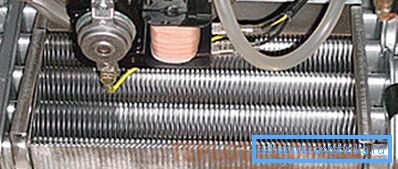

• Schimbătoarele de căldură prin programare pot fi împărțite în două tipuri - acestea sunt monocurent, care sunt utilizate exclusiv pentru încălzire și dublu-circuit - în care se adaugă funcția de apă fierbinte. Dar toate schimbătoarele de căldură cu două circuite sunt din nou diferite unul de celălalt - ele pot fi de tip bithermic (țeavă într-o țeavă) sau separate, unde încălzirea și alimentarea cu apă caldă sunt circuite separate.

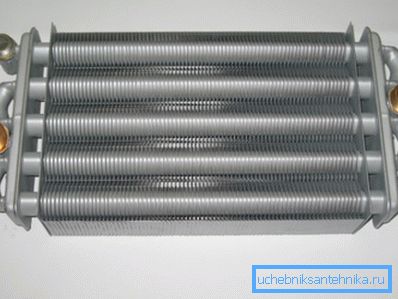

• La prima vedere, se pare că versiunea bithermic este mai bună, deoarece este mult mai compactă și mai ușoară, dar de fapt nu corespunde cu adevărata stare de lucruri, deși în capacitate și putere se pot potrivi exact unul cu celălalt. Lucrul este că, chiar și în sistemele autonome, rareori oricine va folosi apă distilată, iar orice altă apă conține săruri și alcalii și nu poate fi curățată cu filtre de uz casnic.
• Ca urmare a încălzirii, se formează scări pe pereți, care într-un dispozitiv bitermic este aproape imposibil de curățat, deși există multe mijloace diferite pentru acest lucru - bucăți de scară. Dacă se află în spatele peretelui, acestea încă nu se dizolvă și creează un blocaj în tubul subțire. Experiența sugerează că este mai bine să cumpărați cazane de uz casnic pentru încălzirea gazelor cu schimbătoare de căldură separate, care pot fi curățate în eventualitatea formării scării pe ele.

Boilere de condensare

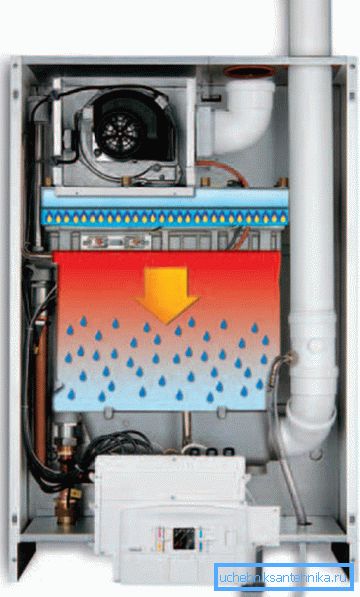

Pentru cazanele de condensare cu gaz, condensul nu devine inamicul, ci cel mai sigur mod de a crește eficiența unității - gândiți-vă doar la el, acest factor pentru majoritatea modelelor este de aproximativ 109-11%! Toate acestea sunt posibile datorită principiului funcționării unității.

În camera de ardere, în timpul funcționării, există aer cu vapori acide, a căror temperatură atinge 150-180 ° C, dar în unități tradiționale se scurge imediat prin conducta de ventilație în stradă, iar aici această căldură secundară este utilizată pentru încălzirea schimbătorului de căldură.

Când temperatura gazului atinge punctul critic (55-57 ° C), se transformă în condens de acid și cade la fundul camerei, unde printr-un canal special, prin filtre, este deviat în afara echipamentului.

Datorită acestui principiu, cazanele cu gaz condensat sunt numite și temperaturi scăzute, deoarece modul lor optim este de 30-55 ° C, deși acestea pot funcționa și la 110 ° C și pot furniza un circuit de încălzire la temperatură ridicată. Ele sunt foarte convenabile pentru a utiliza un sistem de încălzire prin pardoseală, în care temperatura transportatorului de căldură este rareori chiar până la 50 ° C, plus o eficiență ridicată.

Desigur, prețul acestor cazane este mult mai mare decât cele tradiționale, dar acest raport de calități plătește foarte repede pentru costul inițial al unității.

concluzie

Aș dori să vă reamintesc că atunci când instalați orice cazan de uz casnic cu mâinile proprii, trebuie să invitați un specialist cu o licență pentru a inspecta lansarea. În acest caz, perioada de garanție va fi calculată nu de la data vânzării, ci de la pornirea unității.
