Cazane pentru încălzirea apei pe combustibili solizi:

Care sunt cazanele cu combustibil solid pentru încălzirea apei? Care sunt avantajele lor față de produsele care utilizează alți combustibili? Au defecte grave? Cum să conectați boilerul la circuitul de încălzire? Să încercăm să găsim răspunsurile.

dispozitiv

Cazanele moderne cu apă solidă sunt cazanul din oțel sau fontă, cu un jgheab de apă-schimbător de căldură conectat la sistemul de încălzire. Dupa incalzire, incepe incalzirea transportorului de caldura si procesele de convectie in el: apa calda se ridica in partea superioara a tricoului si apoi - in sus pe circuitul de incalzire; rece, în consecință, coboară.

Cu o lungime mică de umplere și configurația corectă, diferența de densitate dintre apa caldă și cea rece este suficientă pentru a asigura o circulație stabilă prin intermediul dispozitivelor de încălzire. Mai des însă, pompele de circulație pentru sistemele de încălzire sunt folosite pentru a crește rata de circulație și pentru a egaliza temperaturile radiatoarelor.

Aproape toate produsele moderne, inclusiv cazanele cu combustibil solid de origine rusă, sunt echipate cu cele mai simple echipamente automate - un termostat care acoperă suflanta atunci când lichidul de răcire este supraîncălzit. Aceasta limitează accesul oxigenului la cuptor și reduce puterea termică a sistemului.

Cu toate acestea: în cazanele de construcții tradiționale, eficiența scade. Arderea cu lipsa de oxigen mărește concentrația produselor de combustie incompletă: combustibilul se aruncă literalmente în conductă.

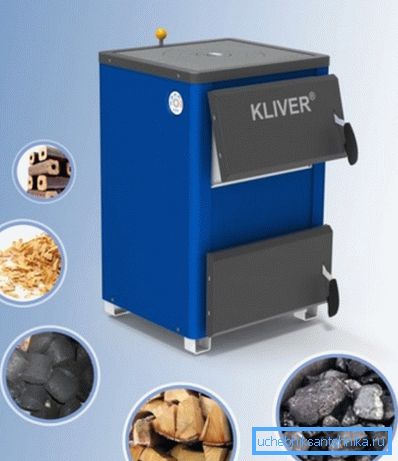

Ce cazane de combustibil solid pot folosi ca combustibil?

• Lemn de foc.
• Cărbune.
• Pelete (peleți presați din deșeuri de lemn).
• Turbă brichete.

În practică, ele combină adesea două funcții - încălzesc casa și le permit să scape de resturile combustibile.

Comparație cu alternativele

Cum funcționează și eficiența produselor discutate se referă la cele ale soluțiilor alternative?

goodies

Argumentul principal și, de fapt, singurul argument convingător în favoarea echipamentului de încălzire cu combustibil solid este prețul unui kilowatt-oră de căldură, în al doilea rând doar la gazul principal. Pentru a nu fi neîntemeiată, dăm valori medii pentru diferite tipuri de combustibil.

Notă: în zonele rurale, lemnul de foc deseori nu trebuie plătit în principiu. Colectarea periodică a lemnului mort este capabilă să furnizeze căldură fără costuri.

contra

Dar lista lor este destul de semnificativă.

• Cazanul necesită îndepărtarea produselor de ardere. În același timp, în cazul modelelor clasice, temperatura lor este suficient de mare încât să asigure în mod serios siguranța la foc: conducta de coș este trecută prin structuri din lemn printr-o conductă termoizolantă.
• Încălzirea cu combustibil solid înseamnă în mod inevitabil o anumită cantitate de funingine, care intră în casă și mirosurile asociate.

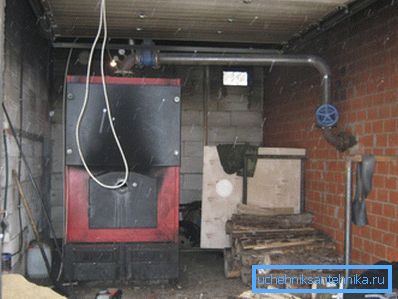

Apropo: instalarea de echipamente de încălzire într-o cameră separată de cazane rezolvă complet această problemă.

• În anumite condiții, în coș se poate produce răsturnarea tracțiunii: produsele de ardere încep să curgă în casă.. În plus față de mirosurile și funinginea deja menționate, aceasta înseamnă o oportunitate foarte reală de a fi otrăvit cu monoxid de carbon.
• În cele din urmă, principalul lucru: un sobă de lemn sau de cărbune necesită încărcare și curățare frecvente.. Frecvență descărcări pentru cazanele clasice - nu mai mult de 4 ore; cu pauze mai lungi, o scădere a temperaturii în casă devine vizibilă.

Performanță specială

Unele versiuni ale cazanelor sunt în măsură să aibă diferite grade de dezavantaje.

turbirovanie

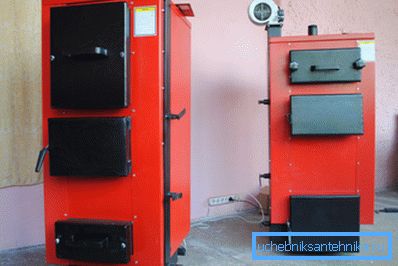

Instalarea ventilatorului de alimentare vă permite să reglați flexibil fluxul de aer în zona de combustie. Munca sa cu ușile din cutia de foc și tava de cenușă închisă face imposibilă acumularea de produse de ardere incompletă și răsturnarea forței.

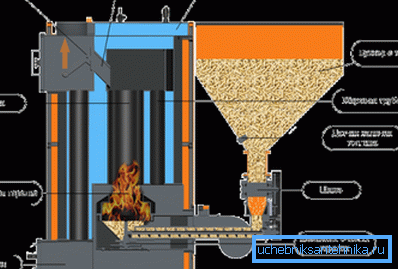

Bunker de peleți

Dispozitivul de produse automate pe peleți (printre care, de altfel, cazanele de încălzire pe bază de combustibili solizi din producția rusă sunt destul de numeroase) permite livrarea în timp util a combustibilului vrac. Durata de funcționare autonomă a acestor unități poate atinge câteva zile.

Generator de gaze

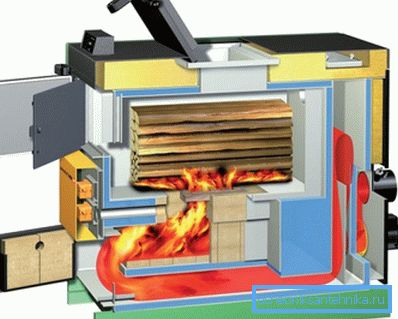

Generatoarele de gaze sau cazanele de piroliză cu apă caldă de tip piroliză sparg procesul de ardere a lemnului în două etape.

1. Inițial, combustibilul încorporat în cuptor se răcește cu un debit limitat de aer. Aceasta produce o cantitate mare de monoxid de carbon și hidrocarburi volatile.
2. Produsele de combustie incompletă datorită tracțiunii naturale sau forțate intră în camera de combustie, unde se amestecă cu aer proaspăt și se aprind.

Care este rezultatul?

• Puterea termică a cazanului poate fi reglată extrem de flexibil. Când camera de ardere este amplasată sub compartimentul primar, lemnul de foc va continua să se răcească chiar și cu o cantitate minimă de aer.
• Limita de putere nu mai este însoțită de o scădere a eficienței dispozitivului. Gazele de furnal sunt arse în întregime.
• În cele din urmă, frecvența încărcării cu combustibil crește la 10-12 ore.

Arsură de top

Următorul pas către creșterea autonomiei a fost făcut de inginerii lituanieni de la Stropuva. Ei au dezvoltat cazane pe bază de combustibil solid pe bază de apă, dintre care unul pe bancul de încercare a demonstrat o funcționare autonomă pe o singură încărcătură a focarului timp de 31 de ore.

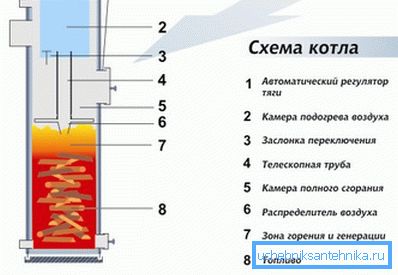

Esența inovării este transferul procesului de ardere de la partea inferioară a cuptorului la partea superioară.

1. Lemnul de foc sau cărbunele sunt încărcate într-o cameră volumică de combustie.
2. O conductă de aer mobilă coboară de sus, care va cădea când combustibilul arde, oferind accesul continuu al aerului de intrare pe suprafața sa. Canalul telescopic se termină cu un distribuitor masiv de aer din oțel rezistent la căldură - cu placă de sticlă. De asemenea, separă camerele de combustie primară și piroliză: produsele de ardere incompletă sunt arse în partea superioară a cazanului atunci când este furnizat aer curat.
3. Cea mai mică cenușă rămasă în cuptor după fumat este complet transportată prin coșul de fum prin fluxul de aer ascendent.

legare

Instrucțiunile pentru conectarea unui dispozitiv de încălzire cu combustibil solid la sistemul de încălzire depind de tipul acestuia.

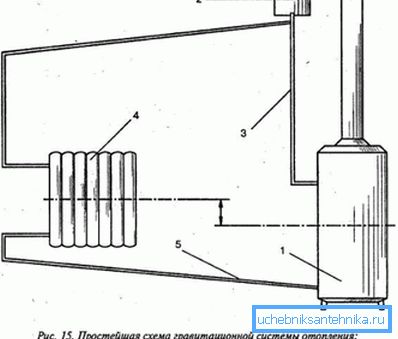

Sistemul gravitațional

Un sistem tipic de încălzire gravitatională într-o casă cu o singură etapă este o singură conductă Leningrad. Imbutelierea este un inel în jurul întregii case, în paralel cu care sunt conectate dispozitivele de încălzire.

Un colector de accelerație pornește de la duza de evacuare a cazanului: o țeavă de umplere groasă se ridică la o înălțime de 3 metri. Cu cât diferența de înălțime dintre punctul superior al colectorului de accelerație și boiler este mai mare, cu atât este mai mare presiunea creată în circuit, cu atât este mai rapidă circulația.

În partea superioară a umplerii este instalat un rezervor de expansiune deschis. După ce colectorul se toarnă, cu panta constantă cade la cazan.

O pantă ușoară vă permite să omorâți două păsări cu o singură piatră:

1. Apa de răcire este drenată prin umplerea gravitațională, revenind la ciclul de încălzire repetat.
2. Aerul și (când schimbătorul de căldură este supraîncălzit) aburul este deplasat în rezervorul de expansiune.

Pentru sistemul de încălzire cu circulație naturală, trebuie respectate următoarele dimensiuni:

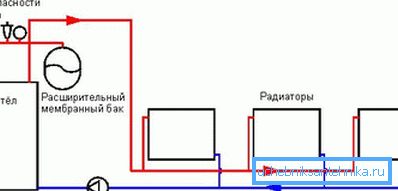

Circulația forțată

Pentru a crea un sistem cu circuite forțate de circulație și convecție, avem nevoie de o anumită cantitate de echipament suplimentar.

• De fapt, pompa de circulație.
• Pre-filtrul este instalat în fața pompei.
• Pompa de separare și filtrul de supape.
• Rezervor de expansiune închis cu un volum aproximativ egal cu 10% din volumul lichidului de răcire din circuit. Se montează, de regulă, după aproximativ 10 diametre de umplere după pompă.
• O supapă de evacuare care ameliorează presiunea în exces atunci când este supraîncălzită.
• Manometru pentru controlul presiunii sistemului.
• Aerisire automată.
• Macaralele lui Mayevsky se bazează pe numărul de radiatoare sau jumperi care se ridică deasupra nivelului general de îmbuteliere.

Când lungimea conturului este mai mică de 60 de metri, se poate face cu o țeavă cu un diametru interior de 20 mm; cu o dimensiune mai mare, îmbutelierea este utilizată la dimensiunea DU25.

Rețineți: nu confundați controlul și diametrul exterior. Astfel, conducta de oțel DN20 are un diametru exterior de 24-26 mm. Pentru claritatea conturului, din motive evidente, secțiunea internă este importantă.

Probe de cercetare

Odată cu importul de echipamente de încălzire, producția de cazane pe combustibil solid a fost stabilită de mult în spațiul post-sovietic.

Să ne cunoaștem o pereche de mostre.

CWR

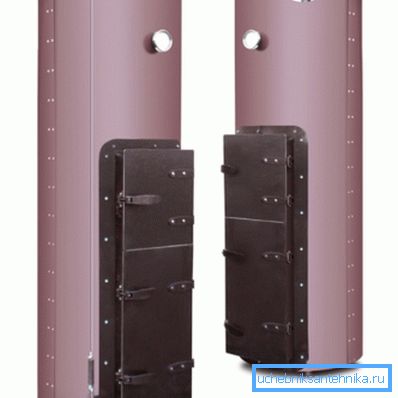

Sub marca CWR, cazanele de încălzire pentru combustibil solid de origine rusă sunt vândute de concernul Medved, care deține birouri în Kostroma, Moscova și Ivanovo. Caracteristica lor cheie este arderea de top; Puterea maximă de căldură a seniorului din gama de dispozitive, KVR-40, permite încălzirea casei până la 450 m2.

Este cu cel mai mare din familia KVR-40 că ne vom cunoaște mai bine unul pe altul.

Tis uni

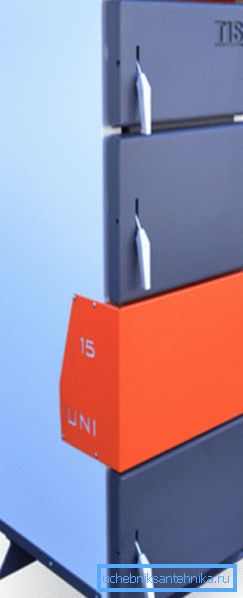

Produsul numit Tis Uni 25 în miniatura noastră prezintă boilerele cu combustibil solid de producție din Belarus. Eroul nostru este un cazan de piroliză cu o putere termică de până la 30 kilowați.

concluzie

Sperăm că materialul nostru va ajuta cititorul să-și înceapă cunoștința cu echipamente moderne de încălzire. Ca de obicei, în videoclipul atașat găsiți informații tematice suplimentare. Mult noroc!
