Cazanul cu țevi: cum să vă faceți singur unitatea simplă și

În cele mai multe cazuri, cazanele cu combustibil solid au un dezavantaj important - trebuie să încarce în mod constant porțiuni de cărbune, lemn de foc, brichete etc. Totuși, această problemă poate fi evitată.

Poți face un cazan de piroliză dintr-o țeava. Se referă la dispozitivele cu ardere lungă și pot funcționa pe toate tipurile de combustibili solizi, chiar și pe deșeurile combustibile.

Caracteristicile unui generator de căldură solid de propulsor

În primul rând, despre funcționarea dispozitivului.

Principiul de funcționare

1. Dispozitivele de ardere lungă funcționează prin arderea combustibililor solizi timp de 10/16 ore. În acest caz, unitățile de transfer de căldură au crescut semnificativ.
2. Combustibilul arde complet. Din acest motiv, costul de funcționare al unității scade, iar volumul de deșeuri scade.
3. Aceste cazane dispun de o incintă spațioasă, cu o zonă de ardere limitată și de un aport controlat de aer exterior..
4. Porțiuni de combustibil în vrac sunt încărcate în ele o dată în 10/16 ore.. Prin limitarea fluxului de oxigen în cazan, este posibil să se realizeze o fumare lentă a combustibilului la temperaturi ridicate.
5. Dacă intenționați să faceți un boiler pentru o baie cu mâinile proprii dintr-o conductă, puteți instala un rezervor de schimbător de căldură pe coșul care va încălzi apa din baie.

Fiți atenți! Rezumând cele de mai sus, este posibil să se încarce cazanele de ardere lungă o dată sau de două ori pe zi. Sistemul de încălzire va funcționa în mod continuu.

Proiectarea dispozitivelor

1. Cazanul cu tuburi de incendiu este cel mai bine realizat din țevi cu o secțiune transversală de 300 mm. Grosimea peretelui lor trebuie să fie de cel puțin 3 mm. Un metal mai subțire datorat temperaturilor ridicate se va arde rapid.
2. Lungimea țevii trebuie să fie 80/100 cm. Volumul porțiunilor de combustibil încărcat depinde de acest parametru.

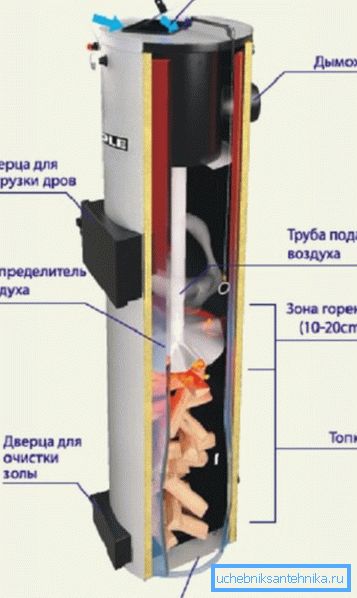

Prin proiectare, dispozitivul este împărțit în 3 secțiuni.

1. Locul pentru marcarea combustibilului. Înălțimea sa poate varia în timpul arderii carburantului.
2. Terenuri pentru ardere și generare de căldură. Aici sunt combustibilii.
3. Zonă pentru combustie completă. În ea, cenușa arde și gazele de ardere sunt descărcate.

Dispozitivul care limitează zona de ardere înseamnă perioada de funcționare a unității fără alimentare cu combustibil, se numește distribuitorul de aer.

1. Acesta este un cerc metalic având o grosime de 4/6 mm și o gaură în mijloc. Prin aceasta, cu ajutorul unui tub telescopic, oxigenul intră în locul combustiei.
2. Distribuitorul trebuie să aibă un diametru puțin mai mic decât secțiunea transversală a dispozitivului. Deci el se va deplasa fără obstacole.
3. Înălțimea zonei de combustie este controlată de rotorul însuși, precum și de lățimea palelor sale. Distribuitorul de aer are o înălțime de cel mult 5 cm, altfel lemnul arde foarte repede.

Țeava de admisie a aerului poate fi monolită sau telescopică.

1. Secțiunea transversală ar trebui să fie de aproximativ 6 cm. La gaura din distribuitor - nu mai mult de 2 cm, în caz contrar, camera de combustibil va fi suprasaturată cu oxigen.
2. Oxigenul poate curge în țeavă direct din spațiul din jur sau din camera de încălzire a aerului, în partea de sus a unității. Deci arderea va fi mai stabilă și mai eficientă.
3. Debitul de oxigen în cameră poate fi reglat printr-o clapetă amplasată în partea superioară a dispozitivului.

Cazanul cu combustibil solid auto-produs trebuie să aibă un coș de fum din coș pentru a devia produsele de combustie. Poate fi sudat pe partea laterală a cazanului, la partea superioară a peretelui.

Fiți atenți! Ieșirea coșului de fum trebuie mai întâi să fie orizontală. Lungimea acestui segment poate fi de 40/50 cm. Un astfel de dispozitiv va împiedica formarea excesului de tracțiune.

Partea inferioară a cazanului trebuie să fie echipată cu o tavă de cenușă cu o ușă pentru scoaterea cenușii, zgurii și cenușă.

Pentru a încălzi lichidul de răcire pentru un sistem de încălzire a apei dintr-o clădire în două moduri.

1. Rezervor la distanță prin care trece hornul. Produsele de combustie încălzite dau căldură în apa sistemului de încălzire.
2. Țeava de schimbător de apă trece prin camera de combustie a unității. În rezervor, apa este încălzită de o bobină, care este conectată la țeavă.

Prima metodă este mult mai ușor de implementat. Este ideal dacă boilerul este făcut dintr-o țeavă într-o baie. A doua metodă este însă mai eficientă și mai complicată în execuție. Este optim pentru o clădire rezidențială.

Fabricarea independentă a cazanului

Mai mult, cum să montați boilerul din conductă cu propriile sale mâini.

Ce trebuie să gătiți

Veți avea nevoie de următoarele.

1. Țeava de oțel pentru carcasa unității, cu un diametru de 30 cm, având o grosime a peretelui de cel puțin 3 mm.
2. Foaie de fier, grosime 4 mm.

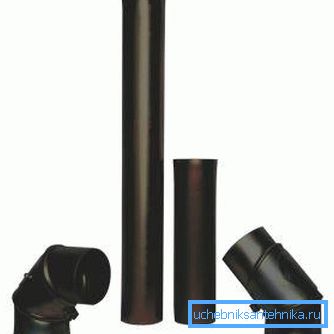

3. Țevi metalice: Secțiunea 6 cm - pentru conductă, cu un diametru de 10 cm - pentru coșul de fum.
4. Dispozitiv de sudare.
5. Angrenaj (adică bulgară).

Fiți atenți! Cazanul trebuie montat pe un teren strict orizontal și plat. De multe ori pentru asta trebuie să toarnați un șapă din beton.

Procesul de lucru

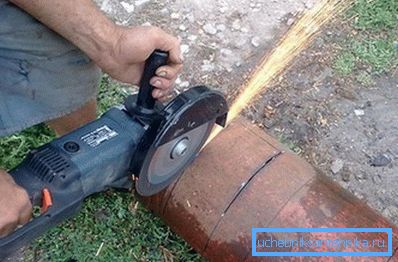

1. În primul rând, conducta pentru corp este tăiată la lungimea dorită de 80/100 cm. În cazul în care înălțimea cazanului este mai mare, va fi dificil de așezat combustibilul.
2. În continuare, muchiile piesei de prelucrat sunt aliniate.
3. Apoi, partea inferioară este sudată la țeavă din fier, dacă se dorește - picioarele din bare de canal.

1. După aceea se realizează distribuitorul de aer. Un cerc este tăiat dintr-o foaie de oțel, a cărui secțiune transversală este cu 2 cm mai mică decât diametrul interior al corpului. O gaură este găurită în mijlocul cercului, cu un diametru de cel mult 2 cm.

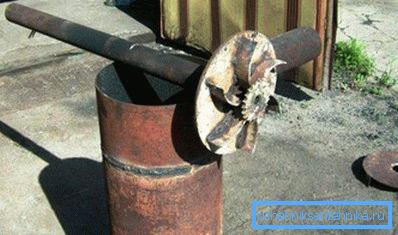

2. Rotorul cu lamele din tablă este sudat la partea inferioară a distribuitorului de aer. Ele nu trebuie să fie mai mari de 5 cm lățime.
3. Conducta de conductă trebuie sudată la partea superioară a regulatorului, astfel încât orificiul distribuitorului să fie în mijlocul secțiunii.

1. Instrucțiunea avertizează că înălțimea canalului trebuie să fie de cel puțin 100% din înălțimea corpului unității. Suprafața conductei trebuie să fie prevăzută cu un amortizor care să regleze fluxul de aer.
2. În partea de jos a dispozitivului trebuie să faceți o ușă pentru scrumiera. Pentru acest polizor tăiați un dreptunghi din tablă de oțel. Apoi se arcuiește. Apoi, un mâner și balamale sunt sudate.

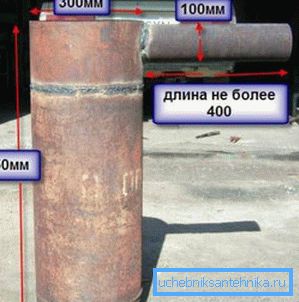

3. În partea de sus a unității este coșul sudat. Mai întâi, conducta ar trebui să meargă orizontal, apoi să treacă prin schimbătorul de căldură al sistemului de încălzire, care are forma unui rezervor.
4. Acum rămâne să facem capacul cazanului. Ar trebui să aibă o gaură sub conducta distribuitorului de aer. Capacul trebuie să fie făcut astfel încât să se potrivească strâns la focul de căldură al unității. În caz contrar, dispozitivul va fuma. (A se vedea și articolul Țeavă din oțel inoxidabil: caracteristici.)

concluzie

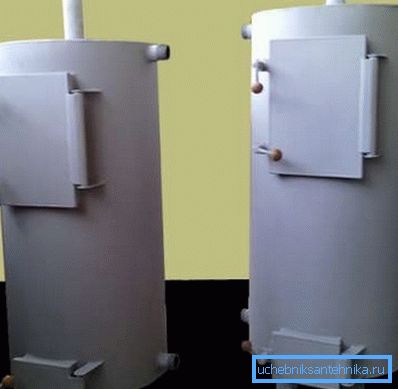

Dacă cazanul descris este făcut și funcționat corect, acesta va fi economic și sigur. Un astfel de dispozitiv poate funcționa cu orice combustibil solid, chiar și cu deșeuri menajere inflamabile.

Videoclipul din acest articol va spune mult mai interesant.
