Ce ar putea fi o schemă de încălzire într-o casă privată: o
La amenajarea sistemului de încălzire al unei case private, este foarte important să alegeți și să elaborați schema corectă pentru conectarea tuturor elementelor de încălzire. Numai în acest fel puteți obține cea mai mare eficiență și economie în procesul de funcționare.
În acest articol vom lua în considerare toate opțiunile posibile pentru efectuarea unei astfel de sarcini.
terminologie
Schemele de încălzire într-o casă privată folosesc anumiți termeni care ar putea să nu fie familiarizați cu o gamă largă de oameni obișnuiți, să le rezolvăm:
| termen | clarificare |

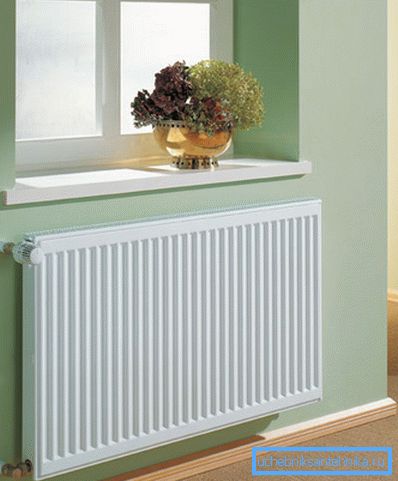

| Aparat pentru încălzirea apei | Echipamentul care este încălzit prin contactul cu lichidul de răcire, în sine, răspândește căldura în întreaga cameră. Acestea pot fi baterii, radiatoare, convectoare, podele încălzite și alte unități similare. |
| Căldură | Fluidul se deplasează prin conductele de încălzire. Se încălzește în cazan și transportă căldură către radiatoare. De obicei, acest rol este realizat de apă, care poate fi modificată de diferiți aditivi speciali. |
| Circuit de încălzire | Designul închis mișcă apa înălțată și răcită. Constă din radiatoare, conducte, macarale și alte elemente la fel de importante. |
| Mișcare directă | Secțiunea conturului care transportă lichidul de răcire încălzit la radiator. |
| inversare | Secțiunea conturului care transportă lichidul de răcire răcit după ieșirea din radiator. |

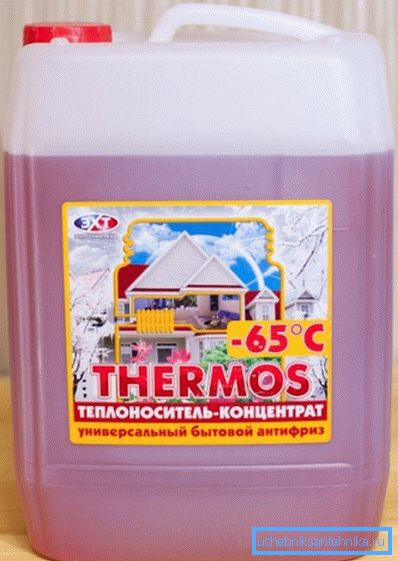

Sfat: în regiunile cu ierni severe, se recomandă utilizarea apei ca lichid de răcire în combinație cu etilen glicol. Astfel de antigel nu va îngheța chiar și în cele mai critice condiții când sistemul este complet oprit.
Metodele posibile pentru transferul lichidului de răcire
Când este elaborată o schemă pentru încălzirea unei case particulare cu mâinile tale, primul lucru pe care trebuie să-l iei în considerare este organizarea mișcării lichidului de răcire de-a lungul conturului:
| circulație | descriere |
| natural | Un astfel de sistem funcționează prin îndeplinirea legilor fizice. Lichidul încălzit are o densitate mai joasă și este deplasat în sus de-a lungul cremalii, de unde conturul, echipat cu o pantă de trei până la cinci grade, se întinde pe întreg corpul. Apa răcită deja la cursa de întoarcere, având același unghi de înclinare, revine la cazan. Caracteristici distinctive:
|

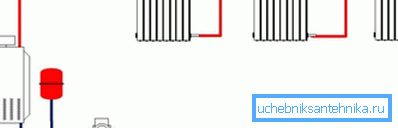

| obligatoriu | În acest caz, o pompă de circulație este conectată suplimentar la sistem și, prin urmare, mișcarea lichidului de răcire se produce datorită diferenței de presiune creată între cursa înainte și înapoi. Caracteristici distinctive:
|
Scheme în conformitate cu cablajul de conducte utilizat
De asemenea, atunci când creați o schemă de încălzire pentru o casă privată cu propriile dvs. mâini, ar trebui să alegeți metoda de conectare a bateriilor la racordul:

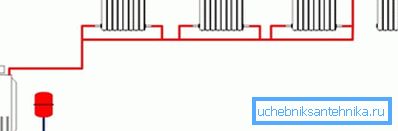

O singură conductă
În acest exemplu de realizare, lichidul încălzit se deplasează tot timpul de-a lungul aceleiași conducte, dând în mod consecvent căldură radiatoarelor întâlnite pe parcurs.
Avantajul este prețul scăzut de vânzare, dar dezavantajele tangibile vă fac să vă gândiți la raționalitatea sa:
- Distribuție neuniformă a căldurii. Mai departe de boiler, cu atât bateria se răcește.
Sfat: utilizarea schemelor cu o singură țeavă este potrivită numai pentru spațiile mici în care pierderile de căldură vor fi mai puțin vizibile.
- Dificultatea de reglare a radiatoarelor individuale. Modificările aduse activității unuia vor afecta toate dispozitivele într-un lanț consistent.
- Incapacitatea de a efectua reparații sau înlocuiri fără oprirea și oprirea întregului sistem.

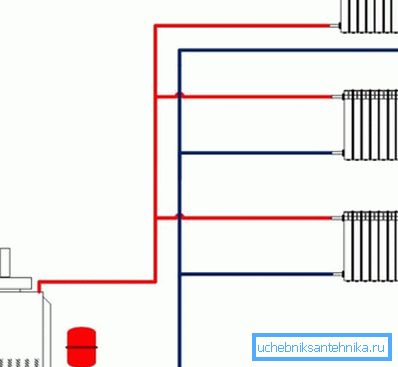

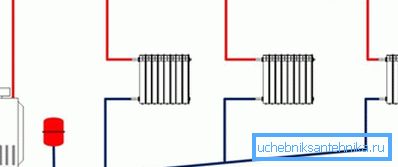

Tub dublu

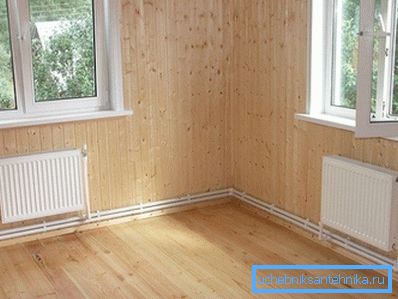

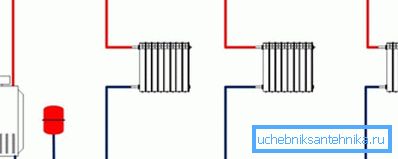

Aici, la fiecare radiator, lichidul încălzit este alimentat printr-o conductă, iar cel deja răcit este îndepărtat de altul. Proiectarea poate avea atât cabluri verticale cât și orizontale.
Desigur, o astfel de alegere va costa mai mult, dar oferă câteva avantaje incontestabile simultan:
- Distribuția uniformă a căldurii, care îmbunătățește semnificativ microclimatul din casă și crește performanța sistemului.
- Abilitatea de a regla oricare dintre radiatoare fără consecințe asupra celorlalte.
În întreaga lume a fost mult timp folosit în mod activ doar o astfel de conexiune paralelă de radiatoare, nu numai în case particulare, dar și în clădiri multi-apartament înalte. Până acum, această inovație poate fi găsită numai în clădiri noi sau în cabane de țară.

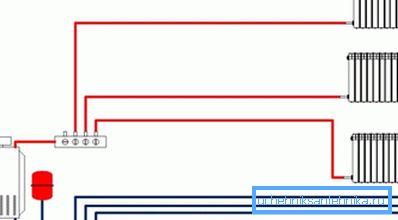

radiație
O astfel de conexiune este numită și colector, deoarece presupune prezența unui distribuitor de distribuție, din care tubul de alimentare și retur pentru fiecare baterie este deja alimentat individual.
Înainte de a face o astfel de planificare, ar trebui să vă cântăriți cu atenție posibilitățile financiare, deoarece va fi mai scumpă decât chiar și una cu două țevi, dar vă va oferi oportunități cu adevărat unice:
- Ajustare completă a performanței de autonomie a fiecărui radiator din colector.
- Reparați sau înlocuiți bateriile fără a opri întregul sistem de încălzire.
- Abilitatea de a instala dispozitive suplimentare pe orice circuit.
Instrucțiunile de instalare pentru instalarea cablajului radial sunt foarte complexe, ceea ce face obligatorie contactarea specialiștilor calificați.

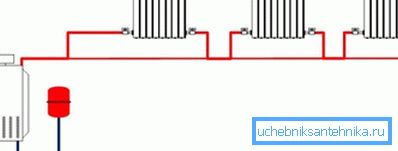

Leningradka
Această metodă originală permite îmbunătățirea schemei de conectare la o singură țeavă a sistemului de încălzire, oferindu-i posibilitatea de a regla independent radiatoarele.
Pentru aceasta:
- Pentru fiecare baterie, sunt montate supape care vă permit să controlați curgerea agentului de răcire prin acesta.
- Sunt instalate bypass-uri, care sunt conducte de by-pass de dimensiuni mai mici. Acest lucru va permite circulația apei în întreg circuitul, chiar și cu supape complet închise pe un radiator separat.
Este de remarcat faptul că manipulările descrise pot fi efectuate atât în etapa inițială de aranjare a încălzirii în casă, ceea ce va permite atât economisirea de bani, cât și extinderea funcționalității structurii și a cablului deja instalat.
concluzie

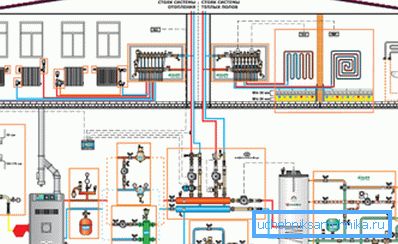

Dacă vă decideți să efectuați încălzirea unei case private cu propriile dvs. mâini, atunci ar trebui să începeți prin alegerea celei mai potrivite diagrame de conexiuni pentru cazul dumneavoastră. Prima etapă constă în determinarea tipului de circulație a agentului de răcire în conductă și apoi cu opțiunea de distribuire a țevilor utilizate. Mai sus, am încercat să vă familiarizăm cu principiile muncii și punctele forte ale celor mai populare.
Pe videoclipul furnizat găsiți materiale suplimentare legate de subiect. Schema corectă este o garanție a calității încălzirii.
