Ce sunt cazanele electrice de încălzire: o prezentare

Să începem cu faptul că cazanele electrice de încălzire se pot deosebi radical unul de celălalt nu numai prin parametrii tehnici (puterea, mărimea), ci și prin principiul funcționării, adică prin metoda încălzirii transportorului de căldură și a transportului acestuia.

Cu toate acestea, oricare dintre aceste unități este perfect potrivită ca dispozitiv de încălzire, fie pentru o casă de casă (vilă), fie pentru un apartament într-o clădire înaltă sau pentru o centrala centralizată care deservește mai multe case.

Să vedem cum ar putea fi aceste dispozitive în general, unde este cel mai bine să le folosești, iar un videoclip video tematic va fi oferit în atenția dumneavoastră.

Diferențele în metoda de încălzire a agentului de răcire

Element de încălzire

• Unitățile care au instalat un încălzitor tubular electric sau TEN - cazanele TEN și lichidul din ele sunt încălzite cu ajutorul acestui dispozitiv. De regulă, aceste instalații sunt destul de compacte, au un design excelent și sunt montate pe perete.
• Principalul avantaj al unui cazan electric pe gaz, combustibil diesel și combustibil solid este lipsa unui coș de fum. Lucru este că electricitatea nu are produse de ardere, prin urmare, ei nu trebuie să ia pe stradă. Acest avantaj vă permite să montați aparatul în orice loc convenabil al camerei, fără a fi legat de peretele care se află în afară.

1. Carcasă din aluminiu, oțel sau titan;
2. Umplutură (nisip quartz);
3. Spirală de nichrom;
4. Tijă de contact în umplutură;
5. material de etanșare;
6. Izolator (porțelan);
7. Partea exterioară a tijei de contact.

Notă. De regulă, TEN, care este instalată pe cazane electrice de încălzire pe perete, are o formă zig-zag. În plus, pot exista două, câteodată chiar trei bucăți pe unitate (în funcție de puterea și proiectul producătorului).

electrozi

• Electrodul de încălzire electrică este fundamental diferit de TENovogo prin metoda încălzirii agentului de răcire (de regulă, este apă distilată cu orice alte lichide recomandate de producător). Atât cele cât și celelalte unități operează dintr-o rețea variabilă la 220 V sau 380 V (monofazate și în două faze) - totul depinde de putere. Dar prețul ambelor va fi aproximativ același, deși consumul de energie se schimbă.

• Frecvența curentului în rețelele noastre electrice este de 50 Hz, indiferent de tensiune, iar acest lucru afectează în mod direct încălzirea agentului de răcire. Electrozii din vasul prin care se deplasează fluidul își schimbă polaritatea de 50 de ori pe secundă și acest lucru determină ca ionii de răcire să schimbe direcția cu aceeași frecvență, adică de 50 de ori pe secundă. Acest lucru îl face să se încălzească.
• După cum știți, curentul se mișcă de-a lungul căii de rezistență minimă, ceea ce înseamnă că mișcarea sa se află în interiorul distanței dintre doi electrozi. - acest lucru sugerează că procesul de ionizare nu este în niciun caz periculos pentru consumator, pentru al pune simplu, nu va fi șocat electric. În caz de scurgeri de lichid din rezervor, circuitul închis dintre electrozii este întrerupt, deci întregul sistem este oprit, astfel încât în ​​astfel de situații nu există pericol de incendiu. Acesta este același lucru ca și în cazul în care ați rupt spirala - circuitul se deschide și dispozitivul nu mai funcționează.

Privire generală asupra modelului

Modele Tenove

În prezent, cazanele electrice de încălzire ROMSTAR sunt produse atât în ​​versiuni de încălzire, cât și în electrod, doar cea de-a doua versiune are dimensiuni mai mici, iar prefixul mini este atașat la nume (vom spune și despre ele). Un astfel de dispozitiv de încălzire constă dintr-o carcasă metalică în care este construit un schimbător de căldură, elemente de comutare și o unitate electronică de comandă și protecție (relee de putere, senzori de temperatură, terminale etc.).

Partea principală a întregii unități este un schimbător de căldură, care constă din încălzitoare electrice sau elemente de încălzire, etanșate într-un vas cu două racorduri pentru intrarea și ieșirea apei. Duza superioară servește la scurgerea lichidului de răcire încălzit la dispozitivele de încălzire printr-un întrerupător de debit, iar cel inferior este conectat la conducta de retur.

Supapele electronice de control sunt proiectate pentru a analiza și procesa în continuare datele care provin de la senzori în diferite moduri de funcționare. Toate celelalte părți ale cazanului, împreună cu supapele de comandă, sunt fixate în interiorul carcasei cu șuruburi și șuruburi.

Intervalul de temperatură la ROMSTAR este în intervalul de 10-85 ° C, dar dacă temperatura apei se ridică la 90 ° C, atunci întrerupătorul se va activa și încălzirea se va opri. Având în vedere caracteristicile producătorului, încălzitoarele au o fiabilitate sporită, deoarece sunt fabricate din cele mai recente materiale. De asemenea, o automatizare îmbunătățită, care face astfel de cazane fiabile și sigure în funcționare.

Notă. În încăperea unde este instalat cazanul electric, nu ar trebui să existe vapori și gaze explozive, precum și praf care să afecteze funcționarea cazanului.

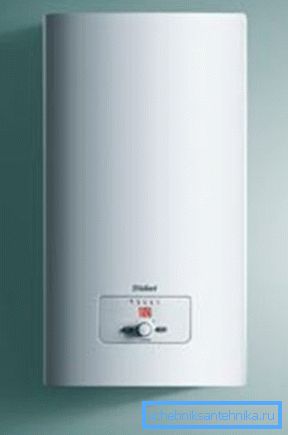

O alternativă excelentă la încălzirea cu gaz este cazanele electrice ELOBLOCK germane - ele sunt fiabile, ergonomice și compacte. Instalarea unor astfel de unități este foarte ușoară, acestea sunt silențioase în funcționare și, dacă este necesar, modifică pur și simplu setările modului.

Avantajele ELOBLOCK includ controlul microprocesor al unei chei, controlul dependent de vreme, protecția împotriva înghețului și posibilitatea utilizării dispozitivului pentru sistemul de încălzire prin pardoseală. În plus, cazanul poate fi comandat printr-un semnal HDO sau un comutator jos, unde indicatorul de setări este afișat pe afișajul LED, un cazan indirect de încălzire poate fi conectat la sistem.

Și, desigur, acesta este un design de caz excelent care poate armoniza cu aproape orice interior.

Modelele care funcționează pe o rețea variabilă de 220V / 50Hz au o putere de 6 și 9 kW, iar cele care au nevoie de 380 V / 50 Hz sunt reprezentate de unitățile cu o capacitate de 12, 14, 18, 21, 24 și 28 kW. Rezervorul de expansiune are un volum de 7 litri, temperatura maximă a apei este de până la 85 ° C, iar presiunea de lucru este de la 0,8 bar până la 3,0 bar, deși se recomandă menținerea unei valori optime de 1,0-2,0 bar.

Dimensiunile geometrice ale dispozitivului în funcție de parametrii înălțime / lățime / adâncime 740x410x330 mm, cu o masă de 34 kg.

Cazanul electric pentru încălzire RUSNIT este fabricat de societatea pe acțiuni rusești cu același nume, care a fost constituită pe baza centralei roșu Banner din Ryazan (planta a colaborat anterior cu Roscosmos). În prezent, JSC produce sisteme de încălzire de înaltă calitate care utilizează elemente de încălzire din oțel inoxidabil, iar întregul dispozitiv este fabricat din cele mai moderne materiale. Eficiența cazanelor reale atinge 93%, iar cele mai puternice modele pot încălzi o cameră de până la 1000m².

RUSNIT M

ȚARA RUSTICĂ

RUSNIT NM

Pentru cazanele EVAN, în plus față de standard, există și clase precum Economia, Comfort, Comfort RX, Lux și Professional - toate diferă în ceea ce privește costurile și caracteristicile de putere, însă în detaliu vom lua în considerare numai clasele Economie și Standard.

Aceste unități sunt echipate cu elemente de încălzire din oțel inoxidabil, carcasă din oțel și accesorii electronice de comandă, există o protecție dublă împotriva supraîncălzirii, comutarea releului și un bloc pentru conectarea pompei de circulație pentru sistemul de încălzire. Presiunea de lucru este de 0,8-3,0 bar, cea recomandată fiind de 1,0-2,0 bar, iar eficiența cazanului atinge o bară de 93%.

Caracteristicile clasei economice

Clasa de caracteristici Standard

Desigur, ar fi greșit să nu mai vorbim de cazanele electrice combinate cu gaze - aceasta este probabil combinația cea mai avantajoasă dintre toate opțiunile posibile. Și ne vom concentra pe destul de popularul model dual-circuit Zhytomyr -3 KS-GV-010 CH / KE-4.5.

Astfel de cazane de încălzire combinate electric și gaz, de regulă, au mai multe ieșiri de conectare, ceea ce vă permite să montați un circuit dublu de încălzire (încălzirea prin pardoseală - radiatoare), precum și încălzirea băii sau a bazinului. Având în arsenalul de două tipuri de combustibil, puteți alege întotdeauna cele mai profitabile pentru dvs. și nu întrerupeți funcționarea unității în timpul unei întreruperi de alimentare.

Zhytomyr -3 KS-GV-010 CH / KE-4.5 este un sistem de încălzire monocomponent monocomponent, cu o capacitate de 10 kW pentru consumul de gaz și de 4,5 kW pentru consumul de energie electrică, iar zona optimă de încălzire va fi de 100 m² și 45m² respectiv.

Astfel de cazane de încălzire cu gaz electric au o eficiență de până la 95%, dar nu mai puțin de 90%, cu o temperatură maximă de alimentare de 90 ° C, iar modul recomandat este 60-80 ° C, ca orice unitate de gaz de convecție.

Este de remarcat faptul că astfel de încălzitoare sunt capabile să lucreze simultan pe două suporturi de energie, care măresc puterea, iar masa lor nu depășește 54 kg pentru un singur circuit și nu mai mult de 58 kg pentru opțiunile cu dublu circuit.

Cazane cu electrozi

Sfat! Pentru cazanele cu flux direct de tip electrod este strict interzisă folosirea oricăror produse petroliere (ulei, motorină etc.) ca lichid de răcire, de asemenea nu ar trebui utilizate acele lichide care nu sunt recomandate de producătorul încălzitorului. Montarea oricăror robinete sau supape de închidere între conducta de alimentare și grupul de securitate este strict interzisă!

Și acum, așa cum am promis mai sus, vă vom spune despre modelele PMSTAR MINI, care sunt vândute împreună cu o unitate de putere și un termostat pentru cameră și, bineînțeles, cu un manual de operare. Când instalați încălzirea cu mâinile proprii, trebuie să instalați un astfel de cazan într-o poziție strict verticală deasupra conturului de curgere. Dar, în același timp, nu ar trebui ridicată prea mult.

Secțiunea transversală, precum și secțiunea transversală a conturului orizontal trebuie să respecte proiectul, dar diametrul minim al verticalei va fi de 25 mm și mai mult, iar înălțimea coloanei deasupra cazanului fixat pe perete va fi de cel puțin 2 m.

În prezent, compania GALAN a lansat producția de cazan de film GALAX, care este realizată prin tehnologie de tipărire prin sită și a venit să înlocuiască încălzitoarele tubulare cu care suntem obișnuiți.

Conform producătorilor, consumul de energie este redus cu 25% aici și, în același timp, lichidul de răcire nu intră în contact cu încălzitorul, iar puterea este distribuită uniform pe întreg corpul dispozitivului, ceea ce elimină rezistența hidraulică a lichidului. A da o evaluare concretă a calității acestei unități în momentul de față nu este în întregime simplă, deoarece este utilizată relativ recent.

concluzie

Atunci când alegeți un cazan electric, trebuie respins din zona de încălzire estimată și cantitatea de lichid din sistem. De asemenea, în casele de țară, este posibil să aveți nevoie de un regulator de tensiune pentru a elimina picăturile, care sunt deosebit de vizibile seara.
