Ce sunt șemineele cu încălzire prin apă?

Atât pentru vile mari și cabane, cât și pentru case private mici pe un teren de țară este foarte convenabil și avantajos să se utilizeze căminuri de încălzire cu un circuit de apă. În plus față de cazanul de încălzire, veți obține, de asemenea, un plus estetic la designul interior al camerei.

Este de remarcat că astfel de încălzitoare pot fi folosite în orice moment al anului, fără să se facă referire la un circuit comun - vă puteți încălzi mereu la vatră, dacă funcționează într-un mod autonom, fără încălzirea mediului de încălzire. Mai jos vom face o scurtă trecere în revistă a acestor unități, vom afla despre metoda de instalare a acestora și, în plus, vom vedea un scurt clip video pe această temă.

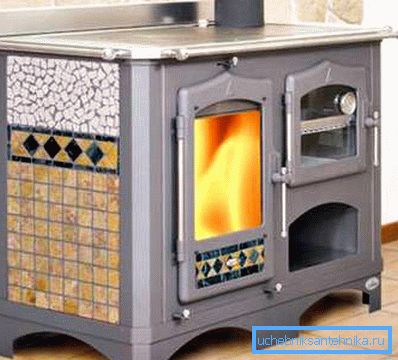

șemineu

Notă. Nume, cum ar fi șemineele cu circuit de apă sau cu jachetă de apă, șeminee termice - toate acestea se referă la subiectul discutat și are același înțeles.

Principiul dispozitivului

• În ansamblu, orice șemineu este o modificare a cuptorului și a oricărui grătar sau chiar un meșter care este familiarizat cu fundația zidăriei și are un desen în fața ochilor să-l poată construi cu propriile sale mâini.. La urma urmei, acest design nu este altceva decât un foc deschis tip cu un coș de fum simplificat, dar dacă există o jachetă de apă pe partea de sus, atunci focul este, desigur, închis.
• În cazul în care un foc deschis de tip, căldura de la ea intră imediat în cameră, dar în același timp, jumătate din această energie pur și simplu zboară în conductă în sensul cel mai adevărat al expresiei. Prin urmare, prezența unui cazan pe apă necesită o anumită etanșare (ușă a cuptorului) și întârzierea maximă a căldurii produse în interiorul structurii. Dacă ați calculat corect proiectul, eficiența acestuia poate atinge până la 85% și acest lucru este deja un indicator al unor modele de cazane de încălzire cu combustibil solid, diesel, electric și de uz casnic!

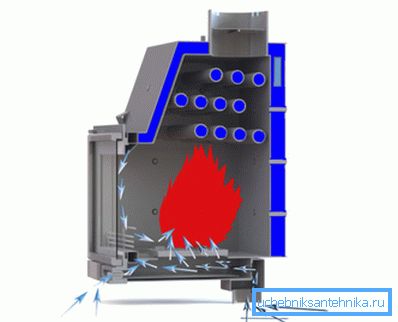

• În șemineu, cazanul de apă nu este de tip obișnuit, în cea mai mare parte este un set de tuburi metalice interconectate amplasate de-a lungul pereților și pe tavanul focarului. Și, desigur, se află în mijlocul unei carcase duble metalice, adică în afara zonei de acțiune a unei flăcări deschise. În acest caz, lemnul de foc, brichetele, paleții, precum și cărbunele și cărbunele pot fi folosite ca combustibil.

Cămașa de apă

Pentru a instala un sistem tip tubular în design, trebuie să pregătiți o amprentă pentru acest lucru. Și, de regulă, este făcut din tablă de oțel cu grosimea de 4-5 mm sau din fontă, numai aici grosimea trebuie mărită la 7-8 mm.

Din exterior, un asemenea corp este acoperit cu vopsea rezistentă la căldură sau este acoperită cu cărămidă decorativă, dar, totuși, acoperirea nu va fi superfluă, chiar dacă metalul este acoperit cu un finisaj decorativ.

Jacheta de apă poate fi fie din foile de metal sau din sistemul de tuburi interconectate, ca în fotografia de mai sus. Acest lucru nu va avea un efect semnificativ asupra eficienței, însă durata de funcționare a unui sistem tubular închis cu metal va fi cel puțin de două ori mai mare datorită unei scăderi a probabilității de ardere a peretelui.

Având în vedere că metalul este un excelent conducător de căldură, faptul că țevile vor fi împrejmuite de o flăcări deschise de o pereche de oțel sau fontă nu va afecta încălzirea apei din sistem. Cu excepția cazului în care o parte foarte redusă a eficienței va fi cheltuită pentru încălzirea partiției în sine.

Notă. În carcasa metalică se formează aer cald și, dacă este dus într-o încăpere, având canale speciale pentru acest lucru, radiatoarele nu vor fi necesare deloc în încăperea unde va fi instalat șemineul.

Piroliza de șemineu

Notă. Mai întâi, să înțelegem terminologia și să ne clarificăm că piroliza este descompunerea termică a materiei organice în molecule mai ușoare, adică, în mod simplu, fumul rezultat din arderea substanțelor organice este doar produsul procesului de piroliză.

Și acum, să vedem ce piroliză poate da în structurile de încălzire.

1. Mai întâi, produsul de piroliză este o materie organică care nu a fost încă arsă până la capăt, prin urmare, ele pot fi arse pentru a obține o energie termică suplimentară.
2. În al doilea rând, fumul este o căldură secundară și, în loc să-l deviați în coșul de fum, puteți utiliza această energie, mărind astfel eficiența întregului încălzitor.

Fiți atenți la figura superioară - acolo vedeți introducerea generatorului de gaze în secțiune, mai exact, există două focuri de artificii:

• există o cameră cu acces limitat la aer pentru așezarea și arderea lemnului de foc;
• iar pe partea superioară a camerei arderea produselor de piroliză (fum).

Pentru aprindere, aerul intră în camera inferioară printr-un aspirator (A), intra și în sticlă (B1), dar canalul B2 este proiectat să aducă aer fierbinte în camera de piroliză, unde ard combustibilul final.

Principalul avantaj al șemineului de gaz, desigur, este eficiența foarte mare - câteodată se poate prinde cu marcajul de 100% și nu este ficțiune, ci realitate. Aerul este alimentat de la partea de sus a camerei generatorului de gaze.

De aceea, în cazul cazanelor cu combustibil solid, adăpostul este amplasat în partea superioară, iar camera de post-ardere de la partea inferioară - acest lucru simplifică foarte mult designul. Pentru a păstra eficiența arderii lemnului de foc, firebox-ul este pus în mod obligatoriu pe cărămizi de sticlă și numai apoi decorat. Deși este foarte posibil să cumpărați o cărămidă decorativă refractară.

Unele mostre

Metal PL-190, realizat în Polonia din tablă de oțel 4-6 mm (în funcție de locul de construcție) este un tip de șemineu unghiular cu jachetă de apă și deschidere laterală a ușii. Dacă componentele principale sunt realizate din oțel rezistent la căldură, atunci ramele ușii, dopurile și grătarul sunt realizate din fontă. Diametrul țevii de coș este de 180 mm, iar emisia de CO este de 0,4%, la o temperatură de ieșire de 16 ° C

Intrarea de aer din această structură este realizată din partea stradală, iar încălzirea este efectuată de lemne de foc, brichete și pelete în mod continuu de combustie. Presiunea de lucru în circuitul de apă cu un volum de 32 l. Instrucțiunea prevede până la 8 bari, puterea nominală este de 8 W, eficiența este de 75%. Unitatea este suficientă pentru încălzirea unei suprafețe de 100 m2.

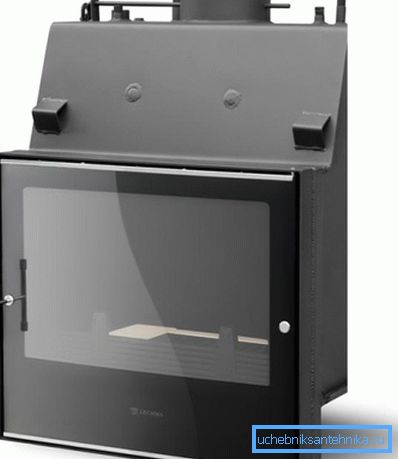

Metalul PL-190, realizat în Polonia din tablă de oțel 4-6 mm (în funcție de șantier) este un tip de șemineu direct cu jachetă de apă și deschidere laterală a ușii. Dacă componentele principale sunt realizate din oțel rezistent la căldură, atunci ramele ușii, dopurile și grătarul sunt realizate din fontă. Diametrul coșului de fum aici este de 180 mm, iar emisia de CO este de 0,4%, la o temperatură de ieșire de 16 ° C

Aportul de aer din această structură este realizat din partea stradală, iar încălzirea este efectuată de lemn de foc. Brichete și pelete în mod continuu de combustie. Presiunea de lucru în circuitul de apă cu un volum de 31-64 l. Instrucțiunea oferă o putere nominală de până la 8 bari, putere nominală 12, 15, 19 W, eficiență 75%. Unitatea este suficientă pentru a încălzi o suprafață de 200 m2.

PL-210 ECO este foarte asemănătoare în ceea ce privește aspectul și producția față de omologii săi, numai principiul generării gazelor de combustie își modifică radical performanțele. Deci, diametrul coșului este deja 200 mm, emisia de CO este de 0,11%, iar temperatura medie a gazului de evacuare este deja de 268 ° C. și o eficiență de 78%. Desigur, prețul său este aproape de două ori mai mare, dar există o economie de combustibil imens.

concluzie

Prin instalarea unui șemineu cu încălzire cu apă în casă, veți găsi nu doar o sursă de căldură, ci un loc confortabil de relaxare într-un sezon rece sau chiar rece. În plus, nu puteți doar să-l cumpărați, ci să-l adăugați singuri folosind principiile menționate mai sus. Mult noroc!
