Clasificarea sistemelor de încălzire: de la cele obișnuite

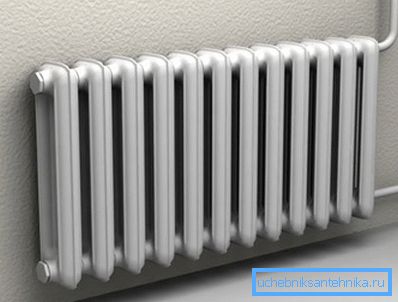

Subiectul acestui articol este clasificarea sistemelor de încălzire pentru diverse clădiri. Investigăm sursele de energie termică utilizate în acestea, metodele de transfer de căldură, configurațiile mișcării lichidului de răcire și cablarea dispozitivelor de încălzire.

Deci du-te.

Sursă de căldură

În acest rol pot fi:

• gaz. Cazanele de încălzire cu gaz asigură costul minim al energiei termice. În cazul în care nu există conducte de gaz, pot fi utilizate locașuri de gaz sau butelii.

Cu toate acestea: în acest caz, prețul unui kilowatt-oră de căldură va crește considerabil.

• Lemn de foc si carbune. Cazanele cu combustibil solid pentru aceste surse de energie sunt, de obicei, unificate. Principalul lor dezavantaj este autonomia limitată a muncii: instalarea combustibilului și curățarea asfaltului sunt necesare de mai multe ori pe zi.

Cu toate acestea, generatoarele de gaz și cazanele de ardere superioară pot spori oarecum diferența dintre plăcuțe.

• Pelete. Peletele cu boilere și dozatoare pot obține autonomie în câteva zile.

• solariu. Aici autonomia este deja calculată în săptămâni; Dezavantajele includ nivelul ridicat de zgomot al echipamentului și necesitatea unei capacități voluminoase a motorinei.

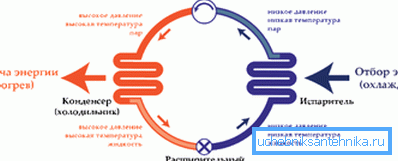

• energie electrică. Împreună cu dispozitivele de încălzire directă, pompele de căldură care utilizează energie electrică care transferă căldura dintr-un mediu relativ rece (aer, apă sau sol) într-o încăpere mai caldă o folosesc.

Iată o estimare brută a costurilor pentru diferite surse.

Sursă centrală și încălzire distribuită

Schema cea mai comună cu o sursă de căldură centralizată (cazan sau sobă), dispozitive de încălzire periferică și conducte pentru transportul căldurii. Cu toate acestea, împreună cu ele, se utilizează și sisteme de încălzire distribuite.

Exemple?

• Încălzire electrică în pardoseală cu termostate independente.
• Convectoare electrice amplasate în fiecare cameră.

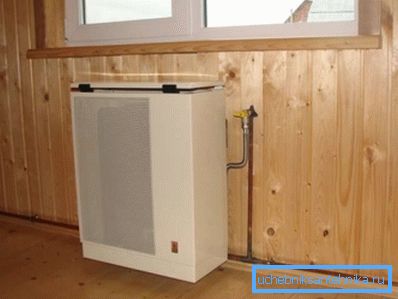

• Convector de gaz cu distribuție de gaze în jurul casei.

• Emițătoare independente cu infraroșu de putere.
• Încălzirea este prevăzută cu aer condiționat cu sistem separat separat în fiecare cameră.

Metoda de transfer termic

Transferul energiei termice se poate face în mai multe moduri.

Căldură

În această capacitate se utilizează apă sau amestecurile sale cu etilenă și propilen glicol, congelarea la temperaturi mai scăzute. Capacitatea mare de căldură a lichidelor de transfer termic face posibilă dispensarea cu rețeaua relativ mică de secțiune transversală.

Aerul

Încălzirea cu aer înseamnă că sursa de căldură încălzește direct aerul care intră în cameră. Sistemele de încălzire a aerului sunt adesea combinate cu ventilația. Principalul dezavantaj al deciziei care îi influențează popularitatea este necesitatea de a instala conducte de aer cu o secțiune transversală mare: fără a aduce atingere finisajului, acest lucru se poate face numai la etapa de construcție.

abur

Sistemele de incalzire cu abur supraincalzit cu o temperatura de 200-400 grade in timpul nostru sunt folosite exclusiv la instalatiile industriale. Ele sunt convenabile deoarece, datorită temperaturii ridicate a încălzitoarelor, ele asigură dimensiunile minime ale acestora cu valori ridicate ale puterii de căldură. Lipsa aburului reprezintă un pericol grav pentru locuitorii unor spații încălzite în caz de accidente.

Infraroșu

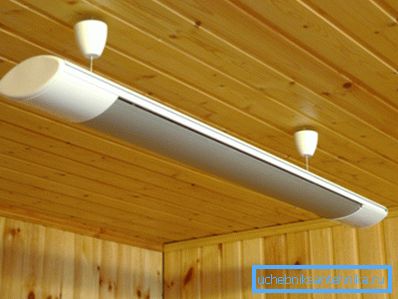

Așa-numitele încălzitoare cu infraroșu transmit o parte substanțială a căldurii nu la aerul din jurul lor, ci direct la obiectele înconjurătoare și la oameni prin radiații infraroșii, care se află în afara părții vizibile a spectrului.

Utilizarea emițătoarelor IR este justificată din punct de vedere economic, în primul rând pentru că reduce minimul de confort al temperaturii camerei. Datorită încălzirii directe a pielii în zonele deschise ale corpului, zona de confort subiectiv începe deja de la + 15-16˚C.

Convecție și încălzire prin pardoseală

De obicei, pentru noi din copilărie, schema de încălzire a unei încăperi cu surse punctuale de căldură cu o temperatură relativ ridicată (radiatoare, convectoare, registre etc.) se numește convecție. Fiecare încălzitor generează un flux de convecție; aceste fluxuri agită aerul în cameră.

Principala problemă a încălzirii prin convecție este că temperaturile într-o încăpere încălzită sunt distribuite extrem de inegal.

Nu numai că: ele sunt, de asemenea, distribuite ineficient. Sub tavan, temperatura este cu 5-8 grade mai mare decât la nivelul creșterii umane. Petrești mult timp pe tavan?

Una dintre efectele secundare ale supraîncălzirii aerului lângă plafon este o creștere accentuată a scurgerilor de căldură prin tavan. Pierderile de căldură sunt direct proporționale cu delta temperaturii dintre părțile laterale ale anvelopei clădirii.

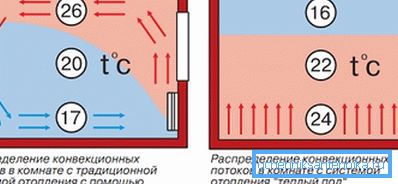

O alternativă la încălzirea prin convecție este o podea caldă. Suprafața pardoselii este încălzită la o temperatură de 25-35 de grade cu un cablu, un încălzitor de film sau o conductă cu apă.

Ca rezultat:

• Temperatura este maximă exact acolo unde este nevoie - la nivelul podelei.

• O perdea termică care împiedică înghețarea zidurilor în jurul întregului perimetru al încăperii.
• Prin reducerea temperaturii medii în încăpere se asigură economii semnificative de energie.

Încălzirea apei

În cazul utilizării unui lichid de răcire, clasificarea sistemului de încălzire este posibilă prin câțiva alți parametri.

Centrală și autonomă

În sistemele DH, sursa de căldură este CHP sau cazan. Transportatorul de căldură - apa tehnică - este transportat de-a lungul liniilor de încălzire; circulația în circuite separate este asigurată de diferența dintre firele de alimentare și invers.

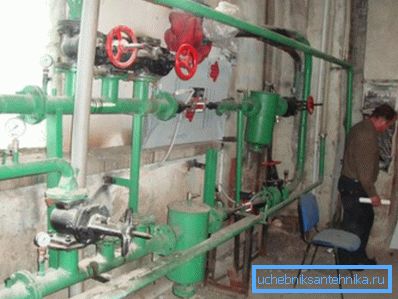

Funcționarea joncțiunii dintre autostradă și sistemul de încălzire al clădirii se realizează de către nodul liftului.

În el:

• Diferența dintre fire este egalată. În traseu ajunge la 3-6 kgf / cm2; în același timp, pentru o circulație stabilă a unui circuit cu o dimensiune rezonabilă, este suficientă o picătură de 0,2 kgf / cm2.
• Este asigurată implicarea unei părți din volumul lichidului de răcire de la circuitul de retur la recirculare. Astfel, variația temperaturii dintre cel mai apropiat nod al ascensorului și cel mai îndepărtat dispozitiv de încălzire este redus.
• Modul de funcționare a sistemului de alimentare cu apă caldă (alimentare cu apă caldă) este reglementat. În funcție de temperatura de alimentare, apa caldă menajeră este alimentată dintr-un fir direct sau invers.

În cazul unui sistem autonom, avem de-a face cu o buclă închisă umplută cu un purtător de căldură cu volum constant și care nu este conectată cu obiecte exterioare. Apa caldă nu este luată din circuit.

Stimularea circulației

În sistemul DH, lichidul de răcire este acționat de o diferență între fire. Și ce despre circuitele autonome?

Există două opțiuni posibile.

1. Într-un sistem cu circulație forțată, acesta este asigurat de o pompă de circulație - un dispozitiv relativ scăzut de putere, adesea cu capacitatea de a regla treptat capacitatea sau treapta.

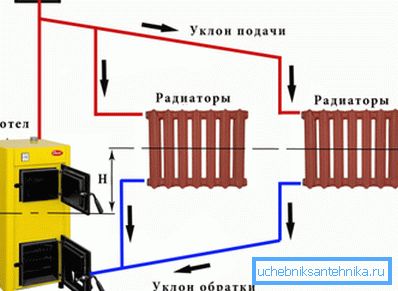

2. Sistemele gravitaționale funcționează datorită diferenței de densitate dintre lichidul de răcire încălzit și rece. Din cazan se ridică de-a lungul așa-numitului colector de accelerație și se întoarce încet prin radiatoare, eliberând căldură de-a lungul drumului.

Util: este ușor să modernizați sistemul gravitațional pentru a accelera circulația în el prin instalarea unei pompe de circulație în circuit cu propriile mâini. Instrucțiunea este destul de simplă: umplutura este spart de o supapă sau o supapă de reținere, pe fiecare parte a căreia se introduc inserții pe pompă. Sidebars sunt echipate cu un bazin în fața pompei și o pereche de supape de închidere.

Sisteme cu unul și două conducte

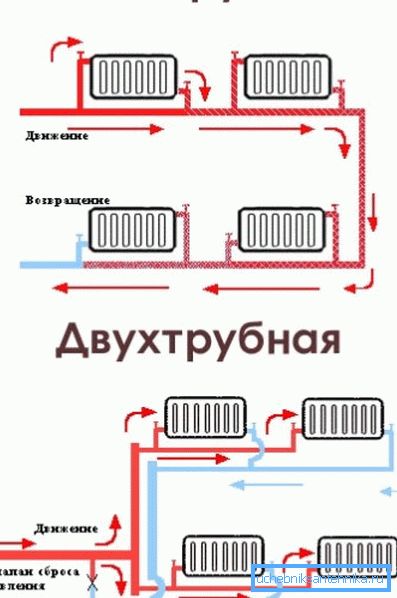

Amplasarea lichidului de răcire la dispozitivele de încălzire poate fi una și două țevi. În primul caz, radiatorul rupe singura umplutură sau, mai rațional, taie paralele cu ea. În al doilea rând, fiecare încălzitor este un jumper între conductele de alimentare și retur.

Un punct important: în cel de-al doilea caz, sistemul necesită o echilibrare obligatorie - stabilirea permeabilității bateriilor prin supape de presiune. Fără aceasta, radiatoarele de la cazan pur și simplu nu vor funcționa.

Vertical și orizontal

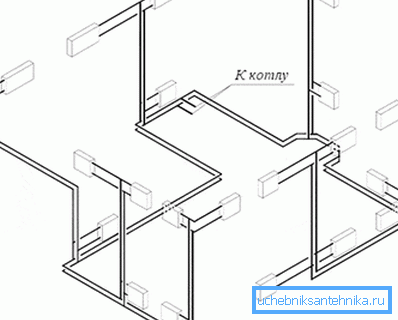

Leningradka - un inel cu un singur tub în jurul perimetrului unei case cu baterii încorporate paralel cu acesta, este un sistem tipic orizontal. Stația de încălzire într-o clădire de apartamente este la fel de verticală tipică. Așa cum ați putea ghici, acestea sunt adesea combinate: de exemplu, în aceeași clădire cu un stand vertical, lângă îmbutelirea orizontală.

Trecerea și sfârșitul mort

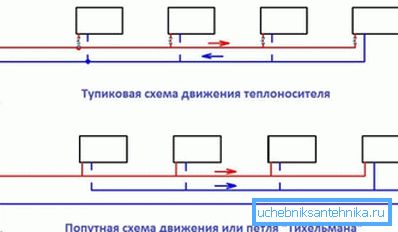

Dacă lichidul de răcire de la ieșirea cazanului la orificiul de intrare nu modifică direcția de mișcare spre opus - acesta este un sistem de trecere. Dacă schimbările - blocaj.

Imbuteliere de sus și de jos

În clădirile cu apartamente există două tipuri de cablaje.

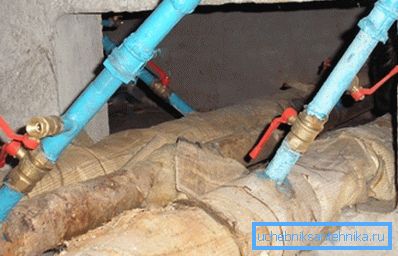

• Umplerea de jos înseamnă că fluxul de alimentare și de retur sunt în subsol. Coloanele sunt conectate în perechi cu un jumper în pod sau la etajul superior. Fiecare pereche de șanțuri scurtează circuitele de alimentare și retur.

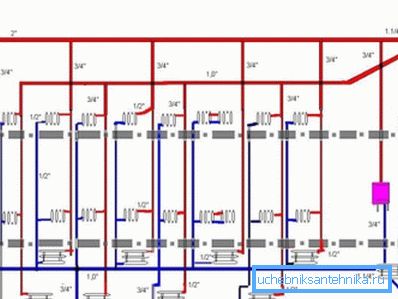

• În cazul umplerii superioare, alimentarea este deplasată la mansardă și este echipată cu un rezervor de colectare a aerului. Fiecare ascensor trebuie închis în două puncte; dar când porniți sistemul, există o serie de probleme mai puțin ordonate: nu este nevoie să aerisiți aer pe fiecare pereche de șanțuri, ci doar într-un singur rezervor.

Racordarea radiatoarelor

Încălzitoarele secționale pot fi conectate la liniile de alimentare în mai multe moduri.

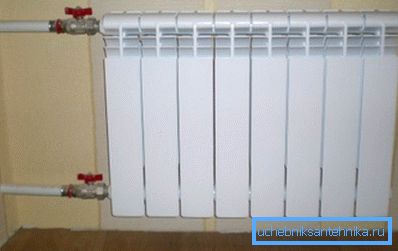

• Conexiunea laterală este cea mai avantajoasă din punctul de vedere al esteticii. Cu toate acestea, cu o lungime mare a dispozitivului, secțiunile exterioare vor fi considerabil mai reci decât cele dintâi din căptușeală.

• Conectarea diagonală va permite acumulatorului să se încălzească de-a lungul întregii sale lungimi.

Sfat: pentru a vă conecta la blocajul din stânga al traficului, nu utilizați o mătură, ci un american. Aceasta va simplifica în mod semnificativ dezmembrarea și instalarea radiatorului.

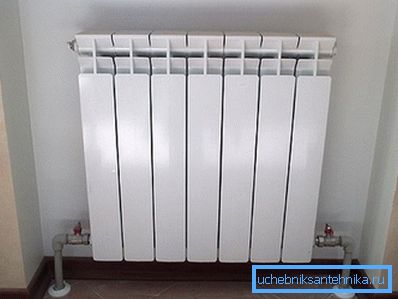

• În cele din urmă, schema de jos în jos nu numai că va încălzi radiatorul în mod egal, dar, de asemenea, scutește-l de necesitatea de spălare. Circulația continuă prin colectorul inferior nu-i va permite să se înmoaie. Dezavantajul unei astfel de conexiuni este nevoia de a furniza ștecherul superior cu o valvă Mayevsky și de a sângera aerul la fiecare pornire.

concluzie

Sperăm că înțelegerea noastră în teorie, deși oarecum superficială, se va dovedi utilă cititorului. Ca de obicei, videoclipul atașat îi va oferi materiale suplimentare.
