Conectarea radiatoarelor bimetalice. caracteristici

Schema de conectare a radiatoarelor bimetalice de încălzire nu are diferențe semnificative față de alte tipuri de încălzitoare, deci vom discuta regulile generale pentru instalarea bateriilor. În acest caz, observăm unele nuanțe și caracteristici și vă spunem cum să conectați un radiator bimetalic de încălzire.

Radiatoare de încălzire bimetalice

Caracteristici comparative cu alte tipuri de baterii

Mai intai trebuie sa intelegeti ce tipuri de radiatoare de incalzire sunt si cum difera unele de altele.

Listați principalele tipuri:

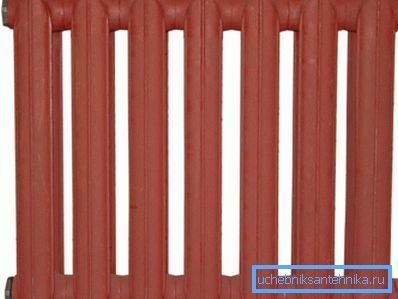

• Fonturi din fontă - Unul dintre cele mai comune tipuri, care se găsește în majoritatea apartamentelor din construcția sovietică. Este un sistem de secțiuni din fontă conectate cu pereți destul de groși și o masă mare. Se caracterizează prin rezistență ridicată și durabilitate, dar are o eficiență scăzută și un transfer de căldură, precum și o inerție termică mare;
• Tablouri tubulare din oțel - este un sistem de țevi cu un diametru suficient de mare sau o conductă sub formă de îndoit în formă de S (de exemplu, o șină de prosop încălzită). Acest tip de echipament este instalat de obicei în spații mari - săli de concerte, cinematografe, complexe sportive, supermarket-uri. Diferă la putere mare și volum mare de lichid de răcire;
• Panouri de încălzire din oțel. Sunt plăci profilate sudate din oțel, în interiorul cărora există canale pentru circulația lichidului de răcire. Ele au o rezistență destul de scăzută la șocuri hidraulice și rezistență scăzută, sunt susceptibile la coroziune și nu sunt foarte fiabile;
• Radiatoare din aluminiu - Un tip de baterie mai modern, caracterizat prin transferul și eficiența căldurii, volumul redus de căldură și masa redusă a dispozitivului. Datorită inerției termice scăzute, se dă bine la controlul automat și manual al temperaturii. Solicitarea calității agentului de răcire și a acidității sale, au o durată medie de viață și o durată de funcționare;

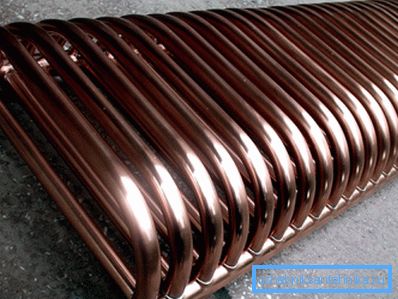

• Baterii de cupru - sunt un sistem de tuburi cu aripioare de placă. Ele se disting prin cea mai mare emisie de căldură și eficiență, durabilitate ridicată și rezistență la șocuri hidraulice, lipsă de coroziune și durată lungă de viață. Singurul dezavantaj al unităților de cupru este prețul ridicat;

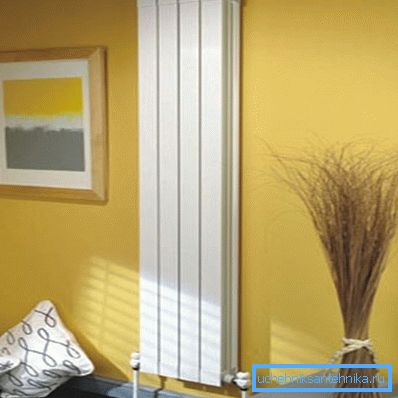

• Radiatoare bimetalice în exterior și în design seamănă cu dispozitivele din aluminiu, cu diferența că pereții interiori ai canalelor sunt realizați din oțel sau cupru. Astfel, este posibil să se mărească eficiența și transferul de căldură al bateriei, dar să se mențină rezistența și durabilitatea acesteia.

Pentru a înțelege principala caracteristică distinctivă a unui dispozitiv bimetalic, este necesar să înțelegem mai bine designul acestuia. Sarcina principală a oricărei baterii răcite cu lichid este de a asigura transferul maxim de căldură din agentul de răcire în mediul înconjurător, asigurând în același timp o rezistență mecanică și coroziune adecvată pentru o funcționare eficientă pe termen lung.

Gradul de transfer de căldură depinde direct de conductivitatea termică a metalului și de grosimea peretelui. Cele mai multe materiale conducătoare de căldură sunt aluminiul și cuprul, prin urmare cele mai eficiente dispozitive sunt fabricate din metale neferoase.

Pe de altă parte, oțelul și metalele feroase demonstrează cea mai mare rezistență. Dar ele sunt predispuse la coroziune și au o conductivitate termică scăzută. În același timp, oțelul este mult mai ieftin decât cuprul și aluminiu, ceea ce reprezintă și un avantaj.

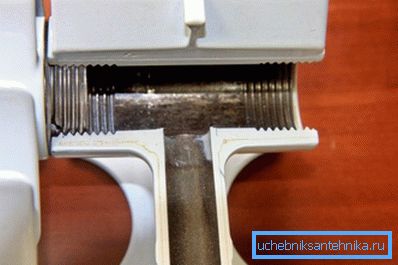

Proiectarea unui radiator bimetalic este caracterizată prin aceea că pereții interiori ai canalelor sunt realizați din oțel rezistent la coroziune sau cupru pur, iar pereții exteriori și aripioarele sunt realizate din aluminiu ușor și conductiv termic. Această decizie a făcut posibilă combinarea avantajelor metalelor oțelului și metalelor neferoase într-un singur dispozitiv.

Fiți atenți! Radiatoarele bimetalice au combinat avantajele produselor din metale feroase și neferoase, devenind cele mai progresive și moderne tipuri de încălzitoare.

Avantaje și dezavantaje

Luați în considerare aspectele pozitive și negative ale utilizării agregatelor cu metale combinate în compoziție. Să începem cu beneficiile:

Dezavantajele modelului includ costul ridicat și cerințele pentru calitatea producției și asamblării. Este necesar să combinați materialele cu performanțe stricte ale tehnologiei, altfel dispozitivul nu va servi mult timp și nu va îndeplini criteriile enumerate.

Fiți atenți! Convectorul bimetalic poate fi atribuit celor mai reușite și progresive tipuri de încălzitoare.

Schemă de conectare pentru radiatoare

Racordarea radiatoarelor bimetalice se efectuează în conformitate cu aceleași reguli ca și pentru alte tipuri de baterii.

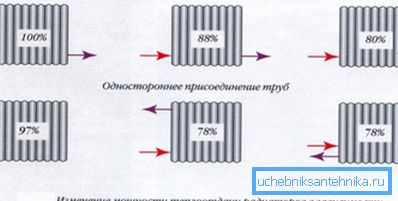

Luați în considerare schemele de legare standard:

1. Conectare diagonală. Conducta de alimentare intră în orificiul superior, iar conducta de retur iese din orificiul inferior de pe cealaltă parte. Este considerată cea mai eficientă modalitate de a asigura o încălzire uniformă și transferul maxim de căldură;

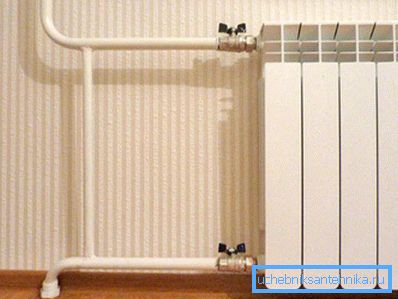

2. Conexiune laterală. Conducta de alimentare intră în orificiul superior, iar conducta de retur iese din partea inferioară din aceeași parte. Cu numărul secțiunilor de până la 12, practic nu există nici o diferență față de tipul diagonal, dar cu creșterea acestui număr este semnificativ inferioară;
3. Conexiune de top. Feedul intră în deschiderea superioară pe o parte, revenirea curge din partea superioară a deschiderii de pe partea din spate. Destul de eficient;

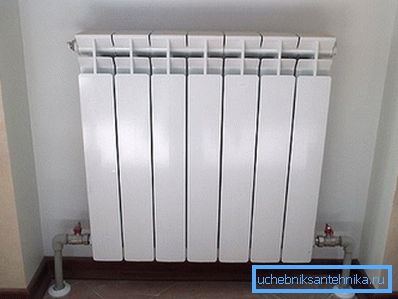

4. Conexiune de fund. Intrarea și iesirea lichidului de răcire prin orificiile inferioare de pe ambele părți. Încălzirea este mai uniformă și mai puțin eficientă;
5. Conectați-vă la un punct. Numai o țeavă intră în dispozitiv. Metoda este cea mai puțin eficientă și este rar utilizată.

De asemenea, trebuie reținut faptul că există sisteme de încălzire cu o singură țeavă și cu două conducte. Deși, în ceea ce privește radiatorul de legături - nu este atât de semnificativ. Cele mai multe cablaj case este un singur tip de tub.

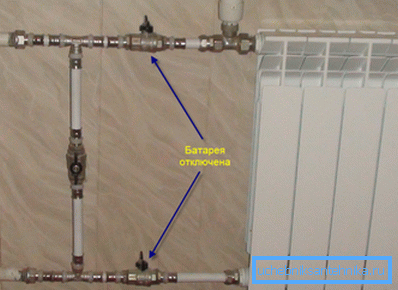

Fiți atenți! În sistemele monotub pentru reglarea și întreținerea normală a dispozitivelor, acestea trebuie conectate printr-un bypass.

Instalarea radiatorului

Pentru cei care au decis să instaleze un radiator cu mâinile proprii, am pregătit o instrucțiune.

Vom lua în considerare un sistem cu o conductă cu racordare laterală:

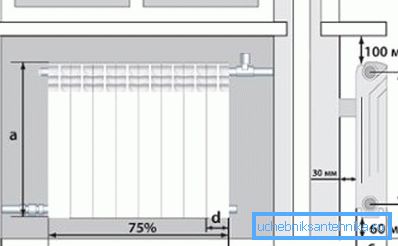

1. Conform schemei producătorului, montați brațele de montare;

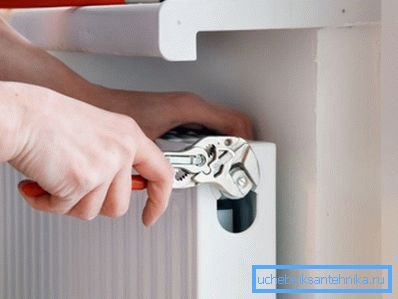

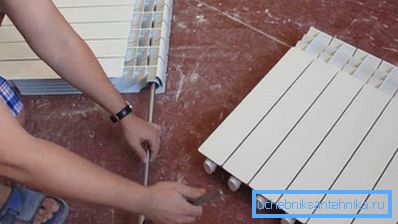

1. Realizăm asamblarea bateriei de încălzire. Înșurubați vana Mayevsky în gaura superioară, iar ștecherul în cel inferior. În celelalte două, înșurubăm șanțurile macaralelor de închidere și reglare, ajustarea - de sus;

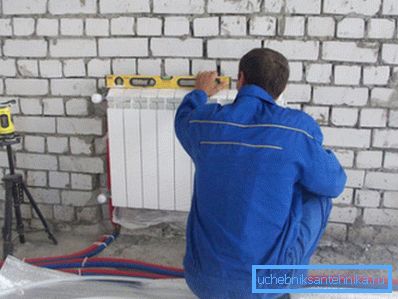

1. Așchidem și fixăm bateria pe perete;

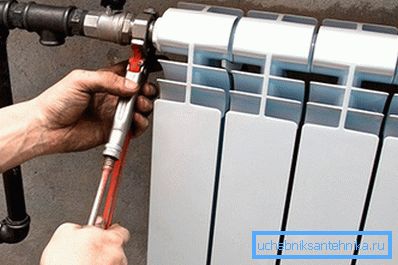

1. Înșurubați supapa termostatică în conducta de alimentare și conectați-o la tija instalată în orificiul bateriei;

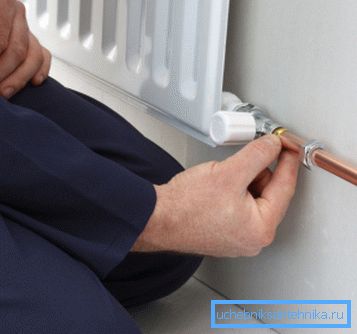

1. În conducta de retur se instalează o supapă cu bilă închisă, pe care o conectăm la tija instalată în gaura inferioară;

1. Conductoarele de alimentare și retur sunt conectate printr-un by-pass, pe care se instalează de asemenea o supapă de reglare.

Fiți atenți! Utilizați numai cuple și adaptoare de înaltă calitate, ventile de închidere bune și de control. Fitingurile normale sunt realizate din alamă din ape reziduale.

concluzie

Radiatorul de încălzire bimetalică este o alegere excelentă pentru încălzirea unui apartament modern sau a unei case de țară. Dispozitivele se caracterizează prin performanțe ridicate, iar videoclipul din acest articol va ajuta la înțelegerea regulilor instalării acestora.
