Conectarea unui radiator de încălzire la un sistem cu două

În mod tipic, sistemul de încălzire din casele particulare este autonom, deci pentru organizarea acestuia este necesar să achiziționați un cazan de putere suficientă și să determinați ce ar trebui să fie transferul de căldură de la radiatoare. Apoi rămâne pentru cei mici - tot ce trebuie să faceți este să conectați încălzitoarele la boiler cu ajutorul conductei și să umpleți-le cu lichid de răcire. Schema de conectare cea mai optimă este o conductă cu două țevi, atunci când există un flux și un flux de retur.

Tipuri de sisteme de încălzire

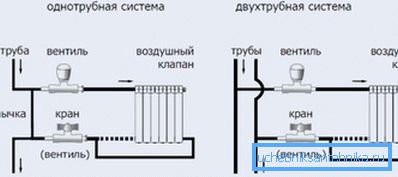

Utilizați versiuni cu o singură țeavă și cu două țevi, care pot avea avantaje și dezavantaje. Designul poate fi montat atât cu cablajul inferior, cât și cu partea superioară. Cu toate acestea, acesta din urmă este folosit cel mai adesea, deoarece este mai convenabil și mai practic.

După cum știți, principiul funcționării unui sistem autonom de încălzire este circulația constantă a apei sau a altui agent de răcire de la boiler la dispozitive și înapoi. Cu toate acestea, se poate deplasa prin gravitate, sau prin forță, care se obține prin conectarea pompei.

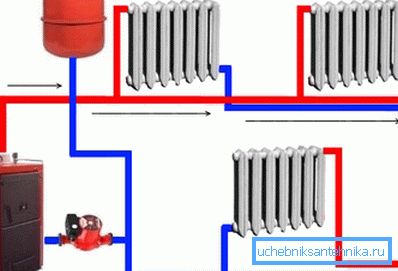

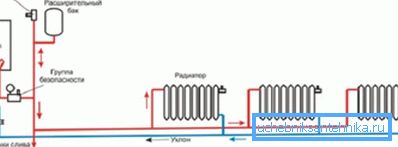

Conexiune cu două țevi

Luați în considerare caracteristicile sale:

1. Manualul de instalare al schemei implică prezența a două conducte separate, la care fiecare dintre dispozitive este conectat.
2. În același timp, un sistem de alimentare cu apă este o conductă de alimentare, de unde curge apa caldă, iar cealaltă este una inversă, care eliberează apă deja răcită.
3. Deoarece traiectoriile depășite de agentul de răcire, atât în ​​conducta de alimentare cât și în retur, sunt egale, rezistența lor hidraulică este aceeași. Adică, o astfel de schemă este echilibrată hidraulic, ceea ce face aplicarea sa cea mai optimă.

Sfat: utilizarea în acest caz a metodei diagonale de conectare a dispozitivelor de încălzire va face sistemul mai eficient.

1. Cu toate acestea, schemele pot fi pierdute, ceea ce înseamnă că cel mai mult:

• un drum lung este făcut de apa deja răcită care părăsește ultima în lanțul de instalații de încălzire;
• scurte runde de la primul.

Din acest motiv, va trebui să reglați fluxul de apă fierbinte cu propriile mâini în fiecare dintre robinetele bateriei sau să folosiți supape termostatice.

aranjament

Schema poate fi forțată (pompă încorporată) și auto-curgătoare, principalul avantaj al acesteia din urmă este că nu necesită energie electrică. Pentru a face acest lucru, cablajul superior se face, iar dispozitivele de încălzire, precum și în cazul anterior, sunt conectate în diagonală.

Este folosit cel mai adesea în clădiri rezidențiale mici, care nu au mai mult de două etaje. Deși va fi ideal în așezările care se confruntă cu întreruperi de putere, nu este adesea folosit, ceea ce se explică prin necesitatea utilizării unei cantități mari de materiale și a aspectului inestetic.

Se utilizează nu numai în clădiri rezidențiale, ci și în alte clădiri, indiferent de destinația lor. Organizația sa necesită o mulțime de materiale și eforturi, dar avantajele unui astfel de sistem sunt indiscutabile.

Sfat: puteți să-l luați cu ușurință pentru orice clădire, indiferent cât de complexă este.

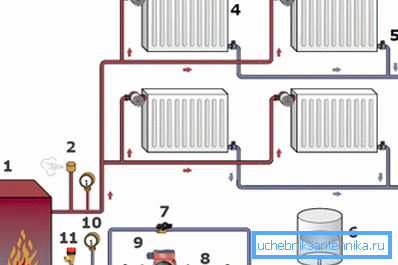

Pe o ramură, poate fi amplasat un număr mare de dispozitive de încălzire, ceea ce nu necesită instalarea suplimentară a regulatoarelor de presiune hidraulice. Alimentarea cu apă și ieșirea inversă în astfel de scheme sunt conectate separat, ceea ce vă permite să reglați automat încălzirea tuturor încăperilor din casă. În acest caz, termostatele nu vor avea nici un efect asupra altor dispozitive, iar prețul acestora va crește doar ușor costul instalării.

Opțiuni pentru conectarea încălzitoarelor la sistem

Adesea spunem cuvintele "conectați" și "conectați", implicând performanța aceleiași acțiuni - conectați radiatorul la tubulatura sistemului de încălzire.

Cu toate acestea, această abordare este amatorică, deoarece există o anumită diferență tehnică între ele:

• conectați radiatorul - aduceți linia de curgere și conducta de retur la ea. Un exemplu ar fi versiunea laterală a radiatorului, atunci când țevile se potrivesc cu dispozitivul dintr-o parte superioară și inferioară sau diagonală.
• conectați dispozitivul de încălzire - să creați o unitate de conectare în care să existe un flux de alimentare sau retur, precum și supape de robinet, valve sau alte elemente similare.

Există două opțiuni principale pentru sistemul de încălzire, pe care depinde de asamblarea finală a schemei de încălzire a casei sau apartamentului:

1. Linia de alimentare superioară este situată deasupra nivelului superior al radiatorului. În acest caz, utilizați următoarele opțiuni pentru atașarea unui radiator:

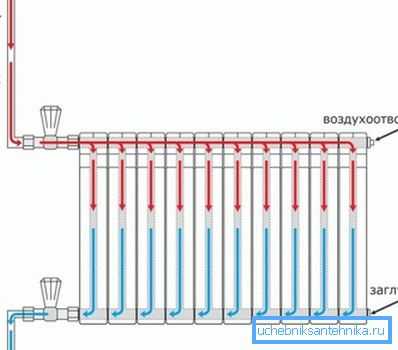

• unilateral lateral (de jos și de sus) - metoda este cea mai eficientă atunci când se utilizează în baterie mai mult de 10 secțiuni. În caz contrar, încălzirea distanței nu se produce complet, din cauza căreia eficiența dispozitivului este redusă semnificativ;

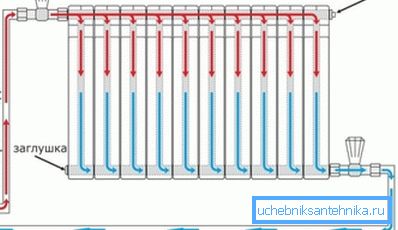

• Diagonalele (de sus și de jos) pot fi două moduri, fiecare fiind considerat cel mai eficient prin această metodă de cablare. Puteți utiliza dispozitivele cu mai mult de 10, numărul de secțiuni și acestea se vor încălzi cât mai mult posibil.

1. Linia de alimentare inferioară vine la radiator din partea de jos, utilizată în mod obișnuit la instalarea pompei:

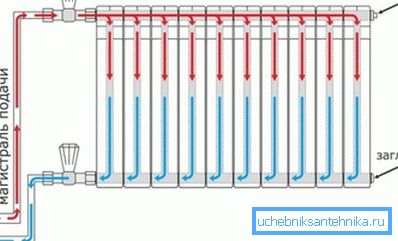

• unilateral lateral (de sus și de jos) - în acest caz, ca și cel precedent, efectul maxim al acestei metode poate fi obținut numai cu numărul de secțiuni din dispozitivele de încălzire nu mai mari de 10, altfel agentul de răcire pur și simplu nu are timp să-i încălzească;

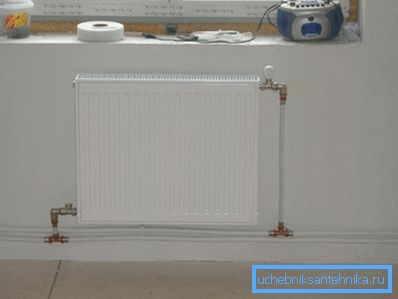

• diagonală (partea superioară și cea de jos) - efectul este același ca și cu cablajul superior;

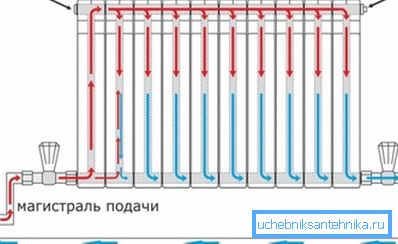

• calea inferioară - în acest caz, alimentarea provine de la partea inferioară către radiator și iese și pe cealaltă parte, dinspre partea inferioară. Cel mai mare efect va fi numai la instalarea pompei;

Indicație: efectuați cu multă atenție bucla de depozitare și de întoarcere mai mare decât ultimul radiator, altfel ar putea afecta setarea întregului sistem de încălzire.

Vă rugăm să rețineți:

• cu cablajul superior, veți obține efectul maxim cu conexiunea diagonală a dispozitivelor;
• cu cablajul inferior și pompa cea mai eficientă opțiune va fi partea de jos (partea de jos a fundului).

concluzie

După cum se poate observa din articol, versiunea cu două țevi a radiatoarelor de conectare la sistemul de încălzire este cea mai acceptabilă din aproape toate punctele de vedere, cu excepția unei creșteri a costului componentelor. Acestea vă permit să reglați cu ușurință temperatura lichidului de răcire pentru camere diferite, precum și să efectuați echilibrarea necesară pentru a preveni șocul hidraulic.

Instalarea dispozitivelor de încălzire în schemă nu este dificilă, deci în case particulare se face, de obicei, independent. Videoclipul din acest articol va oferi posibilitatea de a găsi informații suplimentare despre subiectul de mai sus.
