Convectoarele de încălzire cu apă - încălzesc fără

Utilizarea apei ca lichid de răcire este o idee rentabilă. Din ce în ce mai mult, în loc de bateriile obișnuite, încălzitoarele de apă sunt instalate în apartamente. Astfel de avantaje precum: siguranța, compactitatea, designul exclusiv contribuie doar la creșterea popularității convectoarelor.

Caracteristici de design

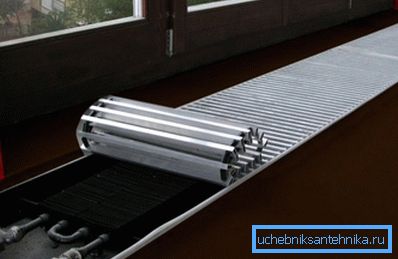

În exterior, unitatea este un corp solid dreptunghiular, acoperit cu o grătare. Versiunea de podea este ca o bancă mică, panoul montat pe perete are o grosime mică, iar cele încorporate pot fi văzute doar prin grilă.

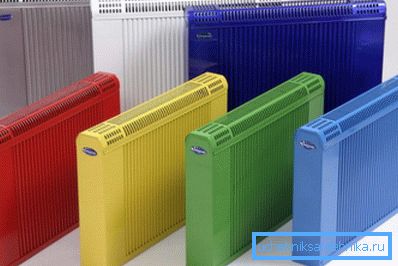

Carcasa clasică este din oțel inoxidabil. Dar, având în vedere caracteristicile de design ale camerei și dorințele clienților, corpul poate fi făcut din lemn, chipsuri de marmură sau panouri din MDF.

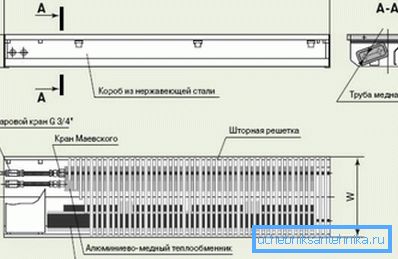

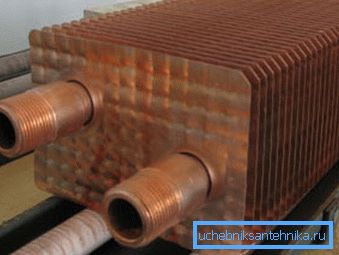

Exteriorul ascetic, în interiorul convectorului de încălzire a apei, este mult mai complicat. "Inima" lor este considerată a fi un schimbător de căldură, care este un platou de cupru sau o țeavă sub forma unei bobine. Pe aceasta perpendiculară la metoda de fixare lamele sunt fixate.

Locul conectării lor cu conducta ar trebui să excludă cele mai mici goluri care reduc transferul de căldură. Cuprul este utilizat cel mai adesea pentru fabricarea plăcilor, pot exista variante de oțel și aluminiu, principala fiind că conductivitatea termică să fie la înălțime.

Fiți atenți! Având în vedere contactul constant cu apa, acest element trebuie să fie, de asemenea, rezistent la coroziune. Sunt preferabile metalele neferoase.

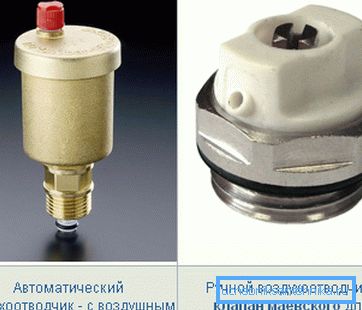

Conectarea la racordul sau conducta centrală se realizează prin intrări speciale cu un filet interior, care se află la capătul dispozitivului sau la partea laterală. La convectoarele moderne de încălzire a apei sunt instalate robinete-supape sau supape manuală / automată pentru a elibera excesul de aer, ceea ce afectează transferul de căldură.

Dacă în pachet este inclus un termostat / termostat electronic, acesta va monitoriza ritmul de funcționare al dispozitivului. Procesul de încălzire se oprește periodic când se atinge temperatura setată și începe din nou când aerul se răcește.

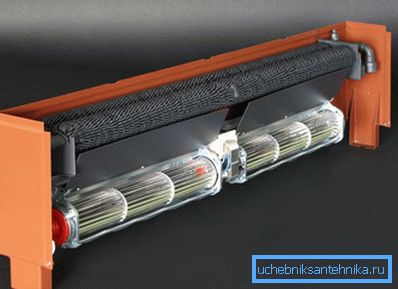

Pentru a îmbunătăți circulația aerului, se utilizează un ventilator, care este deja încorporat sau va trebui să fie cumpărat. Această adăugare utilă (1-2 bucăți) se găsește numai în încălzitoarele de încălzire prin pardoseală pentru încălzire.

Cum convecția ajută la menținerea cald

Spre deosebire de bateriile convenționale, care încălzesc aerul prin radiația căldurii de pe suprafețele lor, convectoarele de încălzire a apei acționează diferit. Se amestecă masele de aer, înlocuind aerul cald cu frig și creând o atmosferă plăcută. Nu simte uscarea și mirosul neplăcut al prafului ars.

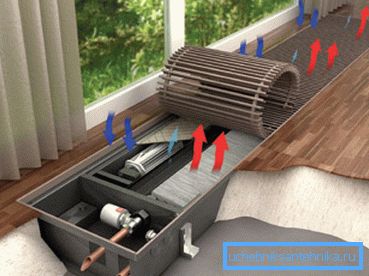

Apa caldă din sistemul de încălzire intră în schimbătorul de căldură și încălzește plăcile. Având în vedere conductivitatea termică a materialului utilizat, așa cum sa menționat mai sus, părțile se încălzesc foarte repede. Prin găurile din zăbrele, masele calde se ridică liber, deplasate de masele reci.

Ventilatorul încorporat stimulează acest proces, iar după câteva minute puteți simți deja rezultatul. În același timp, eficiența crește până la 95%, ceea ce face adecvată utilizarea convectoarelor de apă în încăperi spațioase cu deschideri mari pentru ferestre și uși.

În conformitate cu cerințele GOST 20849-94, convectoarele de încălzire a apei trebuie să aibă prima caracteristică esențială - etanșeitatea și rezistența, verificate cu o presiune a apei de testare de 1,5 MPa. Elementele de încălzire și carcasa trebuie acoperite cu o compoziție anticorozivă, rezistentă la căldură.

Printre altele, convectorul de apă pentru încălzire este relativ ieftin, având în vedere popularitatea crescândă. Instalarea de către specialiști a construcțiilor de pereți, podele sau plinth vă va costa aproape de două ori mai ieftină decât cea internă. Acest preț este justificat de complexitatea lucrărilor preliminare privind nișa dispozitivului din podea ridicată.

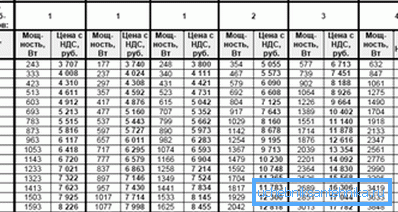

Scurtă descriere a convectoarelor tipice

Caracteristicile lor tehnice sunt importante pentru încălzitoarele de apă, pe baza cărora este selectat un model specific de încălzire.

Caracteristicile celor mai tipice convectoare sunt în limitele următoare:

• presiunea maximă admisă în timpul funcționării este de 16 bari;
• testarea presiunii - 25 atm;
• temperatura apei poate atinge 130 ° C;
• încălzire maximă a cazului - 60 ° C;
• schimbătorul de căldură poate fi 4 sau 6 rânduri;
• volumul de apă din schimbătorul de căldură este de 0,7-0,9 l;
• debit pe oră de la 90 la 170 de litri;
• putere de la 100 la 200 kW;
• greutatea variază între 14 și 21 kg.

Lucrări de asamblare

Instrucțiunile de instalare pentru încălzitoarele de apă sunt simple și constau în conectarea la o conductă de încălzire. Modelele din podea sunt instalate simultan cu dispozitivul de podea, iar modelele de perete sau de podea pot fi instalate în orice moment.

Procesul de instalare include cablarea cablurilor electrice, a circuitelor de alimentare cu lichid de răcire și a unui dispozitiv de nișă pentru cutia de unități, care trebuie să fie în linie cu podeaua finală. Este mai bine să încredințați această activitate specialiștilor calificați.

Fiți atenți! De asemenea, calculați capacitatea instalației, instruiți un specialist, dacă nu sunteți un inginer termic, nu puteți lua în considerare, de exemplu, pierderile de căldură atunci când calculați încălzirea. Veți avea nevoie de informații despre zona camerei, izolația acesteia și înălțimea plafoanelor.

În funcție de destinație, convectorul pentru apă de încălzire poate efectua două funcții:

• incalzirea camerei - dispozitivul este instalat departe de deschiderile ferestrelor;
• creați o barieră de aer la aerul rece în zona ferestrei - un încălzitor opus ferestrei la o distanță de 20 până la 30 cm.

Încălzirea impecabilă este realizată prin respectarea următoarelor condiții de instalare:

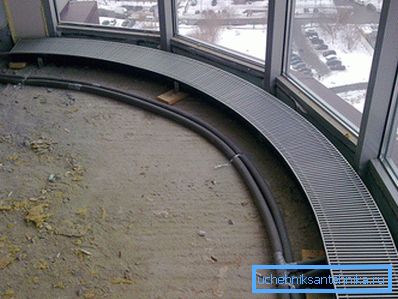

1. Intrarea / evacuarea lichidului de răcire este realizată din racorduri rigide sau flexibile și supape de închidere (Inclus).

1. Nișa convectorului trebuie să aibă o asemenea adâncime încât capacul decorativ al dispozitivului să fie la același nivel cu podeaua finită.
2. Permisiuni admisibile la lățimea și înălțimea convectorului de la 10 la 15 mm.
3. Reglarea șuruburilor de încălzire a apei din convector este aliniată orizontal și securizată.
4. Lacurile sunt izolate și sigilate cu un material special..
5. După instalarea podelei finisate, conectați ochelarii (electric este necesar dacă există un ventilator încorporat).
6. Sigilați resturile cu materiale de etanșare / finisare, activați dispozitivul și acoperiți-l cu o grătar.

Instalarea încălzitoarelor de perete și plinth nu are atât de multe nuanțe și constă în conectarea obiectului la rețeaua de alimentare cu apă și acest lucru este ușor de făcut cu propriile mâini.

Înainte de a lucra cu un încălzitor de perete, trebuie să scoateți bateria, apoi să treceți direct la instalare.

1. În locul dopurilor radiatorului, înșurubați două racorduri cu același diametru, de obicei 20 mm, pe manșoane.
2. Pe brackets, fixați convectorul și aliniați axa cu axele filetelor.
3. Răsuciți firele de pe încălzitor, împingeți cuplajele până la opritor și strângeți piulițele de blocare.
4. Pentru a evita ciocanul cu apă, declanșați robinetul, deschideți robinetul încet.

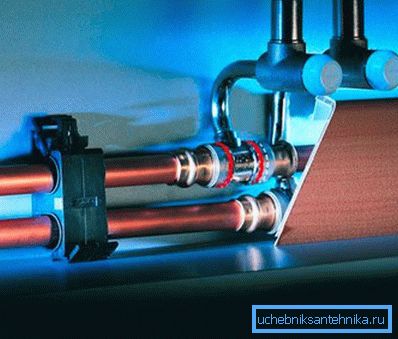

Fiți atenți! Când conectați modelul de plintă la sistemul de încălzire urbană, utilizați conducte din plastic multistrat fabricate din polietilenă reticulată cu accesorii speciale. A doua opțiune este lipirea cu fitinguri din cupru pentru țevi. Acest lucru vă va proteja designul de trucuri cu modificări ale temperaturii apei și presiunilor.

Rezumând

Utilizarea convectoarelor de apă - cea mai ieftină formă de încălzire. O varietate de instalații de instalare vă permite să încălziți ușor camera fără a usca aerul. Sistemele de control al temperaturii vă permit să mențineți un prag termic constant, economisind bugetul familiei.

Videoclipul din acest articol va demonstra în detaliu și cu ușurință procesul de instalare al unui convector de podea cu apă.
