Crane pentru radiatoare de încălzire: cum se aleg supapele

Pentru funcționarea corectă a sistemului de încălzire este necesar să reglați cu precizie volumul de lichid de răcire care intră în baterie și să scoateți aerul acumulat din acesta. În plus, uneori - în caz de accident sau necesitatea unei înlocuiri planificate - este necesar să se blocheze complet accesul la panoul de încălzire. În toate cazurile enumerate mai sus, robinetul de pe radiatorul de încălzire va ajuta, cu ajutorul căruia veți putea să opriți diferite părți ale rețelei climatice cu propriile mâini, fără a opri complet funcționarea acestora și descărcarea bateriilor.

Robineți de apă

Scopul echipamentului

Macaralele montate pe radiatoare sunt necesare nu numai pentru a bloca accesul la apă.

Ei efectuează multe alte sarcini la fel de importante:

• reglați temperatura radiatorului, limitând cantitatea de apă fierbinte pompată prin baterie;
• scoateți dopurile de aer din sistemul de încălzire, care reduc în mare măsură eficacitatea activității sale;

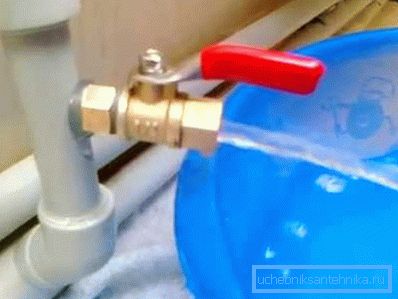

• Acestea sunt utilizate pentru a umple și elimina lichidul de răcire nu numai în radiatoare, ci și în conductele care le conectează;

• poate fi utilizat pentru a opri rețeaua de încălzire în caz de accident, reparații planificate sau de urgență.

Pe baza sarcinilor de mai sus, este necesar să se facă distincția între următoarele tipuri de macarale:

1. Pentru a deconecta conducta principală, o parte a rețelei de încălzire sau un dispozitiv separat. Cu ajutorul lor, puteți opri apa în caz de accident sau reparații.

1. Pentru a regla curgerea apei. În acest caz, pe lângă modurile "on" și "off", trebuie să existe și altele. Capacitatea de a seta temperatura în casă depinde de cât de precis poate fi reglat cantitatea de lichid de răcire furnizată.
2. Pentru a evacua gazul sau apa. În primul caz, supapele ajută la eliminarea închiderilor de aer, în al doilea rând - pentru a îndepărta lichidul din țevi și radiatoare, după care le puteți inspecta și înlocui.

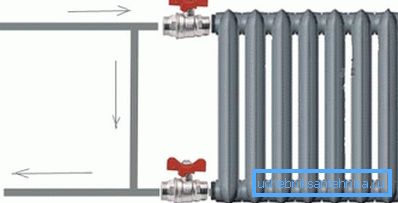

Puncte de instalare

În ciuda numelui, o supapă pentru un radiator de încălzire poate fi montată nu numai pe echipamentul specific, ci și în alte locuri (în funcție de scopul funcțional):

• la intrarea centrală a centrului de încălzire la subsolul casei - se deschid și se închid la începutul și la sfârșitul sezonului de încălzire;
• la conducta de evacuare (conducta dintre intrarea și ieșirea bateriei care asigură curgerea directă a agentului de răcire) - aici sunt necesare supape de reglare pentru reducerea sau creșterea volumului de fluid care curge și comutarea rețelei forțate în circulație naturală;
• pe platforme - adesea astfel de macarale sunt montate la intrările unui apartament în clădiri înalte și permit repararea rețelei locale de climă fără a închide întregul sistem;
• pe duzele bateriei - scopul lor principal este de a regla temperatura aerului, deoarece supapele termostatice automate sunt potrivite aici;

• în locurile în care se poate forma un blocaj de aer - aici sunt instalate robinetele Mayevsky, care servesc la eliberarea aerului care se acumulează atunci când sistemul este umplut cu agent de răcire sau în timpul funcționării acestuia.

Fiți atenți! Utilizarea supapelor, reglabilă automat, permite fără intervenția omului să distribuie cantitatea de apă care intră în baterie și să elimine aerul acumulat din sistem. Dezavantajul unor astfel de soluții este doar unul - prețul ridicat.

Materiale folosite

O caracteristică a supapelor de închidere și de control instalate în sistemele de încălzire este contactul constant cu lichidul de răcire, compoziția chimică și fizică a căreia, adesea, nu mai este de dorit.

Prin urmare, materialul folosit în acestea trebuie să fie rezistent la coroziune și să reziste bine acțiunii mecanice a particulelor abrazive care se găsesc în fluidul circulant.

Macaralele cele mai utilizate sunt fabricate din următoarele materiale:

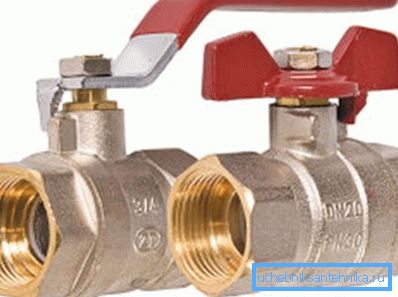

• alamă - fixată la conducte cu fitinguri speciale;

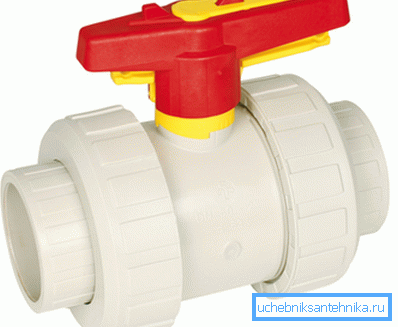

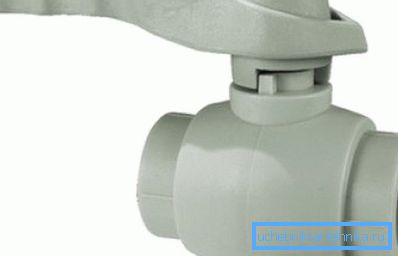

• polipropilenă - este instalat pe conductele polimerice prin lipire.

Sfat! În unele magazine de hardware puteți găsi macarale silumin. Ele arata ca alama, dar costa mult mai putin. Calitatea, rezistența și durabilitatea acestora sunt scăzute, deci nu ar trebui să utilizați astfel de supape pentru proiectarea rețelelor de inginerie.

Tipuri de macarale

Toate macaralele existente sunt împărțite în două grupe:

1. Blocarea. Sunt drepte și unghiulare. Acestea sunt montate pe radiatoare și folosite pentru a bloca accesul și a regla cantitatea de apă fierbinte care intră în baterii. Utilizarea acestora vă permite să protejați panoul de încălzire de impactul hidraulic și pneumatic care apare în timpul umplerii sistemului cu agent de răcire. În plus, acestea oferă o oportunitate de a opri o anumită baterie și de a le repara, curăța sau înlocui. Acestea sunt ușor de montat pe baterii folosind fire de țeavă, formând o conexiune complet strânsă. Rezistați la o presiune puternică a fluidului și au un aspect atractiv.

Dezavantajul este imposibilitatea unui control fin al temperaturii în cameră. Se utilizează frecvent în sistemele de încălzire autonomă, unde comutarea modului se realizează cu ajutorul panoului de comandă al cazanului.

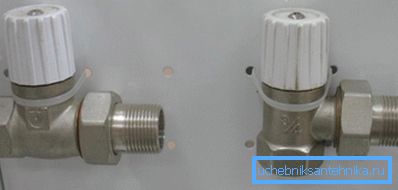

1. Controlat termostatic. În interiorul macaralei este un recipient special, flexibil, umplute cu lichid sau gaz. Atunci când este încălzit sau răcit, acesta crește, respectiv scade, regulând accesul apei la baterie și, astfel, temperatura. Există două tipuri de macarale termostatice:

• cu control manual - în acest caz, rotiți butonul și setați singur temperatura, concentrându-vă asupra numerelor care se aplică corpului macaralei;
• automat - în acest caz, temperatura din cameră este controlată de un microcip în funcție de condițiile externe (se utilizează datele furnizate de senzori speciali).

Avantajele ultimelor tipuri de macarale sunt evidente:

• capacitatea de a schimba temperatura bateriei, în funcție de condițiile meteorologice;
• economisirea căldurii datorită unei ajustări mai fine a funcționării echipamentului climatic;
• protecția împotriva înghețului agentului de răcire cu o scădere bruscă a temperaturii externe.

Clasificarea mecanismelor de blocare

Robinetele de încălzire sunt clasificate conform unei alte caracteristici - proiectarea dispozitivului de blocare.

Acestea sunt:

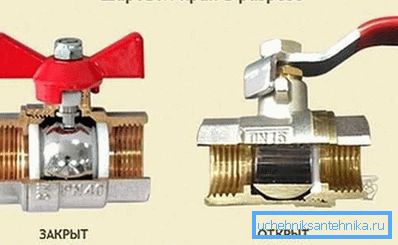

• bile (flanșă) - pot fi numai în starea de pornire și oprire, opțiunile intermediare nu sunt furnizate;

• conic - vă permite să închideți gaura pentru debitul de apă, deschideți-o și puneți supapa în poziții intermediare;
• automat - controlul volumului fluidului curge este reglat cu ajutorul electronicii speciale.

Furtunurile cu flanșă sunt cele mai des instalate pe conducte. Acest lucru se datorează faptului că designul lor este capabil să reziste la o presiune ridicată a fluidului. Ele pot servi în mod fiabil pentru o lungă perioadă de timp.

În ceea ce privește radiatoarele în sine, ele utilizează produse conice echipate cu cuplaje. Prezența filetului vă permite să fixați bine robinetele de control la orificiul de intrare și ieșire al bateriei, iar mecanismul de blocare conică vă permite să ajustați mai precis cantitatea de apă care intră.

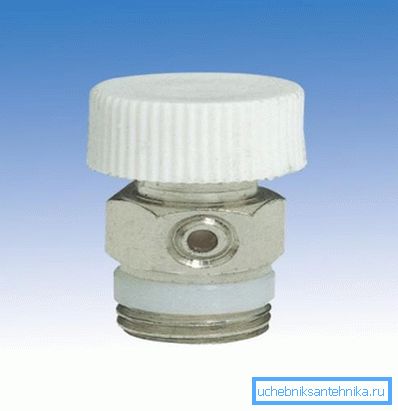

Macara lui Mayevsky

Pe lângă robinetele de apă, bateriile cu aer sunt montate pe radiatoare. Ele sunt numite macarale Mayevsky. Acestea servesc la îndepărtarea aerului care se formează inevitabil în țevi și radiatoare în timpul funcționării sistemului. Instrucțiunile de instalare pentru sistemele de încălzire asigură instalarea unor astfel de dispozitive în partea superioară a fiecărui panou de încălzire.

Principiul de funcționare

Elementul principal al macaralei Mayevsky servește ca o supapă de aer a acului. Acest mecanism poate fi activat de o cheie specială sau de o șurubelniță convențională.

Supapa de aer trebuie instalată pe partea opusă valvei de admisie a radiatorului. Pe măsură ce suportul de căldură este umplut, aerul prezent în baterie crește și se acumulează în colțul superior al dispozitivului. Se instalează o macara prin care se eliberează blocajul de aer format.

Procedura de lucru cu supapa Mayevsky este simplă: trebuie să deșurubați șurubul până când apare un sunet care emite aerul de ieșire. De îndată ce apa iese din orificiu, supapa poate fi închisă.

Macaraua poate avea un corp polimeric sau poate fi din alamă. Ambele opțiuni sunt destul de fiabile. Este necesar să se asigure că ieșirea ventilului de aer nu este înfundată cu particule solide, care se găsesc uneori în lichidul de răcire. Puteți să-l curățați cu un ac obișnuit.

Sfat! Dacă aveți un sistem de încălzire cu circulație forțată în casa dvs., trebuie să opriți echipamentul de pompare înainte de a scoate airlock-ul folosind o macara Mayevsky. În caz contrar, apa caldă va curge prea repede și aerul nu va avea timp să se acumuleze în partea superioară a radiatorului.

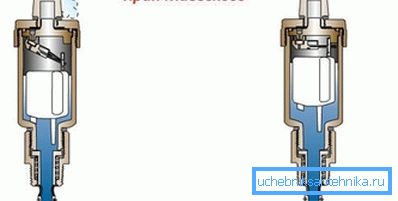

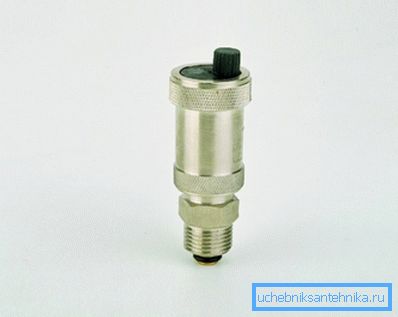

Supape de aer automate

Fiecare producător de echipamente sanitare se străduiește să producă echipamente care reglează anumiți parametri ai rețelelor de inginerie fără intervenția umană. Acest lucru se aplică și la supapele de aer care elimină prizele de la baterii și conducte de încălzire.

Mașina automată Mayevsky nu pare practic deloc diferită de progenitorul său. Principiul funcționării sale nu sa schimbat, de asemenea. Cu toate acestea, un mecanism special deschide independent supapa atunci când presiunea aerului din baterie crește peste valoarea setată.

Astfel, ventilul automat de aer instalat vă va scuti de necesitatea de a verifica periodic sistemul de încălzire pentru a detecta blocajele de aer și a le elimina manual.

Caracteristici de instalare de macarale automate Mayevsky

Acest dispozitiv poate fi montat pe aproape toate radiatoarele existente. Cu toate acestea, proprietarii de baterii de fontă pe scară largă vor trebui să fie dezamăgiți. Macaraua lui Mayevsky nu-i va ajuta să facă față cu aerul din rețeaua climatică.

Acest lucru este afectat de următoarele circumstanțe:

1. Suprafețele interioare ale radiatorului din fontă devin treptat ruginite în timpul funcționării, particulele care se desprind, intră în agentul de răcire și pot bloca deschiderea de by-pass a supapei automate de aer.
2. Sistemul central de alimentare cu apă, din care sunt parte bateriile din fontă, nu este echipat cu filtre care captează particule solide în lichidul de transfer de căldură. În plus, adesea se adaugă diferite substanțe chimice agresive în apă, care afectează negativ funcționarea supapelor de aer.
3. Din radiatoarele conectate la sistemul de încălzire urbană, adesea în perioada de vară, se scurge apa. Prin urmare, după umplerea sistemului, pot apărea prize prea mari, care nu vor funcționa printr-o gaură de 2 mm. Va trebui să folosim metode mai eficiente.

Fiți atenți! Toate avantajele macaralelor automate Mayevsky sunt dezvăluite numai atunci când se proiectează sisteme autonome de control, unde este posibil să se controleze calitatea agentului de răcire, temperatura, presiunea și alți parametri de funcționare la fel de importanți.

concluzie

Robinetele de închidere și control pentru organizarea circulației apei și a aerului în sistemul de încălzire joacă un rol foarte important. Dar, pe lângă aceasta, un număr mare de alte echipamente sunt utilizate în proiectarea rețelelor de încălzire. Puteți afla mai multe caracteristici vizuale ale temei noastre din videoclipul de mai jos.
