Cum funcționează răcitorul de ulei: proiectarea și

În general, radiatorul de ulei pentru 5-7 secțiuni sau alte dimensiuni de uz casnic este o cutie ermetică din oțel, care este umplute cu ulei special, iar un boiler electric este instalat în interiorul rezervorului, care este conectat la rețeaua de curent alternativ 220V.

Principiul de funcționare aici este destul de simplu - elicea electrică încălzește uleiul cu căldura acestuia și, la rândul său, transferă căldură în carcasa metalică, iar puterea transferului de căldură de la dispozitivul de încălzire depinde de intensitatea acestei interacțiuni. În mai multe detalii despre designul încălzitorului de ulei, avantajele și dezavantajele acestuia vom discuta mai jos, precum și puteți viziona videoclipul din acest articol.

Radiatoare de ulei

Despre design și disiparea căldurii

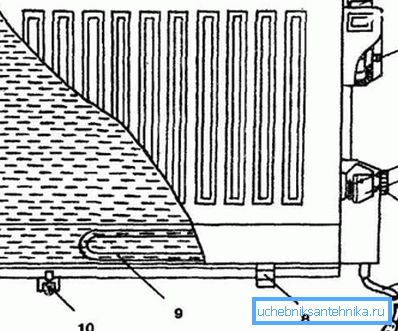

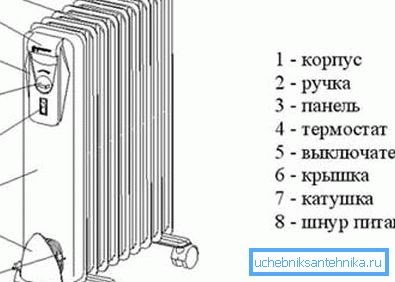

Schema generală a răcitorului de ulei:

1. locuințe;
2. indicator;
3. comutatorul;
4. placă bimetal;
5. microîntrerupător;
6. regulator de putere;
7. cablu electric;
8. picior;
9. elementul de încălzire;
10. șurubul de reglare pentru reglare

Eficiența unui radiator de ulei depinde direct de zona corpului său - cu cât acesta este mai mare, cu atât este mai mare transferul de căldură și temperatura pereților poate ajunge la 110-150 ° C.

În consecință, un astfel de dispozitiv este o baterie care nu poate fi doar mutată, ci, în general, instalată în orice loc potrivit, dacă este posibilă alimentarea cu energie.

• Desigur, intensitatea încălzirii nu poate rămâne în același mod, prin urmare, producătorii pentru acest scop furnizează instrumente cu comutatoare ca un termostat., care permit funcționarea în 2-3 moduri. Esența aici este următoarea - prin poziționarea butonului de comutare în orice poziție, utilizați un anumit număr de spirale, adică se închid sau se deschid;

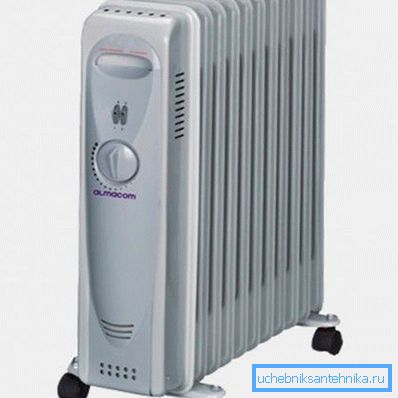

• Puteți cumpăra un radiator de ulei pentru 5 secțiuni pentru a încălzi o mică parte a încăperii, dar, în general, astfel de dispozitive pot fi realizate în dimensiuni mari. - de regulă, limita are 14 secțiuni;
• În caz de supraîncălzire (închiderea comutatorului), pentru a evita explozia răcitorului de ulei (fisurarea carcasei), acesta este livrat cu o supapă de siguranță specială la partea inferioară a carcasei metalice a dispozitivului. Deci, cu o creștere critică a presiunii, există o descărcare parțială de ulei.

Notă. Principiul general al radiatorului de ulei este convecția - aerul este încălzit de pe pereții calzi ai carcasei metalice și distribuit în întreaga cameră.

Operație - Reguli de bază

Notă. Fiecare producător are grijă de funcționarea produselor sale de către utilizator, deoarece este responsabil pentru garanție. Prin urmare, în toate cazurile, manualul de instrucțiuni atașat cooler de ulei, care vă va permite să-l utilizați cu cel mai mare impact cât mai mult posibil.

Dacă ați cumpărat un astfel de încălzitor, instrucțiunea către radiatorul de ulei va atrage mai întâi atenția asupra măsurilor de siguranță în timpul funcționării dispozitivului, dar funcționează încă din rețeaua de 220V, ceea ce poate fi periculos nu numai pentru sănătate, ci și pentru viața umană.

De regulă, astfel de dispozitive sunt proiectate special pentru 220V, dar există și excepții, înainte de a conecta soclul, trebuie să vă asigurați că este în conformitate cu acesta.

Dacă decideți să spălați sau să curățați carcasa dispozitivului, atunci ar trebui să fie complet dezactivată, adică nu doar să comutați butonul de comutare, ci să scoateți fișa din priză.

Măsuri similare sunt de asemenea utilizate în cazurile în care încălzirea nu este necesară pentru o perioadă lungă de timp, de exemplu, mergeți undeva sau se termină perioada de încălzire. În plus, nu puteți lăsa aparatul nesupravegheat - poate fi absența dvs. pentru o zi, două sau mai multe - este dezactivată.

Radiatoarele cu ulei sunt realizate cu un design bun, dar dacă nu vă place, nu trebuie niciodată să le acoperiți cu nimic - poate provoca un incendiu, în plus, se recomandă instalarea încălzirii cât mai mult posibil de obiecte inflamabile cum ar fi mobilierul, draperii, haine, pat și așa mai departe. Distanța față de obiectele de aprindere rapidă trebuie să fie de cel puțin 90 cm.

În cazul deteriorării carcasei, nu încercați să o dezasamblați - acasă nu veți putea sigila recipientul înapoi - acest lucru este posibil numai în ateliere.

Atunci când conectați, depărtați cablul de alimentare astfel încât acesta să nu atingă carcasa fierbinte, deoarece aceasta poate duce la o izolație topită și, ca urmare, la un scurtcircuit. Aveți grijă deosebită dacă copiii sunt în mod constant sau temporar în casa dvs. - prezența unui astfel de dispozitiv poate cauza unui copil să ardă.

Încălzitoarele de ulei sunt destinate exclusiv utilizării în interior și nu ar trebui utilizate în exterior, în plus, nu se recomandă instalarea lor în apropierea altor aparate de încălzire, cum ar fi sobe, baterii, sobe și focuri de artificii.

Nu puteți utiliza radiatorul în cazul defectării echipamentului de rețea - deteriorarea cablului, a termostatului sau a elementului de încălzire - duceți-l la centrul de service unde prețul pentru reparații va fi scăzut, dar veți obține siguranță.

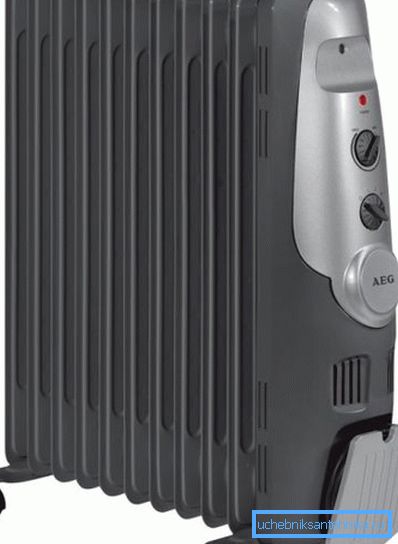

Parametrii de putere ai anumitor modele

Specificații ORION OOR

Notă. Mai devreme sau mai târziu vine sfârșitul perioadei de funcționare și radiatorul trebuie eliminat. Înainte de eliminare, trebuie să evacuați întotdeauna uleiul, conform indicațiilor din instrucțiunile producătorului.

Fă-o singur

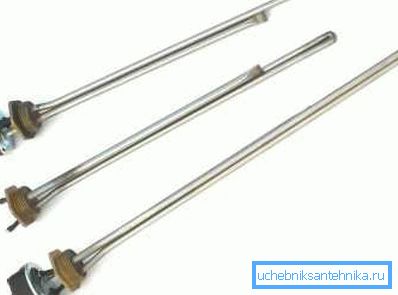

Dacă sunteți interesat de cum să faceți un radiator de încălzire pe bază de ulei cu mâinile proprii, atunci pentru aceasta veți avea nevoie de un element de încălzire de tip ac, la fel ca în fotografia de sus și în cazul etanșării din metal.

Fiind un container, puteți utiliza o sticlă de gaz marșant, un radiator vechi de automobile sau de apă, sau chiar o bucată de țeavă cu un diametru decent, sudată la capete. Numărul de încălzitoare depinde de puterea pe care doriți să o oferiți produsului.

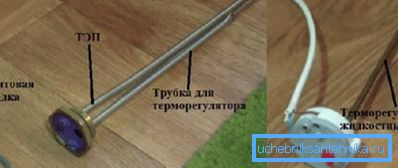

Este posibil să utilizați uleiul de mașină sau transformator ca ulei, dar uleiul de transformare este încă mai bun, deoarece este proiectat pentru a funcționa în condiții de temperatură înaltă. De asemenea, veți avea nevoie de un termostat, care poate fi asamblat dintr-un întrerupător termic sau dintr-un întrerupător de pachete convențional.

Din moment ce puteți face un radiator de ulei cu mâinile proprii din diferite rezervoare, trebuie să vă asigurați o gaură în care să puteți turna ulei și să introduceți elemente de încălzire, deci un radiator din aluminiu, bimetal sau fontă este cel mai bun pentru acest scop.

Dacă utilizați astfel de dispozitive, uleiul poate fi turnat ultima dată prin deșurubarea capacului din stânga sau din dreapta sus.

Pe partea opusă elementului de încălzire se realizează un aerisitor - de obicei, pentru aceasta se utilizează o macara Mayevsky. Umpleți structura asamblată cu ulei, etanșați-o, aerisiți și efectuați teste conectând-o la rețea.

concluzie

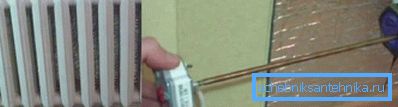

Aș dori să vă reamintesc că pentru radiatoarele improvizate pentru ulei este imperativ să folosiți un termostat lichid care oprește echipamentul electric cu o încălzire suficientă a sistemului. În plus, înainte de instalare, verificați indicatorul elementului de încălzire și, după montaj, verificați corpul structurii pentru propria siguranță.
