Cum să alegeți radiatoarele de încălzire pe zonă: calcularea

Selectarea radiatoarelor de încălzire pe zone este o metodă obișnuită de calcul a dispozitivelor de încălzire. În ciuda imperfecțiunii metodei, aceasta permite determinarea fiabilă a puterii termice necesare a bateriilor. Vrem să ne dăm seama cum să alegem radiatorul potrivit în funcție de zona camerei încălzite.

Calcularea parametrilor bateriei

De ce depind de pierderile de căldură?

În regiunile cu o schimbare pronunțată a anotimpurilor, indicatorul tradițional de confort și confort al locuințelor este considerat a fi protecția acestuia de frig. Prin urmare, problema încălzirii de înaltă calitate și eficientă a spațiilor este destul de acută, mai ales în ultima vreme.

Faptul este că majoritatea compatrioților noștri sunt obișnuiți cu faptul că intensitatea încălzirii nu trebuie să fie mai mică decât o anumită valoare, iar în caz de căldură excesivă puteți deschide întotdeauna fereastra și puteți ventila camera.

Astăzi, o astfel de abordare este inacceptabilă, deoarece vechiul sistem este reorganizat în direcția măsurării stricte a energiei consumate și nimeni nu dorește să plătească pentru creșterea temperaturii pe stradă. Prin urmare, consumatorul dorește să știe exact cum să calculeze radiatoarele de încălzire pe suprafața unui apartament sau a unei case.

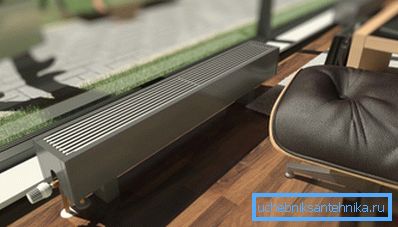

Calculul intensității necesare a lucrărilor convectorilor are scopul de a determina valoarea energiei care trebuie transferată în încăpere pentru a compensa pierderile de căldură care apar în interiorul clădirii:

• fereastră
• usi,
• perete
• plafon
• podeaua

Evident, rezultatul va depinde de astfel de factori:

• Numărul și dimensiunea ferestrelor;
• Calitatea sticlei și numărul de camere din ele;
• Numărul și dimensiunile ușilor;
• Regimul de temperatură al podelei deasupra tavanului;
• Condiții de temperatură în spațiul de sub podea;
• Gradul de izolare a peretelui (un perete cu două cărămizi și un strat de spumă de 10 cm este considerat a avea o izolație moderată);
• Orientarea pereților exteriori la punctele cardinale;
• Încărcarea vântului pe pereți și acoperiș;
• Temperatura și clima din regiune;
• Numărul de pereți care mărginesc strada;
• Gradul de izolare a plafonului, dacă există o mansardă neîncălzită deasupra acestuia;
• Gradul de izolare a podelei, dacă este amplasat sub subsol sau pe pământ;
• Înălțimea înălțimii și dimensiunea camerei (volumul camerei);
• Pierderi de căldură prin sistemul de ventilație.

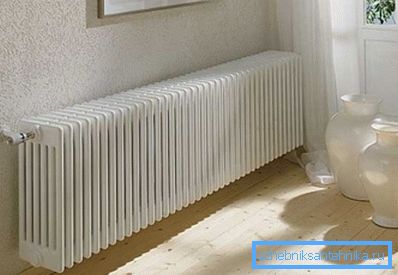

Evident, un calcul detaliat și corect este o sarcină foarte dificilă, necesitând o mulțime de cercetări și luând în considerare un număr foarte mare de factori. Prin urmare, pentru a determina parametrii dispozitivelor de încălzire, este obișnuit să se utilizeze forme simplificate de calcule, printre care se numără calcule populare în ceea ce privește suprafața, volumul și formule mai exacte cu coeficienți.

Fiți atenți! Prea mulți factori care afectează pierderea de căldură a clădirii determină dificilă calcularea exactă a intensității necesare de încălzire, deci este obișnuit să se utilizeze formule simplificate.

Calculul suprafeței

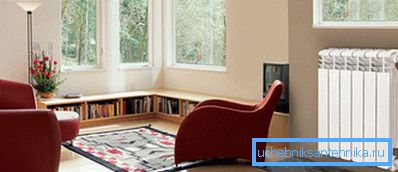

Pentru a ilustra cele de mai sus, să facem un calcul practic. Pentru a face acest lucru, ia în considerare modul de calculare a radiatoarelor din aluminiu pentru zona apartamentului.

Conform normelor SNiP, pentru încălzirea unui metru pătrat de teritoriu cu o înălțime a tavanului de 2,4 - 2,8 metri, este necesară o energie termică de 100 W.

Acum putem determina valoarea aproximativă a căldurii necesare pentru încălzirea întregii încăperi:

1. Determinați parametrii camerei, înmulțind lungimea acesteia cu lățimea. Luați, de exemplu, camera standard 3x4 m și obțineți 12 m?
2. Înmulțiți valoarea obținută de căldura normativă necesară pentru încălzirea unui metru pătrat al încăperii - 12x100 = 1200 W.

Fiți atenți! Am determinat puterea totală necesară pentru a încălzi camera noastră. Acestea sunt date foarte aproximative, dar acceptabile pentru calculul preliminar.

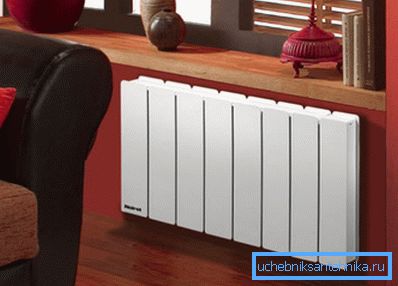

Apoi, definim parametrii încălzitorului. Nu vom determina ce zonă este încălzită de o secțiune a unui radiator de aluminiu, ci pur și simplu împărțiți valoarea rezultată a căldurii totale prin transferul de căldură dintr-o secțiune indicată în pașaportul dispozitivului.

Deci, să începem:

1. Citiți certificatul de înregistrare al radiatorului și vedeți că puterea de ieșire a unei secțiuni este de 187 W;
2. Împărțim valoarea identificată anterior de pașaport - 1200/187 = 6.417;
3. Rezultăm rezultatul în direcția unui întreg mai mare și obțineți numărul necesar de secțiuni - 7.

Fiți atenți! Trebuie remarcat faptul că datele pașaportului sunt indicate pentru condițiile ideale atunci când lichidul de răcire este livrat cu o temperatură și presiune normale. Pentru condițiile reale, se recomandă o corecție de 15-20%.

Metode mai precise

Metoda indicată este foarte inexactă și face multe ipoteze:

• tavan înălțime de 2,8 metri;
• un perete exterior;
• o fereastră standard, etc.

Cu toate acestea, nu toate încăperile corespund acestor parametri, mai ales în ceea ce privește înălțimea plafoanelor.

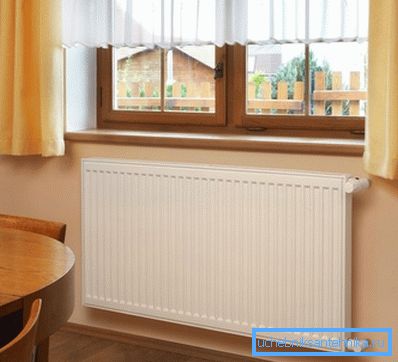

Pentru apartamentele cu tavane înalte, puteți utiliza calculul volumului. Aici vom porni de la un alt standard al SNiP, conform căruia pentru încălzire 1 m? camerele necesită 41 de căi de căldură (34 de wați pentru pereți cu izolație și ferestre cu ferestre cu geam dublu).

Ia dimensiunea camerei noastre standard de 12 m? și imaginați-vă că înălțimea tavanului este de 320 cm. Determinați volumul camerei - 3,2x12 = 38,4 m ?.

Acum definim căldura totală necesară - 38,4х41 = 1574,4 W. O creștere a înălțimii plafoanelor a determinat o creștere a energiei necesare cu mai mult de 20%.

Apoi, acționăm conform schemei obișnuite - împărțim valoarea totală prin transferul de căldură al unei secțiuni: 1574.4 / 187 = 8.42. Se învârte și obține numărul necesar de secțiuni - 9.

Fiți atenți! În acest exemplu, am reușit să ne asigurăm că apartamentele cu înălțimi diferite ale plafonului necesită un număr diferit de secțiuni de încălzire.

După cum se poate observa, chiar și calculul în funcție de volum nu ia în considerare mai mulți factori, cum ar fi dimensiunea ferestrelor, caracteristicile pereților, climatul din zonă.

Prin urmare, pentru un calcul mai precis, va trebui să țineți cont de acești factori. În acest caz, folosim factori de corecție, iar apoi formula pentru valoarea totală va arăta astfel:

Q = 100 W / m2 * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, unde:

• Q este căldura totală necesară pentru a încălzi camera;
• P este zona din cameră;
• k1 - k7 - factorii de corecție.

Pentru a determina valorile coeficienților utilizați tabelul:

Fiți atenți! După determinarea precisă a valorii totale, aceasta trebuie împărțită din nou în transferul de căldură al unei secțiuni și apoi va fi obținut numărul necesar de secțiuni pentru acest radiator.

concluzie

Prețul transportatorilor de energie crește constant, astfel că un calcul precis al intensității încălzirii determină nu numai confortul, ci și costul încălzirii. Videoclipul din acest articol și instrucțiunile noastre vă vor ajuta să nu vă confundați în calculul valorilor cerute.
