Cum sa alegi un contor electric

26-04-2018

Din păcate, până în prezent, sursele alternative de energie nu au primit o distribuție așa cum ne-ar plăcea. Acest lucru se datorează prețului ridicat al modulelor individuale și costurilor de întreținere suficiente. Din acest motiv, populația consumă energie din rețeaua centrală, iar contabilitatea se face folosind contoare de energie electrică. În acest sens, este necesar să știți cum să alegeți un contor electric.

Determinați parametrii necesari

Înainte de a trece la alegerea uneia dintre opțiunile existente pentru contorul electric pentru un apartament sau casă, trebuie să cunoașteți parametrii rețelei, care sunt încorporați în proiect sau au fost deja realizați într-o zonă rezidențială. Vedeți dispozitivul care este instalat. Dacă acest lucru nu este posibil, verificați documentația sau contactați structura corespunzătoare.

Pentru a decide cu privire la alegerea contorului electric, trebuie să răspundeți la următoarele întrebări:

Unde se va monta dispozitivul de măsurare: în interior sau în exterior?
Care este sarcina maximă aproximativă?
Planificați să vă conectați în viitor la consumatorii de înaltă putere?
Ce rezistență curentă este necesară pentru funcționarea simplă simultană a majorității dispozitivelor?
Câte faze vor fi dezactivate?
Ce clasă de precizie este preferabilă în circumstanțe specifice?
Planificați defalcarea consumului pe tarife?
Care sunt condițiile de funcționare a temperaturii?
Vor exista consumatori monofazați sau numai consumatori trifazici?
Trebuie să existe funcții suplimentare în dispozitiv?

Unele articole pot fi marcate imediat. Alții vor trebui să ia în considerare informații suplimentare, care vor fi furnizate mai jos.

Ce să alegi

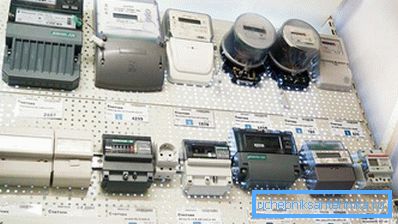

Toate dispozitivele de măsurare a energiei electrice sunt împărțite în două grupe mari:

Monofazat. Proiecte prestate pentru o casă sau un apartament privat. Datorită acestora este posibilă funcționarea neîntreruptă a aparatelor de uz casnic convenționale. Motoarele trifazate vor fi apoi pornite printr-un condensator.
Trei faze. Poate fi instalat și în unele apartamente și case rezidențiale. De obicei, o cerere suplimentară este depusă pentru aceasta, justificând necesitatea unei faze suplimentare. Este de neînlocuit atunci când încălzirea întregii zone este efectuată în detrimentul unui cazan electric. Cele mai multe dintre ele sunt prezente în diverse unități de producție. La rândul său, această opțiune are două subspecii: trei fire și patru fire. Primele se aplică atunci când sunt planificați numai consumatorii trifazici. Acestea din urmă vin cu zero, ceea ce înseamnă că, cu cablarea și conectarea corespunzătoare, puteți utiliza cu ușurință unitățile convenționale de 220 V.

În funcție de metoda de conectare la rețeaua centrală, se disting aceste tipuri de contoare trifazate:

Statoreactor. Nu sunt instalate module suplimentare în calea dispozitivului. Firurile sunt pur și simplu introduse în terminale, în funcție de marcajul și de cablajul planificat. Produsele de acest tip sunt utilizate în cazul unei încărcări totale care nu va depăși 50 kW, iar curentul este de 100 A. Dar dacă prezența consumatorilor trifazici este minimă sau sunt pornite rar, atunci este important să controlați dezechilibrul de fază. Dacă cifra depășește 20%, aceasta poate duce la defectarea unuia dintre conductori. Consecința poate fi o eșec sau incapacitatea de a începe unitățile trifazate.
Polukosvennye. Sunt prevăzute acele cazuri în care sarcina variabilă calculată va fi în limite de peste 60 kW. Linia principală este furnizată dispozitivului prin transformatoare speciale de curent. Există o anumită pierdere în timpul conversiei, deci atunci când plătiți factura, este necesar să multiplicați citirile cu un factor care este indicat pe convertoare. Există 4 scheme de intrare diferite: transformator de curent cu zece fire, într-o stea, printr-un bloc terminal de testare, cu circuite combinate de curent și tensiune.
Indirect. Cel mai adesea folosit în scopuri industriale. La fel ca în imaginea anterioară, ele sunt conectate prin transformatoare de tensiune, dar o tensiune mare - 6-10 kV, precum și transformatoare de curent. În acest caz, sarcina maximă admisă crește semnificativ. Aceasta înseamnă că pornirea motoarelor diferitelor mașini va avea loc fără mari dificultăți. Au două subspecii lor. Primul este pentru transformatoare cu o valoare specifică a factorului de conversie. Al doilea este universal și susține diferiți indicatori.

Există soluții care se concentrează mai mult și se aplică în anumite regiuni, localități sau în funcție de condițiile stabilite anterior. De exemplu, printre acestea se numără:

Produse care măsoară energia activă și reactivă. Energia care este primită de consumator și care a fost complet transformată și consumată este considerată activă. De exemplu, acest lucru se aplică becurilor cu incandescență, încălzitoarelor electrice, șemineelor, fierelor etc. În acest caz, cu o putere de 2 kW, se consideră că aparatul a consumat 2 kW pe o perioadă de timp. Situația este complet diferită de cele în construcție în care există transformatoare, condensatoare și alte componente. Esența lucrării lor constă în faptul că la început energia furnizată este parțial stocată și abia apoi devine o lucrare utilă. De exemplu, pentru a porni motorul, este necesar să se păstreze un impuls într-un condensator, care apoi îl transferă la înfășurări. Acest lucru este valabil și pentru uneltele electrice uzuale obișnuite. Puterea de 1000 W poate fi indicată pe burghiu, dar de fapt va consuma 1700 W. Pentru a determina cifra exactă, de obicei este indicat coeficientul?, În care puterea specificată trebuie împărțită. Acesta poate fi cuprins între 0,5 și 0,9. Cu cât este mai mare, cu atât este mai puțin pierderea energiei reactive. Contoarele care iau în considerare două tipuri de consum sunt cele mai des instalate în spații industriale, unde există un număr mare de echipamente de mare putere. În acest caz, compania primește un extras cu două cifre. În anumite cazuri, este posibilă compensarea pierderilor utilizând un modul special. Pentru persoana obișnuită, consumul de energie reactivă nu este luat în considerare.
Cu rate preplătite. Concluzia este că este disponibilă o astfel de cantitate de media care a fost plătită. Pentru ca datele să fie transmise dispozitivului în sine, se utilizează cartele de plastic sau brelocurile iButton. În acest caz, puteți plăti fără a aștepta în linie sau în așteptare. Dezavantajul acestei soluții este de a dezactiva chiar și o singură plată în caz de întârziere.
Cu limită maximă de încărcare. În acest caz, în dispozitivul în sine, este implementat un circuit de comandă a puterii sau este instalat un limitator. În prima variantă, când valoarea depășită este depășită, un semnal este trimis către dispozitivul de deconectare, care se deplasează. În al doilea rând, dispozitivul electric produce în sine lanțul. Instalarea unor astfel de produse a devenit din ce în ce mai necesară în elaborarea unui plan individual. Acest lucru se datorează dorinței de a raționaliza și de a face un consum mai uniform într-o zonă. În unele cazuri, acest lucru poate crea o problemă, de exemplu, dacă doriți, pe lângă gaz, puteți încălzi camera cu aparate electrice. Deoarece nu a fost prevăzută o astfel de încărcare, va avea loc o întrerupere permanentă. Înainte de instalarea unei astfel de unități, este necesar să se convină asupra tuturor nuanțelor puterii maxime disponibile.
Cu transmisie de date fără fir sau telemetrie. În acest caz, dispozitivul poate conține un modul GSM fără fir sau un port special pentru citire. În primul caz, mărturia este trimisă serviciului, chiar fără a utiliza controlorul. În al doilea rând, nu trebuie scris nimic, este suficient să citiți datele cu un dispozitiv special. Pentru utilizatorul final, acest lucru nu face aproape nici o diferență, cu excepția cazului în care cineva vrea să păcălească contorul și semnalul de violare poate fi transmis imediat.

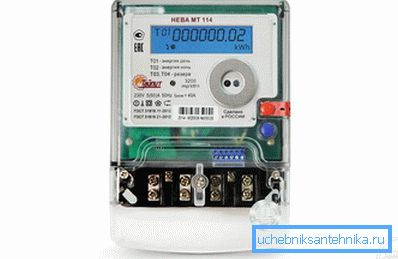

Tarif unic și multi-tarif. Primele sunt folosite în fiecare apartament. Dar aceasta din urmă este o soluție foarte profitabilă pentru cei care pot transfera perioada principală de dispozitive de mare putere la timp de noapte. Esența ideii este după cum urmează: de la 7:00 la 23:00, contabilitatea se bazează pe un preț, iar deja de la 23 la altul. Uneori diferența atinge 2 sau mai multe ori. În unele țări, pentru a încuraja locuitorii să instaleze astfel de dispozitive, noaptea electrică este eliberată gratuit.
Cu abilitatea de a vinde electricitate. Într-un sens, o noutate, dar utilizată în mod activ în ferme, unde există un sistem de conversie a energiei solare sau a căldurii în energie electrică. Atunci când există o utilizare activă a energiei electrice pe o zi acoperită de nori, piesa lipsă este achiziționată de la furnizor. Dar când este produsă prea mult, atunci este dată rețelei și acest lucru este afișat pe mărturie. În condiții ideale, puteți trece la zero sau chiar la un plus.

Anumite marcaje sunt de obicei aplicate la contoare. Pentru a face mai ușor de înțeles, oferim o descriere a valorilor de bază. De exemplu, litera P înseamnă că este un dispozitiv pentru energia reactivă, L - activ, O - monofazat, Y - universal. Figurile 3, 4 - numărul de cabluri din conexiune. Printre bonusuri suplimentare în dispozitiv se numără luminile de fundal ale afișajului, care vă permit să citiți în camere întunecate. În altele, este construită o baterie mică, care vă permite să afișați valori chiar și în absența electricității.

Principiul de funcționare

Până la un anumit punct, dispozitivele electromecanice sau de inducție erau cele mai frecvente. Acestea sunt unitățile în care există un disc rotativ. Principiul activității sale se bazează pe comportamentul corpului într-un câmp de inducție. Acesta din urmă este format din cauza prezenței a două bobine. Una dintre ele este conectată în paralel - o bobină de tensiune, iar cealaltă în serie - o bobină de curent. Între ei începe să curgă interferențe magnetice, care trec prin disc și îl fac să se rotească. El, la rândul său, pune în mișcare cilindri cu numere, care reprezintă valoarea finală a consumului. Cu cât sarcina este mai mare, cu atât efectul de interferență este mai puternic, cu atât mai repede se rotește placa. Pentru ca toate procesele să apară în acest fel, este necesară o deplasare de fază de 90 °.

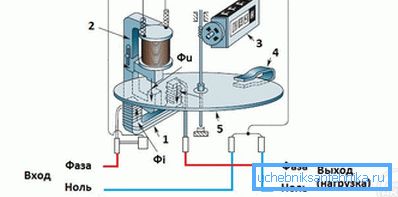

Schema de operare a contorului de inducție

Avantajele acestor dispozitive sunt:

Fiabilitate ridicată. Chiar și în cazul scurt-circuitelor, aceștia pot continua să lucreze după eliminarea tuturor consecințelor.
Durată lungă de viață. Numărătoarea inversă începe cu 15 ani și mai mult. Unele unități nu au fost înlocuite timp de 30 de ani sau mai mult.
Nu este nevoie de configurații suplimentare. Tot ce este necesar este să faceți cablajul corespunzător.
Categoria de prețuri este mai mică decât cea electronică.
Adaptabilitate la rețelele de calitate scăzută.

Dezavantajele sunt:

A scăzut precizia cu consum redus. Acest lucru se datorează unei scăderi a câmpului electromagnetic.
Clasă de precizie mică. Nu depășește valoarea de 2 unități.
Nerespectarea cu o schimbare bruscă a curenților de sarcină.
Ușurința în punerea în aplicare a schemei de eliberare a energiei electrice sau de oprire a discului.
Rata ridicată a consumului intern. Ie contorul în sine este capabil să afecteze parțial suma din chitanța pentru electricitate.
Necesitatea utilizării a două dispozitive diferite pentru calculul energiei electrice active și reactive.
Dimensiuni relativ mari.

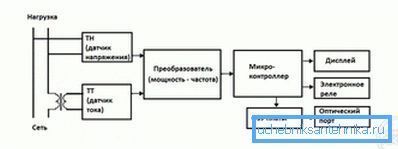

Principiul funcționării contorului electronic rămâne același, dar componentele s-au schimbat ușor. În loc de înfășurări, sunt utilizați doi senzori: tensiune și curent. După primirea semnalului, îl transmit la convertor. Sarcina lui este de a schimba semnalul la digital și de al trimite la microprocesor. După analiză, datele sunt afișate pe un display încorporat sau pe alt dispozitiv.

Avantajele acestei soluții sunt:

Dimensiuni compacte în comparație cu dispozitivele de inducție.
Lipsa pieselor mecanice care se supun cel mai mult uzurii.
Precizie de înaltă calitate.
Abilitatea de a utiliza un singur produs pentru calcularea energiei în diferite direcții.
Eroarea minimă.
Abilitatea de a trimite de la distanță lecturi.
Avantajul calculării pierderilor într-o anumită zonă.

Există câteva deficiențe:

Instabilitatea la căderi puternice în rețea și efectele fulgerului.
Preț destul de mare. Mai ales când vine vorba de dispozitive cu mai multe șarje.
Dificultate în efectuarea lucrărilor de reparații.
Sensibilitate la schimbări bruște de temperatură.
Complexitatea determinării elementului în cip, care a eșuat.

În unele locuri, organizațiile autorizate vor înlocui instrumentele. Acest lucru se poate întâmpla atât în detrimentul consumatorului, cât și gratuit. Este important să clarificați această nuanță înainte de instalare.

Clasa de precizie

Clasa de precizie indică precizia dispozitivului. Cu cât este mai mare numărul, cu atât este mai mare defectul. De obicei merge în favoarea consumatorului. Prin urmare, în cazul în care există libertatea de alegere, ei încearcă să rămână într-o soluție mai avantajoasă. În total, în Rusia și în alte țări, se disting următoarele cantități:

5,0;
2,0;
1,0;
0,5;
0.2.

Deseori, partea zecimală poate lipsi. De asemenea, în unele situații, se adaugă litera S, semnalează materialul din care sunt fabricate înfășurările. Cea mai mare abatere este de obicei în unități de inducție, deci locuitorii casei sunt reticenți în a le înlocui cu cele electronice moderne.

Cineva încearcă încă să înșele dispozitivul de măsurare, să-l oprească sau să depună eforturi pentru a desface citirile. Dar cel mai adesea asemenea trucuri nu trec fără consecințe. Este întotdeauna ușor să urmăriți contactele arse. Se amenință cu o amendă considerabilă.

Tipuri de instalare

În mai puține cazuri, instalarea contorului este permisă în interiorul apartamentului sau al casei. Mai des se duc la aterizare sau la peretele frontal al casei. Aceasta se face pentru a complica sarcina utilizatorului de a efectua modificări. Există două moduri principale de instalare:

pe șină DIN;
pe un stand special.

În primul caz, există un avantaj de a combina unitatea și tabloul de distribuție. Pe spatele ei există un canal special care se potrivește exact cu dimensiunea plăcii metalice. A doua opțiune a fost și este încă utilizată în case private și apartamente. În același timp, pe placă sunt instalate un comutator automat sau prize pentru protecție împotriva suprasarcinilor și scurtcircuitelor.

Pentru a preveni probleme de intrare a umezelii atunci când este instalat pe stradă, se folosește o cutie sigilată specială. De obicei, este fabricat din material plastic rezistent la lumina UV. Este important ca fereastra de vizionare să fie acoperită cu sticlă și nu cu un plasture de polimer. În cel de-al doilea caz, devine tulburat în timp și trebuie eliminat pentru a lua lecturi. Găurile pentru cărucioare trebuie, de asemenea, să fie închise cu inserții speciale de cauciuc. Dimensiunile și parametrii cutiilor pentru soluțiile monofazate și trifazate sunt diferite.

Asigurați-vă că ați asigurat că garnitura a fost instalată în locul său. Dacă este deteriorat accidental sau întrerupt, atunci ar trebui să informați imediat controlorul. Fără a face acest lucru în timp util, va fi dificil să scapi de o pedeapsă mică.

Calcularea puterii totale și a puterii de curent

Efectuarea unor astfel de calcule este utilă nu numai pentru selectarea corectă a contorului, ci și pentru achiziționarea firelor cu secțiunea necesară, ceea ce va împiedica deteriorarea întregului sistem. Pentru a realiza acest lucru, trebuie să faceți:

Luați o foaie de hârtie curată.
Listează pe el toate dispozitivele care vor fi alimentate de la rețea.
Alături de fiecare dintre ele este necesar să rescrieți consumul de energie.
În final, valorile sunt însumate și se afișează totalul.

Dar merită să ne amintim că nu toți vor lucra în același timp. Prin urmare, ar trebui să faceți o despachetare a ceea ce va fi inclus cel mai des. Summarând consumul lor, va fi posibil să se determine dacă există suficiente automate cu valoarea recomandată a curentului. Dacă se dezvăluie că nu este cazul, atunci se depune o cerere corespunzătoare cu o cerere de majorare a pragului.

Există o opinie că dispozitivul ar trebui să fie cumpărat cu o "prospețime" maximă. O parte din acest sfat este justificată. Dar merită să ne amintim că cea mai importantă nu este data lansării, ci data ultimei calibrări. Pentru desemnarea sa, marca corespunzătoare se face în pașaport, precum și pe sigiliu.

După ce ați citit articolul, puteți reveni la întrebările de la început și puteți completa spațiile care lipsesc. Având toate sfaturile puteți alege exact ceea ce vă convine personal.
