Cum să aranjați încălzirea apei în țara de unul singur

De regulă, în timpul construcției de case de țară este instalată o sobă de ardere din lemn de piatră. Cu toate acestea, în timp, casele "îngroșate" cu prelungiri sau se dovedește că cuptorul nu este suficient pentru a încălzi complet casa, rezultând necesitatea instalării unui circuit de apă. Prin urmare, în acest articol vom analiza modul în care, în astfel de cazuri, să se doteze încălzirea apei în țară cu propriile mâini.

Informații generale

În vederea dotării cu încălzire a apei în țară, nu este necesară achiziționarea unui cazan, deoarece există un cuptor care diferă de cazan doar în absența unui schimbător de căldură. În consecință, pentru aranjarea încălzirii apei este necesar doar adăugarea acestui element lipsă.

Desigur, pe lângă soba cu încălzire cu apă, veți avea nevoie de țevi, radiatoare și alte elemente de încălzire. În general, să doteze un astfel de sistem sub puterea fiecărui maestru al căminului, așa cum vom vedea mai jos.

Aranjament pentru încălzire

Schimbătorul de căldură

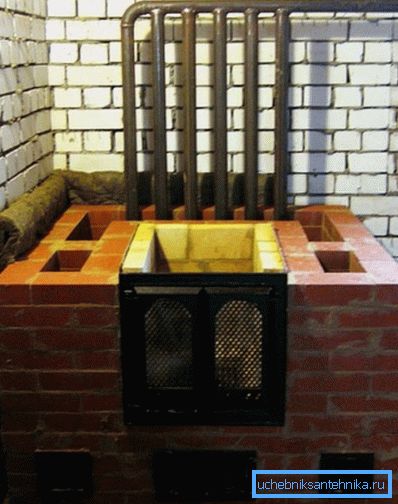

Este necesar să se înceapă lucrul cu performanța schimbătorului de căldură. Acest dispozitiv este o structură metalică, sudată, de obicei din țevi.

Această parte este instalată în cuptor sau în spatele cuptorului, chiar la începutul coșului de fum. Ultima opțiune este mai preferabilă, deoarece eficiența cuptorului pentru încălzirea apei cu apă în acest caz crește.

Cel mai adesea pentru fabricarea schimbătorului de căldură au fost utilizate țevi de oțel negru obișnuit, din cauza costului redus al acestora. Cu toate acestea, dispozitivul va fi mult mai durabil, dacă în aceste scopuri să se utilizeze oțel inoxidabil termorezistent. Cu toate acestea, în acest caz, prețul produsului va crește semnificativ.

Forma și mărimea schimbătorului de căldură depind de designul cuptorului și, mai precis, de cuptor. Poate fi un rezervor în formă de g, sau chiar plat, cu un volum de 20-30 litri, o bobină, un rezervor cilindric etc.

Singurul lucru la proiectarea acestei părți este să țineți cont de următoarele aspecte:

• Cu cât diferența dintre intrare și ieșire este mai mare, cu atât mai bine.
• Eficiența încălzirii depinde de zona schimbătorului de căldură - cu cât este mai mare, cu atât mai multă putere.
• Proiectul trebuie proiectat astfel încât să nu împiedice încărcarea combustibilului și să nu interfereze cu procesul de ardere.

Fiți atenți! Pentru a instala schimbătorul de căldură, va trebui să dezasamblați parțial cuptorul. Efectuați cu atenție această operație pentru a evita problemele în timpul montării.

Trebuie remarcat faptul că cuptoarele de încălzire făcute corect pentru casele de vară cu circuit de apă sunt aproape la fel de eficiente ca cazanele din fabrică.

Sfat! Ca schimbător de căldură, puteți utiliza o baterie din fontă. Este adevărat că, pentru a le instala, focarul trebuie să aibă un volum suficient de mare.

Aranjamentul sistemului

După instalarea schimbătorului de căldură, putem presupune că jumătate din lucrare se realizează. Rămâne doar să finalizăm instalarea sistemului în sine. Întrucât deconectarea energiei electrice în zonele rurale nu este neobișnuită, ci chiar și o regularitate, cea mai bună opțiune este un sistem gravitațional, adică cu circulația naturală a transportorului de căldură.

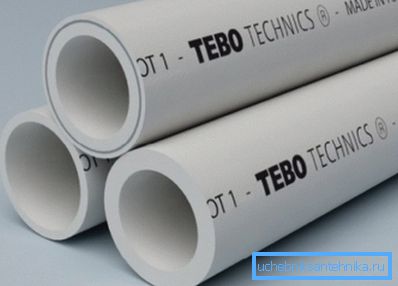

Sfat! Țevi sunt cele mai bune de a utiliza polipropilenă, deoarece acestea sunt de cost redus și durabilitate. Singurul lucru pentru instalarea lor va avea nevoie de un fier de lipit special, care poate fi inchiriat.

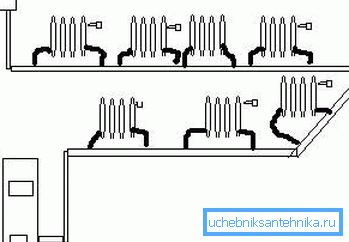

Înainte de a face încălzirea, trebuie să pregătiți un proiect. Pentru circulația naturală se utilizează un circuit cu o singură țeavă. În acest caz, intrările și ieșirile radiatoarelor sunt conectate la o conductă, respectiv toate bateriile sunt conectate în serie.

Încălzirea apei cu o conductă a dacha implică prezența unui rezervor de rapel, care este conectat la schimbătorul de căldură și este situat cât mai sus posibil.

În general, o astfel de schemă este următoarea:

• Din circuitul rezervorului coboară și trece prin toate încăperile structurii. Mai mult, conducta ar trebui să aibă o panta constantă, necesară pentru circulația naturală a agentului de răcire.
• Radiatoarele sunt conectate la circuit în locurile marcate pe diagramă.. Este de dorit ca fiecare baterie să aibă un bypass și supape. Acest lucru vă va permite să reglați nivelul radiatoarelor de încălzire.
• După ce a intrat în casă, conturul revine la cuptor și este conectat la orificiul schimbătorului de căldură.

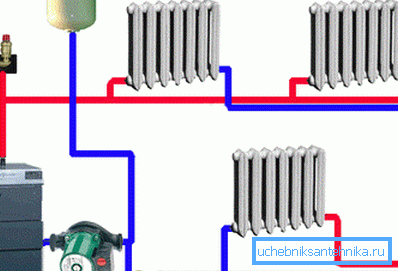

Trebuie spus că o astfel de schemă este ineficientă în casele mari, unde este mai convenabil să se utilizeze un sistem cu două țevi. Cu toate acestea, în acest caz, veți avea nevoie de o pompă de circulație pentru a asigura presiunea necesară. În plus, prețul unei astfel de încălziri va fi mai mare, deoarece necesită aproape două ori mai multe conducte.

Semnificația acestei scheme este că intrările radiatorului sunt conectate la o conductă, iar ieșirea - la alta. În acest sens se poate face atât în ​​mod secvențial, cât și în paralel. Această soluție permite încălzirea uniformă a bateriilor.

Sfat! Dacă se adaugă 40 de părți de sare la 100 de părți de apă care servesc ca purtător de căldură, atunci temperatura de îngheț va scădea la -20 grade.

Un element esențial al sistemului de încălzire este rezervorul de expansiune, care este proiectat să compenseze expansiunea termică a agentului de răcire în sistem. În mod obișnuit, acest element este instalat lângă pompa de circulație.

Aici, de fapt, întreaga instruire privind amenajarea de încălzire într-o casă de țară.

concluzie

Aranjarea de încălzire a apei pentru a da propriile mâini este destul de simplă. Principalul lucru în acest caz este să faci un schimbător de căldură potrivit și să îl poziționezi corect. În caz contrar, lucrarea nu diferă de instalarea unui sistem convențional de încălzire.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
