Cum să faceți singur un cazan pentru combustibil solid: ghid

Dacă doriți să știți cum să faceți boilerele de încălzire cu combustibil solid cu propriile mâini, atunci ați mers la adresa corectă și, deși nu vom lua în considerare toate opțiunile posibile, veți înțelege esența unei astfel de instalări. Desigur, nu vă putem garanta o eficiență neobișnuit de mare, dar cu reglarea corectă a amortizoarelor de alimentare cu oxigen și reglarea forței de tracțiune, puteți obține cu siguranță 65% pentru circuitul de încălzire.

Materialele, ansamblurile și asamblarea acestui dispozitiv vor fi prezentate în mod pas cu pas către dvs. și, în plus, puteți urmări un clip video tematic.

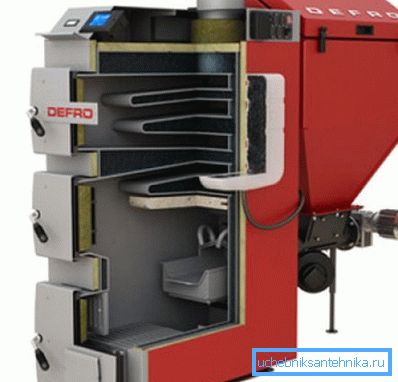

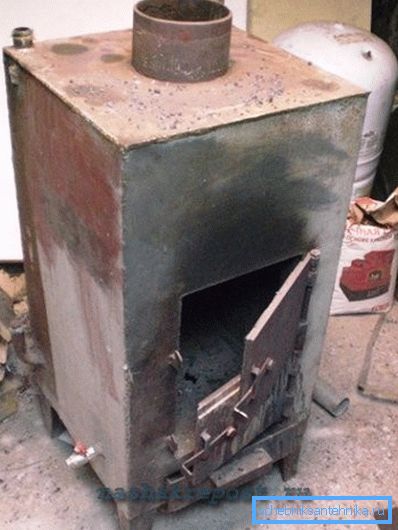

Cazan cu combustibil solid

Notă. Acest echipament are multe în comun cu cel familiar pentru aragazul celor mai mulți cititori, dar, în același timp, diferențele, pe principiul căruia dă căldură, fac din el un dispozitiv complet diferit.

Principalele componente ale structurii

• Lista elementelor principale include camera de combustibil, unde, de fapt, arde combustibilul solid.. Această cameră este în mod necesar echipată cu un grătar, prin care este furnizat oxigenul necesar pentru procesul de combustie.
• De asemenea, avem nevoie de un schimbător de căldură tubular sau de un alt rezervor de apă din oțel sau fontă rezistentă la căldură. - Acest element este denumit adesea jacheta de apă.
• Este necesar un sistem de supapă de accelerație pentru reglarea debitului de aer proaspăt și închiderea canalelor de tracțiune după atenuare. - într-un cuptor convențional, aceste funcții sunt efectuate de ușa suflantei și de poarta (vedere).
• Ei bine, și, desigur, coșul de fum, care este necesar pentru îndepărtarea produselor de ardere (fum) și pentru a crea împingere în compartimentul de combustibil.
• Toate aceste noduri constau în carcasa din oțel.

Notă. Pentru a asigura o încălzire uniformă a încăperii chiar și în timpul atenuării combustibilului, instrucțiunea recomandă instalarea unui acumulator de căldură deasupra cazanului. Este o capacitate de proiectare din oțel, în care căldura este concentrată în timpul activității unității.

În plus, un rezervor din oțel inoxidabil pentru apă caldă este echipat deasupra acumulatorului de căldură. Acest nod nu este obligatoriu, dar făcând acest lucru, furnizați un al doilea circuit, căci boilerul este dublu-circuit.

Materiale și instrumente

• Pentru a asambla un cazan de încălzire pe combustibil solid cu mâinile noastre, vom avea nevoie de anumite unelte și, bineînțeles, de materiale, printre care, mai întâi de toate, tabla de oțel poate fi numită cel puțin 5 mm grosime.

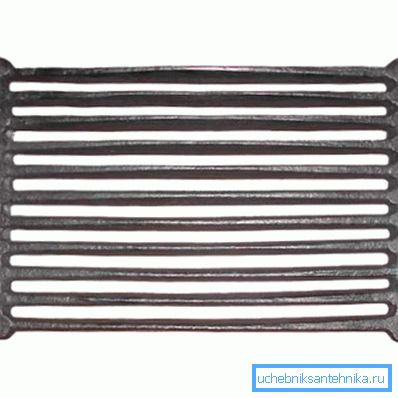

• De asemenea, avem nevoie de un colț de metal, conducte din oțel de apă (de preferință fără sudură) și un grătar de fier.
• Firebox-ul și asfaltul vor avea nevoie de ușile, precum și clapeta cuptorului de accelerație, o placă din oțel inoxidabil pentru un acumulator de căldură și un rezervor pentru apă caldă, nisip de râu (carieră) (cernut).

• Din instrumentele pe care, desigur, nu le puteți face fără gaz și, de preferință, sudare electrică, care poate fi conectată la domiciliu.
• La mașină de șlefuit, adică mașini de șlefuit cu discuri pentru tăierea metalului.

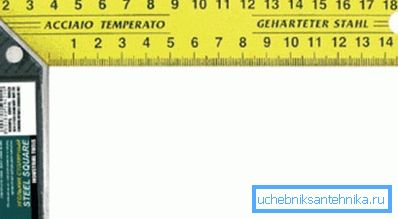

• De asemenea, veți avea nevoie de un burghiu electric cu un set complet de burghie, clește, nivel de construcție, colț de măsurare din oțel și o măsurătoare de bandă metrică cu o riglă.

asamblare

Cel mai încărcat loc este reprezentat tehnic de camera de ardere, unde temperatura aerului în timpul arderii cărbunelui poate ajunge la 1000 ° C. Dar aceasta este baza întregii structuri.

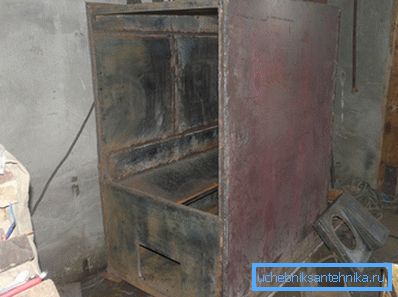

Prin urmare, dacă nu găsiți nicio foaie de oțel rezistent la căldură, atunci este mai bine să faceți această cameră dublă. Asta înseamnă că faceți pereții de fund, de sus, de spate și de pereți în două straturi - mai întâi asamblați cubul și apoi lustrați-l cu un alt strat, încercând să potriviți cât mai exact toate dimensiunile.

Pentru comoditatea unei astfel de lucrări, este mai bine să utilizați o bancă de lucru metalică sau orice masă pe care puteți tăia și găti foi de metal.

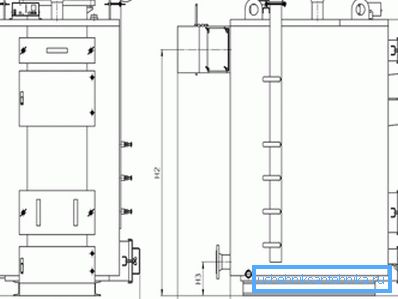

Dacă vă uitați atent la desen, atunci veți vedea acolo denumirile parametrilor, care sunt date în milimetri. Le transferați într-o foaie de oțel cu un unghi de măsurare și o riglă de oțel.

Când tăiați metalul, nu uitați că discul tăiat poate avea o grosime cuprinsă între 1,0 și 1,8 mm (în funcție de marcă), prin urmare, pentru a menține dimensiunile exacte, tăiate nu de-a lungul liniei, dar aproape de ea, dar astfel încât după tăiere nu a fost vizibilă.

Cel mai bine este să se ordone asamblarea schimbătorului de căldură, în special din sistemul tuburilor interconectate, către profesioniști, astfel încât mai târziu să nu apară circumstanțe de forță majore sub forma unor scurgeri. De asemenea, puteți comanda un rezervor din oțel inoxidabil pentru acumularea de căldură și prepararea apei calde menajere.

După cum înțelegeți, o astfel de structură va avea o masă suficient de mare, astfel încât cazanele cu combustibil solid cu mâinile tale să fie colectate cel mai bine la locul instalării lor, astfel încât nu este nevoie de transport. Sub baza unității ar trebui să fie turnat fundație de beton (în cazul în care nu există nici unul) sau de a face din cărămizi fireclay.

Gratarul este așezat pe ghidaje, iar apoi schimbătorul de căldură este montat. Coastele sunt sudate în camera de combustibil. După aceea, rămâne doar să se întindă structura cu foi metalice (pereți și vârf), iar între pereți se toarnă nisipul artificial care va menține și acumulează căldură.

concluzie

Deși nu veți obține eficiență, cum ar fi un cazan asamblat în fabrică, dar prețul său va fi de mai multe ordine de mărime mai mic, chiar și atunci când niște noduri sunt făcute de meșteri terți. Nu vă faceți griji - în asamblarea unei astfel de unități nu există dificultăți de netrecut - succesul pentru tine!
