Cum să faceți singuri încălzirea prin pardoseală în

Soluțiile tehnologice moderne fac posibilă găsirea de noi modalități fundamentale de încălzire a spațiilor rezidențiale. Până de curând, sistemele centralizate sau individuale de încălzire a cazanelor au fost considerate în general accesibile. Inovația tehnică și o înlocuire demnă pentru metodele tradiționale de încălzire a locuințelor a reprezentat apariția unor metode inovatoare de încălzire care utilizează podeaua ca suprafață de acumulare termică și termică. Aceasta este tehnologia încălzirii prin pardoseală în infraroșu. Vă vom spune cum să faceți o încălzire prin pardoseală în infraroșu cu propriile mâini.

Caracteristici speciale

Mai întâi a venit construcția de podele de apă, și după un timp - cablu electric și tije tipuri de podele calde. Și, relativ recent, a existat o dezvoltare înaltă a tehnologiei IPO - încălzitor de film infraroșu. Încălzirea podelelor, pereților sau plafoanelor acestui design are mai multe avantaje:

• Scăzut în comparație cu alte metode de încălzire, consumul de energie este de 15-55 W / h pe 1m?, Datorită conductivității termice ridicate a materialului carbon utilizat în construcții, utilizarea unui regulator de temperatură pentru a crea un mod confortabil de temperatură și o funcționare silențioasă.
• Fiabilitate ridicată datorită conectării paralele a elementelor de circuit electric. Când o secțiune de încălzire se arde, restul continuă să funcționeze corect.

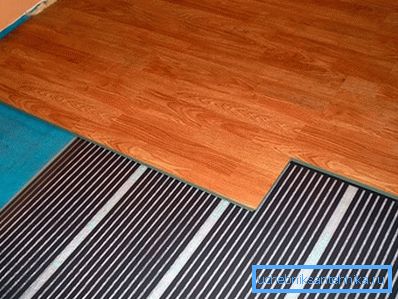

• Puteți acoperi structura de film cu aproape orice material: laminat, parchet din lemn, covor, gips-carton sau compozit.
• Instalare ușoară pe o suprafață netedă, care poate fi realizată de orice meseriaș care nu are competențe profesionale speciale. Lipsa butașilor, a mănunchiurilor și a șanțurilor nu necesită utilizarea unei scule speciale - perforatoare și chasers de perete.

Materialul IPO

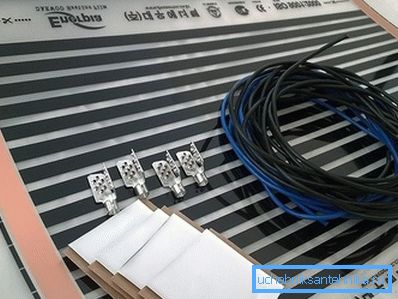

Folia termică cu grosimea de 0,2-0,4 mm este utilizată pentru montarea stratului de încălzire. Se vinde în role de 50-100 cm lățime și până la 50 m lungime.

Tăierea filmului în covorașe se poate face folosind linii de tăiere speciale aplicate pe suprafață, desemnarea fiind clară pentru toată lumea, astfel încât atunci când se taie, este dificil să le confundați cu benzi de încălzire care sunt strict interzise de tăiere.

Filmul este alcătuit din elemente de încălzire - benzi de lățime de 1,5 cm conectate cu pneuri de cupru placate cu argint. În interiorul fiecărui element de încălzire este o pastă de carbon de carbon pe bază de grafit, care, în timpul trecerii curentului electric, emite radiații infraroșii. Spectrul de radiații se află în afara domeniului vizibil al ochiului uman. Stratul de emițător este laminat în mod fiabil pe ambele părți cu straturi dense de polimer necombustibil, cu un punct de topire de 130 °. Transmite lumină ultravioletă și protejează fiabil împotriva pătrunderii umidității, defecțiunilor mecanice sau a circuitului electric. Suprafața filmului achiziționat este selectată pe baza:

• Nu mai puțin de 70-80% din suprafața camerei pentru încălzirea principală.
• 30-40% din suprafața de încălzire sau de încălzire de rezervă.

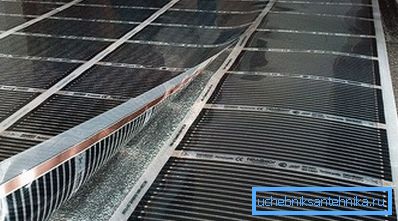

Instalarea în etape și instalarea sistemului de încălzire

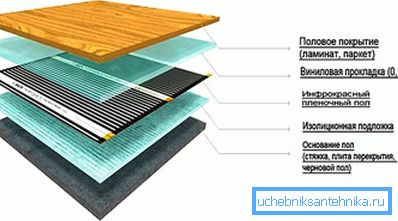

Așezarea se face pe o bază uniformă. Podelele autonivelante sunt utilizate pentru nivelare, mărimea admisă a neregularităților este de ± 3 mm, nivelul este utilizat pentru măsurători. Este posibil să se echilibreze cu metoda unui far de ciment și nisip, după care suprafața trebuie curățată de murdărie și praf.

Apoi, aveți nevoie pentru a pune un strat de impermeabilizare de materiale speciale sau film de plastic cu o grosime de 50 microni.

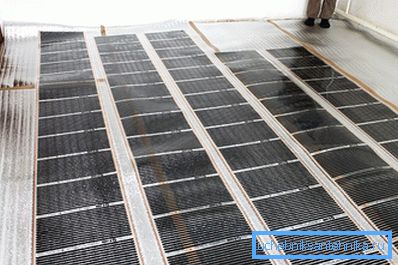

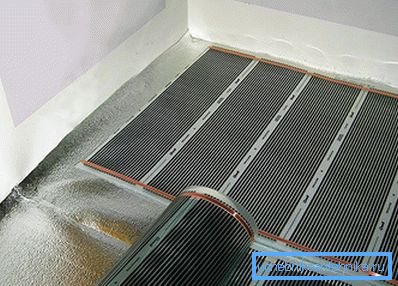

Pentru a minimiza pierderile de căldură, este necesar să se instaleze termoizolații dintr-un substrat metalizat metalizat, din polietilenă spumată sau din folie de polipropilenă. Se potrivește cu fața reflectorizantă în sus. Grosimea stratului cu strat de folie reflectorizantă trebuie să fie de 3-5 mm.

O plută tehnică neacoperită este folosită dacă podelele sunt acoperite cu plăci ceramice.

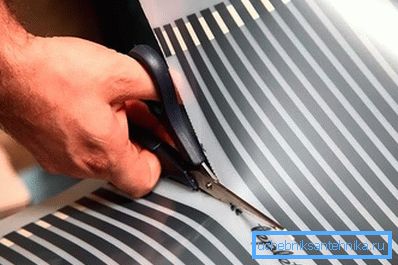

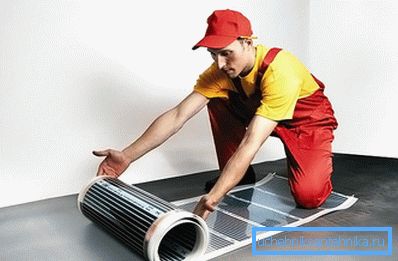

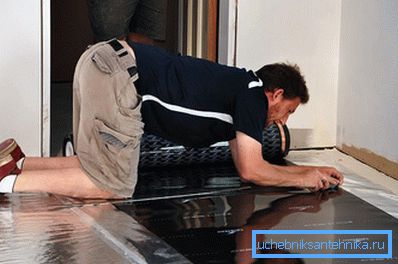

Apoi, tăiați IPO-ul cu foarfecele în covorașe cu lungimea necesară conform unui desen pre-elaborat, luând în considerare faptul că distanța de la fiecare perete ar trebui să fie de aproximativ 20 cm. Fâșiile trebuie îndreptate spre perete cu o priză din care este alimentată energia. Pe acest perete, pentru a economisi, sunt făcute jumperi electrice și este instalat și un senzor de temperatură.

Nu lăsați sculele să cadă pe film. Pentru a nu deteriora IPO-ul, este mai bine să nu atacați covorașele.

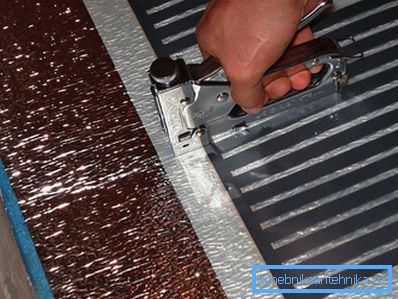

Apoi, este necesar să fixați îmbinările cu bandă adezivă, iar locurile barelor de cupru tăiate sunt izolate cu benzi de bitum care sunt incluse în pachetul de produse.

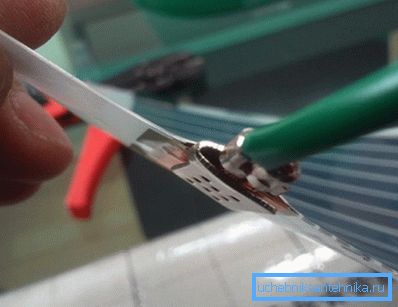

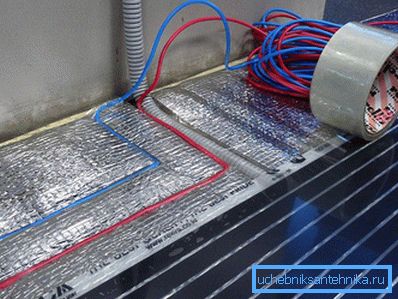

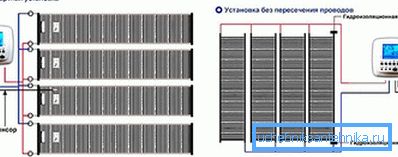

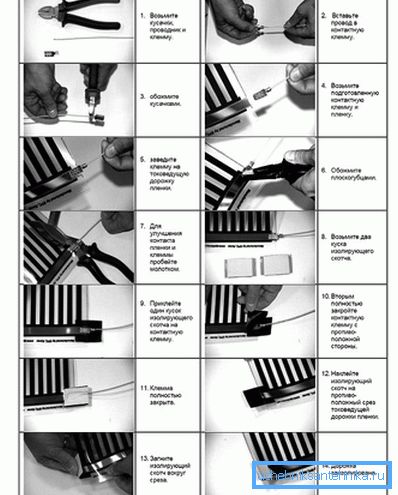

Robletele din rețeaua electrică sunt conectate în paralel prin cabluri electrice - jumperi cu cleme la capete. Izolația este îndepărtată de cabluri, pârghia terminalului este pusă și fixată și presată. Este necesară poziționarea corectă a clemei cu firul pe contactele rogojinelor. O parte a clemei ar trebui să intre în IPO, cealaltă ar trebui să se afle pe autobuzul de cupru afară. Clema este presată pe ambele părți prin clești. Locurile de contact sunt izolate prin masticul de bitum.

Diametrul firelor utilizate este calculat pe baza consumului de energie al celulelor conectate în paralel. Pentru a face acest lucru, puterea declarată de IPO pe 1 m² înmulțită cu pătratul. Ca rezultat, obținem puterea totală, care este împărțită la tensiunea de rețea I = P / U. Pentru mesele speciale, determinăm diametrul secțiunii transversale a jumperului pe magnitudinea puterii actuale. În mod similar, se selectează diametrul cablului de alimentare. De exemplu, pentru a conecta toate celulele de 1,5 kW, este suficient să aveți un fir de cupru de 1,5 mm?

Într-un strat de izolare termică sub peliculă sau în podea cu o adâncime de 1-2 cm, este instalat un tub cu senzor de temperatură. Se conectează la regulatorul de temperatură. Tensiunea de alimentare la IPO este furnizată printr-un senzor de temperatură, în timpul perioadei de funcționare / închidere a circuitului.

După instalare, se face o conexiune la sistemul de încercări. Tensiunea de alimentare se aplică la intrare și este verificată încălzirea uniformă a tuturor covorașelor. Dacă există probleme, atunci ele sunt eliminate în acest stadiu. Sistemul de încălzire este pregătit pentru funcționare. Acum puteți începe să așezați stratul de finisare. Astfel, este posibil să se izoleze chiar și un balcon rece sau loggia, creând condiții confortabile pentru a rămâne în aceste camere.

video

Pentru a suplimenta cunoștințele legate de așezarea podelei în infraroșu, vă invităm să vizionați videoclipul:
