Cum se alege o pompă pentru sistemul de încălzire: o schemă
Selectarea unei pompe pentru un sistem de încălzire este o etapă importantă de proiectare, rezultând o unitate care se potrivește cel mai bine caracteristicilor. Vom vorbi despre principalele criterii și metode ale unei astfel de selecții și vom analiza cum să alegem o pompă pentru încălzire.
Calcularea parametrilor
Caracteristici cheie

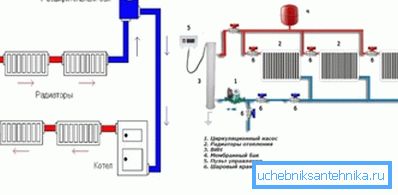

Schemele de încălzire sunt diferite, iar diferența principală este metoda de deplasare a agentului de răcire de la boiler la radiatoare.
Există două modalități principale:
- Circulația naturală. Apare datorită gravității datorită diferențelor de densitate a apei calde și reci. Deoarece eficiența încălzirii depinde de debitul de apă fierbinte, viteza circulației naturale în sistemul de încălzire al casei este adesea insuficientă;

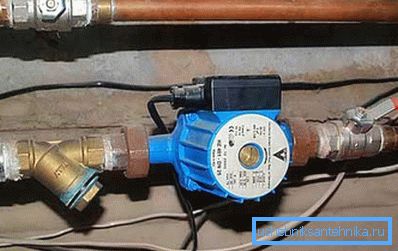

- Circulația forțată. Aceasta se realizează prin instalarea unei unități speciale în conducte, care pompează lichidul de răcire la viteza și presiunea necesare. Cele mai moderne scheme de încălzire se bazează pe principiul circulației forțate.
Fiți atenți! Nu confunda schema de flux centralizat cu circulația naturală: lichidul de răcire din apartamentele urbane se află sub presiune considerabilă, care este injectat cu echipament special.
Pentru ca sistemul să funcționeze normal, instrucțiunea necesită calcularea tuturor parametrilor, pe baza cărora se vor selecta secțiunile conductei, puterea radiatorului, capacitatea și puterea cazanului, capacitatea pompei de circulație a încălzirii. Unul dintre acești parametri este caracteristica hidraulică:

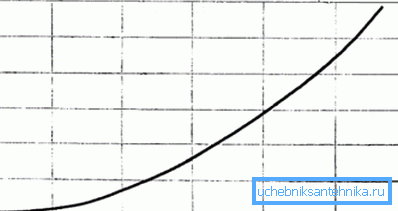

Pe grafic, vedem că rezistența depinde în mod direct de debitul agentului de răcire, adică cu cât mai repede se deplasează apa de-a lungul conturului, cu atât mai multă rezistență se întâmplă. În consecință, presiunea crește.

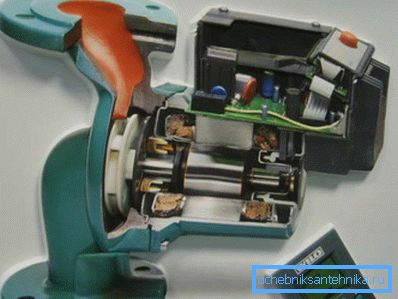

Acum, luați în considerare caracteristicile de presiune ale dispozitivului de circulație:

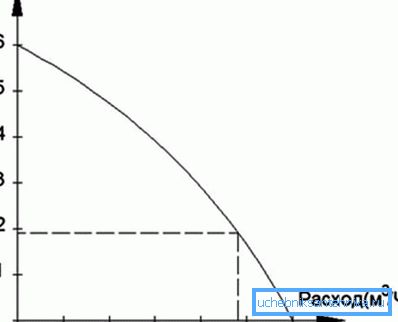

În acest grafic, vedem dependența pierderii de presiune de debitul pompei. Aici vedem o relație inversă, adică atunci când motorul este oprit, pierderile sunt maxime și, pe măsură ce crește puterea, pierderile scad.

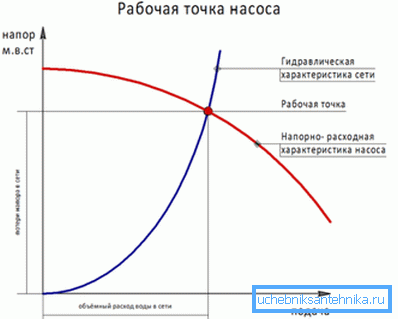

Dacă vom combina aceste două grafice, vom obține următoarea imagine:
Fiți atenți! Punctul de lucru ne permite să determinăm ce rezistență va fi în țevi la debitul maxim (debitul) agentului de răcire. Aceasta înseamnă că aparatul nostru trebuie să aibă o capacitate suficientă pentru a asigura debitul necesar, dar în același timp capacitatea acestuia trebuie să fie suficientă pentru a face față rezistenței hidraulice corespunzătoare.
Calculul performanței
Din moment ce este greu să construim un grafic al caracteristicilor hidraulice ale circuitului de încălzire cu propriile noastre mâini, vom folosi calculul conform unei scheme simplificate. Deci, trebuie să determinăm debitul maxim (capacitatea) și rezistența hidraulică. Să începem cu performanța.
Energia termică consumată de circuitul de încălzire este exprimată prin următoarea dependență:
Formula folosește următoarele valori:
- W este energia termică necesară pentru încălzirea clădirilor în wați (puterea termică a circuitului);
- C este capacitatea de căldură a agentului de răcire, W / litru * ° C;
- Q - debitul agentului de răcire, m3 / oră;
- t1 și t2 sunt temperaturile lichidului de răcire furnizat și retras.
Selectarea pompei pentru încălzire este în funcțiune. Performanța dispozitivului trebuie să corespundă debitului maxim al lichidului de răcire, așa că transformăm formula noastră pentru găsirea debitului:
Q = W / C * (t1 - t2)
Cantitatea de energie W poate fi găsită folosind tabelul:
Capacitatea de căldură a apei se presupune a fi de 1,163 W / litru * ° C, diferența de temperatură dintre debitul de alimentare și retur este de 20 ° C (în conformitate cu SNiP). De aici găsim:
Q = W / 1,163 * 20 = 0,043 * W
Fiți atenți! Adică dacă trebuie să determinăm debitul lichidului de răcire pentru o cameră cu căldură de încălzire de 10 kW, atunci va trebui să înmulțim 10.000 cu 0.043 și vom obține 430 litri pe oră.
Calcularea rezistenței hidraulice
Calculul profesional și precis al rezistenței hidraulice a circuitului de încălzire este o sarcină foarte dificilă, necesitând cunoștințe și abilități speciale. Vom folosi o metodă simplificată, conform căreia presiunea pompei de circulație va fi egală cu:
H = N * k, unde:
- H este înălțimea coloanei de apă în metri;
- N - numărul de etaje din clădire, inclusiv subsolurile;
- k este un coeficient egal cu pierderea hidraulică medie pe un etaj al unei clădiri sau structură. SNiP ia acest coeficient egal cu 0,7 - 1,1 m pentru schemele cu două țevi și 1,16 - 1,85 m pentru schemele de organizare a alimentării colectoare.

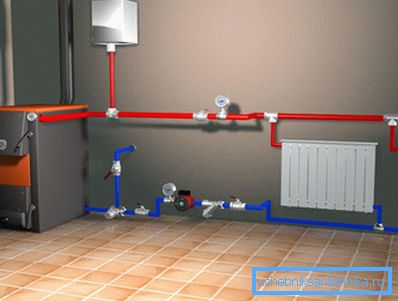

Fiți atenți! Astfel, se pare că dacă avem o casă cu două etaje, cu un subsol echipat cu o conductă de încălzire cu două conducte, atunci motorul trebuie să asigure o presiune egală cu 3 * 1,1 = 3,3 metri.

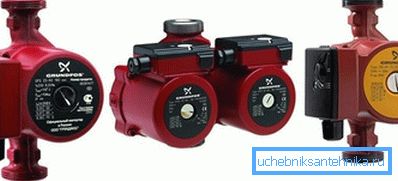

Selectarea pompei
Deci, avem două cantități - rezistență și performanță. Să revenim la programul nostru cu capul de presiune și caracteristica contului.

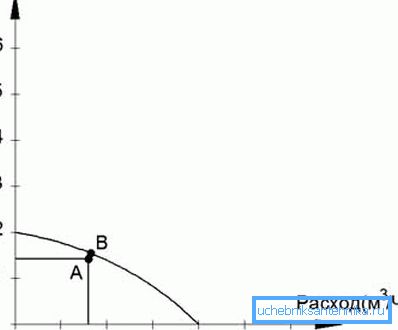

Am amânat valoarea rezistenței pe axa Y și valoarea debitului - pe axa X. Apoi selectați unitatea, graficul a cărui dependență de curgere este aproape de acest punct:
Fiți atenți! De regulă, graficul prezintă trei linii pentru diferite moduri de funcționare a motorului. Cel mai bine este să fiți ghidat de a doua viteză, iar punctul de operare ar trebui să fie situat în treimea mijlocie a diagramei, deoarece corespunde celei mai ridicate eficiențe.

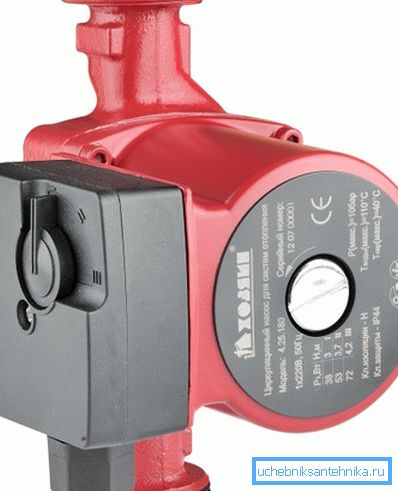

Desigur, este necesar să selectați un dispozitiv proiectat pentru temperaturi ambientale ridicate (95 - 110 ° C) și, de asemenea, să cunoașteți diametrul țevii în care dispozitivul va fi încorporat. Prețul dispozitivului va depinde de producător și de calitate.
concluzie
Alegerea corectă a pompei de circulație pentru circuitul de încălzire se face pe baza calculelor. Dacă materialul prezentat pare prea complicat pentru dvs., vizionați videoclipul din articol.
