Cum se calculează încălzirea în casă fără ajutor

În lumea modernă, sistemele de încălzire sunt adesea aranjate de proprietarii înșiși cu mâinile lor, pentru a nu cheltui bani în plus. Cu toate acestea, la etapa preliminară este necesar să se facă calculul corect al încălzirii casei, atunci înghețurile de iarnă nu vor fi atât de rău. Dacă se fac calcule cu o eroare mare, atunci nu este posibilă obținerea unei eficiențe maxime în timp ce se asigură locuința cu căldură.

Determinarea puterii termice

Pentru a afla parametrii necesari ai sistemului de încălzire al unei clădiri este necesar să se aplice o formulă specială: Qt = V *? T * K / 860, unde Qt este puterea termică necesară, V este volumul clădirii, T este diferența de temperatură, K este indicatorul pierderilor de căldură. Produsul rezultat al datelor listate este împărțit la 860, pentru a traduce rezultatul în kW / h.

Volumul obiectului încălzit

La calculul sistemului de încălzire la domiciliu, parametrul cel mai important este capacitatea sa cubică, adică spațiul de încălzit. Mai mult, se propune efectuarea de calcule pentru clădirea 68 cu mansardă.

Înălțimea tavanului este de 3 m, iar distanța de la baza frontonului până la creastă este de 5 m.

1. În primul rând, se determină volumul primului etaj, pentru care lățimea este înmulțită cu lungimea și rezultatul obținut este înmulțit în plus cu înălțimea. Se dovedește un astfel de exemplu: 6 * 8 * 3 = 144 cu. m.
2. Mai mult, se calculează capacitatea cubică a întregului mansardă.. În acest caz, diviziunea este adăugată la operațiile de mai sus, deoarece geamurile au o formă triunghiulară. Se iese din aceasta: 6 * 8 * 5/2 = 120 cu. m.
3. Pentru a obține volumul final, este necesar să adăugați pur și simplu rezultatele obținute în paragrafele anterioare.. Ca rezultat, va fi posibil să se determine spațiul care va fi încălzit: 144 + 120 = 264 cu. m.

NOTĂ! În această situație, calculele au fost luate în considerare pentru un obiect de formă simplă. Dacă clădirea se bazează pe forme complexe, este mai bine să le distrugeți în părți mai simple.

Diferența de temperatură

Indicatoarele termometrului din interior și din exterior vor fi foarte diferite. Sarcina principală este de a determina diferența dintre temperaturile aerului interior și exterior în timpul iernii. Puteți determina acest parametru dacă scădeți mai mult de la cel mai mic număr.

Când efectuați calculele, este necesar să vă concentrați asupra nivelului de confort pe care doriți să-l obțineți de la instalația termică. De obicei, pentru clădirile rezidențiale, temperatura normală a aerului este de 18-20 grade. Cu toate acestea, această cifră poate varia ușor în funcție de preferințele proprietarilor.

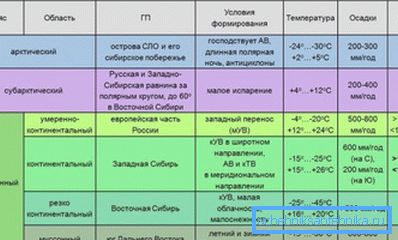

Temperatura aerului exterior poate fi determinată independent, dar în cazuri obișnuite se utilizează o masă specială, care reflectă indicatorii medii pentru orașele mari.

Supliment! Informații mai detaliate despre condițiile climatice ale unei regiuni specifice se reflectă în documentația SNiP 23-01-99. Toți parametrii sunt prezentați sub formă de hărți schematice și tabele speciale.

Calculul diferenței dintre temperatura mediului exterior și spațiul intern trebuie analizat cu un exemplu concret. Dacă într-o casă situată în regiunea Moscovei un indicator de 20 de grade este considerat optim, atunci este necesar să se facă următoarele calcule: -28-20 = -48. Astfel, a reușit să obțină diferența. Acest parametru va fi înlocuit în formula de bază fără un minus.

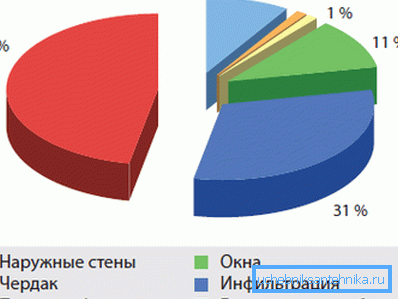

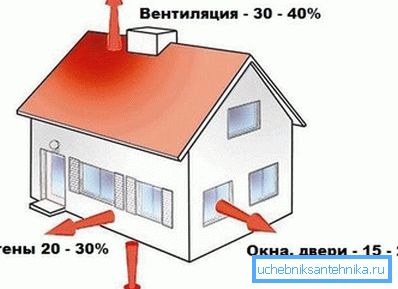

Coeficient de pierdere a căldurii

În cazul nostru, acest indicator va fi aproximativ, pentru a nu recurge la calcule complexe. Coeficientul depinde de tipul de clădire, precum și de caracteristicile sale izolante.

Mai jos sunt valorile de bază care pot fi înlocuite în formula.

• De la 0,6 la 0,9 - un indicator pentru obiecte cu un nivel ridicat de izolare termică din toate părțile. Adică, podelele, acoperișul, pereții sunt izolați suplimentar, iar ferestrele sunt prevăzute cu geamuri duble.
• De la 1 la 1,9 - valorile din această gamă sunt potrivite pentru clădirile cu un nivel mediu de izolare termică. Acestea includ clădiri cu zidărie dublă și obiecte construite din lemn de 150150 mm.
• De la 2 la 2,9 - coeficientul este potrivit pentru structuri simplificate cu izolație ușoară. Clădirea poate fi atribuită acestei categorii dacă are o singură zidărie sau este construită dintr-o bară de 100.100 mm.
• De la 3 la 4 - indicatorul este utilizat numai pentru structuri ușoare, cum ar fi recipientele metalice, structurile cu cadru cu o singură jupuită și alte structuri similare.

Un exemplu! Efectuând calculul încălzirii unei case de țară, realizată din bara de 150 x 150 mm și având geamuri duble, trebuie să înlocuiți o unitate. Dacă există o mulțime de ferestre, atunci valoarea poate fi mărită la 1,5.

Înlocuirea rezultatelor

După examinarea parametrilor de bază utilizați în formula, puteți merge direct la calcule. Vor fi efectuate calcule pentru structura a cărei volum a fost indicat mai sus.

Nivelul său de izolare este foarte ridicat, iar el se află în regiunea Moscovei. Astfel, rezultă: 264 * 48 * 1/860 - 15 kW / oră.

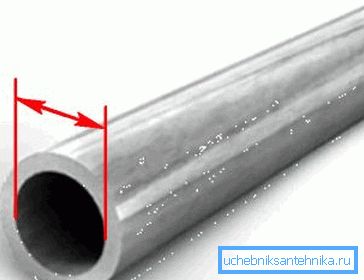

Diametrul adecvat al conductei

Pentru ca sistemul de încălzire să funcționeze corect, este necesar să se determine corect diametrele elementelor conductoare, altfel chiar și cu o putere mare a cazanului pentru încălzirea casei, nu va fi posibil să se obțină rezultate bune.

În calcule se folosește următoarea formulă: D = v354 * (0,86 * Q /? T) / V, unde Q este sarcina termică, T este diferența de temperatură la intrarea și ieșirea cazanului, V este viteza de răcire.

Încărcarea de căldură

La etapa inițială, acest parametru corespunde indiciilor de putere, cu toate acestea, cu ramificarea conductelor, valoarea se poate schimba. Cu toate acestea, în majoritatea locuințelor private, elementele sunt conectate în serie, prin urmare, reducerea secțiunii transversale nu este de obicei efectuată. Dacă conductele sistemului sunt separate, atunci rezultatul total trebuie împărțit la numărul de ramuri.

Diferența de temperatură

În acest caz, indicatorii sunt măsurați la intrare și ieșire. După determinarea celor doi parametri, cel mai mic este scos din numărul mai mare. De exemplu, dacă la ieșirea din cazan temperatura este de 95 de grade, iar la intrarea în spate - 65, atunci această diferență se calculează după cum urmează: 95-65 = 30 de grade.

Viteza de răcire

Circulația apei calde în sistem poate apărea datorită diferenței de temperatură și cu ajutorul unei pompe speciale, dar viteza trebuie să fie cuprinsă între 0,8-1,5 m / s.

În cazul în care valorile sunt depășite, pot exista efecte de zgomot în conducte, care afectează negativ condițiile de viață. Viteza prea mică poate provoca blocarea aerului.

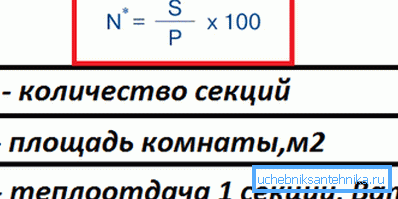

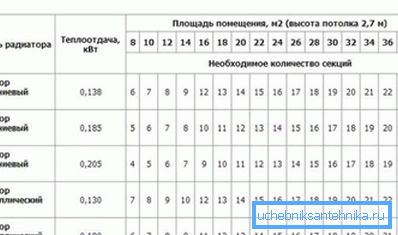

Numărul secțiunilor radiatorului

Calcule mai precise sunt obținute luând în considerare volumul camerei încălzite. În primul rând, se determină cererea totală de căldură, după care se calculează numărul de secțiuni. Rezultatul poate fi împărțit în părți separate, dacă intenționați să instalați mai multe baterii în diferite părți ale camerei.

Următoarele sunt calculele specifice pentru o cameră de 35 metri și o înălțime a tavanului de 270 cm.

O astfel de instrucțiune permite obținerea unor rezultate destul de precise.

1. În primul rând trebuie să cunoașteți volumul camerei, pentru care parametrii principali se înmulțesc - lungimea, lățimea și înălțimea. Ca rezultat, ar trebui să existe aproximativ următorul exemplu: 3 * 5 * 2.7 = 40.5 cu. m.
2. Acum ar trebui să aflați căldura necesară pentru încălzirea camerei. SNiP recomandă alocarea a aproximativ 41 de wați pe cub. În acest sens, urmează următoarele: 41 * 40,5 = 1660,5 wați.
3. În etapa finală, rezultatul rămâne împărțit de puterea unei secțiuni a radiatorului. Lăsați acest parametru să fie egal cu 170 de wați. Rezultatul este: 1660.5 / 170 - 10 secțiuni.

Fiți atenți! Calculele efectuate corect oferă o posibilitate nu numai de a oferi încăperii căldură, ci și de a economisi, deoarece prețul anumitor tipuri de radiatoare pentru sistemele de încălzire este destul de ridicat, în special pentru omologii bimetalici.

Ca o concluzie

După ce au studiat materialele prezentate de la început până la sfârșit, dezvoltatorii individuali vor putea să înțeleagă cum să calculeze încălzirea casei în mod independent imediat înainte de lucrările principale. În stadiul de instalare, va fi necesar doar instalarea elementelor de sistem în locurile potrivite și conectarea la sursa principală de căldură. Pentru cunoașterea altor date este prezentată o înregistrare video specială.
