Cum se calculează numărul de secțiuni ale radiatoarelor în

Pentru a calcula corect numărul de secțiuni ale unui radiator de încălzire pe cameră, nu este suficient să determinați pur și simplu numărul total de secțiuni pe o anumită zonă, aici trebuie să țineți cont de alți parametri. Mai întâi de toate, prin alți parametri înțelegem puterea termică specifică a dispozitivului, precum și localizarea acestuia, care poate afecta în mod direct pierderea de căldură din încăpere.

Vă vom spune cum să efectuați calcule pe baza suprafeței casei (cvadratură) sau a volumului acesteia (capacitate cubică) și, în plus, vom arăta un clip video pe această temă.

Metode de calcul

Puțin despre radiatoare

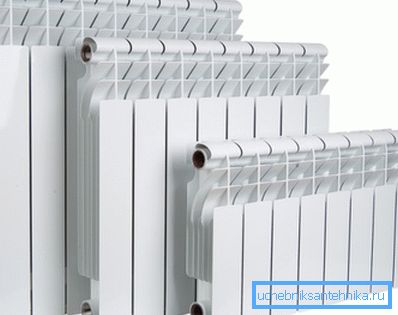

• Deoarece metalul pentru fabricarea încălzitoarelor este utilizat diferit, atunci puterea lor, desigur, va fi, de asemenea, diferită, în plus, dimensiunea secțiunilor afectează în mod direct acest lucru.
• Dacă calculați numărul de secțiuni de radiatoare din fontă, trebuie să faceți imediat rezervarea că astfel de dispozitive sunt mai acceptabile în casele cu încălzire centralizată, unde lichidul de răcire este furnizat periodic, dar nu este în concordanță cu microclimatul apartamentului. Prin urmare, este important să păstrați căldura obținută cât mai mult timp posibil și fonta este o opțiune ideală pentru aceasta, pe lângă aceasta, debitul pe o secțiune este mult mai mare decât cel al altor metale, ceea ce este extrem de neprofitabil, cu încălzire independentă.

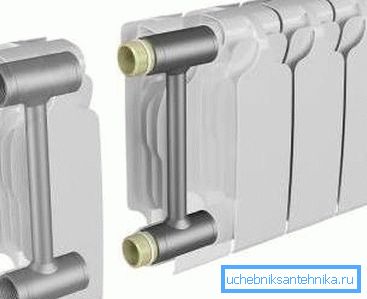

• În cazul încălzirii independente, desigur, este bine să utilizați bimetal - Acesta este un dispozitiv în care pereții sunt realizați din două metale - din oțel interior și din aluminiu de sus, care în același timp combină capacitatea de a rezista la presiuni ridicate și, în același timp, să elibereze foarte repede căldura în încăpere. Desigur, prețul acestor radiatoare este mai mare decât al fontei.
• Este posibil să vi se ofere radiatoare din aluminiu în magazie, dar acest lucru va fi probabil același bimetal, deoarece dispozitivele din aluminiu pur nu se produc aici, deși pot fi importate din Europa. Dar ele au un cost foarte ridicat și nu rezistă unei presiuni ridicate; în plus, instrucțiunile prevăd că la lichidul de răcire se adaugă întotdeauna un lichid special.

• De asemenea, puteți cumpăra un tip de panou radiator din oțel, care, de asemenea, oferă foarte repede căldură și, de regulă, este utilizat pentru încălzirea autonomă. Dar aceste dispozitive nu sunt produse sub formă de secțiuni, ci sub formă de panouri, prin urmare, pentru a calcula numărul lor, veți avea nevoie de puterea specifică a fiecăruia dintre ele, care este indicată în pașaport.

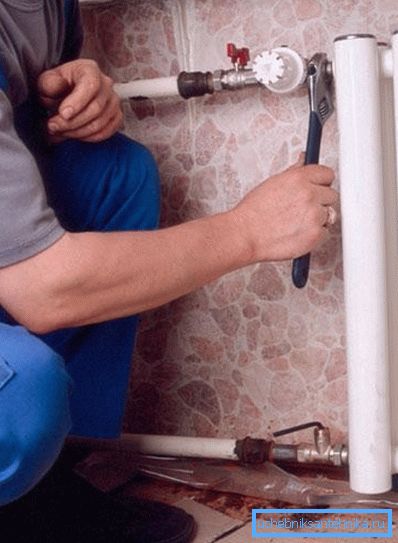

Notă. Când instalați încălzirea cu mâinile proprii, este extrem de nedorit să instalați radiatoare din diferite metale într-un circuit, în special în ceea ce privește combinația dintre aluminiu și fontă, pentru a evita procesul de oxidare.

Calculul suprafeței

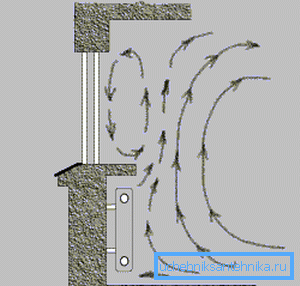

Notă. Cele mai grave surse de frig într-o cameră încălzită în mod normal sunt ferestrele și ușile, dar ușa poate fi solidă, groasă și fără crăpături, în timp ce geamul nu poate fi încălzit, chiar și un pachet cu mai multe compartimente. Prin urmare, pentru a calcula cu mai multă precizie numărul de secțiuni, sub fiecare fereastră trebuie să proiectați un dispozitiv de încălzire - aceasta va crea ceva asemănător unei perdele de aer care va reduce fluxul rece.

Pentru o înălțime standard a camerei, în cazul în care plafoanele au o înălțime de 240-260 cm, este foarte ușor și rapid să calculați secțiunile radiatoarelor, dar pentru aceasta trebuie să măsurați suprafața unei încăperi sau a întregii case.

Vorbim despre înălțimea standard a spațiilor, prin urmare, bazându-ne pe SNiP 2.04.05-91 * (în loc de SNiP 2.04.05-91), 100 W de energie termică este necesară pentru fiecare metru pătrat al camerei. Imaginați-vă că trebuie să instalați dispozitivul în cameră 3.56.5 = 22.75 m², aceasta înseamnă că puterea sa ar trebui să fie de 22,75 * 100 = 2275 W = 2,275 kW.

Dar dacă este un radiator de panou, atunci pur și simplu alegem un dispozitiv cu puterea cea mai potrivită, de exemplu, 2,3 sau 2,5 kW (este mai bine să rotunjiți pentru a avea o marjă), dar secțiunile ar trebui să fie numărate. Să facem un calcul de încercare - pentru bateriile bimetalice, o secțiune are aproximativ 160 până la 180 de wați.

Dar se ia valoarea medie - 170 W sau 0,17 kW (puterea secțiunilor trebuie să fie indicată în pașaportul tehnic de la producător). Deci, trebuie să împărțim puterea totală necesară pentru spații cu 0.17 și în această situație vom obține 2.275 / 0.17 - 13.38, iar dacă acest număr este rotunjit, atunci vom obține 14 bucăți.

Cu toate acestea, ar putea exista o creștere a pierderilor de căldură în interior, de exemplu, poate fi o cameră cu un balcon, care este folosit periodic, apoi puterea totală ar trebui crescută cu 15-20%, la fel ca atunci când doriți să închideți radiatoarele cu un grătar decorativ sau să vă ascundeți într-o nișă. Aceasta este, cu aceeași suprafață de 22,75 m², va trebui să multiplicați acest număr nu cu 100%, ci cu 115% sau cu 120%, iar din această sumă să faceți un calcul al încălzirii radiatorului.

Calculul în funcție de volum

Dar dacă calculați numărul de secțiuni ale radiatoarelor pentru SNiP 2.04.05-91 *, pe baza capacității cubice a camerei, principiul de calcul va rămâne aproximativ același, numai datele originale se vor schimba

Deci, pentru casele de panouri, o cameră cubică necesită 41 W, dar dacă o casă sau un apartament îndeplinește standarde moderne de izolare, atunci este de ajuns 34 IT / m³. Să încercăm să facem calcule cu aceeași suprafață de 22,75 m², numai înălțimea plafoanelor va fi de 3,0 m (mai mare decât standardul), precum și cu aceeași grosime a secțiunii. (A se vedea și articolul Cum se aleg radiatoarele de încălzire bimetalice: caracteristici.)

Astfel, în acest caz, volumul camerei va fi de 3,5 * 6,5 * 3,0 = 68,25 m³, apoi în casa panoului avem nevoie de 68.25 * 41 = 2798.25 W sau rotunjim până la 2.8 kW. Apoi pentru această cameră avem nevoie de 2,8 / 0,17 × 16,47 sau 17 runde de rundă bimetală. Pentru o cameră bine izolată veți avea nevoie de 68.25 * 34 = 2320.5 W, apoi 2320.5 / 170 = 13.65 sau 14 secțiuni sunt rotunjite.

Dar pentru a calcula numărul de radiatoare, puteți împărți pur și simplu secțiunile după numărul de ferestre, dar în orice caz ele trebuie să fie echipate cu dispozitive de încălzire, chiar dacă au dimensiuni diferite, astfel încât pierderile de căldură să nu crească.

Notă. Trebuie spus că există, de asemenea, calculele cele mai exacte, care iau în considerare nu numai suprafața / volumul camerei și capacitatea de căldură a secțiunii radiatorului, ci și un număr de coeficienți diferiți. Aceasta include temperatura specifică necesară în această cameră, rata vitrajului ferestrelor (geam simplu, dublu sau triplu), izolarea termică (slabă, medie, înaltă), care se potrivește cu suprafața ferestrelor și podelei și așa mai departe. Dar astfel de calcule sunt necesare pentru spații specializate, de exemplu pentru instalarea unui microclimat în depozitele unui muzeu sau a unui laborator.

concluzie

Nu uitați că puterea specificată de fabricant pentru secțiuni este adesea luată de la temperatura maximă a agentului de răcire, deci poate fi numită supraestimată. Pe această bază, rotunjirea se întâmplă întotdeauna într-un mod mare și, uneori, mai ales în regiunile reci, se adaugă o secțiune suplimentară.
