Cum se calculează numărul secțiunilor radiatorului: metode

În acest articol vom învăța cum să calculam numărul de secțiuni ale unui radiator de încălzire. Mai mult decât atât, luăm în considerare cum să scurtăm încălzitorul în lungime sau invers, cum să-l mărim. Tema articolului este de interes considerabil, deoarece selectarea corectă a dimensiunilor dispozitivului de încălzire vă permite să creați condiții optime pentru o viață confortabilă într-o cameră dată.

Desigur, intensitatea încălzirii purtătoarelor de căldură poate fi controlată de termostate, al căror preț este ridicat. Dar, din păcate, instalarea unor astfel de dispozitive este justificată într-o mai mare măsură în sistemele autonome, nu în sistemele centralizate. În plus, dacă lungimea bateriei este aleasă să fie mai scurtă decât este necesar, nu va fi ușor să îndreptați situația cu capul termic.

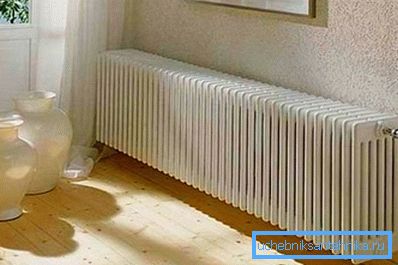

Proiectare masivă în interiorul locuinței

În această situație, singura soluție eficientă ar fi să se calculeze corect numărul de secțiuni ale radiatoarelor.

Criteriile care afectează numărarea

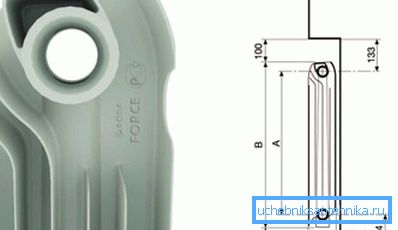

Vedere generală și dispozitiv al unui segment separat de baterii de aluminiu

Înainte de a calcula numărul necesar de secțiuni ale radiatorului, este necesar să se determine criteriile care pot afecta într-un fel sau altul rezultatul calculelor.

Printre aceste criterii se remarcă următoarele:

  • Suprafața camerei, pentru a încălzi o cameră mare, vor fi necesare dispozitive de încălzire cu dimensiuni standard impresionante;
  • Inaltimea plafonului, cu cât plafonul este mai mare, cu atât mai mult transferul de căldură va fi necesar de la radiatoare;
  • Distanța pe care pragul depășește bateria. Cu cât este mai mare această distanță, cu atât este mai mare puterea necesară pentru a atinge parametrii de convecție necesari;
  • Distanța de la partea superioară a bateriei până la marginea pragului și distanța de la marginea inferioară a încălzitorului la podea;
  • Tipul de material utilizat la fabricarea încălzitorului, deoarece diferite metale și aliaje diferă în parametrii diferiți de conductivitate termică.

Calculatorul online pentru calculul numărului de secțiuni ale radiatoarelor este un software care, procesând datele introduse, oferă rezultate medii.

Cea mai ușoară modalitate de a efectua calculele este folosirea calculatorului online pentru calcularea secțiunilor radiatoarelor.

Dar, din păcate, majoritatea aplicațiilor online de mai sus nu iau în considerare. Prin urmare, pentru a nu utiliza datele medii, vom încerca să facem calculele cu mâinile noastre.

Metoda de calcul standard

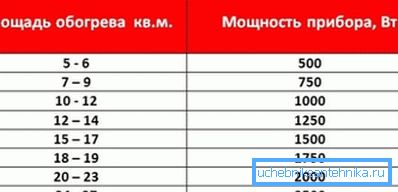

Tabelul raportului dintre încălzitoarele de putere și spațiul pe podea

Cum să calculați câte secțiuni ale radiatoarelor aveți nevoie? Există mai multe metode mai multe sau mai puțin eficiente de a efectua calcule.

Luați în considerare modul standard:

  • În conformitate cu standardele date în SNiP, pentru a încălzi 1 m? Stația bateriei ar trebui să funcționeze la un nivel de putere de 100 de wați. Numai în acest caz, puteți conta pe un climat confortabil de trai;
  • Pentru calcule se poate aplica următoarea formulă pentru calculul secțiunilor radiatoarelor: S * 100 / P Aici P este puterea fiecărui segment de radiator (parametrul este măsurat în wați), S este suprafața camerei (măsurată în metri pătrați);

Important: Dacă majoritatea zidurilor din cameră sunt externe, atunci când se calculează folosim factorul de creștere, care este de 1,2. Astfel, numărul de segmente care rezultă va trebui să fie înmulțit cu 1,2 și rezultatul va fi rotunjit până la cel mai apropiat număr întreg.

  • În cazul în care montarea încălzitorului se realizează într-o cameră cu o înălțime plafon de 3 metri și mai mult, pentru a asigura convecția normală va necesita mai multa caldura. Prin urmare, formula propusă anterior va fi irelevantă;
  • În acest caz, ar fi recomandabil să se aplice următoarea formulă: S * H ​​* 40 / P În această formulă, S - zona a camerei (măsurată în metri pătrați), R - este puterea fiecărui segment (măsurată în wați) și H - înălțimea tavanului (măsurată în metri).

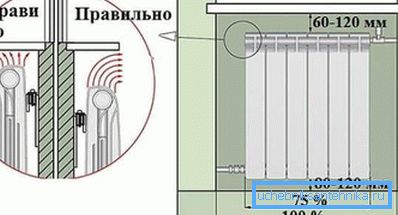

Diagrama de instalare corectă a bateriilor moderne

Pentru ca calculul numărului de secțiuni de radiator folosind formulele propuse anterior să fie corect, bateria trebuie instalată după cum urmează:

  1. Din partea inferioară a încălzitorului până la podea, distanța nu trebuie să fie mai mică de 8 și nu mai mare de 12 cm;
  2. Distanța de la rampă la radiator trebuie să fie de cel puțin 30 cm.

Metoda de calcul aproximativă

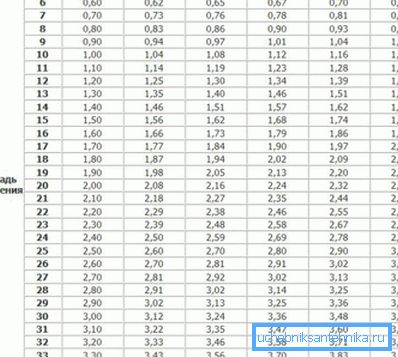

Tabel de calcul al parametrilor puterii dispozitivelor de încălzire

Luați în considerare modul de calculare a secțiunilor radiatoarelor utilizând o metodă simplificată. Pe baza parametrilor medii bateria de serie, se poate presupune că într-o cameră cu o înălțime de 2,5 m plafon este capabil de a încălzi un alt segment de suprafață nu mai mare de 1,8 m?.

Prin urmare, instrucțiunea de calcul este următoarea:

  • Multiplicați lungimea camerei cu lățimea și obțineți zona;
  • Apoi, împărțiți numărul rezultat cu 1,8 și aflați câte secțiuni sunt necesare în cameră;
  • Dacă spațiul este mare și există mai multe deschideri ale ferestrelor, împărțiți numărul rezultat prin numărul de deschideri și aflați câte radiatoare și ce dimensiuni trebuie să instalați în cameră.

Important: Metoda aproximativă de calcul este plină de inexactități, deoarece ignoră mulți factori care ar putea afecta gradul de transfer de căldură. Prin urmare, această metodă este rar utilizată. Rezultatul obținut dintr-un calcul aproximativ ar trebui rotunjit la cel mai apropiat număr întreg.

Metoda de calcul volumetrică

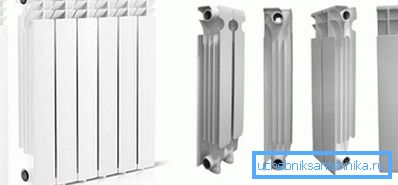

Încălzitor bimetalic dezasamblat în segmente separate

Folosind această metodă, puteți efectua independent calculul secțiunilor radiatoarelor. Mai întâi trebuie să calculați volumul camerei. Pentru a face acest lucru, luați în considerare zona și înmulțiți-o cu înălțimea tavanului.

Potrivit statisticilor, un segment al unei baterii de dimensiuni medii (putere de până la 200 W) se poate încălzi până la 5 m? Astfel, considerăm volumul camerei și împărțim-o cu 5. Prin urmare, obținem numărul de secțiuni radiatoare de care avem nevoie.

Dispozitivele de încălzire prezentate la vânzare pot avea nu numai o secțiune, dar și o construcție de panouri. Cum, în acest caz, determinați parametrii radiatorului?

De fapt, totul nu este atât de dificil:

  • Efectuați calculul secțiunilor radiatorului conform uneia dintre schemele de mai sus;
  • În plus, numărul rezultat este înmulțit cu lățimea secțiunii (în medie 9-10 cm) și obținem lungimea încălzitorului;
  • După aceea, alegem lungimea bateriei panoului cu 10% mai mult decât rezultatul obținut în timpul calculelor.

Cum să scurtați sau să ridicați încălzitorul în lungime

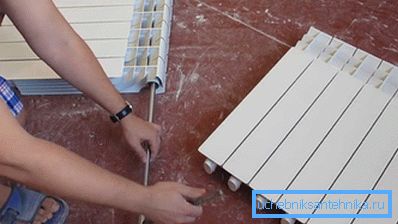

Fotografia este un exemplu de utilizare a cheii

Designul tuturor bateriilor secționale este similar, indiferent de materialele folosite la fabricarea lor. Asamblarea secțiunilor este realizată folosind niște sfârcitori metalici speciali.

Mamele sunt un tip de fitinguri realizate sub forma unui cilindru gol, pe care sunt filetate exterioare pe ambele părți. În mijlocul mamelonului este instalată garnitură elastică din polimer adecvată.

Pentru bateriile din fontă se utilizează un mamelon cu diametrul exterior de 30 mm, iar pentru bimetal și aluminiu cu diametrul de 25 mm. Două jumătăți de mamelon sunt înșurubate în segmentele adiacente.

Cheie cu clichet

Pentru a scurta sau, dimpotrivă, prelungi bateria, este necesară o cheie specială. În interiorul mamelonului există caneluri speciale pentru care cheia se fixează în timpul procesului de instalare.

Deoarece sfarcurile pentru fonta sunt cu 5 mm mai mari decat sfarcurile pentru bimetal si aluminiu, cheile au dimensiuni diferite ale piesei de lucru. Adică, pentru fontă, cheia este mai mare, iar pentru bimetal și aluminiu este utilizată o cheie cu o dimensiune mai mică a părții de lucru.

În exterior, cheia este o bară de metal la capătul căreia splinele sunt sudate sub formă de cruce, care se potrivesc în canelurile de pe mamelon. La partea din spate a cheii, capul este sudat cu un orificiu pentru guler sau cu crestături pentru o cheie.

Important: astăzi puteți cumpăra chei de casă, dar este mai bine să utilizați producția fabricii de unelte. Pe instrumentul fabricii, de-a lungul întregii lungimi a tijei, există riscuri, distanța dintre care corespunde lățimii segmentului.

Instrucțiunile pentru dezasamblarea și asamblarea radiatoarelor sunt după cum urmează:

  • Introduceți cheia de către capătul de lucru la rândul său, la intrarea superioară și inferioară, pentru cât mai multe tăieturi ca și pentru segmente intenționăm să scurtăm încălzitorul;
  • Simțiți canelurile cu o cheie, rotiți mamelonul în sens invers acelor de ceasornic;
  • Extensia se face în ordine inversă. Înainte de mână, înșurubați șurubul în orificiile de alimentare ale bateriei și puneți garnitura;
  • Apoi, ne aplecăm pe secțiunea mamelor;
  • Introduceți cheia și rotiți mamelonul astfel încât acesta să fie înșurubat în secțiunea suprapusă. Faptul că mamelonul a luat poziția corectă poate fi înțeles de risc și de efortul crescut pe guler.

concluzie

Acum știți cum să calculați numărul necesar de secțiuni și cum să asamblați o baterie de dimensiunea potrivită. Mai multe informații utile pot fi găsite vizionând videoclipul din acest articol.
