Cum se calculează radiatoarele de încălzire fără utilizarea

Bateriile, ale căror prețuri sunt scăzute, sunt cele mai comune dispozitive de încălzire utilizate peste tot: în clădiri rezidențiale, comerciale, industriale și publice. Ele sunt alcătuite din elemente goale metalice umplute cu agent de răcire.

Când sunt încălzite, dau energie camerelor.

Componente ale calculelor

1. Înainte de achiziționarea dispozitivelor, trebuie să se acorde atenție celor două caracteristici tehnice: puterea și rezistența la presiune a fluidului de transfer termic.
2. Este necesar să se calculeze nu numai numărul de dispozitive și elemente din ele, ci și să se aleagă materialul radiatoarelor.
3. Principalul lucru care trebuie determinat este capacitatea unei secțiuni de a elibera cantitatea maximă de energie termică. Aceasta este, trebuie să știți cum să calculați puterea radiatoarelor.
4. Această valoare va fi baza calculelor pentru întregul sistem de încălzire.

Calculul puterii

1. Instrucțiunea spune că la 1 m? camerele necesită 100 de căi de căldură. Știind acest lucru, puteți determina numărul de radiatoare de care aveți nevoie. Prin urmare, în primul rând trebuie să cunoașteți zona camerei care va fi încălzită.
2. Atunci când se calculează, trebuie să țineți cont și de înălțimea camerei, de numărul ușilor și ferestrelor și de materialul acestora. Acești factori determină pierderea de căldură în cameră.
3. Înainte de a calcula un radiator de încălzire, trebuie să determinați cea mai mică temperatură din zona dvs. și temperatura transportatorului de căldură într-o anumită perioadă a anului.

Fiți atenți! Toate calculele trebuie făcute cu ajutorul coeficienților, fiind conținuți în SNiP. Având în vedere aceste numere, puteți determina cu acuratețe performanța încălzirii.

Calculul preliminar este simplu: trebuie să multiplicați suprafața camerei cu 100 de wați. Totuși, aceste calcule nu vor fi corecte. Pentru a le ajusta și au nevoie de coeficienți.

Factori de corecție a performanței

Există două tipuri de factori: reducerea și creșterea puterii (vezi și articolul Sistemul de încălzire cu două țevi sau cu o conductă - întrebarea eternă).

Primele sunt aplicate în următoarele cazuri.

1. Dacă ferestrele sunt ferestre din plastic multi-cameră, cifra preliminară este înmulțită cu 0,2.
2. Atunci când înălțimea camerei este mai mică decât standardul (3 metri), factorul de reducere va fi raportul dintre înălțimea reală și echivalentul standard. Deci, dacă înălțimea camerei este de 7 m, atunci coeficientul: 2,7: 3 = 0,9.
3. Când boilerul de încălzire funcționează la o putere crescută, fiecare 10 ° din energia termică generată de acesta reduce capacitatea bateriilor cu 15%.

Factorii de putere se aplică în următoarele situații.

1. Atunci când înălțimea camerei este mai mare decât standardul, coeficientul este calculat în același mod ca și în cazul plafoanelor joase.
2. Când apartamentul este cap la cap, atunci înainte de a calcula capacitatea radiatorului de încălzire, coeficientul 1.8 este utilizat pentru a crește acest indicator.
3. Dacă bateriile sunt conectate de jos, atunci 8% sunt adăugate la cifra de bază.
4. Atunci când cazanul de încălzire reduce temperatura suportului de căldură la cel mai scăzut timp, pentru fiecare reducere de 10 ° este necesară creșterea puterii radiatoarelor cu 17%.
5. În cazul în care temperaturile negative ale străzii ating valorile critice, puterea trebuie mărită de 2 ori.

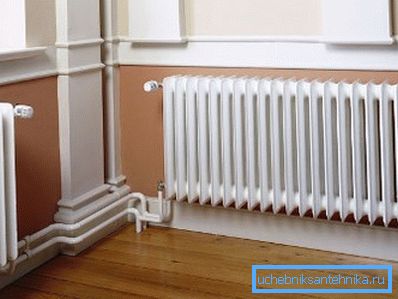

Cum se determină numărul de secțiuni ale unei baterii

În proiectarea profesională a sistemelor de încălzire, experții folosesc următorii indicatori și date.

1. Regimul temperaturilor din regiune în timpul iernii.
2. Pierderea totală de căldură a tuturor suprafețelor clădirii.
3. Diagrama conexiunii bateriei.
4. Numărul de uși și ferestre (numărul de camere), dimensiunile acestora.
5. Frecvența camerelor de schimb de aer cu camerele adiacente și strada.
6. Temperatura de proiectare a fluxului de alimentare și de retur al agentului de răcire, precum și viteza de circulație a acestuia.
7. Puterea termică a bateriei, modul de temperatură.
8. Presiunea de lucru în sistemul de încălzire.

Tehnici de calcul simplificate

Calculele profesionale sunt foarte complexe, deci experții sugerează să-și facă propriile mâini mai simple metode de calcul, care sunt potrivite pentru case mici și apartamente mici.

1. Prima metodă este cea mai simplă. În pașaportul mărfurilor vândute, trebuie indicate caracteristicile lor tehnice. Printre acestea se numără puterea unei secțiuni declarată de producător.

Cum se calculează numărul de radiatoare ale acestei metode.

Să presupunem că parametrul este de 200 de wați. În continuare, determinăm puterea necesară pentru încălzirea spațiului, luând în considerare coeficienții.

Să presupunem că este de 2,4 kW. Apoi a devenit o operație matematică simplă: 2400: 200 = 12. Atât de multe secțiuni ar trebui instalate pentru a încălzi eficient această cameră.

1. A doua modalitate este de a efectua calculul, ținând seama de capacitatea unei secțiuni de a încălzi volumul specificat al camerei. În acest scop, se calculează volumul camerei și apoi se împarte la cantitatea de încălzire de volum a unei secțiuni.
2. Mai multe sfaturi practice de la maeștri, cum se calculează radiatoarele bimetalice de încălzire.

Fiți atenți! Toate bateriile din diferite materiale au aproape aceleași dimensiuni. Practicanții au observat că, cu o înălțime a camerei de 2,7 m, o secțiune a oricărui dispozitiv poate încălzi o zonă aproximativă de 1,8 m ?.

Să presupunem că o cameră are o dimensiune de 20 m. Execută calculul: 20: 1.8 = 11.1. Adică va fi necesar să se adune o baterie de 11 secțiuni.

concluzie

După cum a fost posibil să se înțeleagă din articol, pentru un apartament sau o casă mică, nu este dificil să se calculeze și numărul de dispozitive de încălzire. Dacă vorbim despre o clădire mare, atunci este mai bine să folosiți serviciile specialiștilor (a se vedea și articolul Dacă sistemul de încălzire cu două conducte montat pe podea al unei case private cu două etaje este profitabil).

Videoclipul din articol vă va ajuta să aflați mai multe despre subiectul său.
