Cum se conectează o baterie de încălzire într-o casă privată
Eficiența sistemului de încălzire depinde de o serie de factori, inclusiv conectarea bateriilor este foarte importantă. La urma urmei, dacă conexiunea este incorectă, o parte a radiatorului poate rămâne rece chiar și la o temperatură ridicată a agentului de răcire. Prin urmare, în acest articol vom examina cum să conectăm radiatoarele în mod corect și în ce cazuri, ce scheme ar trebui utilizate.
Funcții de conectare
Modalități de conectare a radiatoarelor
La construirea sistemelor de încălzire în case private, se utilizează următoarele metode de conectare:
| O cale | În acest caz, conducta de alimentare este conectată de sus și conducta de retur este conectată la aceeași secțiune de jos. Această diagramă de conectare a bateriei de încălzire permite încălzirea uniformă a radiatorului. Cu toate acestea, dacă acordeonul are un număr mare de secțiuni, va exista o pierdere semnificativă de căldură, respectiv este mai bine să utilizați alte opțiuni de conectare. |

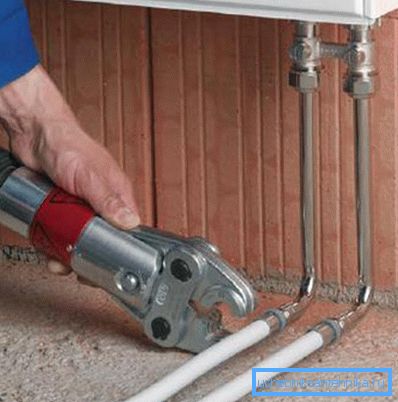

| Scaun și jos | Această metodă este o opțiune excelentă atunci când conductele sunt în podea. Conexiunea se face la țevile situate la partea inferioară a structurii în secțiuni opuse. Dezavantajul acestei metode este eficiența scăzută, deoarece pierderile de căldură pot ajunge la 15%. |
| diagonală | Se utilizează la conectarea dispozitivelor cu un număr mare de secțiuni. Așa cum este ușor de ghicit, conducta de alimentare în acest caz este conectată de sus și conducta de evacuare este de jos, în secțiunea opusă. Această schemă de conectare a radiatoarelor într-o casă privată contribuie la o distribuție uniformă a agentului de răcire și la transferul maxim de căldură de la aparate. |
Fiți atenți! Când se utilizează un termostat pentru încălzire paralel cu radiatorul, trebuie efectuată o bypass. Acest lucru vă va permite să reglați gradul de încălzire al dispozitivului.
După cum vedem, metodele de conectare a radiatoarelor depind de o serie de factori, cum ar fi metoda de așezare a țevilor, puterea echipamentelor etc. În special, tipul de sistem este de mare importanță. Vom vorbi mai multe despre tipurile de sisteme de încălzire de mai jos.
Tipuri de sisteme
La dispozitivele de încălzire se aplică două scheme:
- O conductă - este cea mai simplă, deoarece agentul de răcire circulă printr-o singură țeavă, la care sunt conectate în serie dispozitivele de încălzire. Dezavantajul său este că nu permite reglarea fluxului de căldură. Prin urmare, transferul de căldură corespunde ratei de proiectare stabilită în timpul proiectării. Această schemă este utilizată în sistemele mici, ca în cazul unei lungimi mari a conductei și a unui număr mare de radiatoare, dispozitivele se vor încălzi neuniform.

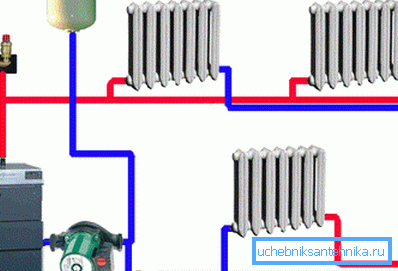

- Conducta dublă - sensul acesteia este că apa caldă curge printr-o conductă, iar cea răcită se întoarce la cazan printr-o altă conductă.. Conectarea radiatoarelor într-o locuință privată în acest caz se realizează, respectiv, în paralel. Avantajul acestui dispozitiv este încălzirea uniformă a secțiunilor, precum și capacitatea de reglare a transferului de căldură. Dintre aceste deficiențe, este posibil să se menționeze doar necesitatea unui număr mai mare de țevi, respectiv costul creșterii construcției.
Trebuie remarcat faptul că, indiferent de tipul de sistem, conectarea radiatoarelor cu mâinile lor poate fi implementată în două moduri:
- Conform schemei verticale - dispozitivul de încălzire este conectat la o rampă verticală, de unde este realizată cablajul radiatoarelor.
- Conform schemei orizontale - lichidul de răcire este circulat prin conducte orizontale.
Alegerea schemei de conectare a radiatoarelor depinde de particularitățile casei. De exemplu, dacă o locuință conține mai multe etaje, conexiunea este realizată într-un model vertical.
Selectarea locației
Atunci când decideți cum să conectați corect bateria de încălzire, este imperativ să determinați locația încălzitoarelor. Faptul este că funcția radiatoarelor nu este numai de a încălzi spațiile, ci și de a crea un scut termic care împiedică pătrunderea frigului în cameră. Din acest motiv, acestea sunt instalate sub ferestre.
Din aceasta rezultă că dispozitivele de încălzire trebuie instalate în locurile cu cele mai mari pierderi de căldură. Prin urmare, înainte de a decide cu privire la metoda de conectare, este necesar să se elaboreze o diagramă cu locația lor.
În plus, este important să determinați corect distanța de instalare, ceea ce va permite transferul maxim de căldură de la dispozitive. Deci, aceste distanțe ar trebui să fie după cum urmează:
| Din partea de jos a pervazului ferestrei | 100 mm |
| De pe podea | 120 mm |
| Pe perete | 20 mm |
Nu se recomandă încălcarea acestor reglementări.

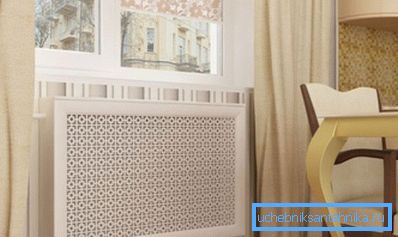

Fiți atenți! Pragul nu trebuie să blocheze sau să blocheze încălzitorul, deoarece acest lucru va reduce în mod semnificativ eficiența generării de căldură. Cu toate acestea, în unele cazuri, radiatoarele pot fi acoperite cu grătare. Cel mai adesea acest lucru se întâmplă atunci când dispozitivele de încălzire nu se încadrează în interiorul încăperii.
montare
Conectați bateria de încălzire ar trebui să fie în sezonul cald, astfel încât să nu rămână în timpul iernii, fără încălzire. Prin urmare, este necesar să achiziționați toate componentele în avans pentru a efectua rapid toate lucrările.
Fiți atenți! Este posibil să achiziționați dispozitive de încălzire numai după ce se va efectua schema de încălzire. Acest lucru vă va permite să alegeți locația corectă a țevilor de conectare. În plus, trebuie să calculați mai întâi puterea lor, cum se face, puteți afla pe portalul nostru.
Continuați lucrările de instalare necesare după terminarea încăperii.
Instrucțiunea este după cum urmează:
- În cazul în care înlocuirea vechilor radiatoare este efectuată în interior, este necesar mai întâi să demontați elementele vechii construcții.
- Apoi este necesar să se determine poziția poziției de construcție și să se facă urme pe perete. În acest caz, trebuie să utilizați nivelul de construcție, astfel încât structura să fie instalată exact.
- Apoi trebuie să vă fixați propriile paranteze cu dibluri.
- După aceea, dispozitivul trebuie instalat pe suporturi în conformitate cu instrucțiunile care sunt de obicei incluse la radiatoare.

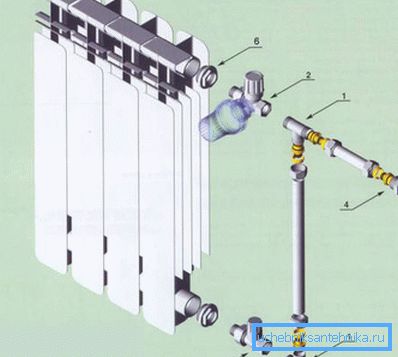

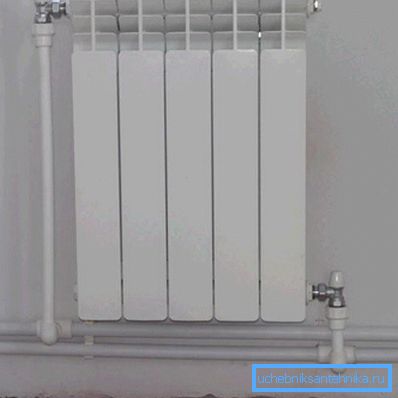

- După instalarea dispozitivelor, este necesar să le conectați la conducte. Această operație depinde de tipul de țeavă. De exemplu, dacă conducta este implementată cu țevi din plastic, radiatoarele sunt conectate folosind un element special de fixare - "American".
În această etapă sunt instalate supape cu bilă, precum și macarale Mayevsky. Trebuie remarcat faptul că atunci când se utilizează o baterie de încălzire cu o conexiune de fund, nu este necesar să se efectueze un by-pass și să se instaleze supape de control. Acesta din urmă, de regulă, este utilizat în sisteme cu două țevi cu articulații diagonale și laterale.
La montarea supapelor, trebuie să aveți grijă să aveți acces ușor la acestea, chiar dacă radiatoarele sunt închise.
- La sfârșitul lucrării, puteți umple sistemul cu un lichid de răcire și efectuați testarea presiunii.
Fiți atenți! În proiectarea și instalarea încălzirii, trebuie să respectați cerințele care conțin SNiP 3.05.01-85.
Aici, de fapt, toate caracteristicile principale pentru conectarea bateriilor de încălzire.
concluzie
Prin aceasta, conectarea radiatoarelor nu este o afacere mare. Cu toate acestea, pentru ca sistemul să fie eficient, este necesar să se elaboreze mai întâi planul său. Pentru aceasta trebuie să țineți cont de o serie de factori, prin urmare pregătirea proiectului trebuie făcută foarte atent.
Din videoclipul din acest articol, puteți să ridicați câteva informații suplimentare despre acest subiect.
