Cum se conectează radiatoarele într-un sistem central sau

În acest articol ne vom uita la modalitățile curente de conectare a radiatoarelor și despre caracteristicile implementării lor. Tema articolului este de interes considerabil, deoarece extinderea gamei de echipamente de încălzire pe piață implică necesitatea selecției, instalării și funcționării sale corecte.

Dar, înainte de a spune cum să conectați un radiator de încălzire, este necesar să determinați tipurile de sisteme de încălzire și caracteristicile aplicației lor.

Tipuri de sisteme în care bateriile de încălzire sunt integrate

Pentru a înțelege principiul conectării bateriei cu propriile mâini, trebuie să aveți o idee generală asupra sistemului în care va fi utilizat acest dispozitiv (vezi și articolul Radiatoare de încălzire cu cupru: caracteristici, caracteristici tehnice și procedura de instalare).

În prezent, în întreaga lume există două tipuri de sisteme de încălzire:

• Sistemul cu o singură conductă, de regulă, este utilizat în clădiri cu mai multe etaje. Principiul de funcționare este simplu - apa încălzită circulă printr-o singură țeavă, trecând printr-un anumit număr de baterii.

Sistemele de o singură conductă sunt cele mai simple din punct de vedere al dispozitivului și, prin urmare, prețul realizării lor este scăzut. Dar această soluție are un dezavantaj major - incapacitatea de a controla indicatorii de temperatură în camere diferite independent unul de celălalt.

• Sistemul cu două țevi este mai complex în dispozitiv, dar împreună cu transferul de căldură, care corespunde normelor de proiectare, vă permite să setați parametrii optimi de temperatură pentru fiecare cameră individuală.

De regulă, o astfel de încălzire este pusă în aplicare în clădirile cu creștere joasă. Principiul de funcționare a unui astfel de sistem este acela că toate bateriile sunt conectate în paralel, datorită cărora este posibilă reglarea temperaturii în fiecare dintre acestea separat.

Caracteristicile circulației lichidului de răcire

Determinarea celor mai bune opțiuni pentru conectarea radiatoarelor este necesar să se țină cont de caracteristicile circulației agentului de răcire în sistem. În prezent, sunt utilizate două scheme: circulația forțată și naturală.

Cu circulație naturală, nu există cerințe speciale de conectare și se poate aplica o conexiune inferioară sau superioară, în funcție de locul unde este amplasat rezervorul de expansiune în sistem.

O evoluție mai progresivă este schema de circulație forțată, în care lichidul de răcire se deplasează prin sistem datorită diferenței de amplasare a cazanului și a bateriilor și datorită utilizării unei pompe de circulație. Luați în considerare modul de conectare corectă a radiatoarelor într-un sistem cu circulație forțată.

Metodele de conectare actuale

• O metodă unică de conectare a radiatoarelor implică conectarea la o secțiune de alimentare (țeavă de alimentare) și la retur (conductă de evacuare). În acest caz, debitul este în partea de sus, iar întoarcerea este în partea de jos. Această soluție asigură o încălzire uniformă a tuturor secțiunilor din toate bateriile.

Această soluție este considerată a fi cea mai rațională pentru a fi folosită în clădiri rezidențiale cu o singură etapă, unde sunt utilizate radiatoare medii (până la 8 secțiuni).

Important: Structurile cu un număr mare de secțiuni necesită utilizarea altor metode care pot împiedica pierderea de căldură în bateriile mari.

• Puteți aplica un radiator de încălzire cu o conexiune inferioară. O astfel de soluție este importantă dacă o parte a conductei este ascunsă sub acoperirea podelei. Astfel, de sub podea du-te conductele care sunt atașate la radiator la partea de jos sau de pe partea laterală.

Avantajul acestei metode este vizibilitatea redusă a conductei. Dezavantajul conexiunii inferioare este eficiența scăzută, deoarece pierderea de căldură cu o astfel de conexiune poate fi de până la 15%. Ca urmare, partea superioară și inferioară a bateriei se pot încălzi neuniform.

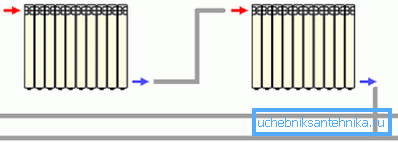

• Dacă întrebarea este cum să conectați radiatoarele pentru a minimiza pierderea de căldură cu un număr mare de secțiuni, puteți aplica metoda încrucișată (diagonală).

Conectarea corectă, în acest caz, este următoarea: alimentarea este atașată la partea superioară a radiatorului, în timp ce conducta de evacuare este amplasată pe cealaltă parte, dar în partea inferioară.

Această soluție are un avantaj evident, deoarece toate secțiunile de sus și de jos sunt încălzite aproape în mod egal. Atunci când conectarea încrucișată nu este mai mare de 2%.

Alegeți accesorii pentru lucrări de instalare

După ce ne-am hotărât asupra modului de conectare a conductelor la baterii, vom lua în considerare ce accesorii pentru radiatoarele de conectare să fie cea mai bună alegere.

Ventilele și componentele sunt selectate și achiziționate în conformitate cu tipul de echipament de încălzire utilizat și în conformitate cu schema electrică.

Kitul de instalare standard pentru sistemele de încălzire include următoarea listă de componente:

• futorki în valoare de 4 bucăți;
• Macara lui Mayevsky;
• fișă cu șurub;
• Paronitovye sau garnituri de silicon;
• pereți și podea;
• Sunt necesare adaptoare dacă diametrul conductei este diferit de diametrul orificiului de intrare al bateriei.

Luați în considerare cum să conectați corect un radiator de încălzire.

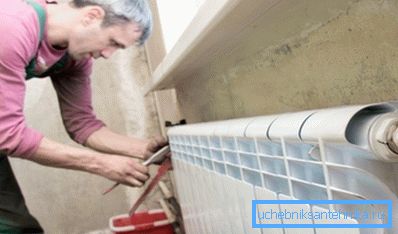

Recomandări pentru instalarea unui radiator

A decis cu privire la alegerea uneia dintre metodele enumerate anterior? Rămâne să continuați instalarea (citiți și articolul Radiatoarele electrice: Tipurile principale și caracteristicile de funcționare).

Instrucțiunile de instalare depind de utilizarea radiatoarelor și țevilor.

• Lucrăm numai cu ajutorul unui instrument special. De exemplu, pentru o tăietură uniformă, polipropilena sau metal-plastic tăiat pentru montarea racordurilor de conectare nu ar trebui să fie un ferăstrău, ci un tăietor special pentru țevi.
• Înainte de a instala parantezele și să atârnați bateria, asigurați-vă că peretele este strâns și puternic.
• Instalarea radiatoarelor (chiar din aluminiu) nu ar trebui să fie efectuată singură, deoarece greutatea acestor structuri este considerabilă.
• Dacă fitingurile au cauciuc de etanșare, nu se recomandă utilizarea de benzi de dezinfecție sau de remorcare.
• Este necesar să înșurubați fitingurile în orificiile bateriilor cu o forță medie, pentru a nu întrerupe firul.

Important: La sfârșitul instalării, racordurile sunt șterse și sistemul este umplut cu apă pentru o încercare. La locul de legătură, păstrăm un șervețel uscat și apoi ne uităm dacă există umiditate.

concluzie

Acum că știți cum să conectați radiatorul de încălzire, puteți să achiziționați materialele necesare și lucrările de instalare. Aveți întrebări?

Căutați mai multe informații în videoclipul din acest articol.
