Cum se conectează un radiator de încălzire: scheme de

Cei care au decis să proiecteze și să implementeze un dispozitiv pentru încălzirea unei case personal vor trebui să lucreze prin toate detaliile procesului. Și dacă pentru specialiști cu experiență în astfel de lucrări totul pare simplu, atunci începătorii vor avea multe întrebări, de exemplu, ce materiale și echipamente să le folosească. Vom vorbi despre cum să conectăm corect încălzitorul - bateria.

Informații generale despre sistemele de încălzire

Este important să decideți inițial cum să conectați radiatoarele una la cealaltă. În limba specialiștilor, este necesar să se decidă care dintre căile de legare a dispozitivelor de încălzire să fie utilizate.

Pentru toate tipurile de sisteme de încălzire, există două modalități de instalare a conductelor:

• O singură conductă;
• Twin-Tube.

Un design de țevi

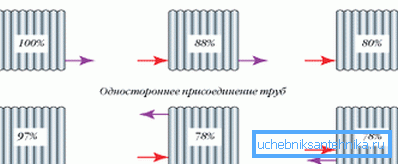

Sistemele în care transportul apei calde ca agent de răcire se efectuează pe aceeași linie sunt mai puțin eficiente din următoarele motive:

• Practic, nu permiteți reglarea încălzirii unui dispozitiv separat;

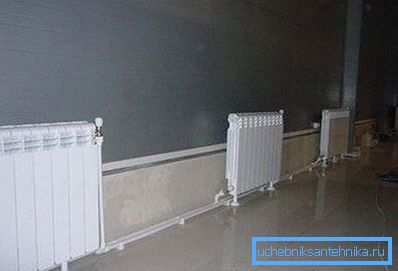

• Pe măsură ce distanța de la sursa de căldură crește, temperatura se scade treptat, iar ultimul radiator din circuit poate deveni abia încălzit sau chiar complet rece;
• În caz de urgență în orice parte a rețelei, este necesar să opriți complet încălzirea.

Pentru informații! Singurul avantaj al acestui tip de conducte de încălzire de cabluri în comparație cu cele două conducte - prețul său scăzut.

Aceste sisteme de încălzire cu o singură țeavă sunt utilizate în principal în clădiri înalte cu alimentare centralizată a căldurii către consumatori.

Schema cu două țevi

În sectorul privat, pentru a crea sisteme de încălzire autonome (conectate la un consumator), cel mai adesea se utilizează o schemă de tuburi cu două țevi:

• Una dintre conductele care alimentează lichidul de răcire al dispozitivului;
• Celălalt este pentru mișcarea de întoarcere la mediul de încălzire a sursei de căldură (boiler).

Toate bateriile din sistem sunt conectate în paralel, astfel încât cele două linii sunt complet separate și sunt conectate numai la radiatorul de capăt.

Schema de racordare în două țevi are următoarele avantaje:

• Capacitatea de a controla încălzirea fiecărui dispozitiv în circuit, ceea ce asigură crearea celor mai confortabile condiții în camere diferite;
• Indiferent de distanța dintre cazan și baterie, fiecare dintre dispozitive se încălzește în mod egal;
• Dacă este necesară reparația sau înlocuirea pe orice parte a sistemului, nu este necesară oprirea completă a acestuia.

Acum vom vorbi despre cum să conectați corect un radiator de încălzire cu propriile mâini.

Tipuri de țevi de conectare la baterii

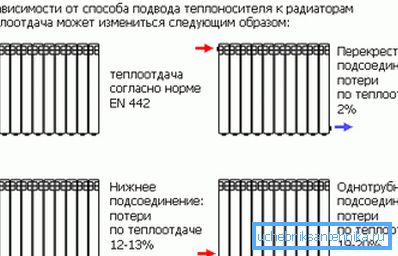

Dar, mai întâi, luați în considerare cel mai bun mod de a conecta un radiator de încălzire la conductele de alimentare și retur.

Există trei tipuri de tuburi de radiatoare:

1. lateral. Prin această metodă, conductele sunt conectate pe o parte a radiatorului:
2. Feedul din partea superioară a dispozitivului;
3. Înapoi în partea de jos.

Fiți atenți! Racordul lateral este cel mai comun și eficient tip de conectare a radiatoarelor și țevilor principale. Cu toate acestea, eficiența acestuia este redusă atunci când este conectată la o rețea de dispozitive cu un număr mare de secțiuni.

1. diagonală. Acest tip de legare este cel mai potrivit pentru conectarea unor baterii foarte largi (cu un număr mare de secțiuni). Această metodă implică dermatograf:
2. Țeava de alimentare din partea superioară a radiatorului, pe de o parte;
3. Întoarceți conducta în cel mai jos punct de pe cealaltă parte a dispozitivului;

Fiți atenți! Conectarea diagonală asigură o distribuție uniformă a lichidului de răcire pe întregul dispozitiv. Cu o conexiune diagonală inversată (fluxul de jos, întoarcerea de sus), eficiența sistemului de încălzire va scădea cu 10%.

1. inferior. Această metodă de conectare a radiatoarelor la centrala de încălzire este mai puțin eficientă (cu 10% mai mică decât cea cu partea laterală). Prin urmare, este recurs doar la cablarea subterană (ascunsă) a conductelor de încălzire.

Plasarea dispozitivelor de încălzire

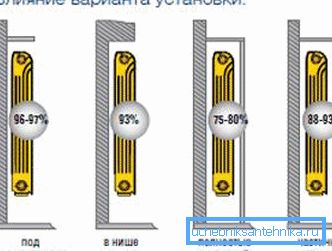

Este foarte importantă nu numai cum să se conecteze radiatoarele între ele, ci și poziția lor corectă în ceea ce privește structurile clădirii. În mod tradițional, radiatoarele sunt instalate de-a lungul pereților incintei și local sub ferestre, pentru a reduce penetrarea aerului rece în cel mai vulnerabil loc.

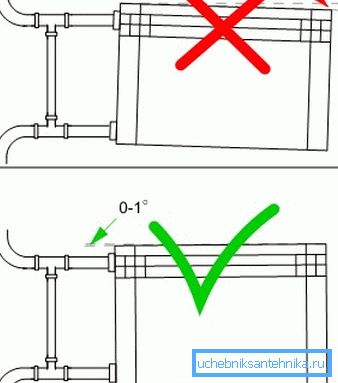

În SNiP există o instrucțiune clară privind instalarea echipamentului termic:

• Distanța dintre pardoseală și fundul bateriei nu trebuie să fie mai mică de 120 mm. Dacă distanța de la dispozitiv la podea scade, distribuția fluxului de căldură va fi inegală;
• Distanța dintre suprafața din spate și perete, pe care este montat radiatorul, trebuie să fie de la 30 la 50 mm, altfel transferul său de căldură va fi perturbat;
• Decalajul de la marginea superioară a încălzitorului până la pervazul ferestrei este menținut în intervalul de 100-120 mm (nu mai puțin). În caz contrar, poate fi dificil să se mute masele termice, ceea ce va slăbi încălzirea încăperii.

Dispozitive de încălzire bimetalice

Pentru a înțelege cum să interconectați radiatoarele bimetalice, trebuie să știți că aproape toate se potrivesc cu orice fel de conexiune:

• Acestea au patru puncte de conexiune - două superioare și două inferioare;
• Echipat cu dopuri și o macara Mayevsky, prin care este posibilă eliberarea aerului adunat în sistemul de încălzire;

O conexiune diagonală este considerată cea mai eficientă pentru bateriile bimetalice, mai ales atunci când vine vorba de un număr mare de secțiuni din dispozitiv. Deși bateriile foarte largi, echipate cu zece sau mai multe secțiuni, nu sunt de dorit să fie utilizate.

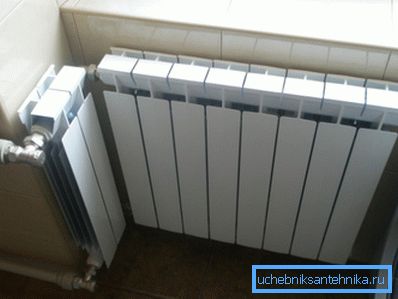

Sfat! Este mai bine să ne gândim la modul în care să conectăm în mod corespunzător două radiatoare de încălzire cu secțiune 7-8 în loc de un singur aparat de 14 sau 16 secțiuni. Va fi mult mai ușor de instalat și mai ușor de curățat.

O altă întrebare - cum se pot conecta secțiunile unui radiator bimetalic, poate apărea atunci când se rearanjează secțiunile încălzitorului în diferite situații:

• În procesul de creare a unor noi rețele de încălzire;
• Dacă este necesar, înlocuiți un radiator eșuat cu un nou bimetalic;
• În cazul supraîncălzirii, puteți mări bateria prin atașarea de secțiuni suplimentare.

Baterii din aluminiu

Interesant! În general, trebuie remarcat faptul că conexiunea diagonală este o opțiune excelentă pentru orice tip de baterie. Nu știți cum să conectați radiatoarele de aluminiu între ele, conectați-le în diagonală, nu veți pierde!

Pentru rețelele de încălzire de tip închis în case particulare, este recomandabil să instalați baterii din aluminiu, deoarece aici este mai ușor să se asigure o tratare adecvată a apei înainte de umplerea sistemului. Și costul lor este mult mai mic decât cel al dispozitivelor bimetalice.

Desigur, trebuie să încercați, înainte de a vă conecta secțiunile radiatorului de aluminiu pentru a se regrupa.

Sfat! Nu vă grăbiți să scoateți ambalajul din fabrică (filmul) de la încălzitoarele instalate până la sfârșitul lucrărilor de finisare din încăpere. Aceasta va proteja capacul radiatorului de deteriorări și de contaminare.

concluzie

Fluxul de lucru în sine nu durează prea mult timp, nu aveți nevoie de o abilitate specială sau de echipament scump, puteți achiziționa toate instrumentele necesare în orice magazin de hardware. Și nu uitați, conexiunea vă va servi mult timp și fără probleme, numai dacă ați folosit materiale de înaltă calitate la locul de muncă și ați respectat toate regulile pentru instalarea unui sistem de încălzire.

În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
