Cum se construiește un coș de fum pentru un cazan pe gaz:

Unul dintre elementele necesare ale oricărui sistem de încălzire într-o casă privată este cazanul. Această unitate, indiferent de combustibilul utilizat în aceasta, trebuie instalată în conformitate cu anumite cerințe, ceea ce garantează corectitudinea și siguranța funcționării acesteia.

Luați în considerare modul de dotare a coșului de fum pentru un cazan pe gaz, deoarece instrucțiunile de instalare prezintă dificultăți și nuanțe.

Caracteristici de design

Înainte de a instala coșuri pentru cazanele pe gaz, trebuie să selectați, să achiziționați și să instalați dispozitivul în sine. Dimensiunile geometrice și alte caracteristici ale coșului de fum depind de caracteristicile tehnice ale unității de încălzire (a se vedea și articolul Tuburile și armăturile din polietilenă reticulată: caracteristici tehnice și caracteristici de instalare).

Luați în considerare principalele nuanțe care trebuie luate în considerare la proiectarea:

1. Cele mai comune modele rotunde. Cu toate acestea, nimeni nu interzice utilizarea hornelor pentru cazane cu secțiune pătrată. Principala cerință - volumul intern al coșului de fum trebuie să fie mai mare decât camera de ardere a cazanului.

Dacă vă decideți să rămâneți pe o conductă rotundă, apoi pentru a determina volumul intern, trebuie să cunoașteți diametrul interior al produsului. Dacă nu este indicat pe marcaj, atunci pentru calculul său este necesar să se scadă grosimea pereților conductei de la diametrul exterior.

Apoi, valorile obținute sunt substituite în formula:

S =? * d_intern * L

Unde d_intern - diametrul interior al țevii utilizate;

L este lungimea coșului de fum.

Fiți atenți! Țeava pentru cazanul cu gaz de coș trebuie să fie mai lată decât ieșirea. În caz contrar, ar putea fi dificil să fixați cazanul și sistemul de evacuare.

1. Înălțimea coșului depinde de cât de departe va fi de pe creasta acoperișului.

Aici există următoarea relație:

• distanța până la 1,5 metri - tăietura superioară a țevii trebuie să fie de cel puțin 50 cm mai lungă;
• distanța de la 1,5 la 3 metri - tăietura superioară poate fi înclinată cu creasta sau mai mare;
• o distanță mai mare de 3 metri - în acest caz, este necesar să se traseze o linie care să fie cu 10 grade mai jos de linia orizontală trasată prin cel mai înalt punct al acoperișului (secțiunea de coș nu trebuie să fie mai mică decât aceasta).

Dacă, după calculul volumului intern al țevii, sa dovedit că diametrul său nu este suficient, nu ar trebui să faceți prea multe detalii, deoarece prețul său va fi mult mai mare. Este mai bine să se mărească ușor lungimea structurii.

Instalarea independentă a coșului de fum

Alegerea unei opțiuni de cazare

Coșurile pentru cazanele pe gaz nu sunt sisteme prea complexe, însă atunci când le instalați cu mâinile proprii, ar trebui să țineți cont de multe nuanțe. În caz contrar, cazanul nu va funcționa corespunzător, ceea ce poate duce la defectarea acestuia, iar în unele cazuri - acumularea de gaze de evacuare în încăpere și otrăvirea oamenilor.

Înainte de a începe construcția sau instalarea, ar trebui să alegeți un loc în care va fi amenajată conducta.

Există două opțiuni principale:

• în interiorul casei;
• în afara clădirii.

Atât prima, cât și a doua opțiune au avantajele și dezavantajele lor.

Luați în considerare caracteristicile instalării interioare:

• dacă hornul pentru un cazan pe combustibil solid trece prin camere încălzite, nu va mai fi necesară încălzirea acestuia;
• există un pericol de trecere a gazelor de evacuare și aprinderea acestora;
• Elementele de coș de fum sunt mai greu de instalat și reparate în caz de defecțiune.

Dacă decideți să instalați sistemul de evacuare în afara casei, atunci există și argumente pro și contra:

• un astfel de coș este complet sigur în timpul funcționării;
• designul său este mai puțin complicat de instalat;
• conducta este ușor de reparat în caz de rupere sau depresurizare;
• Atunci când alegeți această opțiune, trebuie să decideți în prealabil ce să izolați coșul cazanului, deoarece înghețarea acestuia în perioada de iarnă nu ar trebui permisă în niciun caz.

Componentele coșului de fum

Țeava pentru îndepărtarea produselor de combustie din cazan, care lucrează la gazele naturale, constă din următoarele părți obligatorii:

• un adaptor care conectează ieșirea cazanului cu o conductă de evacuare;
• tee cu o revizie, echipat cu un fiting, care este necesar pentru a elimina umiditatea condensata;
• dispozitive de fixare - cleme și brațe;
• robinete (dacă este necesar) - acestea trebuie instalate la o distanță de cel puțin 2 metri de elementul de încălzire, în caz contrar este posibilă reducerea presiunii;
• conducte de trecere;
• conducte;
• vârful conic.

Fiți atenți! Conducta pentru cazanul pe gaz trebuie să aibă un capăt conic. Șuruburile și capacele convenționale sunt interzise să se instaleze. În cazuri extreme, tăierea poate fi lăsată complet neprotejată.

Instalarea coșului exterior

Procedura de instalare a sistemului de evacuare a gazelor de evacuare situate în afara casei este după cum urmează:

1. Un adaptor este pus pe conducta de gaz a cazanului, care va trece prin perete. Ar trebui să se potrivească strâns în zidărie, așa că înainte de a face o gaură de mai multe ori verificați cu atenție toate dimensiunile și aplicați marcajele.
2. Prin peretele coșului este afișat în afară. Toate elementele care intră în contact cu caramida (betonul) trebuie izolate cu atenție.
3. În exterior, revizia este fixată pe segmentul de ieșire, cu un stub pe el.
4. Țeava montată cu înălțimea dorită. Pentru a face acest lucru, utilizați numărul necesar de linkuri pre-achiziționate. Întreaga structură este fixată pe peretele casei cu cleme cu brațe. Distanța dintre dispozitivele de fixare adiacente nu trebuie să fie mai mică de 2 metri.
5. De îndată ce coșul de fum atinge înălțimea dorită, se pune un vârf în formă de con în ultimul element.
6. Toate îmbinările trebuie strânse suplimentar cu cleme de furtun sau sârmă de oțel.
7. Se recomandă vopsirea țevii cu vopsea care va proteja materialul de coroziune și va conferi conductei un aspect mai atractiv.

Pentru instalarea conductei, este de dorit să se utilizeze țevi speciale multistrat care nu necesită izolare suplimentară. În caz contrar, tu ar trebui să ai grijă de izolare.

Instalarea coșului intern

Spre deosebire de construcția anterioară, aici înainte de începerea lucrărilor este necesară desfășurarea unor activități pregătitoare:

• marchează punțile de podea și acoperișul în locurile unde va trece hornul viitor;
• tăiați găurile în locurile potrivite (toate dimensiunile trebuie verificate cu atenție, astfel încât țevile adaptoare să fie introduse cât mai strâns posibil).

Procesul de instalare în sine este după cum urmează:

1. Se atașează la priza cazanului un adaptor special.
2. Se atașează o revizie cu capac, care este necesară pentru curățarea coșului de fum și apoi este instalat suportul principal cu o foaie de metal, care va servi drept bază pentru întreaga structură.
3. Montăm conducta folosind componente directe și alte adaptoare necesare (coate).
4. În locurile în care conducta trece prin suprapunere, este necesar să se utilizeze țevi speciale.
5. Punctele de intrare și ieșire ale țevilor din tavan trebuie protejate cu foi de metal, ale căror diametru trebuie să fie puțin mai mare decât diametrul coșului.
6. Toate îmbinările trebuie consolidate suplimentar cu șuruburi sau cu șuruburi de oțel.
7. Structura este fixată pe perete cu ajutorul parantezelor.
8. Tăierea superioară a țevii trebuie protejată printr-o duză specială în formă de con, care împiedică precipitarea și vântul să intre în interiorul țevii.

Coșuri de izolare a cositorilor

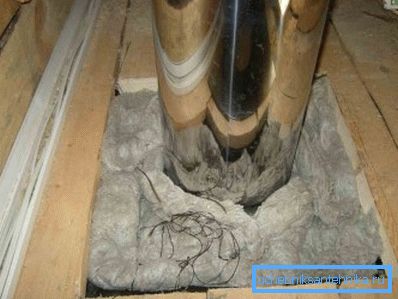

Locațiile în care sistemul de evacuare este în contact cu materiale care se pot aprinde cu ușurință trebuie izolate cu atenție. Pentru a face acest lucru, țeava utilizată trebuie acoperită cu atenție pe toate părțile, cu un strat de bazalt, o folie metalică izolată și un amestec refractar. Pardoselile pot fi protejate suplimentar cu vată minerală.

Nu uitați să verificați etanșeitatea cusăturilor. Pentru a face acest lucru, puteți să preparați o soluție de săpun și să o aplicați pe articulații. Apariția bulelor va indica prezența găurilor care trebuie sigilate.

concluzie

Un coș de fum pentru un cazan pe gaz într-o casă privată este un detaliu foarte important. Aceasta depinde nu numai de corectitudinea și eficiența sistemului de încălzire, dar și de siguranța persoanelor din casă (a se vedea și articolul Ambreiaje pentru țevi din polietilenă: 6 tipuri principale).

Mai multe detalii despre instalarea diferitelor sisteme de ventilație și evacuare pot fi găsite în videoclipul din acest articol.
