Cum se determină puterea necesară a radiatoarelor - un ghid

Înainte de a cumpăra orice radiator de încălzire, trebuie să cunoașteți puterea termică necesară a acestui dispozitiv. De fapt, pe baza acestor date, se selectează numărul de secțiuni. Omiterea etapei de calcul poate duce eventual la o încălcare a microclimatului din cameră, astfel că va fi utilă familiarizarea cu metoda de calcul.

Despre calculul sistemului de încălzire

În acest stadiu, este necesar să se asigure că capacitatea de încălzire a radiatorului de încălzire asigură o temperatură constantă în cameră în timpul celei mai reci de încălzire. Determinarea puterii radiatorului de încălzire este necesară pentru a determina numărul necesar de segmente (a se vedea și articolul Cum se conectează radiatoarele într-un sistem central sau autonom).

Fiți atenți! Pentru a regla cu ușurință funcționarea bateriei de încălzire, nu va fi superfluă instalarea unui termostat.

Întregul proces se desfășoară în mai multe etape:

• pierderile de căldură prin structurile de închidere sunt calculate;
• conform documentației tehnice, se constată transferul de căldură al unui segment al radiatorului selectat;
• calcula numărul necesar de segmente de baterii.

Calculul pierderilor de căldură

Acesta este primul lucru pe care trebuie să-l începem când vine vorba de modul de determinare a puterii unui radiator de încălzire.

Căldura este consumată prin:

• pereți, atât din exterior, cât și din interior (în cazul în care camera este înconjurată de o cameră neîncălzită);
• podea;
• plafon;
• ferestre și uși.

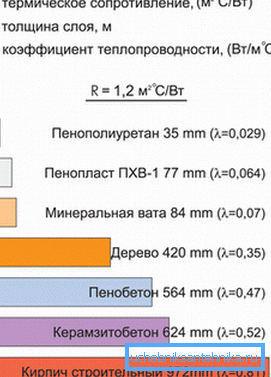

Calculul pierderilor se efectuează ținând cont de tipul și grosimea materialului, se folosește formula

în această formulă

• Q - pierdere de căldură;
• S - suprafața camerei, m²;
• ?t este diferența de temperatură în interiorul și în exteriorul camerei;
• ? - valoarea de referință - coeficientul de conductivitate termică, W / m •? C;
• v - grosimea plicului clădirii, m.

Din punct de vedere al pierderilor de căldură, etajele superioare se află într-o poziție dezavantajoasă, deoarece podul neîncălzit este amplasat deasupra acestora, iar vântul exterior este mai puternic. Astfel, pentru ei, pierderea de căldură rezultată poate fi mărită cu aproximativ 10%.

Fiți atenți! Când se calculează, nu trebuie să uitați de ventilație, deoarece schimbul de aer în timpul iernii nu se oprește. În acest scop, se introduce un factor de înmulțire 1.1 - 1.4. O importanță sporită este luată pentru ventilarea intensivă a locuințelor.

Calculul radiatorului

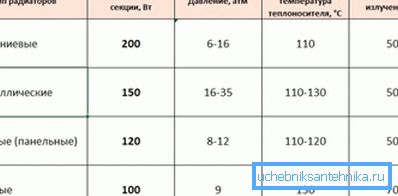

Aveți la dispoziție date despre pierderile de căldură, puteți selecta bateria. În același timp, este necesar să se ia în considerare eficiența dispozitivului, de exemplu, puterea radiatoarelor din oțel este inferioară omologilor bimetali.

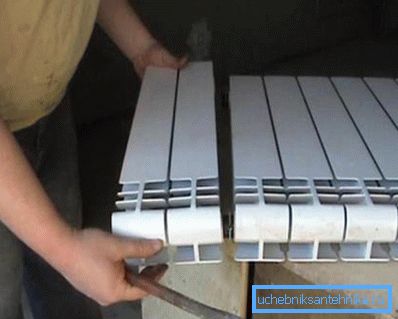

Numărul necesar de segmente este definit ca raportul dintre pierderea de căldură și transferul de căldură al unui segment. Dar secțiunea de ieșire a căldurii - valoarea pașaportului, producătorul trebuie să o indice pentru fiecare model al radiatorului. Formula folosită este:

în această formulă:

• n este numărul total de secțiuni ale bateriei, buc;
• Q - pierdere de căldură, W;
• N - puterea unei secțiuni, W.

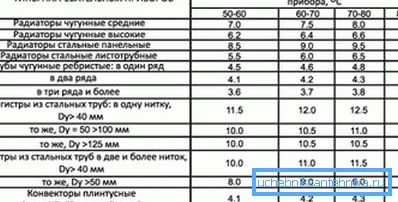

Trebuie avut în vedere faptul că datele privind pașapoartele privind puterea primului segment sunt date pentru o anumită diferență de temperatură (de obicei 90/70). Dar destul de des temperatura lichidului de răcire este diferită, în acest caz, iar transferul de căldură al bateriei de încălzire variază. De exemplu, puterea radiatoarelor din fontă atunci când diferența de temperatură se schimbă de la 80-100 la 50-60 picături cu aproximativ 15-20%.

Pentru a calcula puterea segmentului cu un cap de temperatură arbitrar, utilizați formula

în această formulă

• k - transfer de căldură, valoare pașaport, W / m²• Cu;

• A - zona secțiunii, m²;
• ?T - presiune de temperatură, С. Calculat prin formula

T_dedesubt și t_arr - temperatura lichidului de răcire, respectiv la intrarea în baterie și în afara acesteia, cu;

T_BR - temperatura camerei;

Metoda simplificată

Dacă toată lucrarea din casă se face manual, atunci destul de des, în loc de un calcul detaliat, oamenii se mulțumesc cu o selecție aproximativă. Trebuie remarcat faptul că rezultatul în acest caz, deși nu este foarte precis, va coborî pentru alegerea radiatorului.

Există mai multe modalități de a aproxima calculul:

• cu parametrii standard (înălțimea tavanului în cameră până la 3 m, temperatura lichidului de răcire 85-90 ° C, 1 fereastră și 1 ușă în cameră), poate fi utilizată dependența de 100 W / 1 m² zonă. Pentru o cameră de, de exemplu, 20 m² au nevoie de o baterie care să asigure o putere termică de 2 kW;

Fiți atenți! Pentru camerele de colț, precum și pentru apartamentele de la etajele superioare, este introdus un factor de multiplicare de 1,2. Prețul bateriilor nu este atât de ridicat, deci este mai bine să greșești.

• calculul poate fi efectuat ținând cont de capacitatea cubică a camerei. În acest caz, se bazează pe proporția că 200 W de energie termică este capabilă să încălzească 5 m.³ spațiu în cameră.

Fiți atenți! Practica arată că rezultatul în acest caz se dovedește a fi supraestimat cu aproximativ 10%.

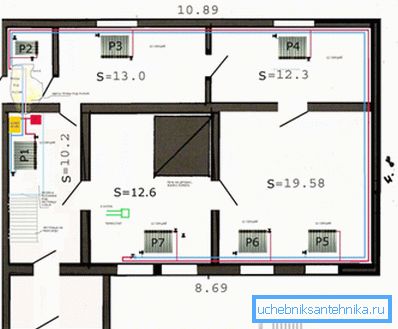

Rezultatele pentru ambele metode ar trebui să fie aproximativ aceleași. Este mai convenabil să le comparați cu un exemplu specific. Să presupunem că trebuie să ridicați un radiator pentru o cameră cu dimensiunile de 5x5x3 metri, are 1 geam dublu, 1 ușă interioară, apartamentul este situat la etajul inferior.

Prima metodă simplificată de calcul implică următoarea secvență de acțiuni:

• determinată de suprafața camerei, 5x5 = 25m²;
• având în vedere proporția de 100 W / 1 m², determină puterea dispozitivului, în cazul nostru 2,5 kW;
• puterea unei secțiuni a unui radiator specific este scrisă din caracteristicile pașaportului. De exemplu, alegeți modelul din aluminiu A350, 1 segment este capabil să dea 138 de wați de energie termică;
• a numărat numărul de segmente, 2500/138 = 18,12 - 19 bucăți.

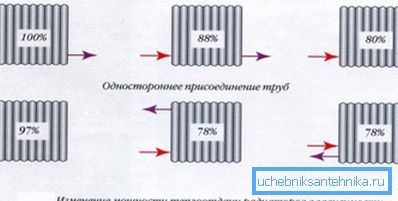

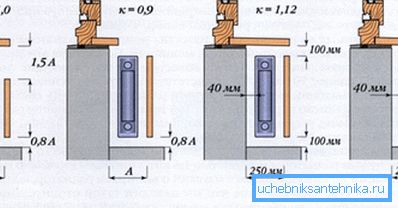

Fiți atenți! Metoda de conectare joacă, de asemenea, un rol important în uniformitatea încălzirii sale și, prin urmare, transferul de căldură.

Când lucrați la metoda a doua, instrucțiunea va arăta astfel:

• având în vedere proporția de 200 W / 5 m³ Determinați cât de mult aer va încălzi o secțiune a bateriei selectate. În cazul nostru, 1 secțiune se va încălzi la 3,45 m³;
• determinarea volumului camerei 5 • 5 • 3 = 75 m³;
• numără numărul secțiunilor 75 / 3,45? 22 secțiuni.

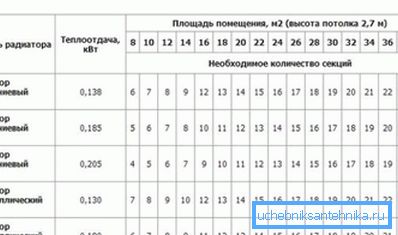

Eroarea calculului prin metoda a doua simplificată a fost de 13,6%, ceea ce nu este atât de rău pentru un calcul aproximativ. Rezultatele obținute sunt în concordanță cu recomandările producătorului (prezentate în tabel).

Rezumând

Pentru a menține un microclimat interior normal, este necesar să se realizeze un echilibru între căldura și pierderea de căldură. Această condiție poate fi satisfăcută numai cu un calcul corect al sistemului de încălzire în general și a radiatoarelor în special. Metodele de calcul propuse în articol pot fi utilizate în selectarea numărului de secțiuni ale unei baterii de încălzire într-un apartament sau într-o casă privată (aflați aici cum să fixați un radiator de încălzire cu mijloace improvizate).

Video este o scurtă instrucțiune privind calculul bateriei de încălzire.
