Cum se face calculul încălzirii țevilor de încălzire: luați

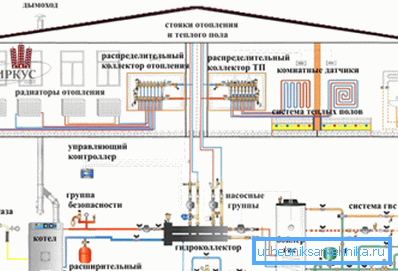

Atunci când instalați un sistem de încălzire într-o casă sau un apartament privat, scopul principal este întotdeauna să extrageți eficiența maximă din echipament, astfel încât banii cheltuiți să fie cheltuite pentru încălzirea camerei.

Acest lucru este posibil cu o selecție corectă:

• nu numai sistemul și radiatoarele;
• dar și diametrul țevilor;
• precum și materialul fabricării lor.

Să învățăm cum să facem astfel de calcule, să acordăm atenție materialelor care sunt mai profitabile și să urmărească un clip video pe acest material.

Conducte de încălzire

• Diametrul și calculul hidraulic al conductelor sunt posibile numai dacă există parametri de bază pentru aceasta, cum ar fi:

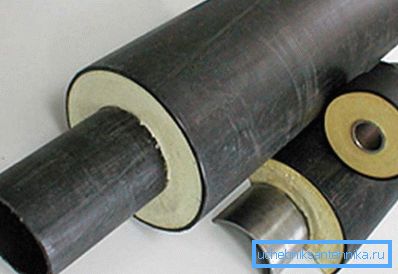

1. Material de fabricație, de exemplu, oțel, cupru, fontă, ciment chrysotil, polipropilenă.
2. Diametrul interior.
3. Date privind diametrul și materialul armăturilor și accesoriilor.
4. Grosimea peretelui de țevi, fitinguri și accesorii.

• Nu este clar unde a apărut opinia că, odată cu creșterea diametrului țevilor, calitatea încălzirii crește, ca și o creștere a zonei conductei, transferul de căldură crește. Teoretic, acest lucru, desigur, seamănă foarte mult cu adevărul, dar în realitate totul pare diferit.
• În primul rând, pentru țevile cu diametru mare este necesară pomparea în sistem a unei cantități mari de lichid de răcire care trebuie încălzită. În consecință, consumul de energie consumat (electricitate, gaz, lichid sau combustibil solid) crește. Iar conductele în sine nu sunt un dispozitiv de încălzire (în radiatoare pentru încălzire, metoda de convecție este utilizată, adică eficiența crește semnificativ), se pare că consumul de materiale și energie nu este justificat.
• În plus, o creștere a lichidului în circuit duce la o scădere a presiunii în sistem, prin urmare va trebui să instalați o pompă de circulație auxiliară pentru sistemul de încălzire la întoarcere, ceea ce determină din nou anumite costuri. Desigur, chiar și cu un diametru mare al țevilor de contur, este destul de posibil să se atingă temperatura dorită într-o încăpere încălzită, dar prețul pentru materiale și surse de energie va fi prea mare.

Atenție! Pentru instalarea și funcționarea optimă a sistemului de încălzire (la selectarea diametrului), presiunea din fiecare inel de circulație trebuie să fie cu 10% mai mare decât pierderile cauzate de rezistența hidraulică.

Determinarea diametrului

Pentru calculele profesionale privind diametrul țevilor de încălzire, inginerii de încălzire folosesc un număr mare de formule și astfel de calcule sunt de obicei necesare pentru proiectele de clădiri rezidențiale și publice, întreprinderi și alte instituții cu mai multe etaje. Pentru casa ta, este puțin probabil să ai nevoie de cifre exacte, de aceea vă oferim o schemă simplificată pe care fiecare instalator o poate folosi.

Formula pentru astfel de calcule este următoarea: D = v354 * (0.86 * Q /? T) / V, iar acum trebuie doar să înlocuim valorile parametrilor sub litere.

aici:

• D este diametrul țevii (cm);
• Q - încărcare pe suprafața măsurată (kW);
• ?t este diferența de temperatură în conducta de debit și retur (t? C);
• V - viteza lichidului de răcire în sistem (m / s).

Notă. Dacă pe agentul de răcire la boiler temperatura acestuia este de 80 ° C, iar la întoarcerea la cazan 60 ° C, atunci în acest caz valoarea? T va fi egală cu? T = 80-60 = 20 ° C.

Raportul proporțional între debitul și diametrul conductei

Calcularea puterii termice (sarcină)

Pentru a determina capacitatea termică optimă a sistemului de încălzire al unei case particulare, puteți utiliza următoarea formulă: Qt = V *? T * K / 860.

Acum, din nou, trebuie doar să înlocuiți valorile numerice în locul personajelor și aici:

• Qt este puterea de căldură necesară pentru o cameră dată (kW / h);
• V - volumul camerei încălzite (m³);
• ?t este diferența de temperatură în conducta de debit și retur (t? C);
• K - coeficientul de pierdere a căldurii din cameră (în funcție de tipul clădirii, grosimea peretelui și izolația termică);
• 860 - conversie în kW / h.

În sectorul privat, clădirile pot fi foarte diferite unul de celălalt, dar, totuși, sunt adesea utilizate următoarele valori ale coeficientului de pierdere de căldură (K):

• Dacă structura arhitecturală are o construcție simplificată (lemn, metal ondulat) și nu există izolație, atunci K = 3-4;
• Construcția simplificată a unei structuri arhitecturale cu un grad redus de izolare termică, de exemplu, o caramida sau un bloc de spumă de 405x400x200 mm - aici K = 2-2,9;
• În structurile arhitecturale standard (așezarea în două cărămizi și un număr mic de ferestre și uși, acoperișul este standard) K = 1-1,9;

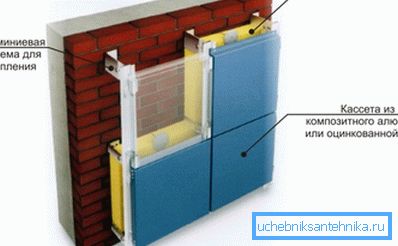

• Cu un grad ridicat de izolare termică pentru structurile arhitecturale standard cu un număr mic de ferestre și uși și un acoperiș încălzit și podea, instrucțiunea indică faptul că K = 0,6-0,9.

Dacă trebuie să calculați diametrul țevii, atunci, după cum sa menționat mai sus, aveți nevoie de valoarea diferenței de temperatură dintre stradă și încăpere. În interiorul camerei, fie temperatura camerei (18-20? C), fie cea care vă convine cel mai bine este luată ca punct de referință, iar de pe stradă trebuie să înlocuiți valoarea medie acceptată pentru regiunea dvs.

De exemplu, camera dvs. are un volum de 3,5 * 5,5 * 2,6 = 50,05 m³ și este bine izolat, adică există pereți groși sau izolați, podeaua și tavanul sunt izolați și folosim coeficientul de 0,9. În regiunea Moscovei, temperatura medie a aerului în timpul iernii este de -28 ° C, iar pentru un microclimat în cameră luăm o valoare de 20 ° C, atunci valoarea lui t T va fi egală cu 28 + 20 = 48 ° C. În acest caz, Qt = 50,05 * 48 * 0,9 / 860 - 2,5 / oră.

Viteza de răcire

Notă. Viteza minimă de răcire pentru sistemele de încălzire nu trebuie să fie mai mică de 0,2-0,25 m / s. În cazurile în care viteza scade sub această valoare, aerul începe să emită din lichid, ceea ce contribuie la formarea dopurilor de aer. În astfel de cazuri, eficiența circuitului poate fi parțial pierdută și, în anumite situații, aceasta poate duce la o inactivitate completă a sistemului, deoarece fluxul se va opri în totalitate și acest lucru se va întâmpla când pompa de circulație funcționează.

Tabel pentru determinarea diametrului conductei

Notă. Densitatea apei la 80 ° C este egală cu 971,8 kg / m3.

Viteza fluidului din circuitul de încălzire poate fi de la 0,6 m / s până la 1,5 m / s, dar în cazurile în care se observă o valoare mai mare, zgomotul hidraulic din sistem este semnificativ redus, deci vom lua viteza de 1,5 m / s ca valoarea inițială.

Când avem toate valorile necesare, le putem înlocui în formula D = v354 * (0.86 * Q /? T) / V, caz în care vom avea D = v354 * (0.86 * 2.5 / 20) / 1 5? 1,34, atunci avem nevoie de o țeavă cu un diametru interior de 14 mm

Desigur, atunci când faci un sistem de încălzire în propria casă cu propriile tale mâini, atunci probabilitatea că vei folosi formulele pentru calcule este neglijabilă, dar în acest caz există un manual pentru tine în formă de tabele din acest articol. În plus, tabelul ia în considerare tipul de circulație a fluidului, care poate fi forțat sau natural.

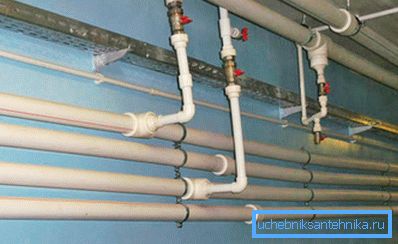

În prezent, cel mai adesea (în special în sectorul privat), circuitele radiatoarelor, precum și distribuția țevilor de încălzire la sistemele de încălzire prin pardoseală sunt fabricate din polipropilenă. Dintre toate folosite în acest caz, acest material are cea mai scăzută conductivitate termică, dar, totuși, în acele locuri în care țevile trec prin zonele reci, trebuie să fie încălzite.

concluzie

În concluzie, se poate spune că cel mai frecvent utilizat diametru exterior al țevilor de polipropilenă pentru circuitele de încălzire din sectorul privat este de 20, 25,32 și 40 mm. Încălzitoarele radiatoarelor sunt în general realizate cu o secțiune transversală de 20 mm, ocazional 25 mm, iar conducte mai groase sunt utilizate ca șanțuri.
