Cum se face încălzirea: 4 etape de auto-proiectare

Una dintre cele mai dificile rețele de inginerie a unei case rezidențiale și a unui apartament de oraș este sistemul de încălzire. Echipamentele și serviciile necesare pentru instalarea lor sunt foarte scumpe. Dar dacă știți cum să faceți încălzirea cu propriile mâini, puteți să economisiți o mulțime făcându-vă cea mai mare parte a muncii.

Instrucțiunile de mai jos vă vor oferi asistență neprețuită.

Etapa 1. Selectarea componentelor

Cum se face încălzirea? Cea mai ușoară modalitate este de a folosi serviciile echipelor speciale de construcție care au atât experiență vastă, echipamente speciale, cât și abilități de lucru cu acestea. Dar această metodă are un mare dezavantaj - prețul. Serviciile angajaților angajați sunt destul de scumpe și nu toată lumea este dispusă să se despartă cu o sumă atât de mare de bani.

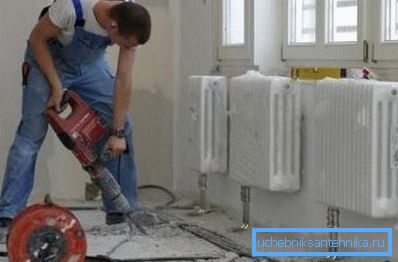

A doua opțiune este încălzirea la domiciliu. În ciuda faptului că rețelele de inginerie climatică sunt unul dintre cele mai dificil de proiectat, toate etapele de lucru se pot realiza singuri sau cu ajutorul unui partener. În acest caz, nu veți plăti forța de muncă angajată.

Din păcate, nu va fi posibilă dotarea completă a încălzirii locuinței, pentru că înainte de a face sistemul de încălzire singur, trebuie să achiziționați echipamentele, materialele și uneltele necesare.

Sfat! Pentru a nu cheltui banii pentru achiziționarea de scule electrice scumpe (fier de lipit, mașini de șlefuit, aparate de strângere etc.), care, în plus, este puțin probabil să aveți nevoie în viitor, este recomandat să le închiriați. Acest serviciu este furnizat în majoritatea magazinelor de hardware.

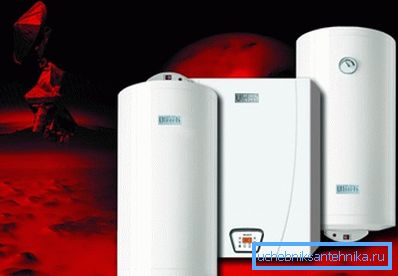

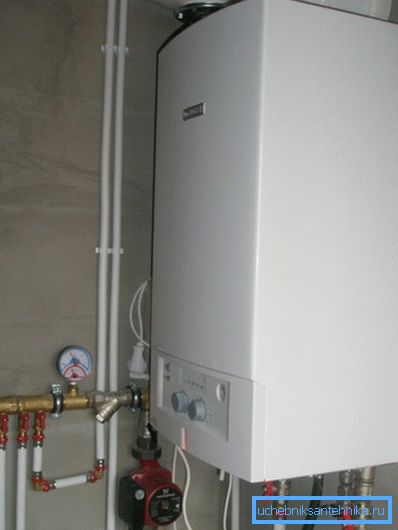

Cazan de încălzire

Atât sistemul de încălzire la domiciliu, cât și rețeaua de climatizare realizată de constructorii de instalații de climatizare nu pot face fără elementul principal - cazanul încălzind mediul de încălzire, care apoi trece prin conductele și radiatoarele instalate în încăperi.

Indiferent de varietate, orice unitate de încălzire este formată din două părți principale:

• camerele de combustie în care combustibilul respectiv este ars, producând o anumită cantitate de energie termică;
• schimbătorul de căldură prin care circula agentul de răcire, primind energie termică prin pereți.

Sfat! Există cazane cu o singură cameră și cu două camere. Al doilea, pe lângă încălzirea casei, încălzește apa, care este apoi utilizată pentru nevoile interne.

Incalzitoarele existente sunt descrise mai detaliat în tabel.

Sfat! Deși este prea scump să se utilizeze cazane electrice, acestea sunt adesea instalate ca un circuit suplimentar sau de rezervă. De exemplu, încălzirea camerei în timpul zilei cu ajutorul unui cazan pe bază de combustibil solid, puteți utiliza electric pentru a menține o temperatură confortabilă pe timp de noapte.

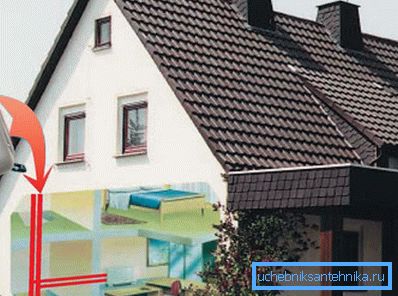

În ceea ce privește rezidenții apartamentelor de oraș, trebuie să fie mulțumiți de încălzire, unde lichidul de răcire este furnizat central. Și calitatea ei de multe ori lasă mult de dorit.

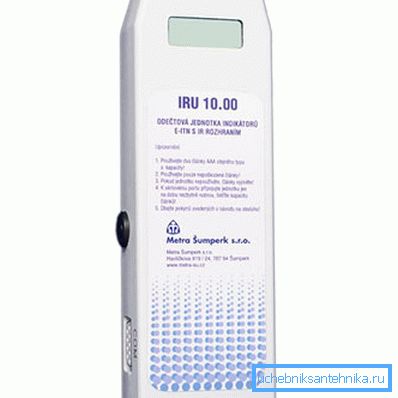

Pentru a economisi bani și a plăti numai pentru cantitatea de energie termică furnizată, se recomandă instalarea alocatorilor de costuri de încălzire în locuință. Ei vor spune exact câtă cantitate de căldură ați consumat și cât de mulți bani trebuie să plătiți pentru ea.

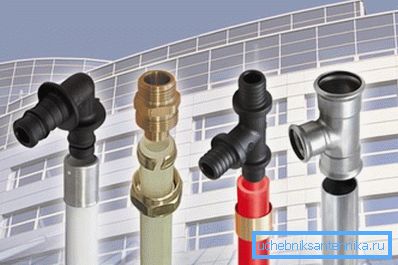

tuburi

Pentru a livra lichidul de răcire la radiatoarele care încălzesc obiecte și aerul în cameră, aveți nevoie de țevi. Există un număr foarte mare dintre ei.

Următoarele tipuri sunt cele mai frecvente:

• oțel;
• cupru;
• oțel inoxidabil;
• polipropilenă;
• din polietilena cusută;
• metal plastic.

Fiți atenți! Aproape toate sistemele de încălzire de casă sunt realizate din țevi din plastic. Ele sunt mai ușor de transportat, asamblate în loc și conectate unul cu celălalt. Este necesar doar să alegeți materialul potrivit bazat pe proiectul rețelei climatice.

Atunci când alegeți și cumpărați țevi, este necesar să luați în considerare:

• puterea echipamentului de încălzire instalat în casa dvs.;
• metoda de așezare a conductelor principale și a conductelor de alimentare (poate fi deschisă și ascunsă - sub șapă sau în pereți);
• metoda de organizare a curentului de răcire în sistem (distinge naturale - sub acțiunea gravitației și forțată - folosind pompe de circulație);
• temperatura la care se răcește lichidul de răcire (majoritatea polimerilor nu poate rezista mai mult de 95 de grade Celsius, în acest caz este necesară montarea oțelului);
• schema de instalare a conductelor.

Ultimul punct este foarte important. Înainte de a face încălzirea, este imperativ să decideți ce circuit de transfer de căldură va fi utilizat.

Există trei:

1. O singură conductă. Se folosește o conductă. Acesta este așezat sub forma unui inel peste toate încăperile, iar apoi radiatoarele sunt atașate la acesta într-o serie sau în mod paralel. Principalul avantaj al acestei soluții este rentabilitatea (la urma urmei, vor fi necesare minimum de piese și accesorii).

În ceea ce privește contra, sunt mai mulți dintre ei aici:

• incapacitatea de a regla cu exactitate volumul lichidului de răcire și temperatura din fiecare baterie - dacă instalați o supapă termică pe duza, aceasta va limita debitul de apă nu numai într-un singur radiator, ci și în toate elementele montate mai departe;
• încălzirea inegală a căldurii - bateriile instalate mai aproape de încălzirea cazanului mai bine decât cele mai îndepărtate;
• imposibilitatea reparării - în caz de rupere sau scurgere a uneia dintre baterii, nu poate fi decuplată din circuitul comun, înlocuită sau reparată fără oprirea funcționării întregului sistem.

Bypassurile ajută la compensarea parțială a deficiențelor. Acestea sunt secțiuni ale țevilor cu diametru mai mic care leagă țevile de admisie și evacuare ale radiatoarelor. Folosindu-le, puteți instala o supapă la intrare și puteți deconecta bateria de la sistem. Consumul de materiale în același timp va crește nesemnificativ.

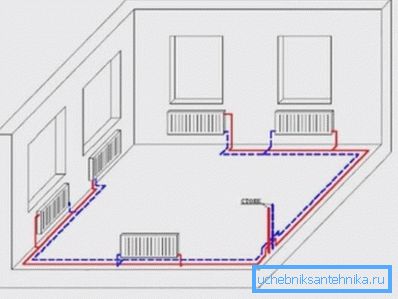

1. Tub dublu. În această schemă există două țevi: un singur lichid de răcire este alimentat de baterii, iar celălalt revine la cazan. Un mod mai eficient și mai costisitor de organizare a încălzirii.

Aspectele pozitive ale utilizării schemei cu două țevi sunt evidente:

• folosind vane manuale sau automate, puteți regla temperatura fiecărui radiator, obținând cel mai confortabil microclimat;
• energia termică transferată de agentul de răcire este distribuită uniform;
• Dacă bateria scade, puteți închide supapa de închidere și demontați elementul deteriorat pentru reparații sau înlocuiri.

Sistemul cu două țevi vă permite să organizați mai multe circuite de încălzire: pentru primul și al doilea etaj, pentru radiatoare și încălzire prin pardoseală, pentru camere de zi și dormitoare și așa mai departe. În acest caz, este utilizat un distribuitor hidraulic pentru încălzire - o țeavă cu duze mai mici care controlează curgerea apei.

1. radiație. Sistemul cel mai flexibil și versatil. În acest caz, lichidul de răcire intră în dulapul de distribuție unde sunt instalate colectoarele. Cu acesta din urmă folosind o pereche de țevi (alimentare și retur) conectați toate bateriile din casă.

Folosind sistemul de radiații, este posibil să se regleze microclimatul în casă dintr-un singur punct și în orice mod să se organizeze curgerea lichidului de răcire.

Cu toate acestea, această schemă de încălzire are mai multe caracteristici care împiedică distribuirea ei la scară largă:

• instalarea necesită un număr mare de țevi, deoarece fiecare radiator trebuie să fie asociat cu galeria;
• este posibilă doar o deplasare ascunsă a autostrăzilor, deoarece este puțin probabil să se facă plăci mari de țevi plăcute din punct de vedere estetic;
• într-un sistem de fascicule, fluxul eficient al suportului de căldură poate fi organizat numai cu ajutorul pompelor.

Având în vedere structura garniturii, puteți trece la alegerea bateriilor.

radiatoare

Ca și în cazul țevilor, radiatoarele diferă una de alta, în primul rând în ceea ce privește materialul de fabricație.

În utilizarea în construcții a acestor baterii:

1. Fontă. Diferă în greutate mare și durabilitate. Dezavantajele includ fragilitatea și aspectul foarte puțin atractiv. Ele sunt caracterizate de o inerție termică ridicată, astfel încât acestea sunt foarte puțin potrivite pentru instalarea rețelelor de încălzire autonome cu un ciclu de circulație a lichidului de răcire închis.

Pe de altă parte, bateriile din fontă sunt instalate adesea în apartamente conectate la încălzirea centrală, unde calitatea căruciorului (atât compoziția fizică, cât și cea chimică) lasă mult de dorit. Este necesar doar protejarea bateriilor de ciocanul de apă prin instalarea supapelor de închidere pe duze.

1. oțel. Una dintre cele mai ieftine și mai eficiente opțiuni pentru propria rețea de încălzire. Bateriile sunt ieftine, ușor de instalat și arată bine.

Singurul dezavantaj este o puternică susceptibilitate la coroziune. Lichidul de răcire nu poate fi scos din sistem pentru o perioadă lungă de timp (de exemplu, în timpul verii), altfel rugina va face rapid elementele metalice inutilizabile.

1. aluminiu. Ele se disting prin puterea cea mai mare pe piață și au un aspect excelent. Având în vedere coeficientul ridicat de transfer de căldură, puteți utiliza un număr minim de secțiuni radiatoare pentru a încălzi eficient camera.

Bateriile din aluminiu tolerează foarte puțin expunerea la elementele agresive dizolvate în apă. Chiar și cea mai mică abatere din compoziția chimică a agentului de răcire poate provoca daune.

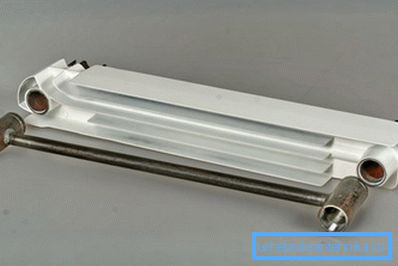

1. bimetalic. Aceste baterii au cele mai mari proprietăți ale consumatorilor, ceea ce se reflectă în preț. Acestea au toate avantajele radiatoarelor din aluminiu, dar nu sunt dezavantajate.

Răcirea în ele circulă prin cadrul din oțel și nu vine în contact cu schimbătorul de căldură din aluminiu. Ca rezultat, avem mai multă putere și nu mai puțin durabilitate.

Dacă nu vă este frică de preț, puteți cumpăra în condiții de siguranță încălzitoare bimetalice. Nu veți fi dezamăgiți de alegere.

Etapa 2. Calcularea puterii sistemului

O rețea de încălzire auto-construită va încălzi eficient casa doar dacă boilerul este selectat și instalat cu capacitatea necesară. Acest lucru nu se poate face "prin vedere", în caz contrar puterea de încălzire a încălzitorului poate să nu fie suficientă pentru toate încăperile din casă sau să plătiți prea mult pentru lichide de răcire ineficiente.

Pentru a determina valoarea dorită, utilizați următoarea formulă:

M_la = K_n * S / 10, unde:

• K_n - Un factor de corecție în funcție de locația în care este construită casa;
• S este zona tuturor incintelor încălzite ale locuinței.

Sfat! Este de dorit să se adauge aproximativ 20% la valoarea obținută ca urmare a calculelor efectuate, luând în considerare factorii neprevăzuți: o scădere a puterii datorată presiunii scăzute a gazelor, ierni prea reci, utilizarea apei calde și așa mai departe.

Etapa 3. Calcularea volumului lichidului de răcire

Este la fel de important să se calculeze cantitatea de lichid de răcire necesară pentru umplerea sistemului.

Calculele se fac după cum urmează:

• obținem volumul de baterii prin înmulțirea volumului intern al fiecărei secțiuni (indicat în documentația de însoțire radiatoarelor) prin numărul lor montat în casă;
• obținem volumul de țevi prin înmulțirea suprafeței secțiunii interne cu lungimea totală a conductelor de alimentare și de evacuare din sistem;
• vom obține volumul total al sistemului, adăugând cele două numere anterioare;
• găsim diferența de temperatură a lichidului de răcire - din valoarea maximă scăzută temperatura apei din sistemul de oprire;
• găsim volumul lichidului de răcire într-o stare fierbinte (pentru aceasta avem nevoie de coeficientul de dilatare termică a lichidului pe care îl utilizați la o anumită temperatură - pentru apă la 80 de grade este egal cu 5.87 * 10^-4).

Valoarea obținută este importantă nu numai atunci când cumpărați antigel sau preparați volumul dorit de apă dedurizată. Concentrându-vă pe cantitatea de lichid de răcire, trebuie să alegeți un rezervor de expansiune (volumul său trebuie să conțină cel puțin 10% din fluidul care circulă în sistem).

Etapa 4. Instalare

Prin urmare, după ce am achiziționat materialele și accesoriile necesare, facem încălzire cu mâinile noastre mai departe. Procesul nu este deosebit de dificil. Principalul lucru este de a respecta cu strictețe proiectul de inginerie elaborat de biroul arhitectural sau schița personală.

În timpul lucrului, asigurați-vă că acordați atenție următoarelor nuanțe:

1. Radiatoarele de încălzire trebuie amplasate sub deschiderile ferestrelor, astfel încât lungimea acestora să se potrivească cu lățimea ferestrei. Acest lucru reduce în mod semnificativ pierderile considerabile de căldură prin ferestre (mai ales dacă sunt instalate blocuri de ferestre de calitate inferioară).

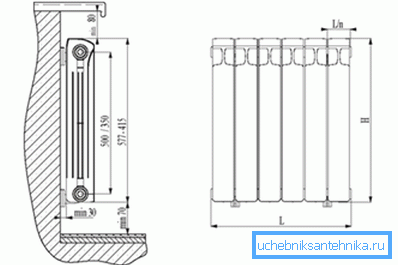

2. Distanța de la podea până la marginea inferioară a bateriei și de la pervazul ferestrei până în partea superioară nu trebuie să fie mai mică de 10 cm, în caz contrar circulația aerului va fi perturbată și eficiența metodei de încălzire prin convecție va scădea.

1. Toate radiatoarele din cameră trebuie amplasate la același nivel. Astfel, lichidul de răcire va fi distribuit mai uniform și aspectul elementelor de încălzire nu va aduce disonanță în interiorul încăperii.
2. Marginile fiecărei secțiuni ale bateriei trebuie să fie verticale. Plasarea orizontală nu este permisă.
3. Indiferent de schema de așezare a conductelor, trebuie instalată cel puțin o supapă de evacuare a lichidului de răcire, care este utilizată în cazul înlocuirii complete a fluidului.

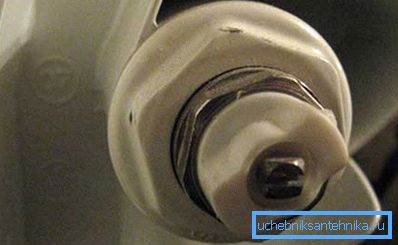

4. Pentru a evita formarea de dopuri de aer, la partea superioară a fiecărei baterii din partea opusă orificiului de admisie, este necesară fixarea macaralei Mayevsky. De asemenea, este recomandabil să instalați supape de aer în secțiuni dificile ale conductelor în care este de așteptat ca aerisirea să aibă loc.

La sfârșitul lucrării este necesară efectuarea unei încercări. Pentru a face acest lucru, purjorul de căldură este turnat în tevi, după care presiunea sa se ridică puțin peste normă și cazanul este pornit.

Rețeaua climatică ar trebui să funcționeze în acest mod timp de cel puțin 24 de ore. Dacă sunt detectate scurgeri, acestea trebuie reparate.

concluzie

Mulți maeștri de acasă se întreabă cum să faceți singuri: să faceți încălzire, canalizare, ventilație, instalații sanitare și așa mai departe. Ați primit deja răspunsul la prima întrebare. În ceea ce privește restul - consultați videoclipul din acest articol.
