Cum se face încălzirea cu abur într-o casă folosind un

Atunci când alegeți un sistem de încălzire, se recomandă să vă concentrați pe cel pentru care există un abundent de combustibil în această zonă. Deoarece gazul nu a ajuns încă la locurile îndepărtate, mulți încearcă să instaleze dispozitive de încălzire care utilizează combustibili solizi sau lichizi. Sarcina noastră de astăzi este să explicăm cum se face încălzirea cu aburi cu mâinile tale folosind un schimbător de căldură instalat într-un cuptor de cărămidă.

Suportul de căldură într-un astfel de sistem va fi fie apă sau abur. Astăzi suntem interesați de a doua opțiune, deși aceste două sisteme sunt adesea confundate între ele. Ele au diferențe și sunt destul de grave, prin urmare în clădirile rezidențiale este permisă utilizarea doar a circuitului de apă. Acest lucru se datorează funcționării nesigure a încălzirii cu abur, când este necesară încălzirea lichidului la o temperatură mai mare de 100 ° C.

În același timp, prețul său este mai mic decât cel al apei, iar măsurile moderne de protecție ajută la evitarea consecințelor catastrofale. Cu toate acestea, instalarea încălzirii cu abur, de exemplu, dintr-un cuptor de cărămidă necesită mult timp și efort. Mai jos vom afla mai multe despre acest lucru.

Principiul de funcționare

Luați în considerare diferența dintre cele două sisteme, astfel încât să nu vă confundați. De asemenea, se vor vorbi despre avantajele și dezavantajele unui astfel de sistem de încălzire a spațiului.

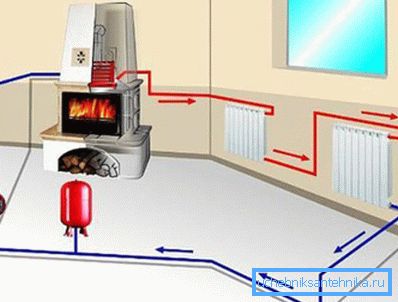

Să analizăm în detaliu ce încălzire cu aburi este:

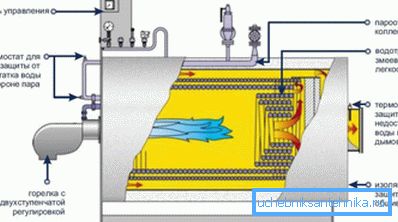

1. Într-un rezervor, apa este adusă la fierbere, care treptat devine abur.
2. Apoi, trece prin conducte la radiatoare, care dau căldură în cameră.
3. În baterii, lichidul de transfer termic se condensează.
4. Apa rezultată curge în rezervorul de expansiune și intră din nou în schimbătorul de căldură.

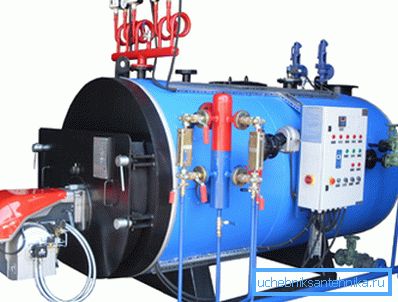

Sfat: generatorul pentru încălzirea cu abur poate servi ca cazan, care lucrează la uleiuri uzate. Astfel de sisteme sunt adesea instalate în sălile utilitare și în garaj.

Rețineți că nu este de dorit să folosiți un cuptor de cărămidă cu un generator de aburi pentru gătit, deoarece nu poate fi folosit vara. Este mai bine să vină cu o alternativă în acest moment. De asemenea, nu ar trebui să fie utilizat pentru conducte din plastic, nu este destinat unor astfel de condiții de temperatură.

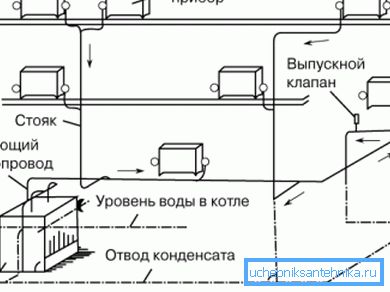

Modele de montare

Mai jos luăm în considerare opțiunile cele mai frecvent utilizate:

1. Aplicați lichidul de răcire pentru sistemul de circulație natural și mecanic. În primul caz, schimbătorul de căldură trebuie așezat sub un unghi sub nivelul tuturor conductelor și radiatoarelor. În al doilea rând, este necesară instalarea unei pompe, care asigură mișcarea neîntreruptă a schimbătorului de căldură.
2. Sistemul de încălzire cu o singură țeavă aflat în funcțiune utilizează principiul conectării seriale a radiatoarelor când lichidul de răcire se deplasează prin conductă, trecând de la un registru la altul. Ca rezultat, primul este cel mai fierbinte, în același timp, ultimul - aproape răcit. Vă recomandăm să utilizați o astfel de schemă pentru camere mici până la 80 m2.

1. Sistemul cu două țevi este potrivit pentru case mari, în special case cu două etaje. În acest caz, radiatoarele sunt conectate în paralel, folosind conducte de alimentare și condens. Agentul de răcire din această schemă este furnizat tuturor bateriilor cu aceeași temperatură, deci nu are timp să se răcească.

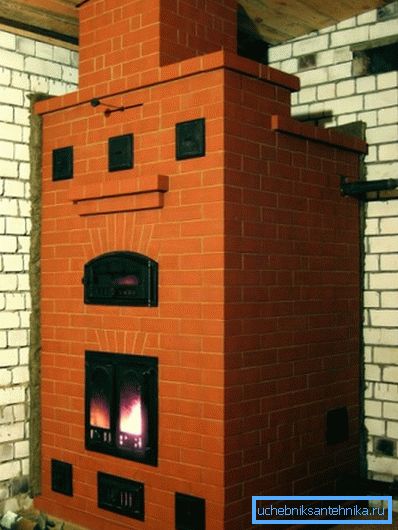

Dispozitiv independent de încălzire cu abur de la un cuptor de cărămidă

Pregătiți echipamentele și materialele:

• asigurați radiatoarele sub fiecare fereastră;
• schimbător de căldură - generator de abur sau cazan de apă;

• conducte pentru abur și condens. Se recomandă utilizarea oțelului sau a cuprului galvanizat;
• conectori, coturi, cleme de țeavă, supape - supape de reținere a aerului, supape;
• suporturi pentru baterii;
• închidere hidraulică pentru uscarea liniei de abur;
• unitate de răcire și răcire;

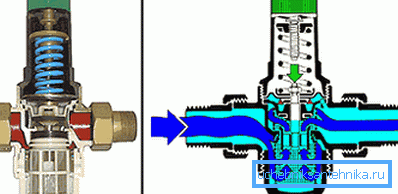

• pentru a reduce presiunea în sistem - supapa de reducere a presiunii;
• mașină de sudat;
• pompă;
• Rezervorul de colectare a condensului.

Sfat: recomanda echipamente scumpe de închiriat.

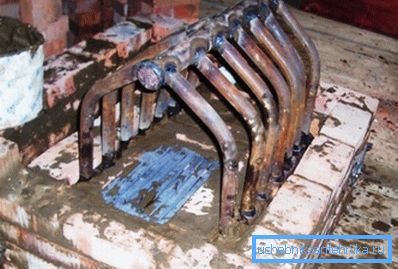

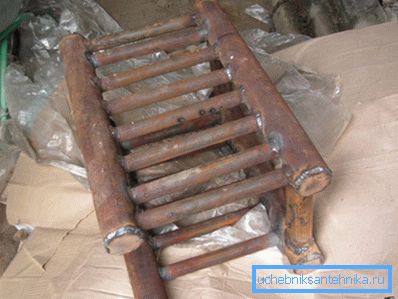

Puteți să faceți acest lucru singur sau să comandați schimbătorul de căldură pentru un cuptor de cărămidă:

1. Pregătiți țevi metalice cu o grosime a peretelui de 2,5 mm, precum și o mașină de sudat.
2. Conectați-le sub forma unei bobine, în timp ce monitorizați calitatea sudurilor. Calcul aproximativ - 1 m2 din suprafața bobinei poate da până la 9 kW.
3. Verificați scurgeri după fabricare. Nu recomandăm folosirea apei, deoarece incluziunile de zgură vor scădea sub presiune ridicată, iar fistulele vor apărea.

Este mai bine să folosiți o metodă numită "kerosen pe cretă". În acest caz, rotiți toate sudurile cu cretă și turnați kerosen în interiorul structurii. Mel se va întuneca chiar și în cazul celui mai mic por, deoarece kerosenul se va strecura în el.

proces

Mai jos este un ghid care vă va ajuta să o înțelegeți:

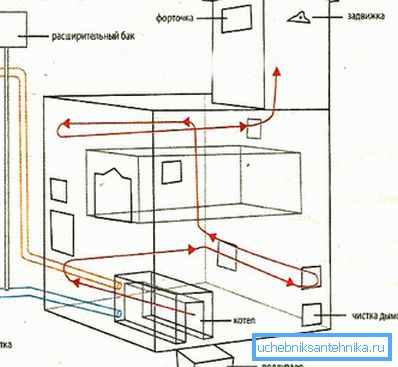

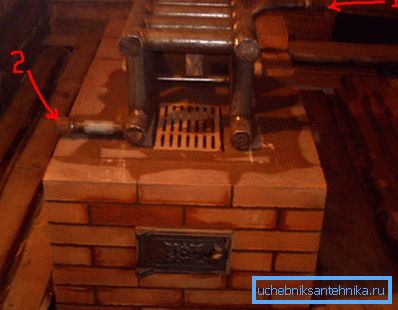

1. Instalați schimbătorul de căldură în cuptorul cuptorului în timpul fazei de așezare.
2. Conform schemei pre-desenate de sub ferestre montați bateriile. Prin instalarea pe fiecare robinet pentru eliberarea aerului.
3. Conectați conductele de alimentare și retur la ele.

Sfat: când circulația naturală asigură o pantă mică la o rată de 3 mm pe 1 m.

1. Montați vane de siguranță în fața fiecărui registru din motive de siguranță, precum și o supapă în fața întregului sistem.
2. Plasați o supapă de reducere a presiunii și un echipament de răcire la începutul conductei.
3. La capătul conductei, așezați un rezervor de condens care trebuie să se scurgă înapoi la schimbătorul de căldură pe o înclinație.

Sfat: nu utilizați în acest scop expander membranar, deoarece este proiectat pentru temperaturi de până la 85 ° C.

1. Dacă este prevăzută o pompă de circulație, instalați-o în fața cuptorului în conducta de retur.

Recomandări ale specialiștilor:

1. Dacă un cuptor de cărămidă este echipat cu un schimbător de căldură, se formează mai mult funingine în coșul de fum decât în ​​absența acestuia, deci trebuie curățat mai des.
2. Cu circulația naturală a agentului de răcire, cuptorul trebuie așezat în subsol, apoi condensul va curge liber până la punctul cel mai de jos.
3. Instalați întotdeauna supapa - aceasta va preveni un eventual accident și sistemul în sine va fi mai sigur.

1. Rețineți că dacă utilizați un sistem forțat cu o pompă electrică, în caz de întrerupere a alimentării, va fi foarte dificil să opriți funcționarea cuptorului.
2. Într-o casă din lemn, încălzirea cu abur este stabilită în același mod ca într-o casă din cărămidă. Trebuie doar să respectați cerințele privind siguranța la foc, protejând lemnul de supraîncălzire.

concluzie

Din articol ați învățat cum să faceți încălzirea cu aburi, precum și faptul că utilizarea sa într-o casă privată rezidențială este mai ieftină decât apa, deși este mai periculoasă pentru utilizare. Prin urmare, este necesar să urmați cu strictețe instrucțiunile și să furnizați sistemului un echipament special care va crește siguranța acestuia.

Puteți comanda un schimbător de căldură de la specialiști sau faceți-l singur. Instalarea și conectarea radiatoarelor nu este dificilă. Videoclipul din articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
