Cum se instalează o pompă de circulație în sistem

Proprietarii caselor private au uneori probleme cu încălzirea. Faptul este că în momentul de față există două principii de instalare: auto-curgătoare și forțate. Primele lucrări se datorează diferenței de temperatură naturală dintre debit și retur. Apa caldă are tendința de a deplasa frigul, deci se mișcă într-o anumită direcție fără efort suplimentar. Al doilea principiu se bazează pe accelerația forțată a mișcării lichidului de răcire prin intermediul unei pompe.

Atunci când apar probleme cu un sistem de încălzire gravitational, oamenii încep să se gândească la modul în care pot fi corectate aceste probleme. De ce vorbim despre un sistem gravitațional? Da, deoarece pompa este deja inclusă în sistemul de încălzire forțată. Și dacă radiatoarele au început să se încălzească prost, atunci vechea pompă ar trebui doar să fie schimbată într-una nouă. Vom înțelege cum să instalați o pompă de circulație în sistemul de încălzire.

De ce este necesar să instalați

Una dintre principalele probleme ale sistemului de încălzire cu auto-curgere este încălzirea slabă a acestuia din urmă pe o ramură a radiatoarelor sau o circulație necorespunzătoare a agentului de răcire prin acesta și, prin urmare, o încălzire slabă a tuturor radiatoarelor incluse în sistem. Pentru a rezolva situația poate fi instalată în sistemul de încălzire al pompei de circulație. Viteza de mișcare a apei crește, circulația se îmbunătățește și este mai bine să încălziți nu numai bateriile cu rază lungă de acțiune.

Selectarea pompei

Deoarece pompa de circulație trebuie să împingă eficient agentul de răcire prin sistem, puterea sa nu trebuie subestimată sau supraestimată. Ar trebui să fie optimă. Există criterii foarte specifice pentru calcularea acestuia. Depinde de performanța încălzitorului, de volumul și lungimea rețelei de încălzire, de fluxul de lichid de răcire. Toate datele necesare calculate pot fi obținute din documentația pentru instrumente și radiatoare, iar volumul apei din țevi se calculează folosind formule matematice (volum cilindric). Debitul lichidului de răcire este egal cu puterea cazanului. De exemplu, puterea instalației de încălzire este de 30 kW, ceea ce înseamnă că debitul este același, numai în litri pe minut. Pentru a împinge lichidul de răcire printr-o conductă de zece metri, este necesar un cap de pompă de 0,5 atm.

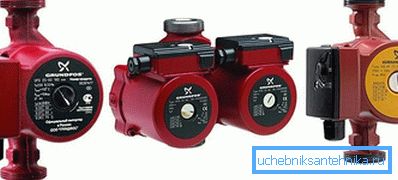

Când se determină capacitatea pompei, este necesar să selectați producătorul. Pe piața actuală, principalii producători sunt China, Germania, Polonia. Ele diferă în calitatea lor. Cel mai fiabil și mai durabil - german, China și Polonia va dura de la unul la trei ani. Dar prețurile diferă semnificativ: o pompă germană costă mult mai mult.

instalare

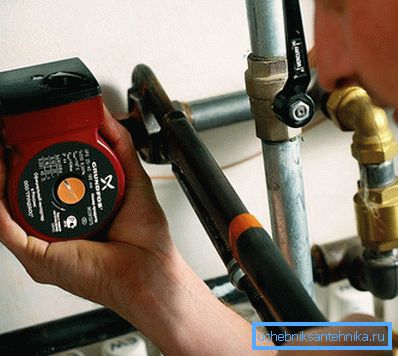

Firește, este esențial să instalați o pompă de circulație în sistem, astfel încât munca sa să aibă un beneficiu maxim. Cu suficientă experiență în a deține unelte și o idee a muncii făcute, puteți să o faceți singur. În primul rând, vom determina locul de instalare. Aici fiecare specialist are propria sa poziție clară.

Unii cred că pompa ar trebui să stea după boiler pe flux, alții - că înainte de cazan pe linia de retur. Aceasta este doar o parte a adevărului. Din punct de vedere al fizicii proceselor care se desfășoară, este posibilă instalarea pompei atât la debit cât și la întoarcere - fără nici o diferență, dar numai în cazul încălzirii forțate. Dacă proprietarii doresc să se asigure și să lase sistemul de încălzire gravitatională ca o alternativă la sistemul forțat pentru timpul când luminile sunt oprite, atunci pompa de circulație este plasată numai în sursă.

La instalarea pompei trebuie să știți cum să conectați corect pompa. Pentru a face acest lucru, trebuie să urmați anumite reguli:

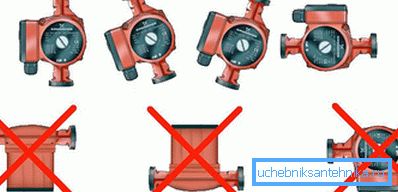

1. Deoarece majoritatea pompelor de circulație uzuale funcționează numai cu un sistem de încălzire umplute cu apă (acestea arde pur și simplu fără apă), ele trebuie instalate orizontal sau vertical, respectând direcția mișcării apei (indicată de săgeata de pe corp), rotorul trebuie plasat orizontal. Dacă pompa se află într-o poziție diferită atunci când scurgerile de apă, partea electrică poate fi inundată sau apa va fi insuficientă în interior și dispozitivul va arde.

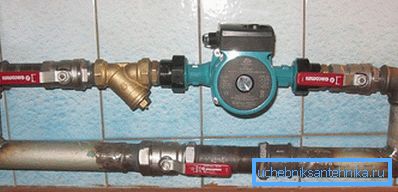

2. Pentru confortul de întreținere a dispozitivului, ventilele sunt instalate în fața acestuia și în spatele acestuia, iar pompa însăși este montată pe racorduri pliante. Dacă este necesar, poate fi îndepărtat fără scurgerea apei din sistemul de încălzire. Înainte de pompă după supapă, este instalat un filtru grosier pentru a întârzia scara, nisipul și alte resturi insolubile (deosebit de important dacă radiatoarele sunt vechi și conductele sunt din metal). De asemenea, este necesară aducerea energiei electrice la locul de instalare al pompei.
3. Dacă pompa de circulație este instalată în timp ce se menține sistemul de încălzire gravitată, acesta trebuie instalat pe linia de by-pass. Schema este aceasta: țevile de by-pass sunt sudate la conducta de alimentare directă cu un diametru mai mic decât conductele principale. Între punctele de legătură, ele instalează fie o supapă, fie o supapă pentru operațiunea de încălzire prin gravitație (by-pass). Dacă există electricitate, supapa de pe conducta principală închide supapa, iar pompa este deschisă, pompa este pornită și sistemul este forțat să funcționeze. Când alimentarea este oprită, supapele de pe pompă sunt închise, iar pe conducta directă sunt deschise, iar sistemul funcționează prin gravitate. Dacă este instalată o supapă, trecerea la un sistem de gravitație are loc automat.
4. Înainte de a începe instalarea pompei, răciți și evacuați lichidul de răcire. Nivelul de descărcare depinde de locul de instalare al pompei.
5. Prima pornire: umpleți sistemul cu apă, deșurubați piulița exterioară de pe rotor și folosiți o șurubelniță pentru a roti arborele de câteva ori pentru a evita lipirea, strângeți piulița și porniți pompa în rețea.

După cum puteți vedea, instalarea pompei de circulație în sistemul de încălzire nu este atât de dificilă (la prima vedere), dar o persoană fără experiență, chiar și cu instrucțiuni detaliate de instalare, poate face greșeli semnificative. Este mai bine să încredințați aceste lucrări unui specialist, mai ales că costul unei astfel de îmbunătățiri a calității sistemului dvs. de încălzire este mult mai ieftin decât să îl refaceți complet cu înlocuirea țevilor și a radiatoarelor, chiar dacă plătiți nu numai materiale și echipamente, ci și pentru muncă.
