Cum se instalează pompa într-un sistem de încălzire de tip

În sistemul de încălzire forțat, pompa permite răcirea să circule prin conducte, dând-o cu pierderi minime la cel mai extrem radiator. Acest lucru vă permite să reduceți diametrele conductelor, precum și să le ascundeți într-un perete sau în podea, astfel înnobilați interiorul. Sarcina noastra de azi este sa spunem unde si cum sa instalam corect pompa de circulatie, astfel incat sa distribuie uniform lichidul de racire prin sistem.

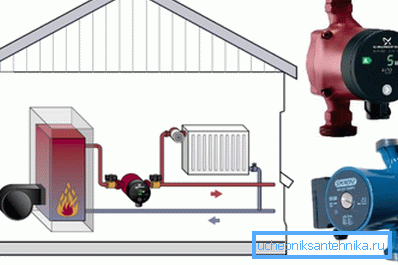

Circulația forțată

Spre deosebire de naturale, unde lichidul de răcire se mișcă din motive fizice - lichidul fierbinte este înlocuit de frig, în acest caz, totul depinde de mișcarea rotorului.

Sfat: dacă porniți pompa, cea mai mare parte a circuitului rămâne rece și prizele de aer nu sunt detectate, nu are sens să-i creșteți capacitatea. Cea mai bună soluție este să o înlocuiți, deoarece dispozitivul nu mai poate crea presiunea necesară a fluidului.

avantaj:

• în sistem se aliniază temperatura;
• apariția prizelor de aer care împiedică mișcarea liberă a agentului de răcire este eliminată;
• crește semnificativ lungimea circuitului de încălzire.

Cum sa alegi o pompa de circulatie

Pentru un apartament obișnuit, nu are sens să dobândești un dispozitiv puternic, deoarece lungimea conductei rareori depășește 25 de metri. Cu toate acestea, prețul său depinde de producător și de materialele din care a fost fabricat.

Atunci când selectați o unitate de circulație, trebuie să cunoașteți doar câțiva parametri, între care viteza lichidului de răcire nu este cea mai importantă. Dimpotrivă, ar trebui să se miște într-un ritm neted, relativ lent. În plus, cu cât dispozitivul este mai mare, cu atât mai mult zgomot va face, ceea ce nu este foarte plăcut.

Sfat: pentru o casă mare și complexă, cea mai bună soluție ar fi să caute ajutorul unor profesioniști care vor face toate calculele într-un timp scurt.

Pentru o casă obișnuită, puteți folosi următorul tabel:

Conform tabelului, există o dependență directă de distribuția agentului de răcire în conductă din diametrul său. De asemenea, trebuie remarcat faptul că viteza standard a fluidului din sistemul de încălzire este de 1,5 m / s.

De asemenea, trebuie să aveți în vedere faptul că trecerea lichidului de răcire într-un minut este egală cu puterea cazanului. De exemplu, dacă este de 25 kW pentru o unitate de încălzire, înseamnă că 25 de litri trebuie să treacă prin lichid într-un minut.

Atunci când alegeți o pompă, nu trebuie să uitați că puterea sa este proporțională cu lungimea conductei. De exemplu, pentru un contur de 100 m lungime, este necesară o presiune de 6 m.

Tipuri de dispozitive

În prezent, pentru circulația lichidului de răcire se utilizează 2 tipuri de pompe:

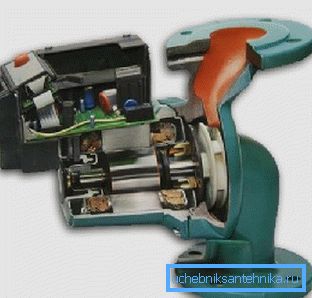

• "Umed" - partea de lucru este în contact cu lichidul de răcire, prin urmare, acestea sunt utilizate în spații rezidențiale, deoarece este aproape silențios;
• "Uscat" - rotorul nu are contact cu lichidul de răcire, dispozitivele sunt de obicei folosite în spații nerezidențiale, deoarece au crescut zgomotul în muncă.

Realizați ambele versiuni ale dispozitivului de la materiale care nu sunt susceptibile la coroziune:

• corp - alamă sau bronz;
• alte părți sunt din material plastic, ceramic sau din oțel inoxidabil.

În cazul dispozitivelor "umede", practic nu există blocări ale dispozitivului, deoarece în timpul deplasării agentul de răcire lubrifiază părțile acestuia.

Pregătirea pentru instalare

Mai jos este un scurt ghid cu recomandări:

1. Vă recomandăm să cumpărați un produs cu fire detașabile, apoi vă puteți face munca cât mai ușoară posibil. În caz contrar, va trebui să vă ridicați adaptoarele.

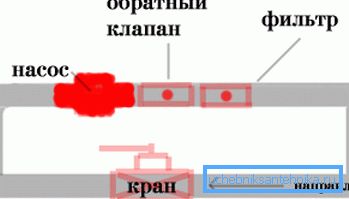

2. Cumpărați imediat un filtru pentru conducta grosieră, supapă de reținere, care va face munca unei pompe de înaltă presiune.
3. Veți avea nevoie de un alt bypass și ventile cu diametrul necesar.
4. Nu uitați cheile pentru piulițe.

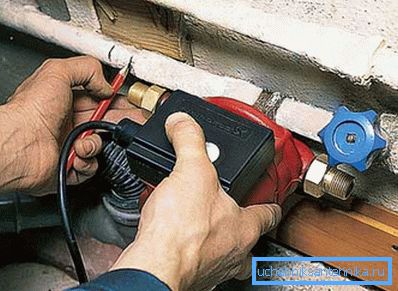

Alegeți un loc de legătură

1. Este de dorit să existe acces liber la dispozitiv pentru întreținerea periodică.
2. Ar trebui să existe acces la electricitate în apropiere. În caz contrar, va trebui să trageți cablul de alimentare în punctul de instalare al dispozitivului.
3. Recomandată anterior pentru a instala o pompă pe linia de retur, astăzi designul lor vă permite să faceți acest lucru oriunde.
4. Pentru a crește presiunea la punctul de aspirație, este mai bine să instalați dispozitivul în conducta de alimentare. În mod special, dacă se află în apropierea locului de intrare al sistemului de încălzire a rezervorului de expansiune. În acest caz, este garantată o temperatură ridicată.

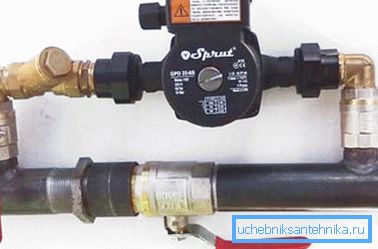

Dacă dispozitivul este instalat într-un sistem de încălzire cu un rezervor cu membrană, este mai bine să îl ocoliți cu rezervorul. Vă recomandăm să fie cât mai aproape de locul de instalare al rezervorului de expansiune.

Sfat: dacă instalarea bypass-ului cu o pompă pe țeavă de retur va face mai dificil accesul la pompă, este posibilă fixarea alimentării, însă o supapă verticală de verificare trebuie introdusă vertical.

Reguli de instalare:

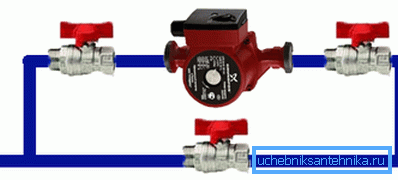

1. Fixați robineții cu bilă pe părțile laterale ale dispozitivului. Acest lucru vă va permite să o demontați rapid fără a scurge lichidul de răcire din sistem.
2. Direct în fața pompei trebuie tăiate în filtru, care protejează echipamentul împotriva murdăriei și a particulelor care pot apărea în lichidul de răcire
3. În partea superioară a bypass-ului este necesar să se instaleze o supapă de respirație automată sau manuală. Deci, puteți să scăpați rapid de aerul din sistem, acumulat acolo din diverse motive.
4. Instalarea pompei trebuie efectuată în direcția lichidului de răcire, pe dispozitiv există o săgeată corespunzătoare.

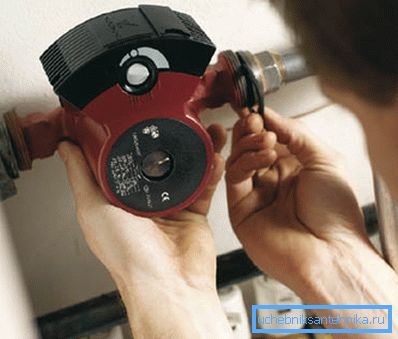

5. Racordurile filetate trebuie acoperite cu etanșant, înfășurate cu o bandă de spumă și, de asemenea, trebuie instalate garnituri între piesele de îmbinare astfel încât să nu existe scurgeri în sistem.

Sfat: priza pentru pompă trebuie să fie împământată pentru a asigura siguranța utilizării acesteia.

Procesul de instalare

1. Scurgeți lichidul de răcire din sistem, dacă instalația va fi instalată în rețeaua existentă. Pentru o nouă pompă, este mai bine să utilizați un nou lichid de răcire, în același timp, puteți, de asemenea, să îndepărtați conductele și radiatoarele de eventualele contaminări.
2. Montați supapele și pompele așa cum se specifică în regulile anterioare..
3. La sfârșitul ciclului de instalare, umpleți sistemul cu lichid de răcire proaspăt..

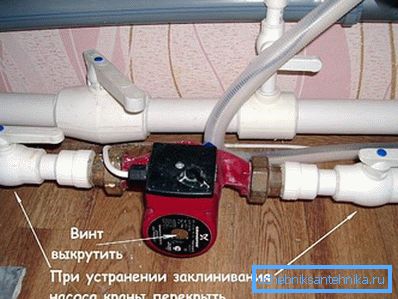

1. Înainte de pornirea pompei, deșurubați șurubul central al carcasei cu o șurubelniță și descărcați excesul de aer din aparat, după ce apare apa, strângeți-l bine.

concluzie

Instalarea unei pompe de circulație în sistemul de încălzire vă permite să economisiți combustibil, pentru a produce încălzirea rapidă a agentului de răcire, făcând temperatura camerei confortabilă pentru o perioadă scurtă de timp.

Lucrarea este simplă, ușor de făcut manual, dar necesită respectarea anumitor reguli. Trebuie doar să alegeți dispozitivul potrivit pentru a oferi locuința cu căldură. Videoclipul din articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
