Cum se instalează radiatoarele de încălzire cu mâinile tale:

Atunci când efectuați renovarea apartamentului, mulți proprietari mai devreme sau mai târziu trebuie să înlocuiască complet sau parțial sistemul de încălzire, una dintre cele mai importante componente ale acestuia fiind un radiator de apă. Se compune dintr-un set de canale de apă care curg prin care circula agentul de răcire încălzit, asigurând procesul de schimb de căldură între apa caldă și aerul înconjurător.

În timpul funcționării, canalele de curgere din interior trec treptat cu depuneri de sare și se înfundă cu particule de rugină, astfel încât din când în când aceste dispozitive necesită o înlocuire completă.

Caracteristicile instalării și conectării radiatoarelor

În prezent, puteți găsi un număr mare de radiatoare compacte și ușoare de vânzare, care, dacă este necesar, orice proprietar de apartament va fi capabil să înlocuiască cu propriile sale mâini folosind setul obișnuit de unelte de uz casnic, fără a recurge la ajutorul instalatorilor profesioniști.

Ca un ghid clar, acest articol oferă o instrucțiune ilustrată care detaliază procesul de înlocuire automată a radiatoarelor de încălzire într-un apartament rezidențial.

Pregătirea locului de instalare

Înainte de a instala radiatoarele, opriți complet alimentarea cu apă a sistemului.

Dacă există o supapă de închidere în apropierea fiecărei baterii, aceasta se poate face chiar în apartament, iar dacă nu există o astfel de posibilitate, este necesar să se închidă supapa de închidere comună a întregului șanț, care este de obicei situată în subsolul unei clădiri rezidențiale.

1. Asigurați-vă că nu există presiune în sistem, este necesar să demontați bateriile vechi, după care fiecare conductă de admisie să fie pregătită pentru montarea supapelor de oprire;
2. Asamblați o baterie nouă din numărul necesar de secțiuni și pregătiți suporturi temporare pentru aceasta. Pentru a afla cum să instalați radiatoarele pe perete sub fereastră, urmați recomandările de mai jos;

1. Măsurați lungimea totală a nișii subwindow și trageți o linie verticală strict de-a lungul centrului, apoi găsiți centrul axei longitudinale a radiatorului și fixați-o în raport cu linia trasă;
2. La nivelul peretelui, trageți o linie orizontală situată la o distanță de 60-120 mm de fundul pragului, care va corespunde cu marginea superioară a bateriei;

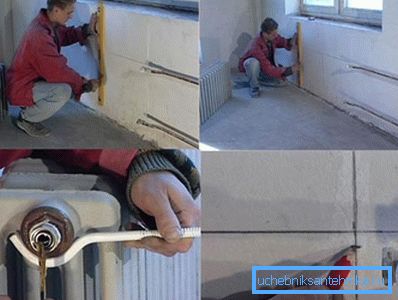

3. Conform liniilor desenate, instalați radiatorul pe suporturile temporare și executați marcările de pe perete indicând locul pentru fixarea brațelor de montare. În același timp, este necesar să vă asigurați că distanța dintre baterie și podea este de cel puțin 85-120 mm, iar distanța față de perete este de aproximativ 35-50 mm.

Sfat! După ce supapa de închidere comună este oprită, rămâne o cantitate suficientă de transfer de căldură la etajele superioare ale sistemului de încălzire cu umplutură, astfel încât, înainte de demontarea bateriei vechi, trebuie să pregătiți recipientele goale adecvate pentru colectarea apei de scurgere.

Selectați tipul conexiunii la sistem

În sistemele moderne de încălzire rezidențiale sunt utilizate mai multe tipuri de conexiuni pentru bateriile cu apă, fiecare dintre acestea fiind utilizat în funcție de condițiile specifice.

Pentru ca fiecare proprietar să aibă o idee despre cum să instalați în mod corespunzător radiatoarele în apartamentul său, cele trei opțiuni de conectare cele mai frecvente vor fi enumerate mai jos.

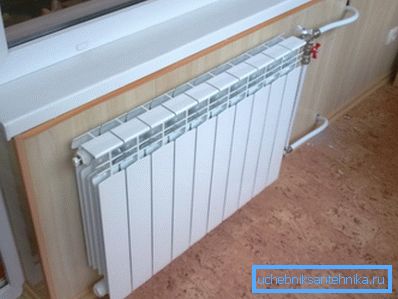

1. O conexiune laterală în sens unic asigură cel mai bun transfer de căldură, dar este potrivit doar pentru radiatoare unice, care constă din nu mai mult de 12 secțiuni separate. În acest caz, alimentarea cu lichid de răcire este conectată la intrarea superioară și la ieșirea la orificiul inferior de ieșire de pe o parte a bateriei;

1. Metodă diagonală sau conexiune încrucișată vă permite să conectați în mod consecvent într-o singură linie mai multe radiatoare pentru încălzirea unei încăperi mari. În acest caz, apa caldă este introdusă prin duza superioară pe o parte și ieșirea prin duza inferioară de pe partea din spate a bateriei;

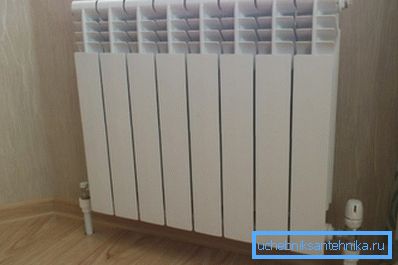

2. Metoda conexiunii de fund vă permite să ascundeți toate comunicațiile sub panou sau în spațiul subteran, totuși aceasta reduce semnificativ radiatorul de transfer de căldură. În această schemă, apa încălzită intră pe duza inferioară pe de o parte și iese din duza inferioară de pe cealaltă parte a bateriei.

Sfat! Se recomandă instalarea unui termostat mecanic cu un controler de temperatură la intrarea fiecărei baterii. La prima vedere, prețul acestui dispozitiv poate părea ridicat, dar utilizarea acestuia permite o utilizare mai eficientă a căldurii, reducând astfel costurile medii anuale de încălzire.

Montaj si montaj de radiatoare

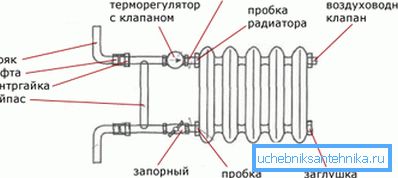

În multe magazine de hardware puteți cumpăra o baterie întreagă de tipul și mărimea selectată, care este deja asamblată din numărul necesar de secțiuni și este complet pregătită pentru instalare, dar înainte de a instala radiatorul de încălzire și conectați-l la un sistem de apă, trebuie să îl echipați cu un set de supape de oprire și control.

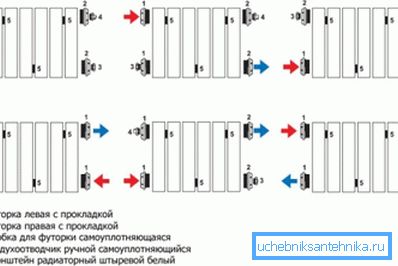

1. În funcție de schema electrică aleasă, răsuciți cele două prize (futorki) la deschiderile necesare ale radiatorului, care vor fi utilizate pentru a conecta conexiunile de admisie și evacuare;
2. Înfășurați al treilea dop (futorka) în care este amplasat gaura superioară de-a lungul lichidului de răcire superior, în care trebuie să instalați o supapă Mayevsky necesară pentru a elibera aerul acumulat și a înfășura un dop tip orb în orificiul liber rămas;

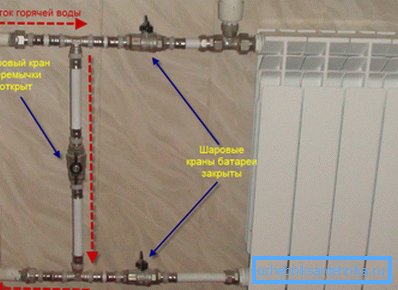

3. Instalați o singură supapă cu bilă pe conductele de alimentare și de retur, iar în fața lor, cu două teuri, montați by-pass-ul cu o supapă cu bilă închisă care trebuie deschisă în timpul opririi sau dezasamblării bateriei;

1. Conform marcajului făcut anterior, montați suporturile lagărului pe perete, instalați radiatorul pe ele și fixați-l cu ajutorul dispozitivului standard furnizat în kit;

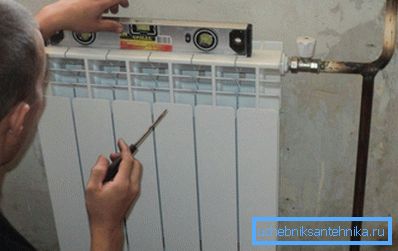

2. Atunci când se montează paranteze pe nivel, trebuie avut în vedere faptul că marginea bateriei pe care este instalată supapa de aerisire Mayevsky trebuie să fie ușor ridicată;

1. Conectați supapele de intrare și retur cu un conector "American" cu o flanșă și o piuliță de cap la bucșa corespunzătoare de pe radiator;
2. Asigurați-vă că conexiunea este corectă și, în final, strângeți toate racordurile cu filet, trebuie să deschideți robinetul de admisie de pe rampă, precum și robineții cu bilă din conducte și umpleți sistemul cu agent de răcire;
3. Dacă există încălzire autonomă sau electrică, efectuați o încercare a sistemului și lăsați-o să funcționeze o perioadă de timp în condiții maxime, apoi verificați cu atenție pentru scurgeri.

Sfat! Când montați toate racordurile filetate, este imperativ să instalați garnituri de cauciuc sau silicon, care sunt incluse în setul standard de instalare pentru conectarea radiatoarelor de apă, care pot fi achiziționate de la orice magazin de hardware.

concluzie

Înlocuirea bateriilor în apartamente cu clădiri înalte se efectuează cel mai bine în perioada primăvară-vară, după încheierea sezonului de încălzire. Deoarece în acest moment nu există presiune de apă caldă în sistemul de încălzire, riscul de arsuri este complet eliminat și probabilitatea de inundare a apartamentului său și a apartamentului învecinat cu apa scade.

Revedeți cu atenție videoclipul atașat în acest articol, puteți obține un ghid vizual pentru instalarea și conectarea radiatoarelor de apă de uz casnic.
