Cum se instalează un releu termic pentru încălzire cu

Acest articol se referă la metodele de reglare automată a încălzirii electrice. Trebuie să ne familiarizăm cu tipurile de termostate oferite de piața modernă și să învățăm cum să le conectăm corect la sarcină și unde să punem senzorul de temperatură. Deci, să începem.

De ce aveți nevoie de el?

Motivul principal este destul de ușor de înțeles: economisirea energiei electrice. Este cea mai scumpă sursă de energie termică; încălzitoarele electrice sunt utilizate numai în cazul în care nu este posibil să se utilizeze gaze naturale, pelete, cărbune sau lemn de foc.

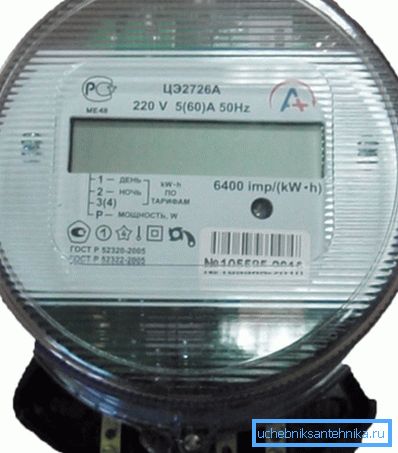

Apropo: utilizarea tarifelor de noapte poate reduce costul de încălzire cu energie electrică cu 20-30%.

În plus față de economii, nu uitați de confortul utilizării încălzirii electrice. Atunci când lucrează cu o putere constantă în zile calde, locuitorii unei case sau unui apartament vor trebui să sufere de căldură sau (cu ferestrele deschise). Reglarea manuală, din motive evidente, va avea o inerție semnificativă: stimularea reducerii gradului de încălzire se produce numai după ce temperatura se abate de la confortul de 4-5 grade.

Releul termostatic vă permite să mențineți temperatura optimă în cameră cu o precizie de 1-2 grade.

Selectarea termostatului

Toate termostatele pentru încălzire pot fi împărțite în trei categorii principale.

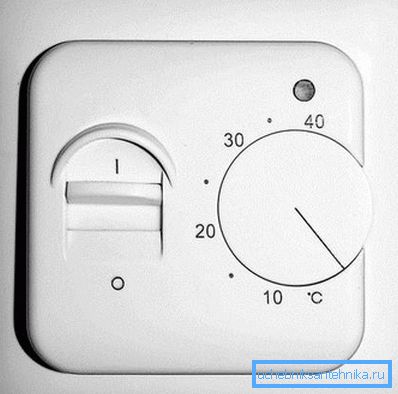

electromecanică

Strict vorbind, numai acest tip de regulator poate fi numit un releu: un dispozitiv electromecanic care deschide fizic contactele este de fapt folosit pentru gestionarea energiei. Lista funcțiilor comutatoarelor termice electromecanice este minimă.

Ei pot:

1. Porniți și opriți alimentarea. În acest scop, se utilizează de obicei un întrerupător mecanic separat.
2. Setați temperatura cu ajutorul unei roți cu valori tipărite pe ea sau în carcasă.. Intervalul tipic de temperaturi este de la +5 la +40. Este clar că cu cât este mai mare temperatura, cu atât consumul de căldură este mai mare.

Pentru a clarifica: consumul de energie electrică pentru a menține temperatura este determinat, desigur, nu de valoarea sa absolută, ci de delta temperaturii cu strada. Costul menținerii + 30C în casă la +15 pe stradă și +5 la strada -10 va fi același.

1. Mențineți automat temperatura dorită, concentrându-vă asupra indicațiilor unui termocuplu extern.

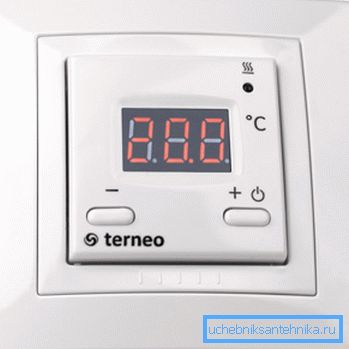

digital

Funcționalitatea termostatelor digitale este identică cu cea anterioară.

Doar trei diferențe:

1. În locul numerelor tipărite pe regulatorul manual, se utilizează un ecran de afișare cu cristale lichide.
2. Oprirea încălzirii nu este atribuită unui releu cu clic în mod constant, ci unui ansamblu tranzistor fără zgomot.
3. Pentru a seta temperatura de funcționare, utilizați tastatura numerică.

Există o opinie că termostatele digitale sunt mai precise decât cele mecanice. Acest lucru este doar parțial adevărat: datorită afișajului digital pe ele, este mai ușor să setați temperatura dorită. Cu toate acestea, cât de precis este menținută depinde de calibrarea aparatului pentru un anumit senzor termic și nu este legată de tipul de regulator.

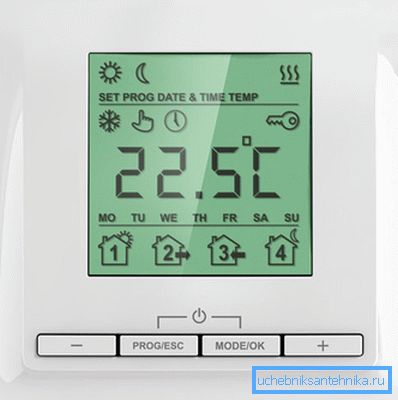

programabile

O altă funcție este adăugată ajustării digitale: capacitatea de a seta programul de lucru zilnic și săptămânal. De exemplu, la sfârșit de săptămână, casa dvs. poate fi menținută la + 20C în timpul zilei și +16 pe timp de noapte; în timpul aceluiași timp de lucru, un apartament gol se va încălzi până la + 8C.

Se pare că alegerea este evidentă: un controler programabil este în mod clar mai avantajos decât alte comutatoare termice. Cu toate acestea, merită luată în considerare costul dispozitivelor:

Dacă într-o climă dură un dispozitiv mai economic se plătește suficient de repede, atunci cu consumul lunar de căldură prin încălzire electrică în câteva sute de kilowați-oră, perioada de returnare va crește la o duzină sau doi ani.

Dispozitive compatibile

Ce surse de căldură puteți conecta la termostat? În general, la toate dispozitivele de încălzire directă fără propriile controlere digitale. Nu toate circuitele electronice de comandă răspund corect la întreruperile permanente de alimentare de către un termostat extern.

În listă:

• Cablu și film de încălzire prin pardoseală. Acesta este cel mai economic tip de încălzire electrică: datorită distribuției optime a temperaturii în spațiul încălzit, acesta poate reduce costurile în comparație cu încălzirea convectivă cu 30-50%.
• Surse de incalzire.
• Radiatoare de ulei.

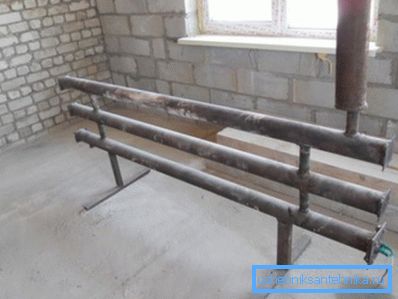

• Registre cu încălzitoare încorporate.

Un singur factor limitator este puterea electrică consumată de dispozitiv. Un releu termic tipic are o limitare de 3.600 de wați, ceea ce corespunde zonei unei încăperi mici. Cu un consum mai mare, se utilizează mai multe aparate de încălzire independente, fiecare dintre acestea fiind dotat cu termostat propriu.

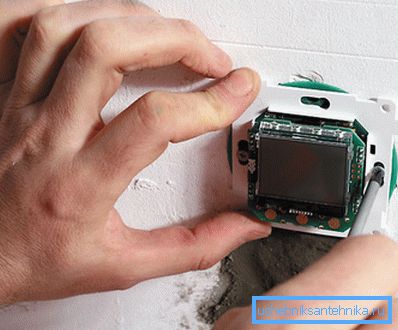

montare

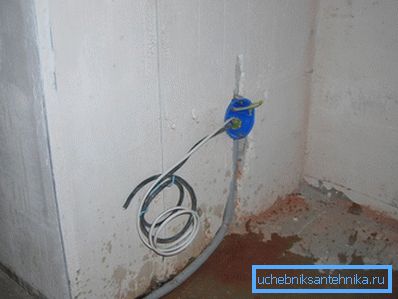

Toți termostatele vândute implică instalarea ascunsă în cutia de joncțiuni. Într-un perete din beton sau cărămidă, gaura pentru acesta este selectată printr-o coroană de 65 mm; cutia este sigilată cu ciment sau tencuială de gips. Cu gips-carton utilizate casete speciale, prindeți foaia de ambele părți.

Este posibil să montați termostatul deschis?

Da, dar cu câteva rezerve.

1. Veți avea nevoie de o cutie specială de adaptare, care este înșurubată pe perete cu un șurub obișnuit.
2. Este mai bine să scoateți firele pentru senzorul de putere și temperatură în canalul cablului.

Un punct important: în clădirile fabricate din materiale combustibile, instrucțiunile de prevenire a incendiilor prescriu instalarea cablurilor de înaltă tensiune în țevi de oțel.

Înălțimea de instalare standard a termostatului este aceeași ca în cazul comutatoarelor, la 90 cm de la nivelul podelei.

conexiune

Este ușor să conectați un regulator cu propriile mâini - este suficient doar să studiați cu atenție etichetarea constatărilor.

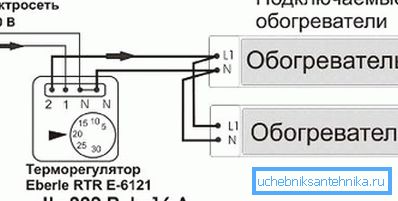

Dacă este necesar, două elemente de încălzire pot fi conectate în paralel cu o pereche de borne - dacă numai puterea lor totală nu depășește capacitățile releului termic.

Senzor termic

Unde este montat senzorul de temperatură?

Depinde în primul rând de tipul de element de încălzire.

1. În cazul unei podele încălzite prin cablu, aceasta este așezată într-o șapă în interiorul tubului din PVC, ceea ce permite înlocuirea senzorului atunci când acesta nu reușește.
2. Cu un senzor termic de pardoseală caldă, se potrivește în substrat sub film. Deoarece atât senzorul însuși cât și firul pentru conectare au de obicei o secțiune transversală destul de impresionantă, ei vor trebui să aleagă un canal pentru ele.
3. Cu o varietate de elemente de încălzire cu temperatură ridicată - convectoare, registre cu încălzire etc. - senzorul este montat pe perete și mascat prin turnare, raft sau în orice alt mod.

Desigur, atunci când alegeți un loc pentru un termocuplu, nu trebuie să uitați de bunul simț.

• Decorajul decorativ nu trebuie să interfereze cu circulația liberă a aerului lângă senzorul de temperatură.
• Se află în afara directă a soarelui și a curenților.
• Nu trebuie să instalați senzorul în fluxul ascendent de aer cald din dispozitivul de încălzire. În acest caz, mărturia lui va fi departe de temperatura medie din cameră.
• Este mai bine să plasați înălțimea senzorului de la podea în intervalul de 90-120 cm. Apoi, citirile sale vor corespunde percepției dvs. subiective: +20 la nivelul podelei poate duce la +28 la înălțimea creșterii umane.

Apropo: multe comutatoare termice programabile sunt livrate cu propriile senzori de temperatură.

concluzie

Sperăm că recomandările prezentate cititorului îi vor fi utile atunci când instalează propria încălzire electrică. Ca de obicei, videoclipul atașat conține materiale tematice suplimentare. Mult noroc!
