Cum se instalează un sistem de încălzire cu două conducte

Cel mai frecvent utilizat sistem de încălzire este apa. Cu ajutorul său, mai mult de 67% din toate facilitățile din țara noastră sunt încălzite. Are mai multe soiuri, dintre care cea mai populară este cea cu două țevi. Astăzi ne-am stabilit sarcina de a spune despre ceea ce constituie un sistem de încălzire cu două țevi cu circulație naturală și cu unul mecanic mai detaliat, pentru a obține cât mai multe cunoștințe despre acest lucru posibil.

Care este principiul funcționării

În acest caz, nu vor exista surprize, sistemul este o buclă închisă prin care agentul de răcire încălzit circulă de la încălzitor la radiatoare. Același principiu este observat în toate celelalte structuri în care apa este utilizată pentru încălzire.

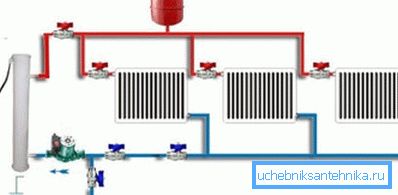

Singura diferență este utilizarea simultană a două ramuri de conducte:

• primul transportă și distribuie lichid de răcire fierbinte;
• cel de-al doilea scoate lichidul răcit din radiatoare și îl returnează la cazan.

beneficiu

O opțiune alternativă este o construcție mai ieftină și simplă cu o singură țeavă, dar, datorită avantajelor evidente ale celor două conducte, își pierde popularitatea. Luați în considerare în detaliu:

Dintre aceste deficiențe, se observă de obicei o lungime dublă a conductei, ceea ce mărește cheltuielile financiare în comparație cu opțiunea cu o conductă. Deși în acest caz nu poate fi considerată o proprietate negativă, deoarece țevile sunt utilizate cu un diametru mic, dimensiunile elementelor de fixare, supapelor, racordurilor și fitingurilor sunt de asemenea mici.

De fapt, costurile totale depășesc doar ușor cheltuielile pentru un sistem de încălzire cu o singură țeavă. În același timp, veți obține mult mai multe beneficii.

tipuri

Sistemele de încălzire sunt, în general, divizate în deschise și închise.

Principalul criteriu pentru această separare este tipul de rezervor de expansiune utilizat în proiectare.

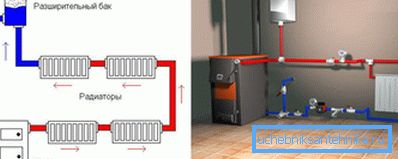

1. În versiunea deschisă, este plasată pe partea superioară a circuitului, de unde se poate evapora lichidul de răcire. În acest caz, presiunea internă a sistemului va fi relativ scăzută.

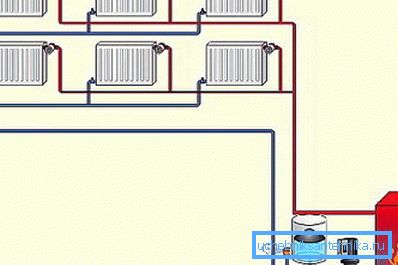

1. Versiunea standard închisă cu tubul dublu este echipată cu un rezervor de expansiune cu membrană, permițând fluidului să circule în jurul circuitului sub presiune forțată. Deoarece evaporarea lui este absentă, permite utilizarea mai multor soluții practice, sub formă de glicoli, ca un agent de răcire în plus față de apă. Sistemele închise sunt considerate cele mai sigure și mai ecologice.

În funcție de locația conductelor care leagă toate elementele structurii, putem distinge:

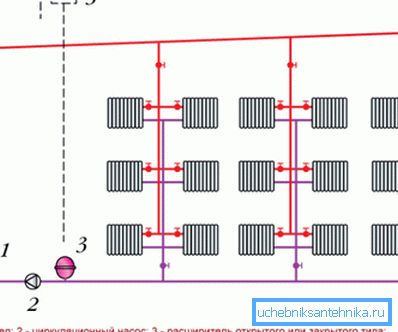

1. Sistem vertical de încălzire cu două țevi atunci când bateriile sunt conectate la o riser verticală. Aplicați-l în clădiri cu mai multe etaje, oferind posibilitatea de a atașa la fiecare etaj separat. Principalul avantaj al designului este absența prizei de aer când îl folosiți. Prețul aranjamentului va fi mai mare decât alte opțiuni.

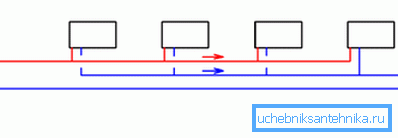

1. Sistemul de încălzire cu 2 conducte orizontal este utilizat de obicei în clădiri cu o suprafață mare. Racordarea încălzitoarelor se efectuează într-o conductă orizontală. Aerul acumulat este descărcat cu ajutorul macaralei Mayevsky.

Indicație: în acest caz, așezați mai bine rosturile pe aterizare sau pe coridor.

aranjament

Aplicați două modele de bază:

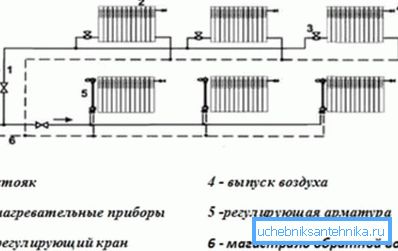

1. În partea de jos, atunci când conductele provenite de la cazan sunt așezate în partea inferioară a clădirii, de exemplu, într-un spațiu subteran, podea sau subsol. Poziția inversă este chiar mai mică și pentru a obține o circulație normală a agentului de răcire, cazanul este așezat mai jos, astfel încât toate radiatoarele să fie amplasate deasupra acestuia.

Indicație: asigurați-vă că ați pornit linia de aer în circuit, stabilind-o deasupra. Cu ajutorul acestuia, excesul de aer va fi eliminat din rețea.

1. În partea superioară, când autostrada de distribuție trece prin partea superioară a structurii, iar rezervorul de expansiune este montat la cel mai înalt punct al circuitului. De obicei, treceți conducta prin mansarda izolată, ceea ce este inacceptabil pentru clădirile cu acoperiș plat.

Sfat: pentru sistemele de încălzire orizontale și verticale pot fi utilizate două opțiuni de cablare.

Calcul hidraulic

Aceasta trebuie făcută înainte de începerea lucrărilor de instalare a structurilor de încălzire, deoarece pentru fiecare structură va fi individuală. Calculul hidraulic al unui sistem orizontal de încălzire cu două țevi, precum și cel vertical, se efectuează în mod obișnuit în conformitate cu o schemă preliminară de proiectare, care include toate elementele.

În timpul calculelor, se identifică inelul cel mai încărcat al conductei, care trebuie luat în calcul ca obiect și împărțit în secțiuni condiționate.

Ca urmare, proprietarul va primi:

• valoarea pierderii posibile de presiune în circuit;
• diametrul cel mai optim al conductelor;
• zona radiatoarelor necesare pentru încălzire, din care este posibil să se obțină un număr de dispozitive de încălzire.

Calculul hidraulic al unui sistem de încălzire orizontală cu două țevi se realizează utilizând mai multe tehnici.

Mai jos ni se spune despre cele mai frecvente:

1. Calculele sunt efectuate ținând cont de caracteristicile valorilor rezistenței și conductivității. Datorită acestui fapt, este posibil să se obțină date reale privind temperatura fiecărui element al circuitului de încălzire și fluxul exact al apei.

1. Sunt efectuate calcule privind pierderea de presiune specifică. Rezultatul este o imagine clară a procesului, care demonstrează distribuția efectivă a rezistenței în conductă.

Calculul hidraulic al sistemului de încălzire cu două țevi vă permite în cele din urmă să cunoașteți parametrii exacți ai temperaturii, precum și debitul de lichid de răcire în orice parte a circuitului. Aceasta va fi baza pentru organizarea unui plan de incalzire a cladirilor.

montare

Instalarea unui sistem de încălzire cu 2 conducte începe după efectuarea calculelor, redactând o diagramă de circuit precisă și achiziționând echipamentul necesar.

Mai jos vă vom spune despre ordinea implementării sale:

1. Instalați un cazan de încălzire. Cea mai bună opțiune este o cameră separată mică, unde ventilația este echipată corespunzător, ceea ce va elimina produsele de combustie. Vă recomandăm să întăriți podeaua și pereții cu materiale refractare special proiectate. Poziționați cazanul departe de pereți, cu o abordare convenabilă a întreținerii.

1. Asigurați pompa de circulație la conducta și la distribuția de distribuție, dacă aceasta este prevăzută de plan.

1. Porniți conducta de la boiler la radiatoare. În pereți, faceți găuri mici, care sunt apoi sigilate cu mortar de ciment. Conexiunile depind de compoziția materialului de țeavă.

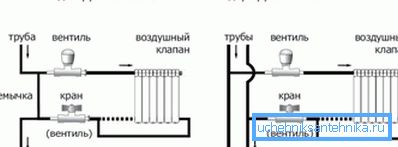

1. Conectați radiatoarele. Circuitul de încălzire al fiecărei baterii ar trebui să fie alcătuit din două țevi - cea superioară cu cea caldă, cea de jos cu suportul de căldură răcit. Instalați radiatoarele cu propriile mâini sub ferestre, utilizând paranteze speciale.

Distanța optimă de la:

• radiatoare - 100 mm;
• podea - aproximativ 120 mm;
• pereți - 20-50 mm.

Montați fitingurile de comandă și poarta la orificiul de admisie și evacuare. Senzorii termici vă vor ajuta să setați cu ușurință o temperatură confortabilă în cameră.

1. Efectuați o verificare a sistemului după ce toate lucrările au fost finalizate.

concluzie

Din acest articol, ați învățat ce sistem de încălzire orizontal cu două conducte, precum și vertical, sunt utilizate pe scară largă astăzi pentru a crea o temperatură confortabilă în locuințe și clădiri industriale. Datorită avantajelor sale incontestabile, a devenit foarte atractivă pentru consumatori.

Mai mult de 2/3 din gospodării și întreprinderi au ales-o pentru aranjarea încălzirii. La planificare, este necesar să se efectueze un calcul hidraulic competent.

Videoclipul din articol vă va ajuta să găsiți informații suplimentare despre acest subiect.
