Cuptoare de încălzire cu circuit de apă: principalele tipuri

În acest articol, ne vom uita la ceea ce este un cuptor pentru încălzire cu un circuit de apă, care este principiul lor de funcționare și caracteristicile sale de design. În plus, vom vorbi despre modificările acestor dispozitive pe piață și care dintre ele pot fi alese pentru a fi utilizate într-o casă de țară.

Întrebarea de încălzire case de țară, cabane și cabane, fiecare persoană decide, din cauza preferințelor, capacităților lor, și în conformitate cu caracteristicile de șantier. Din nefericire, nu este întotdeauna posibilă instalarea unui cazan pentru încălzirea gazului pentru funcționarea confortabilă, deoarece conductele de distribuție a gazului pot fi amplasate la o distanță semnificativă de casă.

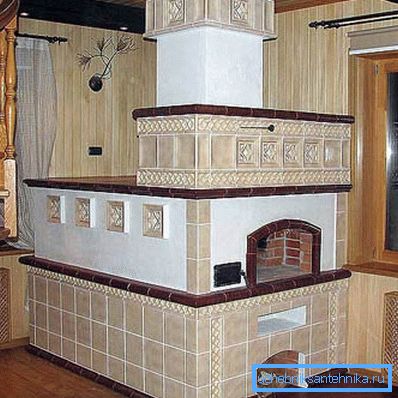

În acest caz, proprietarii șantierului de construcții încearcă să rezolve problema instalând o sobă tradițională de cărămidă cu sau fără plită. De obicei, aragazul și focul de căldură se duc la bucătărie, în timp ce partea din spate a clădirii este îndreptată spre camera de zi.

Dacă se dorește, o astfel de structură poate fi echipată cu o masă de dispozitive utile și funcționale, cum ar fi, de exemplu, o bancă de gătit, un cuptor, un loc pentru uscarea lemnului de foc etc.

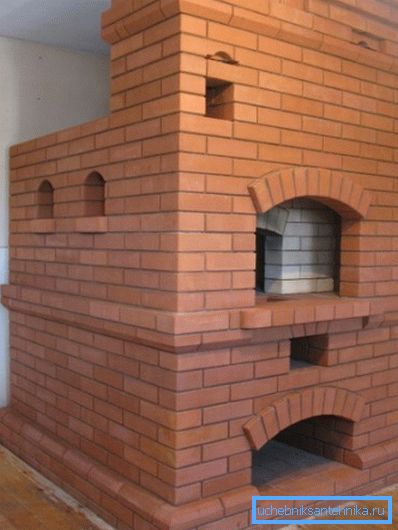

Dar, din păcate, cuptoarele construite pe tehnologiile vechi sunt caracterizate printr-un dezavantaj major - sunt lipsite de un circuit de apă în care lichidul de răcire se poate încălzi. Astfel, conductele și radiatoarele nu pot fi conectate la aceste dispozitive de încălzire și, prin urmare, este imposibil să se asigure o temperatură uniformă în casă.

Dar, după cum se dovedește, dacă nu este posibilă conectarea unui cazan modern, nu este necesar să se recurgă la tehnologii vechi, deoarece pe piață există o gamă largă de echipamente de încălzire cu un circuit de apă destinat altor tipuri de combustibil. În plus, soba cu încălzire prin apă, dacă se dorește, poate fi făcută manual, folosind materiale precum cărămidă sau oțel.

Principiul funcționării și caracteristicile funcționării

Atât soba clasică, cât și cea modernă pentru încălzire cu un circuit de apă asigură o distribuție uniformă a căldurii în camerele încălzite datorită circulației agentului de răcire.

Principiul de funcționare este după cum urmează:

• Combustibilul din rezervorul de stocare intră într-o cameră specială unde are loc aprinderea și arderea.
• Deasupra camerei cu flacără deschisă se află un schimbător de căldură care încălzește și încălzește apa. Schimbătorul de căldură, cel mai adesea, funcționează ca un registru (radiator în formă de bobină) prin care trece apă curgătoare.

În funcție de numărul de circuite, se determină numărul de schimbătoare de căldură din cuptor.

• Apa încălzită care părăsește schimbătorul de căldură intră în sistem sau în conductă.
• Pentru circulația agentului de răcire din sistem se poate răspunde rezervorului de expansiune sau pompei de circulație pentru încălzire.

Important: Modificările echipate cu un rezervor de expansiune sunt clasificate ca dispozitive non-volatile, în timp ce dispozitivele echipate cu o pompă de circulație implică necesitatea unei surse de alimentare constante.

Abilitatea de a automatiza

În funcție de caracteristicile de proiectare ale echipamentului și de tipul de combustibil utilizat, unele cuptoare fabricate în fabrică pot fi echipate cu sisteme de automatizare.

Instrucțiunile pentru utilizarea acestor sisteme oferă posibilitatea de a furniza automat energie camerei de ardere. În plus, la momentul specificat, arzătorul este aprins și aerul forțat este furnizat pentru a crea o forță optimă.

Important: echipamentele care funcționează pe gaze naturale și electricitate pot funcționa complet independent de prezența omului pe tot parcursul sezonului. Automatizarea unităților de combustibil solid și combustibil lichid asigură funcționarea independentă timp de 1-7 zile, după care va trebui să reglați programul de lucru.

Avantaje și dezavantaje

Încălzirea cuptorului cu un circuit de apă este caracterizată de un număr de avantaje și dezavantaje care trebuie luate în considerare la alegerea opțiunii potrivite.

Printre avantajele pe care le observăm sunt următoarele:

• performanță, suficient pentru încălzirea caselor de țară cu o suprafață de până la 150-200m?
• Posibilitatea de a alege o sobă de încălzire, care lucrează la tipul de combustibil care este disponibil și al cărui preț face ca încălzirea camerei să fie rentabilă;
• Simplitatea și fiabilitatea unui design și, prin urmare, previzibilitatea exploatării;
• Abilitatea de a alege între modificări volatile și independente ținând seama de caracteristicile șantierului și de starea comunicațiilor de inginerie în combinație cu stabilitatea alimentării cu energie electrică etc .;
• Preț accesibil în comparație cu costul construcției cuptoarelor tradiționale de cărămidă.

Printre neajunsurile observăm momente precum:

• Automatizarea echipamentelor de încălzire costă o mulțime de bani și, prin urmare, la un preț accesibil, puteți conta pe dispozitivele primitive cu alimentare cu combustibil manual și cu control manual al temperaturii.
• Majoritatea acestor echipamente implică necesitatea construirii unei săli speciale de cazane.
• Din nou, pentru combustibilii solizi și lichizi, va trebui să dotați o cameră specială de depozitare sau depozitare.
• Cuptoarele cu circuit de apă demonstrează un nivel de eficiență mai scăzut decât un parametru similar tipic pentru cazanele moderne pe gaz.

Criterii de clasificare și soiuri actuale

Sobele de încălzire care pot funcționa cu încălzirea apei sunt clasificate după criterii cum ar fi:

• tipul materialelor de producție;
• tipul de combustibil utilizat;
• metoda de circulație a agentului de răcire;
• metoda de descărcare a gazelor;
• parametrii de putere;
• funcționalitatea, și anume prezența unor opțiuni precum încălzirea apei pentru alimentarea cu apă, echiparea cu o plită etc .;
• gradul de automatizare și, ca o consecință, tipul de dependență energetică.

În funcție de tipul materialelor de producție, trebuie notate două tipuri:

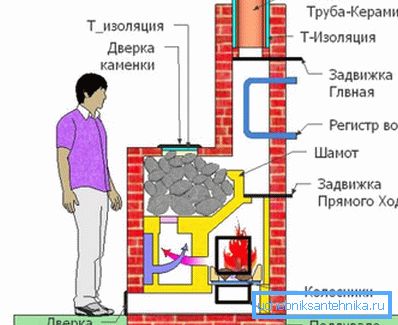

Cuptoarele de cărămidă sunt structuri destinate exclusiv pentru arderea combustibililor solizi (lemn de foc, pelete și brichete, presate din deșeuri, cărbune).

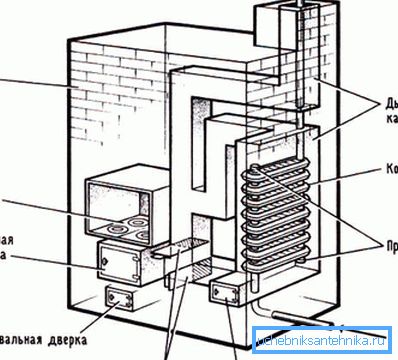

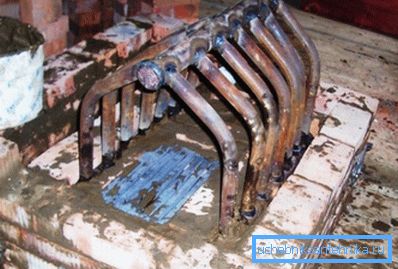

Un registru este utilizat ca schimbător de căldură în astfel de structuri. Un registru este un tip de radiator confecționat dintr-o țeavă cu un anumit diametru și dotat cu aripioare metalice care servesc la o extragere mai eficientă a căldurii.

Un dezavantaj semnificativ al unui astfel de proiect este imposibilitatea complet automatizării tuturor proceselor, inclusiv alimentarea cu combustibil, controlul temperaturii, frecvența de pornire, aprindere etc. Din nou, conturul din structurile de cărămidă, cel mai adesea, unul.

Important: Sobe de gătit din caramida cu circuit de apă nu pot fi achiziționate în formă finală într-un magazin specializat. Acest echipament va trebui să fie construit de la zero cu propriile mâini, ceea ce va necesita efort considerabil, timp și materiale de construcție.

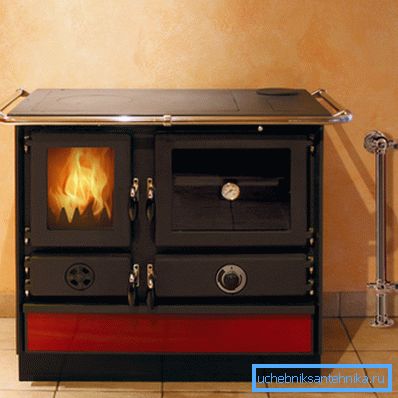

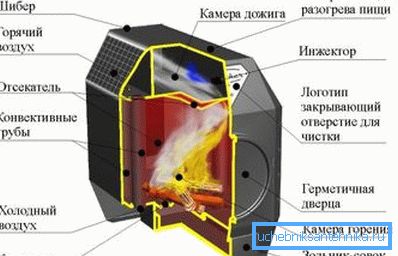

Cuptoarele metalice sunt mai multe modele tehnologice din oțel sau fontă. Printre aceste agregate ar trebui să se observe modificările de combustibil solid și lichid.

Proiectarea unităților cu combustibil solid nu este mult diferită de cele ale cărămizilor, cu diferența că dimensiunile cuptorului metalic sunt mai compacte și masa este de câteva ori mai mică. Ca urmare, este posibilă instalarea unui produs metalic pe un ciment obișnuit sau pe o faianță fără a fi nevoie de așezarea fundației.

Sobele de oțel sau de fontă cu ulei de combustibil sunt și mai compacte comparativ cu opțiunile de combustibil solid. Combustibilul diesel este folosit ca sursă de energie în astfel de dispozitive.

În legătură cu creșterea prețului motorinei, cuptoarele destinate exploatării miniere devin din ce în ce mai populare peste tot. Pentru a nu cheltui bani pentru achiziționarea de dispozitive costisitoare de producție străină, unii meseriași fac arzătoare speciale cu mâinile lor.

Ca urmare, funcționarea cuptoarelor echipate cu astfel de arzătoare, în detrimentul uleiurilor uzate ieftine, costă o sumă minimă de bani.

concluzie

Un cuptor simplu de încălzire cu un circuit de apă cu mâinile tale poate fi construit în conformitate cu schemele date în acest articol. Cu toate acestea, puteți economisi timp și efort și puteți cumpăra un dispozitiv metalic gata.

Utilizarea și întreținerea unui cuptor cu circuit de apă, indiferent de modificare, nu este deosebit de complexă. Cu toate acestea, dacă sunt necesare explicații, puteți viziona videoclipul din acest articol.
