Cuptor cu boiler de încălzire cu apă - caracteristici ale

Până în prezent, există multe opțiuni pentru încălzirea caselor de țară, în special, utilizarea unei aragazuri cu cazan este o opțiune populară. Acest dispozitiv combină avantajele încălzirii cazanului și a sobei. Mai jos ne uităm la dispozitivul cuptorului cu cazanul, precum și analizăm schemele simple ale unei astfel de încălziri, care pot fi implementate independent.

De ce să folosiți o sobă cu boiler

Încălzirea căminului este destul de economică și foarte populară în așezări unde nu există gaz.

Cu toate acestea, are un dezavantaj serios - camerele sunt încălzite neuniform, ducând la următoarele probleme:

• Camerele de la distanță pot rămâne reci dacă nu sunt încălzite suplimentar de încălzitoare electrice, ceea ce necesită costuri financiare suplimentare..
• Deoarece nu există cortină termică, care este creată de radiatoare, ferestrele se îndoaie constant și chiar se acoperă cu îngheț..

Pentru a rezolva această problemă, nu este necesar să achiziționați un cazan de încălzire. Puteți să dotați simplu cuptorul existent cu un schimbător de căldură, din care să realizați aspectul camerelor. Toate acestea pot fi făcute chiar și cu mâinile tale, fără ajutorul specialiștilor.

Instalarea instalației de încălzire

Instalația schimbătorului de căldură

Este posibil să instalați un schimbător de căldură în orice cuptor, de exemplu, poate fi un proiect de încălzire - gătit, încălzire sau chiar un șemineu. Principalul lucru este să se facă un schimbător de căldură de o dimensiune adecvată, astfel încât acesta să se potrivească în cuptor sau să fie amplasat în spatele cuptorului, ceea ce este mai preferat.

În plus, schimbătorul de căldură trebuie să îndeplinească următoarele cerințe:

• Între intrare și ieșire ar trebui să fie diferența maximă de nivel.
• Suprafața bobinei trebuie să fie cât mai mare posibil.
• Proiectarea nu trebuie să interfereze cu încărcarea combustibilului sau să împiedice arderea.

Pentru a face bobina mai bună din oțel inoxidabil rezistent la căldură. În acest caz, durata de viață a produsului va fi mult mai mare. Cel mai bun material pentru aceste scopuri este o țeavă fără sudură cu pereți groși.

Sfat! Ca schimbător de căldură, puteți utiliza o baterie convențională din fontă. Singurul lucru pe care trebuie să-l pre-clătiți și să-l curățați.

Schimbătorul de căldură poate fi realizat independent, dacă aveți experiență cu mașina de sudură sau comandați-o de la sudor. Principalul lucru este să faceți desenul corect, indicând toate dimensiunile în milimetri.

Trebuie avut în vedere faptul că puterea cazanului va depinde de dimensiunea bobinei. În plus, este necesar să se asigure o distanță de cel puțin 5-6 mm între pereții cuptorului și bobină, proiectată pentru dilatarea termică a dispozitivului.

Sfat! Dacă un cuptor de cărămidă este construit de la zero, atunci este de dorit să se dea un astfel de design încât produsele de ardere să cadă în coșul cu cea mai mică temperatură posibilă. La urma urmei, cu cât ele dau mai mult căldura în interiorul cuptorului, cu atât este mai mare eficiența. Elaborarea unui proiect este cel mai bine lasată profesioniștilor cu experiență.

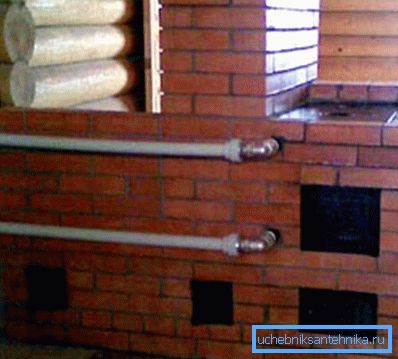

Când instalați bobina în cuptorul finit, va trebui să fie parțial dezasamblat. Acest lucru trebuie făcut cu atenție, astfel încât mai târziu să nu existe probleme în timpul asamblării.

aranjament

După ce aragazul cu combustibil solid este echipat cu o serpentină, acesta va deveni un cazan obișnuit. Prin urmare, toate acțiunile ulterioare privind amenajarea încălzirii nu au caracteristici. Aceasta include cea mai obișnuită rutare a țevilor, care, în funcție de caracteristicile camerei, poate fi de două tipuri:

Schema cu o singură țeavă a sistemului de încălzire este după cum urmează:

• Circuitul conectat la aragaz cu un cazan de apă caldă se ridică vertical în sus. În același timp, în partea superioară a acestuia este instalat un rezervor de expansiune. În acest fel se formează colectorul superior. În cazul circulației forțate a agentului de răcire, colectorul superior nu este instalat.
• Din circuitul rezervorului de expansiune se coboară în jurul perimetrului din jurul camerei. În același timp, radiatoarele de încălzire sunt conectate în mod constant. În plus, fiecare radiator trebuie să aibă un bypass, care să permită reglarea încălzirii bateriilor.

Fiți atenți! Pentru a asigura mișcarea naturală a apei, este necesar să se asigure o deviație constantă în sistem.

Schemele cu tub dublu sunt un pic mai complicate.

De regulă, schema este următoarea:

• O pompă de circulație este conectată la boiler.
• Apoi, tensiunea este conectată la pompă, cu care se realizează cablajul la vasul de expansiune și restul sistemului.
• Țeava de alimentare intră în întreaga casă și se termină la ultimul radiator. În acest caz, se conectează doar intrările tuturor radiatoarelor.
• O conductă de deviere provine de la prima în circuitul radiatorului la care sunt conectate conexiunile de ieșire ale tuturor bateriilor.
• Punctul final al țevii de evacuare este intrarea bobinei.

Într-o astfel de schemă, poate fi implicat un colector, care va permite efectuarea mai multor cabluri paralele, care pot fi necesare într-o casă mare. Trebuie avut în vedere că prețul unui astfel de sistem este cel mai ridicat, deci nu are sens să-l montați în încăperi mici.

Aici, de fapt, toate instrucțiunile de instalare pentru încălzirea apei în prezența unui cuptor convențional cu combustibil solid în casă.

concluzie

O sobă cu boiler de apă poate economisi și simplifica în mod semnificativ amenajarea încălzirii apei calde în casă. Cel mai important lucru este să realizați și să instalați o bobină în cuptor. Restul lucrărilor, așa cum sa menționat deja mai sus, diferă foarte puțin de instalarea unui sistem de încălzire cu un cazan convențional.

Din videoclipul din acest articol, puteți obține mai multe informații despre acest subiect.
