Diagrame de conectare ale radiatoarelor de încălzire într-o

Când construiți sau reparați, aveți moduri diferite de a conecta radiatoarele de încălzire într-o casă privată, dar, totuși, există doar două opțiuni pentru un aranjament general al circuitului, deși există și aici multe nuanțe. Aceste opțiuni sunt împărțite în aranjamentul unui sistem cu o singură țeavă sau cu două țevi, deși prevede transferul unui contur la un sistem încălzit de pardoseală, încălzirea colectorilor și altele asemenea.

Dar pentru a înțelege acest lucru, ar trebui să rămâi cu noi și să continuăm să citim mai departe, unde, printre altele, vă vom arăta videoclipul din acest articol.

Tipuri de contururi

Pe scurt despre cazane

Notă. Pentru orice tip de încălzire aveți nevoie de o sursă și în acest caz poate fi un cazan particular. Alegerea acestei unități depinde, în primul rând, de disponibilitatea energiei în locuință - electricitate, gaz, motorină sau combustibil solid.

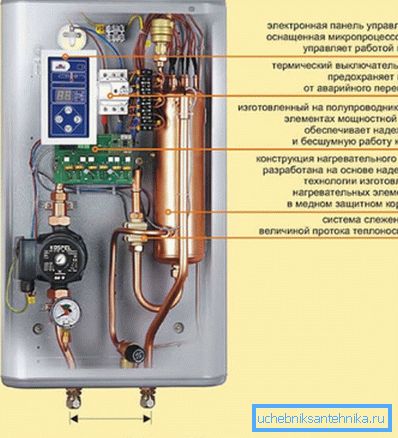

• Cazane electrice sunt împărțite în două tipuri - TEN și electrod, iar acest lucru depinde de metoda de încălzire a lichidului de răcire în ele, adică apa din ele poate fi încălzită fie cu ajutorul elementelor de încălzire, fie cu ajutorul electrozilor. Nu ne interesează în prezent caracteristicile complete ale unităților, dar în același timp se poate spune că prețul electrodului este mult mai mic, dar nu există posibilitatea conectării apei calde. În total, cazanele electrice sunt destul de economice și pot funcționa pe o rețea de ~ 220V sau - 380V, în funcție de dimensiunea camerei încălzite (consumul de energie necesar).

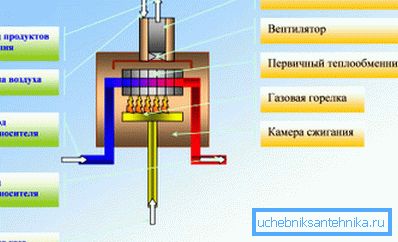

• Cele mai frecvente sunt cazanele pe gaz., dar și ele sunt de două tipuri - convecție (tradițională) și condensare (temperatură joasă) - alegerea acestora depinde de circuitul de încălzire instalat în casă. Boilerele de condensare sunt foarte scumpe, dar foarte economice - randamentul lor depășește uneori 120%, însă utilizarea lor este cea mai potrivită pentru circuitele cu temperatură joasă, și anume sistemele de încălzire prin pardoseală. În cazurile cu radiator sau mixte (radiatoare - podea încălzită), de regulă, utilizați unități tradiționale.
• Cazane diesel mai puțin frecvente - acestea sunt una, două și trei etape și sunt utilizate cel mai adesea în diverse ferme, cu acces limitat la surse de energie, cum ar fi electricitatea, gazele și combustibilii solizi. Dar cazanele cu combustibil solid sunt destul de populare, mai ales că de curând au fost aruncate pe piață o mulțime de modele de generatoare de gaz care funcționează pe principiul pirolizei.

Notă. Există, de asemenea, cazane universale care combină simultan mai multe tipuri de combustibil. De exemplu, gaz - electricitate, gaz - motorină, gaze solare - combustibil solid și alte combinații.

Sisteme de circuit de încălzire

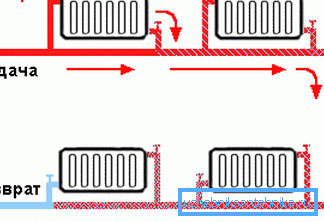

Unii instalatori folosesc o conexiune la radiator într-o casă privată. Leningradka este un sistem cu o singură țeavă, proiectat de obicei pentru trei sau patru, la puterea a cinci radiatoare (mult depinde de mărimea lor).

Esența aici este după cum urmează - agentul de răcire, acționând pe o conductă mai largă, cade în ramuri mici care alimentează radiatoarele de încălzire - acest lucru este clar văzut în imaginea superioară schematică.

Principala problemă a unui astfel de circuit este că, atunci când apa intră în baterie, pierde o parte din temperatură și se întoarce în conducta de alimentare și cu cât devine mai departe, cu atât mai rece se pare.

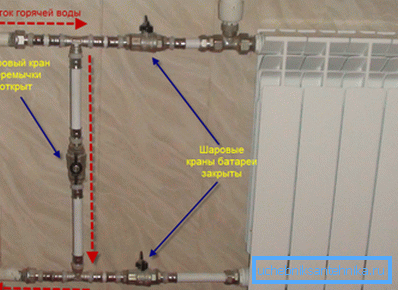

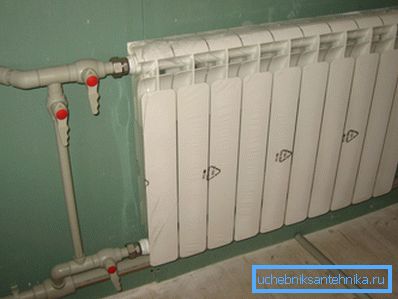

Pentru ca răcirea să nu fie atât de semnificativă, se introduce un bypass în fața radiatorului - în fotografia superioară se face cu supape de oprire și un astfel de dispozitiv este un flagel al clădirilor cu mai multe etaje pentru instalatori.

Faptul este ca chiriasii, pentru a ridica temperatura in apartamentul lor, blocheaza ocolirea si apa circula prin radiatorul lor, folosind resursele de caldura la maxim, iar chiriasii care traiesc mai mult primesc lichidul de racire deja racit. Se întâmplă ca robinetul de pe ocolirea sistemului de încălzire cu o singură țeavă să fie instalat pe etajul 1, al doilea și al treilea, iar locuitorii celui de-al patrulea și, în special, al cincilea, au baterii aproape reci.

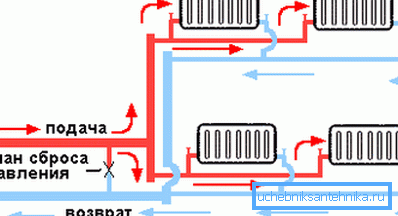

Continuăm să luăm în considerare cum să conectăm un radiator de încălzire într-o casă privată și să procedăm la un contur cu două țevi, care este necesar să fie utilizat în camere cu o suprafață mare - tocmai ați făcut-vă că, în ciuda economiilor, sistemul cu o singură țeavă are o serie de dezavantaje.

Principalul avantaj al sistemului constând în două țevi - alimentarea și returnarea (returul) este că lichidul de răcire, care trece printr-un număr mare de radiatoare pe toate etajele, nu se întoarce la conducta de alimentare, ci este descărcat în "retur".

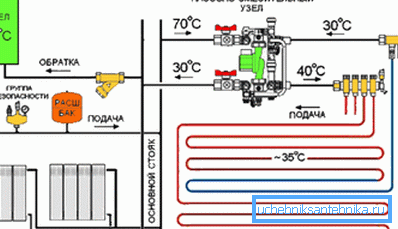

Manualul vă permite, de asemenea, să conectați simultan radiatoarele cu o podea caldă la conturul cu două țevi, așa cum se arată în imaginea superioară - tot aici este și simplu, dacă urmăriți cu atenție.

Lichidul de răcire care se deplasează prin conducta de alimentare intră în radiatoare și în sistemul de încălzire prin pardoseală, dar poate trece numai prin supapa cu trei căi, care este indicată în circuitul superior ca unitate de pompare și amestecare (dacă este necesar, poate fi introdusă și o pompă de circulație) .

Când podeaua este încălzită la temperatura dorită, supapa este activată și apa caldă este descărcată în conducta de retur, iar când se răcește, supapa se deschide.

concluzie

După cum puteți vedea, opțiunile de conectare a radiatoarelor de încălzire într-o casă privată cu propriile mâini nu sunt atât de dificile - trebuie doar să înțeleagă. Dar dacă doriți să economisiți și să instalați un sistem cu o singură conductă, calculați mai întâi energia termică necesară pentru casa - amintiți-vă că o conductă fără pierderi poate încălzi maximum patru radiatoare bimetalice pentru 10 secțiuni.
