Diagrame de conectare ale radiatoarelor de încălzire - luați

Unul dintre aspectele cele mai importante în procesul de proiectare a încălzirii este procesul de instalare, care afectează în mod direct performanța echipamentului. Dar mulți proprietari de apartamente și case de țară nu efectuează întotdeauna acest proces corect, ceea ce duce la o reparație constantă. În acest articol vom avea în vedere doar conectarea corectă a radiatorului la sistemele de încălzire.

Instrument opțiuni de conectare

Poate că merită să începeți cu modalitățile de a instala conducte de încălzire, motiv pentru care modelul de conectare al radiatorului depinde în mod direct de încălzire.

Există două moduri de a instala conducte pentru încălzire:

• monotubular - în care lichidul de răcire este alimentat printr-o conductă către radiatoarele de încălzire, fixat succesiv unul după altul și, după spălarea acestora, revine la sursa de încălzire. De regulă, la 20-30% din lungimea traseului este deja răcit considerabil lichidul de răcire.

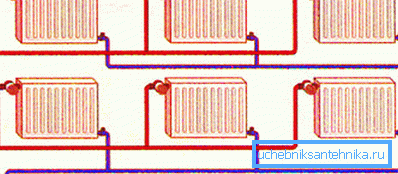

• Tub dublu - constând din două țevi independente: alimentarea și returul, iar în acest caz agentul de răcire implică o conexiune paralelă a elementelor de încălzire.

Proiecțiile bateriei moderne sunt în mare parte echipate cu patru posibile puncte de instalare a conductelor (două superioare și două inferioare). Prin urmare, conectarea radiatoarelor la diferite sisteme este posibilă în mai multe moduri.

Conexiune într-o singură direcție

Cea mai obișnuită metodă de instalare a unui sistem de încălzire poate fi numită opțiune unilaterală în cazul clădirilor cu apartamente.

Această schemă de conectare a unui radiator de încălzire asigură conectarea conductelor pe o parte a dispozitivului:

• Conducta de alimentare este de obicei conectată la duza din partea de sus.
• Înapoi este fixat în poziția de jos.

Fiți atenți! Prin conectarea unilaterală a radiatorului cu schimbarea locurilor circuitelor de alimentare și de retur, sistemul poate pierde transferul de căldură de până la 7%.

Amplasarea unilaterală a conductei bateriei include în mod obligatoriu un jumper care conectează "debitul" și "debitul de retur" în fața dispozitivului. Demontarea acestui jumper cu propriile mâini este extrem de nedorită, deoarece poate întrerupe funcționarea întregului sistem de încălzire centrală.

Coeficientul de transfer de căldură poate, de asemenea, să reducă creșterea nejustificată a secțiunilor dispozitivului, mai mult de 12-15 bucăți din cauza slăbirii încălzirii zonei îndepărtate.

Conectare diagonală

Pentru produsele cu numărul de secțiuni care depășesc 15 bucăți, schema de conectare diagonală a radiatoarelor din oțel va fi cea mai optimă.

Conform acestei scheme:

• Conducta de alimentare este montat pe dispozitivul de sus, pe de o parte.
• Deplasarea la cel mai de jos punct, pe de altă parte.

Răcirea, distribuită de sus în jos și diagonală, asigură o încălzire uniformă a tuturor părților radiatorului. Încălcarea principiului de conectare la alimentare și retur poate duce la o scădere a puterii de încălzire prin încălzire cu 40-50%.

NOTĂ! Pentru efectul maxim, se utilizează o conexiune diagonală în sistemele de încălzire cu două conducte.

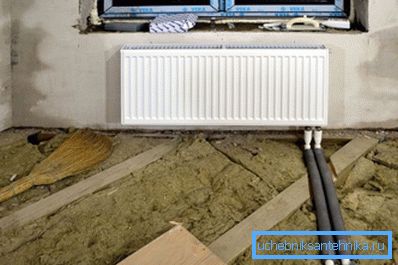

Conexiune de fund

O schemă acceptabilă pentru conectarea radiatoarelor într-o casă privată este aranjamentul inferior al țevilor. Procesul constă în conectarea conductelor din diferite părți ale dispozitivului la cele mai joase puncte. Eventualele pierderi de energie ale bateriei într-o astfel de schemă de conectare de 12-14% pot fi ajustate prin instalarea supapelor de aer prin care aerul este scos din sistem.

De asemenea, va contribui la creșterea eficienței încălzirii cu radiatoare inferioare - instalarea unei încălziri cu pompă circulantă.

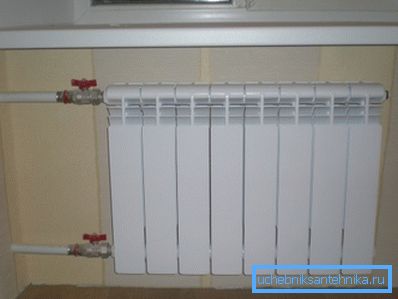

Sfat! Se recomandă instalarea supapelor de închidere în locurile în care dispozitivele sunt conectate la conducte. Acest lucru va permite efectuarea lucrărilor de reparații sau demontarea și înlocuirea bateriei nereușite fără oprirea întregului sistem de încălzire.

Nuanțele instalării și conectării radiatoarelor

Indiferent de schema de fixare aleasă de țevi cu baterii, există o serie de reguli pentru instalarea dispozitivelor, prin aderarea la care puteți crea un sistem eficient de încălzire.

Instrucțiunile de instalare pentru radiatoare recomandă următoarele:

• Bateriile trebuie instalate direct sub deschideri de ferestre sau în apropierea unor deschideri ale ușilor (în locuințe private) - deoarece aceste părți sunt principalele surse de pierdere de căldură.
• La instalarea bateriei, este necesar să respectați distanțele normative de la dispozitiv la structurile corespunzătoare:

• La o înălțime de aproximativ 100-120 mm de la podea.
• Distanța de la perete este de 20-50 mm.
• Sub pervazul ferestrei 100 mm.

Vă sfătuim să ascultați recomandările experților, deoarece costurile de supraveghere în instalare și conectare - reducând eficiența și costul încălzirii casei.

concluzie

Sperăm că informațiile de mai sus vă vor ajuta să înțelegeți și să instalați corect și fără probleme orice dispozitiv de încălzire. La urma urmei, dacă totul se face în mod corespunzător, atunci nu puteți cheltui bani mulți ani și nu vă gândiți la viitoarele reparații, costuri și timp, ceea ce este mai bine să cheltuiți pe familie și să vă odihniți.

În videoclipul prezentat în acest articol veți găsi informații suplimentare despre acest subiect.
