Disiparea căldurii radiatoarelor: calculul aproximativ și

Sarcina oricărui radiator este de a încălzi eficient camera. Prin urmare, unul dintre cei mai importanți parametri ai acestor dispozitive este transferul de căldură, care determină cât de bine va face față radiatorului sarcina. Mai jos vom analiza ce factori influențează acest parametru, ce transfer de căldură de la diferite tipuri de radiatoare și modul de calculare a acestuia.

Ce este transferul de căldură

Deci, transferul de căldură este numit un indicator care indică cantitatea de căldură pe care dispozitivul o transmite într-o anumită perioadă de timp. Adesea, acest parametru se numește și puterea termică, puterea radiatorului sau fluxul de căldură. Acesta este măsurat în wați, abreviat - wați.

Cu toate acestea, în unele surse acest parametru este măsurat în calorii pe oră - 1 W corespunde la 859,8 cal / h. Cu toate acestea, o astfel de măsurătoare este rară.

Trebuie remarcat faptul că transferul de căldură de la baterie este efectuat prin trei procese:

• Schimbul de căldură;
• convecție;
• Prin radiații.

Fiecare baterie poartă căldură în toate cele trei moduri, dar diferitele dispozitive de încălzire au un raport diferit. De fapt, radiatoarele sunt numite numai acele dispozitive în care cel puțin 25% din căldură este transmisă prin radiație directă. Cu toate acestea, acest termen a primit o semnificație mai largă, ca urmare a căruia este utilizat și pentru aparatele de convecție.

Calculul transferului de căldură

Atunci când aranjați un sistem de încălzire cu propriile mâini, calculul puterii necesare a dispozitivelor merită atenție. Alegerea și cantitatea lor depind de aceasta. Pe de o parte, fiecare proprietar încearcă să economisească bani, astfel că nu are sens să cumpere baterii suplimentare, dar pe de altă parte, dacă nu sunt suficiente, nu veți putea menține o temperatură confortabilă în casa dvs.

Există două metode pentru calcularea puterii de căldură a unui radiator necesar încălzirii unei încăperi:

• Calculul aproximativ, care se bazează pe faptul că pe 10 metri pătrați dintr-o cameră care are o fereastră și un perete exterior necesită un kilowatt de putere. Dacă camera are două pereți exteriori, atunci are nevoie de 1,3 kW pentru a-l încălzi.
• Calculul prin formula este o metodă mai complicată, dar în același timp permite obținerea unei valori mai precise.

Mai jos este o privire detaliată asupra fiecăreia dintre aceste metode.

Calcul aproximativ

Pentru a calcula caloriferele radiatoarelor de căldură necesare pentru încălzirea camerei, trebuie să cunoașteți următorii parametri:

• Tip de baterie;
• Dimensiunea sa;
• Parametrii camerei.

Mai jos este o masă de radiatoare de transfer de căldură din diferite materiale:

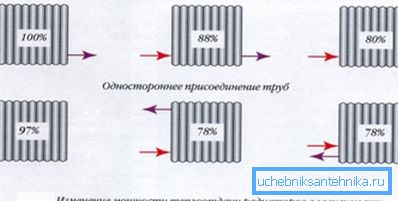

Fiți atenți! Eficiența radiatoarelor afectează modul în care sunt conectate. Cea mai eficientă este considerată o conexiune într-o singură direcție, în care lichidul de răcire este alimentat de sus și refluxul curge de jos. Pentru dispozitive cu un număr mare de secțiuni, o conexiune diagonală este mai eficientă.

De exemplu, camera are o suprafață de 18 metri pătrați și se intenționează instalarea de baterii din fontă. Deoarece puterea termică a radiatorului este de 160 W pe secțiune, în cazul nostru avem nevoie de secțiuni (18: 150) x100 = 11.25 ~ 12.

Fiți atenți! La vanzare puteti gasi panouri masive din otel. Pentru a calcula puterea necesară, aveți nevoie de o masă de transfer de căldură de la radiatoarele de încălzire din oțel, care sunt de obicei furnizate de producătorii lor.

Calculul prin formula

Pentru a obține valoarea dorită, trebuie să utilizați următoarea formulă - P = Sxhx41, unde:

• P este valoarea dorită.
• h - Înălțimea camerei.
• S este zona sa.
• 41 - este un indicator standard al puterii minime pe metru cub de volum.

Valoarea obținută trebuie împărțită la puterea nominală a secțiunii pentru a afla numărul necesar.

Sfat! Dacă, ca rezultat al calculelor, se obține un număr fracționat, ar trebui să fie rotunjit în sus, deoarece lipsa puterii va avea un efect mult mai mare asupra confortului camerei decât excesul său.

Caracteristicile dispozitivelor de diferite tipuri

După cum am aflat, caracteristicile de transfer termic ale radiatoarelor de încălzire depind în mare măsură de materialele de la care sunt fabricate.

Mai jos vom arunca o privire mai atentă la caracteristicile de transfer termic ale diferitelor tipuri de baterii:

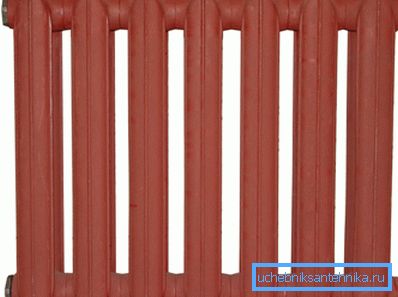

• Fontă - diferă în cea mai mică eficiență. Mai mult, acest parametru depinde de spațiul interaxial. Acest lucru se datorează rundei sale mari - de la 120 la 160 de wați. Schimbul de căldură apare în principal datorită radiației directe și numai 20% provine din convecție.

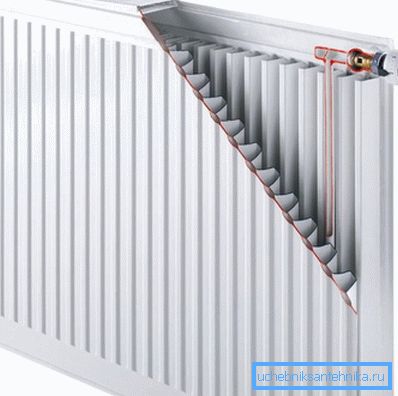

• panou - transferul de căldură al radiatoarelor din oțel nu este mult mai mare decât cel al fontei, cu toate acestea, pentru a îmbunătăți transferul de căldură, proiectul este realizat din mai multe panouri, între care sunt amplasate aripioarele. Astfel, proporția transferului termic convectiv crește semnificativ.
• aluminiu - eficiența este semnificativ mai mare decât cea a celor două tipuri anterioare de dispozitive, cu toate acestea, domeniul de aplicare al acestor baterii este limitat. Faptul este că acestea nu sunt proiectate pentru presiuni înalte, care sunt disponibile în sisteme centralizate și sunt, de asemenea, proiectate să funcționeze exclusiv pe un lichid de răcire purificat.

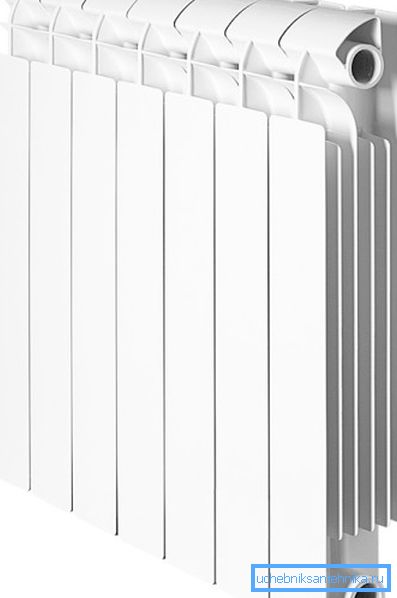

• bimetalic - din punct de vedere al eficienței, acestea depășesc chiar ușor dispozitivele din aluminiu și, în același timp, sunt mai durabile, ceea ce permite utilizarea lor în sistemele centralizate. Desigur, prețul acestor dispozitive este cel mai mare, dar datorită puterii mari, este posibil să instalați radiatoare cu mai puține secțiuni decât să economisiți puțin.

Fiți atenți! Pentru ca radiatorul să funcționeze la putere maximă, acesta trebuie instalat corect - fără înclinare și la o anumită distanță de perete, conform instrucțiunilor. Utilizarea penofolului reflectorizant fixat pe perete va contribui, de asemenea, la creșterea eficienței.

Aici, probabil, sunt toate cele mai importante puncte pe care ar trebui să le cunoașteți despre fluxul de căldură al radiatoarelor, pentru a calcula corect sistemul de încălzire și a nu fi confundat cu alegerea lor.

concluzie

Puterea termică a radiatoarelor este una dintre cele mai importante caracteristici ale acestora. Prin urmare, pe baza sa, se efectuează calculul sistemului de încălzire al unei locuințe, fără care nu este posibilă asigurarea încălzirii confortabile în timpul iernii.

Puteți citi mai multe informații utile despre subiectul discutat din videoclipul din acest articol.
